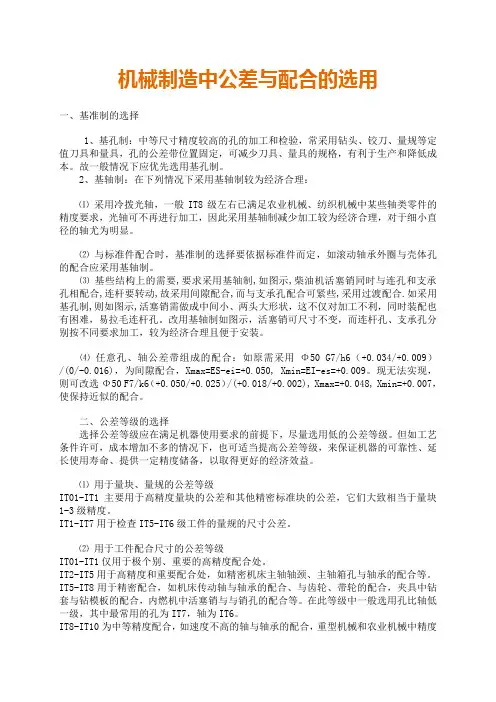

机械制造中公差与配合的选用一、基准制的选择1、基孔制：中等尺寸精度较高的孔的加工和检验，常采用钻头、铰刀、量规等定值刀具和量具，孔的公差带位置固定，可减少刀具、量具的规格，有利于生产和降低成本。

故一般情况下应优先选用基孔制。

2、基轴制：在下列情况下采用基轴制较为经济合理：⑴ 采用冷拨光轴，一般IT8级左右已满足农业机械、纺织机械中某些轴类零件的精度要求，光轴可不再进行加工，因此采用基轴制减少加工较为经济合理，对于细小直径的轴尤为明显。

⑵ 与标准件配合时，基准制的选择要依据标准件而定，如滚动轴承外圈与壳体孔的配合应采用基轴制。

⑶ 基些结构上的需要,要求采用基轴制,如图示,柴油机活塞销同时与连孔和支承孔相配合,连杆要转动,故采用间隙配合,而与支承孔配合可紧些,采用过渡配合.如采用基孔制,则如图示,活塞销需做成中间小、两头大形状，这不仅对加工不利，同时装配也有困难，易拉毛连杆孔。

改用基轴制如图示，活塞销可尺寸不变，而连杆孔、支承孔分别按不同要求加工，较为经济合理且便于安装。

⑷ 任意孔、轴公差带组成的配合：如原需采用Φ50 G7/h6（+0.034/+0.009）/(0/-0.016)，为间隙配合，Xmax=ES-ei=+0.050, Xmin=EI-es=+0.009。

现无法实现，则可改选Φ50 F7/k6（+0.050/+0.025）/(+0.018/+0.002), Xmax=+0.048, Xmin=+0.007，使保持近似的配合。

二、公差等级的选择选择公差等级应在满足机器使用要求的前提下，尽量选用低的公差等级。

但如工艺条件许可，成本增加不多的情况下，也可适当提高公差等级，来保证机器的可靠性、延长使用寿命、提供一定精度储备，以取得更好的经济效益。

⑴ 用于量块、量规的公差等级IT01-IT1主要用于高精度量块的公差和其他精密标准块的公差，它们大致相当于量块1-3级精度。

IT1-IT7用于检查IT5-IT6级工件的量规的尺寸公差。

形位公差标准（GB1184-80）
机械制造中形位误差与圆柱面的尺寸误差一样，是不可避免的。

因此就要考虑，哪些切削表面应加以较严格的控制，并在图样上注出其极限数值。

这是由零件在机器上的位置、功用和装配精度要求来决定的。

零件上圆柱表面的形状误差，在间隙配合中会使间隙分布不均匀，接触不良，从而降低配合精度，加快磨损，减短使用寿命；在过盈配合中，则会使配合各处的过盈量大小不一，影响连接强度。

零件表面的位置误差，除影响配合以外，还影响机器的装配精度及工作时的运动精度。

1、形位公差等级和数值的选用原则
在GB1184-80中，除位置度用计算得出外，对形位公差规定了12个等级，其中，9~12级的数值较大，可以不再图样上一一标注，而对选定的等级在图样中加以说明。

对于需要在图样中加以较严格控制的形位公差值，应根据零件的功能要求，考虑加工的经济性和零件的结构、刚性等因素选定，并需注意下列情况。

1）在同一要素上给出的形状公差值应小于位置公差值。

2）圆柱表面的形状公差值（轴线的直线度除外），一般情况下，应小于其尺寸公差值。

3）平行度公差值应小于其相应的距离公差值。

4）对于下列情况，考虑到加工难易程度和其他参数的影响，在满足零件的功能要求下，适当降低1~1级选用。

A．细长比较大的轴和孔；
B．孔相对于轴；
C．距离较大的轴或孔；
D．宽度较大（一般大于1/2长度）的零件表面；E．线对线和线对面相对于面对面的平行度及垂直度。

2、形状公差标准
直线度、平面度
圆度、圆柱度
3、位置公差标准
平行度、垂直度、倾斜度
同轴度、对称度、圆跳动和全跳动。

生产效率：选择合适的公差等级以 提高生产效率，减少废品率
考虑零件的功能要求和配合性质
功能要求：根据零件的使用环境和功能需求，选择合适的公差等级
配合性质：根据配合零件的性质（如滑动、转动、固定等），选择合适的公差等 级 加工工艺：根据加工工艺（如铸造、锻造、机加工等），选择合适的公差等级
成本控制：在满足功能要求和配合性质的前提下，选择成本较低的公差等级
公差等级的选用
目录
单击此处添加文本 公差等级的基本概念 公差等级的选用 公差等级的应用实例 公差等级的选用注意事项 总结与展望
什么是公差等级
公差等级的分类
标准公差等级：根据国家标准规定的公差等级 非标准公差等级：根据实际需要自行设定的公差等级 极限公差等级：根据设计要求设定的公差等级 特殊公差等级：根据特殊需求设定的公差等级
考虑零件的结构和刚度要求
零件的结构：需要考虑零件的形状、尺寸、材料等因素，以确定公差等级
刚度要求：需要考虑零件的刚度，即零件抵抗变形的能力，以确定公差等级 加工工艺：需要考虑零件的加工工艺，如铸造、锻造、焊接等，以确定公差等级 装配要求：需要考虑零件的装配要求，如配合、定位、紧固等，以确定公差等级
注意事项：避免选用过高或过低的公差等级，以保证零件的加工精度和装配性能
考虑加工方法和经济性
加工方法：选择适合加工方法的公 差等级，如机械加工、铸造、锻造 等
精度要求：根据产品的精度要求选 择合适的公差等级
添加标题
添加标题
添加标题
添加标题
经济性：考虑公差等级的成本效益， 选择合适的公差等级以降低成本
公差等级的发展趋势和展望
公差等级的选择将更加智能化， 可以根据产品的需求自动选择 合适的公差等级

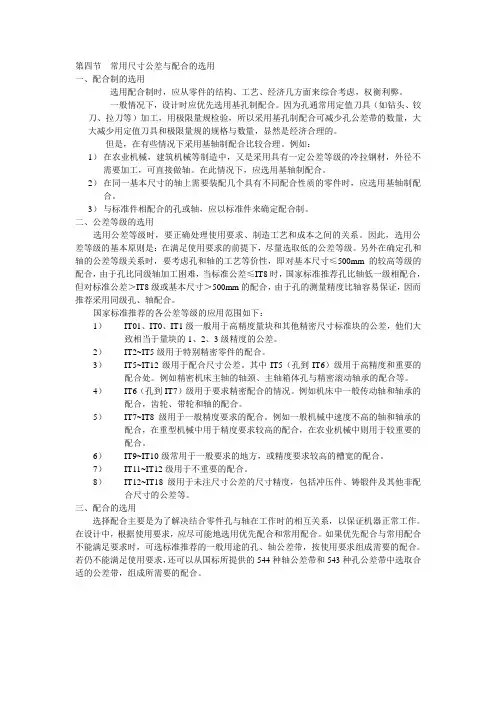

第四节常用尺寸公差与配合的选用一、配合制的选用选用配合制时，应从零件的结构、工艺、经济几方面来综合考虑，权衡利弊。

一般情况下，设计时应优先选用基孔制配合。

因为孔通常用定值刀具（如钻头、铰刀、拉刀等）加工，用极限量规检验，所以采用基孔制配合可减少孔公差带的数量，大大减少用定值刀具和极限量规的规格与数量，显然是经济合理的。

但是，在有些情况下采用基轴制配合比较合理。

例如：1）在农业机械，建筑机械等制造中，又是采用具有一定公差等级的冷拉钢材，外径不需要加工，可直接做轴。

在此情况下，应选用基轴制配合。

2）在同一基本尺寸的轴上需要装配几个具有不同配合性质的零件时，应选用基轴制配合。

3）与标准件相配合的孔或轴，应以标准件来确定配合制。

二、公差等级的选用选用公差等级时，要正确处理使用要求、制造工艺和成本之间的关系。

因此，选用公差等级的基本原则是：在满足使用要求的前提下，尽量选取低的公差等级。

另外在确定孔和轴的公差等级关系时，要考虑孔和轴的工艺等价性，即对基本尺寸≤500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差≤IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差＞IT8级或基本尺寸＞500mm的配合，由于孔的测量精度比轴容易保证，因而推荐采用同级孔、轴配合。

国家标准推荐的各公差等级的应用范围如下：1）IT01、IT0、IT1级一般用于高精度量块和其他精密尺寸标准块的公差，他们大致相当于量块的1、2、3级精度的公差。

2）IT2~IT5级用于特别精密零件的配合。

3）IT5~IT12级用于配合尺寸公差。

其中IT5（孔到IT6）级用于高精度和重要的配合处。

例如精密机床主轴的轴颈、主轴箱体孔与精密滚动轴承的配合等。

4）IT6（孔到IT7）级用于要求精密配合的情况。

例如机床中一般传动轴和轴承的配合，齿轮、带轮和轴的配合。

5）IT7~IT8级用于一般精度要求的配合。

例如一般机械中速度不高的轴和轴承的配合，在重型机械中用于精度要求较高的配合，在农业机械中则用于较重要的配合。
