MOS管特性1.增强型N沟道mos管•栅极电压大于阈值,mos管导通•导通电阻小,导通时mos管相当于一个小电阻Rds,因此导通损失较小增强型P沟道mos管•栅极电压大于阈值,mos管截止•导通电阻大,导通时mos管相当于一个小电阻Rds,因此导通损失较大2.开关损失MOS在导通和截止不是瞬间完成的。
MOS两端的电压有一个下降的过程，电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失3.MOS管用作开关时的效率一般用综合品质因数(栅极电荷QG×导通阻抗RDS(ON))来评估MOS管二者都影响电源效率。
两种形式：传导损耗和开关损耗4.MOS管的寄生而二极管作用:VDD过大的情况下,二极管反向击穿,将大电流直接到地，避免MOS管被烧坏5.栅-漏等效电容令MOS导通/关断需要的电荷量，值越小,所需驱动电流就越小,同样的驱动电流下开关间隔越短。
6.Vdss7.Vgss8.ID(DC)漏极允许通过的最大持续电流ID(pulse)漏极允许通过的最大瞬间电流PT:芯片能承受的最大功耗Tch:mos管沟道上限温度Tstg:mos管保存的温度9.Vsw抗雪崩击穿的能力10.如何选择mos管额定值?**Rds(on)导通阻抗值越大,导通的时的消耗也越大温度越高,Rds越大**电荷量**开关时间**mos管用于信号切换,导通就好了,不一定需要完全导通电压通断用mos管,一般Ugs>10V,且开通时必须处于饱和导通状态**mos管失效原因:mos管故障原因:1.雪崩失效: 源极漏极之间的电压超过mos管额定电压2.SOA失效(电流失效):电流过大,损耗高长时间热积累导致的失效3.体二极管失效:4.谐振失效: 并联使用过程中,栅极及电路寄生参数导致震荡引起的失效5.静电失效:6.栅极电压失效:尖峰电压导致栅极氧化层失效**mos管上的二极管的作用防止mos反接时烧坏MOS管，也可以在电路有反向感生电压时，为反向感生电压提供通路，避免反向感生电压击穿MOS管。
mos管特征MOS管特征MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用的半导体器件，广泛应用于电子电路中。
它具有许多特征，下面将详细介绍其主要特征。
1. 结构特征MOS管由源极、漏极、栅极和绝缘层组成。
其中，源极和漏极是n 型或p型半导体材料，栅极由金属材料制成，绝缘层则是一层氧化物。
这种结构使得MOS管具有非常好的绝缘性能和可控性。
2. 工作原理MOS管的工作原理基于栅极电压的变化来调节源极和漏极之间的电流。
当栅极电压为正时，形成正向电场，使得绝缘层下的导电层形成了一个导电通道，电流可以顺利通过。
当栅极电压为负时，形成反向电场，使得导电通道关闭，电流无法通过。
通过调节栅极电压的大小，可以控制MOS管的导通和截止。
3. 压阈特性MOS管的导通特性和压阈特性密切相关。
压阈电压是指当栅极电压等于或高于某一阈值电压时，MOS管开始导通。
压阈电压的大小取决于MOS管的结构和工艺参数，其值一般在0.5V到5V之间。
不同的压阈电压可以实现不同的电压控制。
4. 增益特性MOS管的增益特性指的是栅极电压变化引起的源漏电流变化。
MOS管的增益可以通过控制栅极电压来调节，一般以输出电流和输入电流的比值来衡量。
增益越大，MOS管的放大效果越好。
5. 高频特性MOS管具有良好的高频特性，可以用于高频放大和开关电路。
其高频特性主要受到栅极-源极电容、栅极-漏极电容和栅极电阻等因素的影响。
在设计高频电路时，需要综合考虑这些因素，以达到最佳的性能。
6. 温度特性MOS管的温度特性是指在不同温度下，其电流和电压的变化情况。
一般来说，MOS管的导通电流随着温度的升高而增加，而压阈电压随着温度的升高而降低。
这些温度特性需要在电路设计中予以考虑，以确保电路的稳定性和可靠性。
7. 功耗特性MOS管在导通状态下会有一定的功耗，功耗大小与栅极电压、源漏电流以及工作频率等因素有关。
MOS管介绍解读MOS管是一种双极性场效应晶体管（FET），也称为MOSFET（金属-氧化物-半导体场效应晶体管）。
它是一种由金属层、氧化物层和半导体层构成的晶体管。
MOS管被广泛用于数字电路、模拟电路和功率放大器等应用中，因为它具有很高的开关速度、较低的功耗和较高的承受电压能力。
MOS管的工作原理是通过控制栅极电压来控制电流的流动。
当栅极电压为零时，MOS管处于关闭状态，没有电流流过。
当栅极电压增加到临界值以上时，MOS管进入开启状态，允许电流流过。
MOS管的导电能力主要取决于栅极电压与漏极电压之间的差异。
当栅极电压较高时，MOS管的导电性较好，电流流过的能力较大。
相反，当栅极电压较低时，MOS管的导电性较差，电流流过的能力较小。
MOS管有两种类型，分别是N沟道MOS管和P沟道MOS管。
它们的区别在于所使用的材料类型和电流流动方向。
N沟道MOS管使用N型半导体材料构成，通过负栅极电压来控制正电流的流动。
P沟道MOS管使用P型半导体材料构成，通过正栅极电压来控制负电流的流动。
这两种类型的MOS管可以用于不同的应用中，具体选择取决于电路设计和所需的电流极性。
与其他晶体管相比，MOS管具有许多优势。
首先，MOS管的开关速度较快，可以实现高频率的信号放大和处理。
其次，MOS管的功耗较低，因为它只需要很小的电压来控制电流流动。
此外，MOS管可以承受较高的电压，使其适用于高功率应用。
另外，MOS管具有良好的线性特性和温度稳定性，可以在不同的工作条件下提供稳定的性能。
MOS管还有一些应用注意事项。
首先，由于MOS管是压阻性器件，它的输入特性受到栅极电容的影响。
因此，在高频应用中，需要注意匹配负载和输入电容，以避免信号衰减和失真。
其次，MOS管还有最大额定电压和最大额定电流。
在设计电路时，需要确保不超过这些限制，以防止损坏MOS管。
最后，MOS管的工作温度范围也需要考虑，因为过高或过低的温度可能会影响性能和寿命。

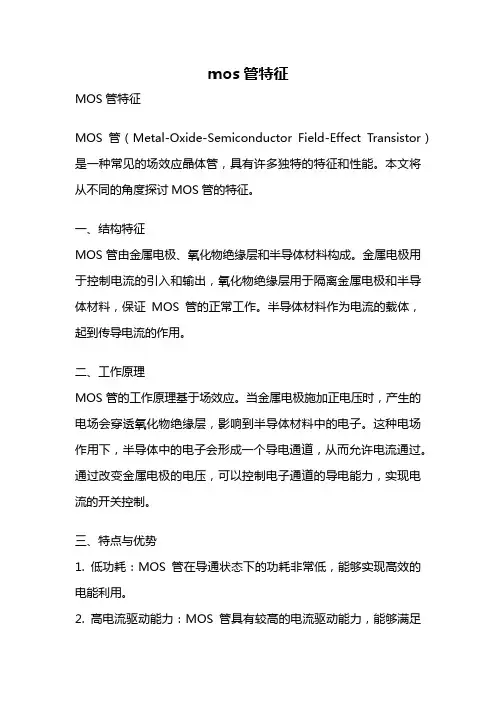

mos管特征MOS管特征MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的场效应晶体管，具有许多独特的特征和性能。
本文将从不同的角度探讨MOS管的特征。
一、结构特征MOS管由金属电极、氧化物绝缘层和半导体材料构成。
金属电极用于控制电流的引入和输出，氧化物绝缘层用于隔离金属电极和半导体材料，保证MOS管的正常工作。
半导体材料作为电流的载体，起到传导电流的作用。
二、工作原理MOS管的工作原理基于场效应。
当金属电极施加正电压时，产生的电场会穿透氧化物绝缘层，影响到半导体材料中的电子。
这种电场作用下，半导体中的电子会形成一个导电通道，从而允许电流通过。
通过改变金属电极的电压，可以控制电子通道的导电能力，实现电流的开关控制。
三、特点与优势1. 低功耗：MOS管在导通状态下的功耗非常低，能够实现高效的电能利用。
2. 高电流驱动能力：MOS管具有较高的电流驱动能力，能够满足大功率电路的需求。
3. 快速开关速度：MOS管的开关速度非常快，能够实现高频率的开关操作。
4. 低电压控制：MOS管的控制电压较低，可以实现低电压控制电路的设计。
5. 抗干扰能力强：MOS管的结构特性使其具有较强的抗干扰能力，能够在复杂的电磁环境中稳定工作。
四、应用领域MOS管广泛应用于各个领域，如通信、电力电子、计算机等。
具体应用包括：1. 电源开关：MOS管的快速开关特性使其成为电源开关的理想选择，能够实现高效率的电能转换。
2. 放大器：MOS管可以作为低功耗的放大器，用于信号放大和处理。
3. 逻辑门电路：MOS管的开关特性使其可用于逻辑门电路的设计，实现数字信号的处理。
4. 驱动器：MOS管的高电流驱动能力使其成为各种电机、灯光等设备的驱动器。
5. 电压转换器：MOS管可以用于设计高效的电压转换器，实现电能的转换和传输。
总结：MOS管作为一种重要的半导体器件，具有许多独特的特征和优势。
