家装 教你如何看懂装修图纸

图纸怎么看懂的最快
图纸看懂的最快方法具体如下：
1、按顺序进行
我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

2、牢记主要尺寸
施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。

3、弄清相互关系
我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。

4、抓住重点
我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。

5、图表对照法
看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。

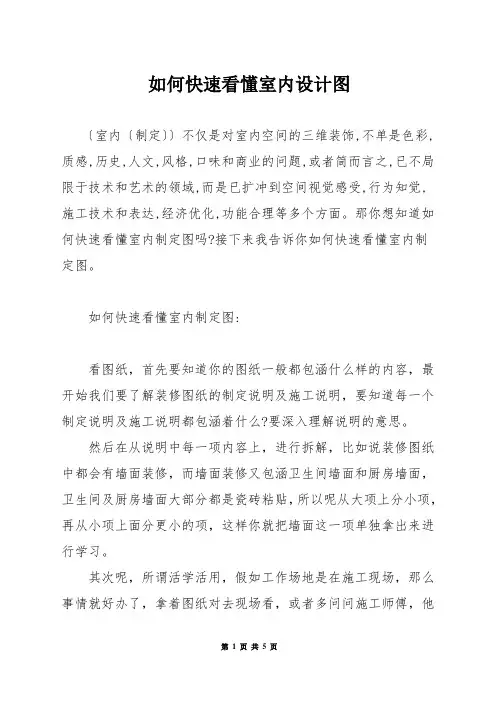

如何快速看懂室内设计图〔室内〔制定〕〕不仅是对室内空间的三维装饰,不单是色彩,质感,历史,人文,风格,口味和商业的问题,或者简而言之,已不局限于技术和艺术的领域,而是已扩冲到空间视觉感受,行为知觉,施工技术和表达,经济优化,功能合理等多个方面。

那你想知道如何快速看懂室内制定图吗?接下来我告诉你如何快速看懂室内制定图。

如何快速看懂室内制定图:看图纸，首先要知道你的图纸一般都包涵什么样的内容，最开始我们要了解装修图纸的制定说明及施工说明，要知道每一个制定说明及施工说明都包涵着什么?要深入理解说明的意思。

然后在从说明中每一项内容上，进行拆解，比如说装修图纸中都会有墙面装修，而墙面装修又包涵卫生间墙面和厨房墙面，卫生间及厨房墙面大部分都是瓷砖粘贴，所以呢从大项上分小项，再从小项上面分更小的项，这样你就把墙面这一项单独拿出来进行学习。

其次呢，所谓活学活用，假如工作场地是在施工现场，那么事情就好办了，拿着图纸对去现场看，或者多问问施工师傅，他们都特清楚装修图纸，确保你受益匪浅。

和师傅聊天的时候和颜悦色的，毕竟咱是和人家学东西的，要不耻下问才对。

多拿着图纸对着现场比较。

而假如是在公司呢，那事情就有点多了，在公司，你问别人吧，人家都大部分都有自己的工作要做，大部分是要靠自己，所以看图纸要系统梳理，比如天棚吊顶，那就会在吊顶的位置引出一个节点，而这个节点就体现出来其内部结构做法，在拿着图纸去网上对比一下，保准记在你脑子里。

一个真正出色的室内制定师的素养：第一点，优良的软件操作能力，除了计算机的基本操作以外，还要十分熟练的掌握上文提到的那些室内制定的软件，这是一个室内制定师所必须掌握的最基本的基础。

如果连这些都不会的话，根本就不能称之为室内制定师。

、色彩等等美术基础都要掌握，这对你制定出一手好的手绘效果图以及提升你的模型制作能力都是很重要的，还要做到能很好的运用，制定师如果做出的制定没有美感的话是很可怕的。

第二点，懂得室内制定的表现技能，掌握平面构成、立体构成以及色彩构成等基础。

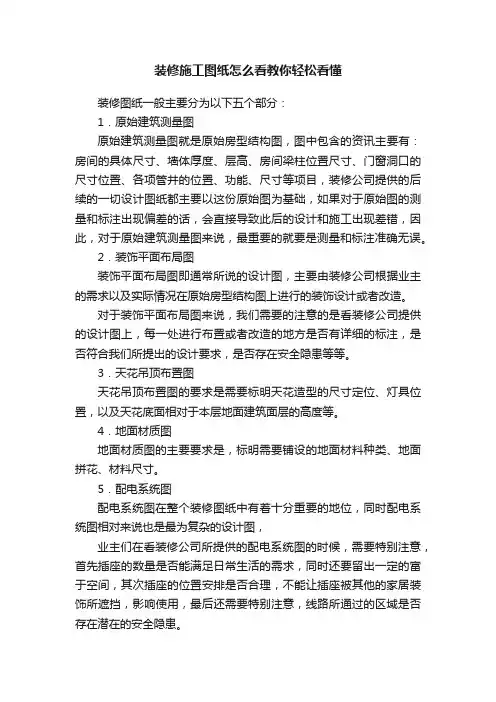

装修施工图纸怎么看教你轻松看懂
装修图纸一般主要分为以下五个部分：
1．原始建筑测量图
原始建筑测量图就是原始房型结构图，图中包含的资讯主要有：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，装修公司提供的后续的一切设计图纸都主要以这份原始图为基础，如果对于原始图的测量和标注出现偏差的话，会直接导致此后的设计和施工出现差错，因此，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图
装饰平面布局图即通常所说的设计图，主要由装修公司根据业主的需求以及实际情况在原始房型结构图上进行的装饰设计或者改造。

对于装饰平面布局图来说，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图
天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度等。

4．地面材质图
地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图
配电系统图在整个装修图纸中有着十分重要的地位，同时配电系统图相对来说也是最为复杂的设计图，
业主们在看装修公司所提供的配电系统图的时候，需要特别注意，首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

一步一步教你怎样看图纸，太经典！①第一仔细阅读设计说明：认识建筑物的大要、地址、标高、资料要求、质量标准、施工注意事项以及一些特其他技术要求，在思想上形成一个初步印象；②接着要看平面图：认识房屋的平面形状、开间、进深、柱网尺寸，各样房间的安排和交通部署，以及门窗地址，对建筑物形成一个平面看法，为看立面图、剖面图打好基础；③看立面图：以认识建筑物的朝向、层数和层高的变化，以及门窗、外装修的要求等；④看剖面图：以大体认识剖面部分的各部位标高变化和室内情况；⑤最后看构造图：以认识平面图、立面图、剖面图等建筑图与构造图之间的关系，加深对整个工程的理解；⑥其他，详细阅读所指的大样图或节点图：必定依照平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有次序渐进，才能理解设计妄图，看懂设计图纸，也就是说一般应做到“先看说明后看图；序次最好为平、立、剖；查对节点和大样；建筑构造比较读” ，这样才能收到事半功倍的收效。

二、记住尺寸建筑工程诚然各式各样，但都是经过各部分尺寸的改变而出现各样不相同的造型和收效。

俗话说：“没有规矩，不能方圆” ，图上若是没有长、宽、高、直径等详细尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为详细的和操作人员来说，不需要，也不能能将图上全部的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、地址、数量等，则是必定牢牢记住的。

这样能够加深对设计图纸的理解，有利于施工操作，减少或防备施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；构造尺寸要记住，构件型号别错了；基础尺寸是要点，构造强度不能够少；梁柱断面记牢靠，门窗洞口要留好。

三、弄清关系看图时必定弄清每张图纸之间的互相关系。

由于一张图纸没法详细表达一项工程各部位的详细尺寸、做法和要求。

必定用很多张图纸，从不相同的方面表达某一个部位的做法和要求，这些不相同部位的做法和要求，就是一个完满的建筑物的全貌。

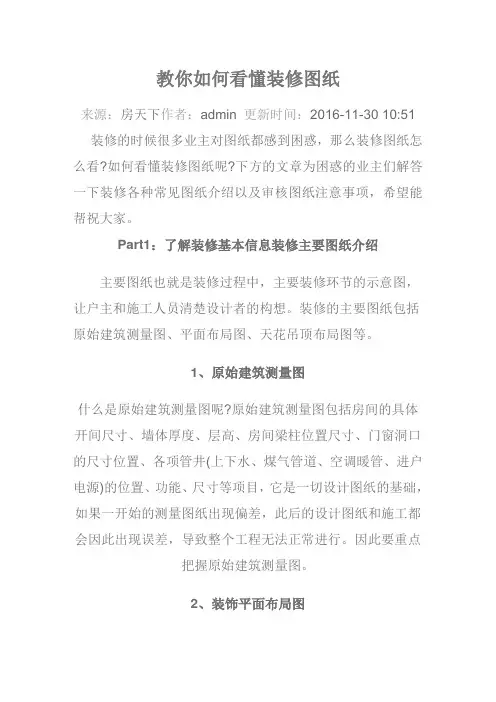

教你如何看懂装修图纸来源：房天下作者：admin 更新时间：2016-11-30 10:51 装修的时候很多业主对图纸都感到困惑，那么装修图纸怎么看?如何看懂装修图纸呢?下方的文章为困惑的业主们解答一下装修各种常见图纸介绍以及审核图纸注意事项，希望能帮祝大家。

Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此要重点把握原始建筑测量图。

2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

3.天花吊顶布置图天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。

它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4.地面材质图地面地面材质图，顾名思义是关于地面材质的任何内容的。

它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5.配电系统图配电图是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配电图需要注意的是插座的位置、数量，位置的安排要根据使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响使用。

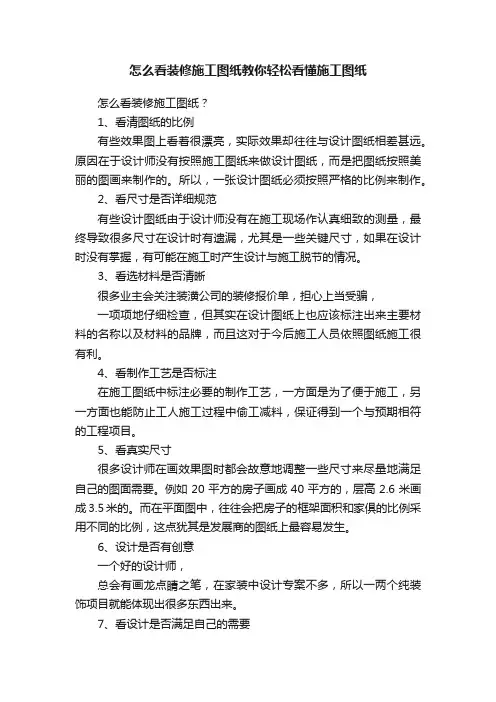

怎么看装修施工图纸教你轻松看懂施工图纸
怎么看装修施工图纸？
1、看清图纸的比例
有些效果图上看着很漂亮，实际效果却往往与设计图纸相差甚远。

原因在于设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。

所以，一张设计图纸必须按照严格的比例来制作。

2、看尺寸是否详细规范
有些设计图纸由于设计师没有在施工现场作认真细致的测量，最终导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸，如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3、看选材料是否清晰
很多业主会关注装潢公司的装修报价单，担心上当受骗，
一项项地仔细检查，但其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，而且这对于今后施工人员依照图纸施工很有利。

4、看制作工艺是否标注
在施工图纸中标注必要的制作工艺，一方面是为了便于施工，另一方面也能防止工人施工过程中偷工减料，保证得到一个与预期相符的工程项目。

5、看真实尺寸
很多设计师在画效果图时都会故意地调整一些尺寸来尽量地满足自己的图面需要。

例如20平方的房子画成40平方的，层高2.6米画成3.5米的。

而在平面图中，往往会把房子的框架面积和家俱的比例采用不同的比例，这点犹其是发展商的图纸上最容易发生。

6、设计是否有创意
一个好的设计师，
总会有画龙点睛之笔，在家装中设计专案不多，所以一两个纯装饰项目就能体现出很多东西出来。

7、看设计是否满足自己的需要
查看图纸时要看看自己的需求是否满足，比如你需要的柜子有没有，餐厅的餐桌大小的规划是否符合使用要求等等。

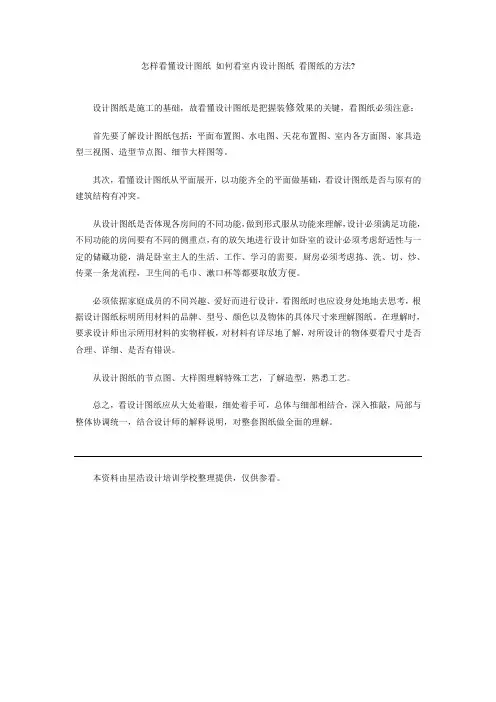

怎样看懂设计图纸_如何看室内设计图纸_看图纸的方法?
设计图纸是施工的基础，故看懂设计图纸是把握装修效果的关键，看图纸必须注意：
首先要了解设计图纸包括：平面布置图、水电图、天花布置图、室内各方面图、家具造型三视图、造型节点图、细节大样图等。

其次，看懂设计图纸从平面展开，以功能齐全的平面做基础，看设计图纸是否与原有的建筑结构有冲突。

从设计图纸是否体现各房间的不同功能，做到形式服从功能来理解，设计必须满足功能，不同功能的房间要有不同的侧重点，有的放矢地进行设计如卧室的设计必须考虑舒适性与一定的储藏功能，满足卧室主人的生活、工作、学习的需要。

厨房必须考虑拣、洗、切、炒、传菜一条龙流程，卫生间的毛巾、漱口杯等都要取放方便。

必须依据家庭成员的不同兴趣、爱好而进行设计，看图纸时也应设身处地地去思考，根据设计图纸标明所用材料的品牌、型号、颜色以及物体的具体尺寸来理解图纸。

在理解时，要求设计师出示所用材料的实物样板，对材料有详尽地了解，对所设计的物体要看尺寸是否合理、详细、是否有错误。

从设计图纸的节点图、大样图理解特殊工艺，了解造型，熟悉工艺。

总之，看设计图纸应从大处着眼，细处着手可，总体与细部相结合，深入推敲，局部与整体协调统一，结合设计师的解释说明，对整套图纸做全面的理解。

本资料由星浩设计培训学校整理提供，仅供参看。

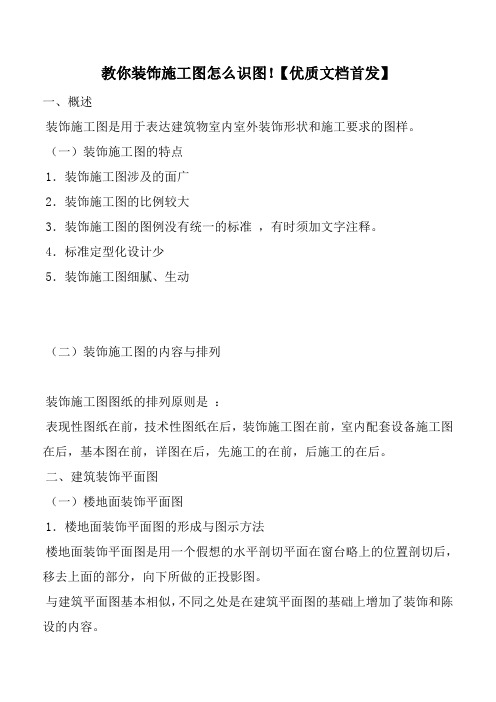

教你装饰施工图怎么识图！【优质文档首发】一、概述装饰施工图是用于表达建筑物室内室外装饰形状和施工要求的图样。

（一）装饰施工图的特点1．装饰施工图涉及的面广2．装饰施工图的比例较大3．装饰施工图的图例没有统一的标准，有时须加文字注释。

4．标准定型化设计少5．装饰施工图细腻、生动（二）装饰施工图的内容与排列装饰施工图图纸的排列原则是：表现性图纸在前，技术性图纸在后，装饰施工图在前，室内配套设备施工图在后，基本图在前，详图在后，先施工的在前，后施工的在后。

二、建筑装饰平面图（一）楼地面装饰平面图1．楼地面装饰平面图的形成与图示方法楼地面装饰平面图是用一个假想的水平剖切平面在窗台略上的位置剖切后，移去上面的部分，向下所做的正投影图。

与建筑平面图基本相似，不同之处是在建筑平面图的基础上增加了装饰和陈设的内容。

2．楼地面装饰平面图的图示内容（1）建筑平面的基本结构和尺寸（2）装饰结构的平面位置和型式，以及饰面材料和工艺要求（3）装饰结构与配套设施的的尺寸标注（4）室内家具、陈设、织物、绿化的摆放位置及说明（5）视图符号圆圈直径可选择8～12mm3．楼地面装饰平面图的识读（二）顶棚装饰平面图1．顶棚装饰平面图的形成顶棚装饰平面图一般采用镜像投影的方法表示，即假想在地面上放一面镜子，顶棚构造在镜子中的成像，称为顶棚平面图。

顶棚平面图反映房间顶棚的形状、装饰做法及所属设备的位置、尺寸等内容。

2．顶棚平面图的内容（1）表明墙柱和门窗洞口的位置（2）表明顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩、及工艺要求。

（3）表明顶部灯具的种类、式样、规格、数量及布置形式和安装位置。

（4）表明空调通风口、顶部消防报警等装饰内容及设备的位置等。

3．顶棚装饰平面图的识读三、建筑装饰立面图1．建筑装饰立面图的形成与作用（1）形成：将建筑物装饰的外部墙面或内部墙面向与其平行的投影面所作的正投影图称为装饰立面图。

室内装饰立面图目前采用的方法主要有三种：①一种是假想将室内空间垂直剖开，移去剖切平面和观察者之间的部分，对剩余部分所作的正投影图。

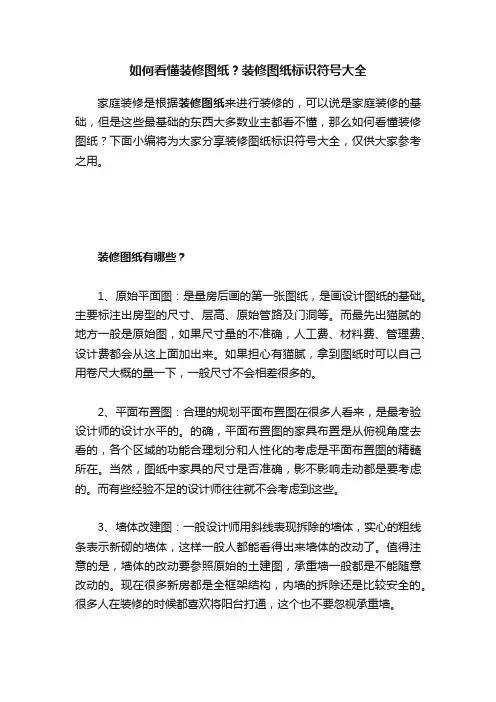

如何看懂装修图纸？装修图纸标识符号大全家庭装修是根据装修图纸来进行装修的，可以说是家庭装修的基础，但是这些最基础的东西大多数业主都看不懂，那么如何看懂装修图纸？下面小编将为大家分享装修图纸标识符号大全，仅供大家参考之用。

装修图纸有哪些？1、原始平面图：是量房后画的第一张图纸，是画设计图纸的基础。

主要标注出房型的尺寸、层高、原始管路及门洞等。

而最先出猫腻的地方一般是原始图，如果尺寸量的不准确，人工费、材料费、管理费、设计费都会从这上面加出来。

如果担心有猫腻，拿到图纸时可以自己用卷尺大概的量一下，一般尺寸不会相差很多的。

2、平面布置图：合理的规划平面布置图在很多人看来，是最考验设计师的设计水平的。

的确，平面布置图的家具布置是从俯视角度去看的，各个区域的功能合理划分和人性化的考虑是平面布置图的精髓所在。

当然，图纸中家具的尺寸是否准确，影不影响走动都是要考虑的。

而有些经验不足的设计师往往就不会考虑到这些。

3、墙体改建图：一般设计师用斜线表现拆除的墙体，实心的粗线条表示新砌的墙体，这样一般人都能看得出来墙体的改动了。

值得注意的是，墙体的改动要参照原始的土建图，承重墙一般都是不能随意改动的。

现在很多新房都是全框架结构，内墙的拆除还是比较安全的。

很多人在装修的时候都喜欢将阳台打通，这个也不要忽视承重墙。

4、地面材质图：一般需要标注地面所用的材质种类，是瓷砖还是地板，拼铺走向、图案及不同材料的分界说明。

好的设计师绘制的地面材质图一般都能数出所用地砖的数量，这样就让预算做不了手脚，地板的需要量也可以再图上计算出来。

当然，这些都是毛估的，实际的用量还是要把损耗考虑进去的，不过可以作为一个参照物看设计师计算的是否正确。

5、插座分布图：很多业主在后期的使用中都会埋怨家里的插座数量太少了，这就是当初插座分布图没有考虑清楚。

插座的位置、数量都会在这张图中绘制出来，当然，插座的安排还要避开门窗、家具，不然也是白装。

一般来说，插座的安装是在保证够用的前提下，再适当留出一些备用的即可。

新房装修图纸不会看? 两招学会看图纸技巧新房装修是一件非常繁琐的事情，从交房验房到施工入住，时间短的几个月，长的甚至半年之久，而新房装修之初，我们必须对自己的房屋有个基本的了解，很多人不会看自己房子的装修图纸，这可说不过去，基本的看图纸技能还是要掌握的，那么新房装修图纸怎么看呢，今天家装网小编就简单介绍一些看图纸技巧，让你对自家房子有个清楚的认识。

一、看图纸顺序1、首先我们要找到大门入口，方便在脑中形成概念走进了自己家，然后顺着自己家实际的方向找到客厅、餐厅、厨房、卧室等相对于的居室位置。

2、找到各个居室连接的部位，例如从大门口到客厅会经过一个玄关，厨房一定会在餐厅飞旁边等等，明白每个空间之间存在的关系。

3、认真查看每个居室的大小比例，就像是客厅是居住者活动范围最大的一个地方，那么在整个装修图纸中客厅所占据的比例就应该是比较大的。

4、一定要清楚每一个的细节尺寸，假设一下若是按照尺寸来生活是否比较便利舒适。

对于设计师在讲解装修图纸的时候要认真听，搞明白每个设计最好能起到的功能作用。

二、查看图纸细节1、明白新家房门打开的方向，正常情况下都是按照人所站在门外的方向来定，每个人的生活习惯不一样，所以这个问题一定要根据居住者是生活习惯来设计。

2、每个居室的面积大小设定，因为新房在装修中或多或少的会有一定的拆墙改动，有的居室面积变大有的变小了，那么对于每个居室面积大小要根据家庭成员的居住习惯来设计。

3、看图纸上找到新房的储物柜设计，确定家中有哪些地方规划了储物柜。

4、窗户的位置要确定找到，因为窗户关系到家里的整体采光问题，只有把窗户的位置明确了后期才能找到新房的光源。

好了，关于看新房装修图纸的内容小编就介绍到这边，希望对还没装修或者正在装修的朋友能够有所帮助，掌握看图纸的技巧，如果。

如何才能学会看装修图纸下面5个步骤帮你解决学会看装修图纸并不是一件容易的事情，需要具备一定的专业知识和经验。

下面将给出五个步骤，帮助你逐步学会看装修图纸。

第一步：了解基本的图纸符号和比例尺装修图纸上的符号和比例尺是用来表示不同的构造和尺寸的。

首先需要学习和掌握一些基本的符号，例如墙体、门窗、家具等的标识符号，以及比例尺的使用方法。

比例尺一般是指实际尺寸与图纸上所表示尺寸之间的比例关系，比如1:50、1:100等。

第二步：了解不同图纸的类型和内容装修图纸一般包括平面图、立面图、剖面图等不同类型的图纸。

平面图用来展示房间的布局、家具的摆放等；立面图则展示建筑物的外观效果和窗户、门的位置；剖面图则展示建筑物内部的构造和细节。

学习这些不同类型的图纸，了解它们所代表的具体内容，对于理解整个装修图纸是非常重要的。

第三步：掌握图纸上的尺寸和标注方法图纸上通常会标注各种尺寸和距离，对于了解房间的大小和家具的位置是非常关键的。

学会读取图纸上的尺寸和标注方法，可以帮助你更准确地理解和把握房间的实际情况。

第四步：学习图纸的平面规划和布局平面图是装修图纸中最常见的一种图纸类型，它展示了房间的整体布局，包括墙体的位置、门窗的位置、家具的摆放等。

学习图纸的平面规划和布局，可以帮助你更好地理解房间的功能划分和设计思路。

第五步：学习图纸的细节构造和施工方法剖面图是装修图纸中展示房间内部构造和细节的关键图纸类型，它包括墙体、天花板、地面、水电管线等的结构和布置。

学习图纸的细节构造和施工方法，可以帮助你更好地理解施工的步骤和工艺，并在施工过程中及时发现和解决问题。

总结起来，学会看装修图纸需要经过了解基本的图纸符号和比例尺、了解不同图纸的类型和内容、掌握图纸上的尺寸和标注方法、学习图纸的平面规划和布局、学习图纸的细节构造和施工方法这五个步骤。

通过系统的学习和实践，相信你能够逐渐掌握看装修图纸的技能。

教你如何看懂装修图纸——小图纸大学问装修图纸是家居装修施工的基础，千万不要小看这一张小小的图纸，它掌握的可是你新居的“命脉”，家居的面积、测量、电线分布……无不是从这张图纸所指挥的!但是，面对设计师提供的设计方案，多数业主表示不大看得懂，都是看着图纸听设计师描述，至于未来是什么样子心里没底，而有的业主甚至根本不知道一套家装设计方案有哪些图纸，能起什么作用。

那么就由小编为教你如何看懂装修图纸吧!一、从原始户型图入手从事家装行业十余年的设计师王先生表示，一般来说一套家装设计图纸由七个部分组成，即原始户型图、平面布置图、顶面图、立面图、节点大样图、水电线路图等，如果业主需要，还应提供几个主要空间的效果图。

据悉，原始户型图是设计师实际测量的房屋图纸，建议业主最好与设计师在现场共同测量。

原始尺寸越详细越好，因为以后有些具体位置要摆设家具或电器，业主就可以参考原始户型对设计师提要求。

二、至关重要的平面图当原始户型图出来后，平面布置图就至关重要了。

设计师提供的平面布置图一般是整个户型的平面布局。

平面布置图必须详细表明各个房间的尺寸，并且要求家具、电器的位置标示正确，每间房屋的使用面积计算准确。

业主从图纸中可以清楚地了解到各个房间的使用功能和家具的摆放。

平面布置图出来后，与之匹配的顶面图也不可忽略。

据悉，装修顶面图是标明屋顶布局的图纸，业主从顶面图中可以看出装饰屋顶的状况、尺寸、顶面灯具的位置以及各个家具到顶的距离和高差。

当然，让人一目了然的当数此图中的顶面造型，所以尽管很多业主看不懂顶面图，但建议无论如何也要通过设计师将顶面造型了解清楚，必要时最好让设计师临时给出简单的立体造型情况，以帮助想象未来家的顶面造型设计效果。

三、立面图里看细节立面图是建筑物内部墙面与物件的正立面投影图，表示室内各墙面及各种设备的相关位置及尺寸，能给业主提供户型的室内外高差，标明所设计的建筑构件、装饰构件的尺寸及位置关系、各个房间的位置及功能和走道、楼梯、通道等流动空间的位置与尺寸，还有门、窗的开启方向与位置尺寸以及电源开关和灯箱位置等。

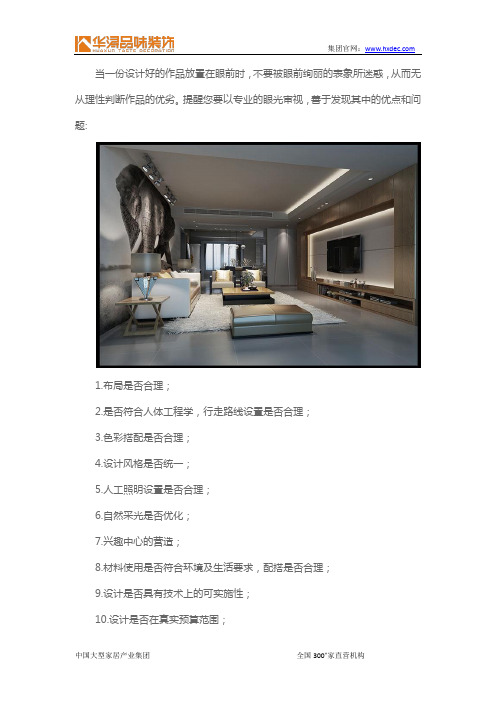

当一份设计好的作品放置在眼前时，不要被眼前绚丽的表象所迷惑，从而无从理性判断作品的优劣。

提醒您要以专业的眼光审视，善于发现其中的优点和问题:1.布局是否合理；2.是否符合人体工程学，行走路线设置是否合理；3.色彩搭配是否合理；4.设计风格是否统一；5.人工照明设置是否合理；6.自然采光是否优化；7.兴趣中心的营造；8.材料使用是否符合环境及生活要求，配搭是否合理；9.设计是否具有技术上的可实施性；10.设计是否在真实预算范围；11.设计是否符合现行的技术规范与安全规范；12.设计个体的关系、尺度的把握是否合理；13.设计元素的应用；14.设计的创造性。

如果是手绘图，还需要看表现技法是否成熟；如果是电脑图，要看图像表现是否逼真拟实。

那么，尚未修炼成装修达人的您，如果还不具备按照上面的理论来分析的能力，是否就只能看图纸漂不漂亮？非也。

外行人一样也可以看出道：1. 看配色是否顺眼。

不管是不是内行，都会有自己的一种看法和审美观，直观的感觉很重要。

2. 看真实度。

尺寸的把握，对于整个空间的设计十分重要。

而有的设计师在画效果图时都会故意调整一些尺寸来尽量地满足自己的图面需要。

例如20平方米的房子画成30平方米的，层高2.8米画成3.5米。

而在平面图中，就往往会把房子的框架面积和家具比例采用不同的比例。

这种习惯，在一些小公司或者往往不成熟的设计师身上普遍存在。

不真实的图纸，自然会影响您对布局的基本判断，到房子真正开工时，图纸上的这里也没法做，那里也要全改。

而您，就像是满心欢喜、全心全意地爱了，突然发现到头来竟然是个泡影。

这时您会感觉连吵架的力气都没了。

所以，成熟的设计师，一定是严格按照比例做方案设计。

3. 看设计是否满足自己的需要。

一般您原先都会有一些自己的需要。

例如您需要的柜子有没有，餐桌大小的规划是否符合使用要求，影音室布局是否喜欢等等。

4. 设计是否有创意。

一个好的设计师，总会有画龙点睛之笔。

在家装中，不是有很多的设计项目，所以一两个的纯装饰项目就能体现出韵味来。

装修工程施工图纸识图方法在实际施工中，施工单位需要根据施工图纸进行施工，所以施工单位需要对施工图纸非常熟悉，能够准确理解图纸中的各项内容并加以执行。

在这里，我们将介绍一些关于装修工程施工图纸识图方法，希望对施工单位有所帮助。

1. 仔细阅读施工图纸在开始施工之前，施工单位需要仔细阅读施工图纸，了解施工图纸中各项内容的含义。

首先，要对图纸的比例尺有所了解，比例尺是图纸上绘制的缩小比例，例如1:50代表实际尺寸的50倍。

其次，要了解图纸上的符号与标注的含义，比如墙体、门窗、电气线路等标记。

最后，要了解施工图纸的布局，包括平面布局、立面图、剖面图等。

2. 使用辅助工具在阅读施工图纸时，可以使用一些辅助工具帮助理解图纸上的内容。

比如可以使用放大镜放大图纸上的细节部分，以便更加清晰地看到图纸上的标注与符号。

另外，可以使用尺子、量角器等工具帮助测量与计算，确保施工的精度与准确性。

3. 注重细节施工图纸中的细节部分可能比较繁杂，但这些细节部分通常是施工中必须要注意的地方。

例如，电气图纸中的线路与设备布置，给排水图纸中的管道与污水井等。

施工单位需要认真对待每一个细节，确保施工的质量与安全。

4. 与设计单位沟通在施工过程中，如果对施工图纸中的某些内容存在疑惑或不明白的地方，可以与设计单位进行沟通，以便明确图纸上的意图与要求。

设计单位通常会提供专业的解答与指导，帮助施工单位顺利完成施工工作。

5. 定期检查在施工过程中，施工单位需要定期对施工图纸进行检查，确保施工的符合图纸上的要求与要求。

尤其是在施工过程中可能需要做出调整或变更时，一定要及时更新施工图纸，避免出现施工差错。

总的来说，装修工程施工图纸是装修工程中的重要指导文件，施工单位需要对图纸中的各项内容进行仔细阅读与理解，确保施工的按照设计要求进行。

通过以上的识图方法，相信能够帮助施工单位更好地理解与执行施工图纸，提高施工效率与质量。

装修工程施工图如何识图那么如何正确地识图呢？下面我将详细介绍一下装修工程施工图的相关内容及其识图方法。

一、施工图的组成部分1. 平面图：平面图是施工图中的重要构成部分，主要用于展示建筑物的平面布局、结构和相关元素。

施工人员可以通过平面图来确定墙体的位置、门窗的尺寸、房间的布局等，从而进行施工。

2. 剖面图：剖面图是指建筑物的截面图，主要用于展示建筑物的结构和构造。

施工人员可以通过剖面图了解建筑物的各个部分的结构和相互关系，这对于施工过程中的施工方法和工艺要求非常重要。

3. 细部图：细部图是指特定部位或构件的详细细节图，主要用于展示建筑物的细节设计要求。

通过细部图，施工人员可以了解到建筑物各个部位的特殊设计要求和施工方法，从而做到精准施工。

4. 电气布线图：电气布线图是指建筑物内部的电气布局图，主要用于展示电气设备和电气线路的布置和连接方式。

施工人员可以通过电气布线图来确定电器的安装位置、线路的布置方式等，保证电气施工的质量和安全性。

5. 综合布线图：综合布线图是指建筑物内部综合布线的设计图，主要包括电气、通信等各种综合布线的布置方案。

施工人员可以通过综合布线图来了解建筑物内部各种布线的布置方式和连接方式，方便施工过程中的施工。

二、施工图的识图方法1. 仔细阅读施工图：在开始施工前，施工人员必须详细阅读施工图，了解其设计要求和内容。

仔细阅读施工图，可以帮助施工人员了解建筑物的结构设计、装修要求和细节要求等，从而提前做好施工计划。

2. 理清思路、标明位置：在阅读施工图的过程中，施工人员需要理清思路，弄清楚建筑物的整体结构和各个部位之间的关系。

同时，需要标明位置，确保在施工过程中不会出现混乱或错误。

3. 查找关键信息、了解细节：在阅读施工图时，施工人员需要注意查找关键信息，了解设计要求和重点要点。

同时，需要仔细了解细节内容，如尺寸、材料等，确保施工过程中可以准确执行施工图的要求。

4. 学会使用图纸工具：在施工过程中，施工人员需要掌握和使用一些图纸工具，如比例尺、直尺等，帮助他们更好地理解施工图，并准确地执行施工要求。

装修前必须要看懂的六张图纸装修前必须要看懂的六张图纸，每一张都非常重要！菇爷 2016-09-27 10:57图纸是装修中的必须品，从预算、施工到验收都是在图纸的基础上进行的。

所以在装修的时候学会看图纸是一件非常重要的事情。

下面小编就来给大家讲讲一套家装图纸包含哪些及如何看图纸。

一、原始建筑测量图原始建筑测量图包括房间的具体开间尺寸、墙体厚度、墙高、房间梁柱位置、门窗洞口的尺寸位置等项目。

它是设计图的基础，是在量房后要画的第一张图，如果这张图纸出现偏差，以后的设计图和施工都会存在一些问题。

这里小编要提醒大家：这里也是装修中最先会出现猫腻的地方，如果尺寸不准确，设计费、人工费、材料费以后都是从这上面加出来的，所以最好自己把尺寸核实一下。

二、平面设计图家具的布置是从俯视的角度表现的，平面设计图包含：墙体定位尺寸、有结构柱、门窗处要注明宽度尺寸；各区域名称要注全（如：客厅、餐厅）；墙体的厚度要标明；门的开启方向等等都需要在平面设计图上表现出来。

三、天花吊顶布置图天花吊顶布置图是天花吊顶项目中最重要的图纸，主要表现天花吊顶的走向和顶部灯具的位置。

一定要标出吊顶的平面造型、灯具位置、尺寸、距离地面的高度等。

吊顶标高的尺寸有两种方式：一种是从地面到顶部的标注；一种是从屋顶到吊顶下口的距离。

四、给水走向图这个图是水路施工的基础，给水走向图是卫生间、厨房等处的给水、排水线路的平面布置图。

给水管道的管径尺寸、取水位置及高度、管线排布等都是重点。

五、插座分布图插座的数量、位置都应该在这张图上绘制出来，要综合考虑到门窗、插座的安排、不能让插座被家具遮住。

插座的安装在保证够用的前提下，还要预留出一些，但是如果一个三室两厅的房子装了七八十个插座，明显就是装修公司在增加你的预算。

六、开关布置图房间所有开关的位置，以及每个开关所控制的电器、灯源、同时要注明开关的种类，以免安装时混淆。

以上就是关于装修图纸的全部内容，大家在装修前一定要看清这些图纸，按照图纸施工，以免后期施工中出现大的偏差。
