教你看懂装修图纸

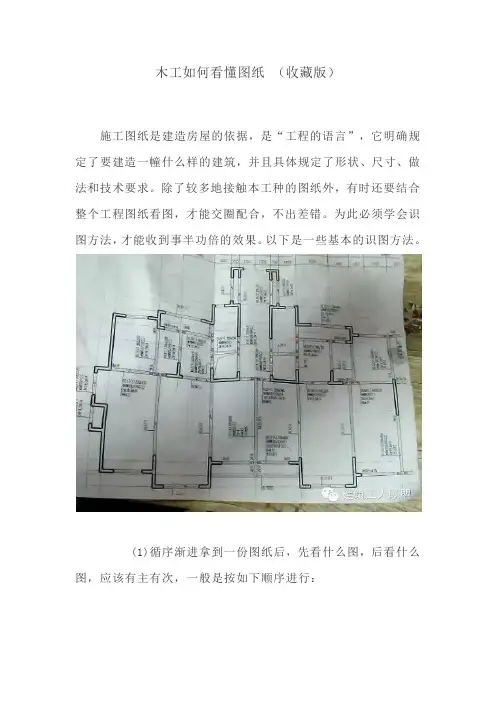

木工如何看懂图纸（收藏版）施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

木工如看懂图纸（收藏版）施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图法，才能收到事半功倍的效果。

以下是一些基本的识图法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

装修施工图纸怎么看教你轻松看懂
装修图纸一般主要分为以下五个部分：
1．原始建筑测量图
原始建筑测量图就是原始房型结构图，图中包含的资讯主要有：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，装修公司提供的后续的一切设计图纸都主要以这份原始图为基础，如果对于原始图的测量和标注出现偏差的话，会直接导致此后的设计和施工出现差错，因此，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图
装饰平面布局图即通常所说的设计图，主要由装修公司根据业主的需求以及实际情况在原始房型结构图上进行的装饰设计或者改造。

对于装饰平面布局图来说，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图
天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度等。

4．地面材质图
地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图
配电系统图在整个装修图纸中有着十分重要的地位，同时配电系统图相对来说也是最为复杂的设计图，
业主们在看装修公司所提供的配电系统图的时候，需要特别注意，首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

装修工程施工图识图教程一、施工图的基本内容装修工程施工图是根据设计图纸制作的反映实际施工内容和要求的图纸，它主要包括以下几个方面的内容：1. 平面布置图平面布置图是反映建筑内部空间以及各种功能分区、功能密度和功能关系的布置情况的图纸。

在装修平面布置图中，通常包括平面布置图、家具布置图、墙体轴线图等内容，通过这些图纸可以清晰地了解各个功能区域的位置、大小和相互关系。

2. 立面图立面图是反映建筑立面设计方案的图纸，它可以分为外立面和内立面两部分。

外立面主要包括建筑外部墙体、窗户、门等部件的位置和尺寸，内立面可以反映墙体、隔断、橱柜等内部构造的设计和布置。

3. 剖面图剖面图是建筑结构剖面的图纸，它可以展示建筑物的沿某一平面的截面情况，包括建筑物的结构、高度、厚度等信息，为施工人员提供了建筑物内部结构的详细了解。

4. 细部图细部图是装修工程中各个细节部分的详细设计图纸，包括墙体连接细部、吊顶连接细部、门窗连接细部等内容，可以帮助施工人员更好地理解和实施设计图纸中的各个细节部分。

5. 资料表资料表是装修工程施工图的附表，它包括工程量清单、材料规格表、材料数量计算表等内容，为施工管理和材料采购提供了重要参考。

以上是装修工程施工图的基本内容，施工人员在施工过程中需要认真研读和理解以上内容，才能准确地进行施工工作。

二、施工图的识图方法1. 了解图纸的构成和含义在阅读施工图纸时，首先要了解图纸的构成和含义，包括各种标识、符号和尺寸的含义。

比如，建筑物的尺寸通常用虚线、实线和箭头表示，不同的颜色和线型代表不同的材料和工序，建筑物的方向和位置通过指北针和标高线来表示，等等。

2. 系统地阅读和理解图纸内容在阅读施工图纸时，要按照系统、逐步、逻辑的顺序来阅读和理解图纸内容，不能随意跳跃或片面看图。

要仔细分析每一页图纸的内容，理清各个部分之间的关系，确保全面掌握图纸的要求和设计意图。

3. 标记和注释在识图的过程中，可以适当地对图纸上的关键部分进行标记和注释，帮助记忆和理解。

教你如何看懂装修图纸来源：房天下作者：admin 更新时间：2016-11-30 10:51 装修的时候很多业主对图纸都感到困惑，那么装修图纸怎么看?如何看懂装修图纸呢?下方的文章为困惑的业主们解答一下装修各种常见图纸介绍以及审核图纸注意事项，希望能帮祝大家。

Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此要重点把握原始建筑测量图。

2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

3.天花吊顶布置图天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。

它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4.地面材质图地面地面材质图，顾名思义是关于地面材质的任何内容的。

它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5.配电系统图配电图是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配电图需要注意的是插座的位置、数量，位置的安排要根据使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响使用。

怎么看装修施工图纸教你轻松看懂施工图纸
怎么看装修施工图纸？
1、看清图纸的比例
有些效果图上看着很漂亮，实际效果却往往与设计图纸相差甚远。

原因在于设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。

所以，一张设计图纸必须按照严格的比例来制作。

2、看尺寸是否详细规范
有些设计图纸由于设计师没有在施工现场作认真细致的测量，最终导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸，如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3、看选材料是否清晰
很多业主会关注装潢公司的装修报价单，担心上当受骗，
一项项地仔细检查，但其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，而且这对于今后施工人员依照图纸施工很有利。

4、看制作工艺是否标注
在施工图纸中标注必要的制作工艺，一方面是为了便于施工，另一方面也能防止工人施工过程中偷工减料，保证得到一个与预期相符的工程项目。

5、看真实尺寸
很多设计师在画效果图时都会故意地调整一些尺寸来尽量地满足自己的图面需要。

例如20平方的房子画成40平方的，层高2.6米画成3.5米的。

而在平面图中，往往会把房子的框架面积和家俱的比例采用不同的比例，这点犹其是发展商的图纸上最容易发生。

6、设计是否有创意
一个好的设计师，
总会有画龙点睛之笔，在家装中设计专案不多，所以一两个纯装饰项目就能体现出很多东西出来。

7、看设计是否满足自己的需要
查看图纸时要看看自己的需求是否满足，比如你需要的柜子有没有，餐厅的餐桌大小的规划是否符合使用要求等等。

装修图纸怎么看装修设计图纸符号大全装修施工涉及一套完整的设计方案，但面对设计师提供的各类装修图纸，如，户型图、平面图、水电线路图等，很多装修业主表示很茫然，看不懂。

那么，装修图纸包括哪些？各类装修图纸怎么看呢？装修图纸怎么看1．原始建筑测量图即原始房型图：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图装饰平面布局图即通常所说的设计图，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4．地面材质图地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

装修设计图纸大全Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此，要重点把握原始建筑测量图!2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

十大要点教你如何看懂图纸施工图纸是建造房屋的依据，是“工程的语言”它明确规定了要建造一幢什么样的建筑，具体形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

因此必须学会识图方法，才能收到事半功倍的效果。

01循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；点击工程资料免费下载④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

02记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

如何看图纸的基础知识点图纸是工程设计中的重要组成部分，它是工程师们用来传达设计意图和技术要求的重要工具。

对于工程师和技术人员来说，了解和准确理解图纸是非常重要的。

本文将介绍如何看图纸的基础知识点，帮助读者更好地理解和解读图纸。

1.熟悉图纸的基本构成图纸通常包括标题框、比例尺、图例、图框、标注、尺寸标注等元素。

标题框包括图纸的名称、编号、日期等信息；比例尺是标识图纸的缩放比例；图例解释图纸中的符号和标记；图框是图纸的边界线；标注是对图纸中的重要要素进行文字说明；尺寸标注是对图纸中的尺寸进行标注。

2.理解图纸的投影方法图纸中通常使用三种投影方法：平面投影、立体投影和剖视投影。

平面投影将三维物体投影到二维平面上，如平面图；立体投影通过正投影将三维物体的各个面展示出来，如立体图；剖视投影则是通过切割三维物体并展示内部结构，如剖视图。

3.掌握图纸中的常用符号和标记图纸中有大量的符号和标记，这些符号和标记代表着不同的物体、特性和要求。

例如，直线段表示边界或轮廓；箭头表示方向；圆形表示孔洞或孔径；角度符号表示角度大小等。

了解这些符号和标记的含义对于正确理解图纸非常重要。

4.理解图纸的比例尺和尺寸标注比例尺是图纸上的缩放比例，它表示图纸上的长度与实际长度之间的关系。

比例尺可以是分数形式、比例尺尺寸线形式或标准比例尺形式。

尺寸标注是对图纸中的尺寸进行标注，通常使用标准的尺寸标注符号和标准尺寸标注方法。

5.了解图纸的视图和剖视图图纸中通常包含不同的视图，如正视图、俯视图和侧视图，它们展示了物体的各个面。

通过观察这些视图，可以获得物体的几何形状和外观特征。

剖视图则展示了物体的内部结构和细节，通过切割物体并展示内部构造，可以更好地理解其组成和功能。

6.理解图纸中的图例和标注说明图例是图纸中用于解释不同图形符号和标记的说明部分，它通常位于图纸的角落或边缘。

标注说明则是对图纸中的特定要素进行文字说明，如材料、工艺要求、配合公差等。

如何看懂装修图纸？装修图纸标识符号大全家庭装修是根据装修图纸来进行装修的，可以说是家庭装修的基础，但是这些最基础的东西大多数业主都看不懂，那么如何看懂装修图纸？下面小编将为大家分享装修图纸标识符号大全，仅供大家参考之用。

装修图纸有哪些？1、原始平面图：是量房后画的第一张图纸，是画设计图纸的基础。

主要标注出房型的尺寸、层高、原始管路及门洞等。

而最先出猫腻的地方一般是原始图，如果尺寸量的不准确，人工费、材料费、管理费、设计费都会从这上面加出来。

如果担心有猫腻，拿到图纸时可以自己用卷尺大概的量一下，一般尺寸不会相差很多的。

2、平面布置图：合理的规划平面布置图在很多人看来，是最考验设计师的设计水平的。

的确，平面布置图的家具布置是从俯视角度去看的，各个区域的功能合理划分和人性化的考虑是平面布置图的精髓所在。

当然，图纸中家具的尺寸是否准确，影不影响走动都是要考虑的。

而有些经验不足的设计师往往就不会考虑到这些。

3、墙体改建图：一般设计师用斜线表现拆除的墙体，实心的粗线条表示新砌的墙体，这样一般人都能看得出来墙体的改动了。

值得注意的是，墙体的改动要参照原始的土建图，承重墙一般都是不能随意改动的。

现在很多新房都是全框架结构，内墙的拆除还是比较安全的。

很多人在装修的时候都喜欢将阳台打通，这个也不要忽视承重墙。

4、地面材质图：一般需要标注地面所用的材质种类，是瓷砖还是地板，拼铺走向、图案及不同材料的分界说明。

好的设计师绘制的地面材质图一般都能数出所用地砖的数量，这样就让预算做不了手脚，地板的需要量也可以再图上计算出来。

当然，这些都是毛估的，实际的用量还是要把损耗考虑进去的，不过可以作为一个参照物看设计师计算的是否正确。

5、插座分布图：很多业主在后期的使用中都会埋怨家里的插座数量太少了，这就是当初插座分布图没有考虑清楚。

插座的位置、数量都会在这张图中绘制出来，当然，插座的安排还要避开门窗、家具，不然也是白装。

一般来说，插座的安装是在保证够用的前提下，再适当留出一些备用的即可。

如何才能学会看装修图纸下面5个步骤帮你解决学会看装修图纸并不是一件容易的事情，需要具备一定的专业知识和经验。

下面将给出五个步骤，帮助你逐步学会看装修图纸。

第一步：了解基本的图纸符号和比例尺装修图纸上的符号和比例尺是用来表示不同的构造和尺寸的。

首先需要学习和掌握一些基本的符号，例如墙体、门窗、家具等的标识符号，以及比例尺的使用方法。

比例尺一般是指实际尺寸与图纸上所表示尺寸之间的比例关系，比如1:50、1:100等。

第二步：了解不同图纸的类型和内容装修图纸一般包括平面图、立面图、剖面图等不同类型的图纸。

平面图用来展示房间的布局、家具的摆放等；立面图则展示建筑物的外观效果和窗户、门的位置；剖面图则展示建筑物内部的构造和细节。

学习这些不同类型的图纸，了解它们所代表的具体内容，对于理解整个装修图纸是非常重要的。

第三步：掌握图纸上的尺寸和标注方法图纸上通常会标注各种尺寸和距离，对于了解房间的大小和家具的位置是非常关键的。

学会读取图纸上的尺寸和标注方法，可以帮助你更准确地理解和把握房间的实际情况。

第四步：学习图纸的平面规划和布局平面图是装修图纸中最常见的一种图纸类型，它展示了房间的整体布局，包括墙体的位置、门窗的位置、家具的摆放等。

学习图纸的平面规划和布局，可以帮助你更好地理解房间的功能划分和设计思路。

第五步：学习图纸的细节构造和施工方法剖面图是装修图纸中展示房间内部构造和细节的关键图纸类型，它包括墙体、天花板、地面、水电管线等的结构和布置。

学习图纸的细节构造和施工方法，可以帮助你更好地理解施工的步骤和工艺，并在施工过程中及时发现和解决问题。

总结起来，学会看装修图纸需要经过了解基本的图纸符号和比例尺、了解不同图纸的类型和内容、掌握图纸上的尺寸和标注方法、学习图纸的平面规划和布局、学习图纸的细节构造和施工方法这五个步骤。

通过系统的学习和实践，相信你能够逐渐掌握看装修图纸的技能。

教你如何看懂装修图纸——小图纸大学问装修图纸是家居装修施工的基础，千万不要小看这一张小小的图纸，它掌握的可是你新居的“命脉”，家居的面积、测量、电线分布……无不是从这张图纸所指挥的!但是，面对设计师提供的设计方案，多数业主表示不大看得懂，都是看着图纸听设计师描述，至于未来是什么样子心里没底，而有的业主甚至根本不知道一套家装设计方案有哪些图纸，能起什么作用。

那么就由小编为教你如何看懂装修图纸吧!一、从原始户型图入手从事家装行业十余年的设计师王先生表示，一般来说一套家装设计图纸由七个部分组成，即原始户型图、平面布置图、顶面图、立面图、节点大样图、水电线路图等，如果业主需要，还应提供几个主要空间的效果图。

据悉，原始户型图是设计师实际测量的房屋图纸，建议业主最好与设计师在现场共同测量。

原始尺寸越详细越好，因为以后有些具体位置要摆设家具或电器，业主就可以参考原始户型对设计师提要求。

二、至关重要的平面图当原始户型图出来后，平面布置图就至关重要了。

设计师提供的平面布置图一般是整个户型的平面布局。

平面布置图必须详细表明各个房间的尺寸，并且要求家具、电器的位置标示正确，每间房屋的使用面积计算准确。

业主从图纸中可以清楚地了解到各个房间的使用功能和家具的摆放。

平面布置图出来后，与之匹配的顶面图也不可忽略。

据悉，装修顶面图是标明屋顶布局的图纸，业主从顶面图中可以看出装饰屋顶的状况、尺寸、顶面灯具的位置以及各个家具到顶的距离和高差。

当然，让人一目了然的当数此图中的顶面造型，所以尽管很多业主看不懂顶面图，但建议无论如何也要通过设计师将顶面造型了解清楚，必要时最好让设计师临时给出简单的立体造型情况，以帮助想象未来家的顶面造型设计效果。

三、立面图里看细节立面图是建筑物内部墙面与物件的正立面投影图，表示室内各墙面及各种设备的相关位置及尺寸，能给业主提供户型的室内外高差，标明所设计的建筑构件、装饰构件的尺寸及位置关系、各个房间的位置及功能和走道、楼梯、通道等流动空间的位置与尺寸，还有门、窗的开启方向与位置尺寸以及电源开关和灯箱位置等。

装修工程施工图纸识图方法在实际施工中，施工单位需要根据施工图纸进行施工，所以施工单位需要对施工图纸非常熟悉，能够准确理解图纸中的各项内容并加以执行。

在这里，我们将介绍一些关于装修工程施工图纸识图方法，希望对施工单位有所帮助。

1. 仔细阅读施工图纸在开始施工之前，施工单位需要仔细阅读施工图纸，了解施工图纸中各项内容的含义。

首先，要对图纸的比例尺有所了解，比例尺是图纸上绘制的缩小比例，例如1:50代表实际尺寸的50倍。

其次，要了解图纸上的符号与标注的含义，比如墙体、门窗、电气线路等标记。

最后，要了解施工图纸的布局，包括平面布局、立面图、剖面图等。

2. 使用辅助工具在阅读施工图纸时，可以使用一些辅助工具帮助理解图纸上的内容。

比如可以使用放大镜放大图纸上的细节部分，以便更加清晰地看到图纸上的标注与符号。

另外，可以使用尺子、量角器等工具帮助测量与计算，确保施工的精度与准确性。

3. 注重细节施工图纸中的细节部分可能比较繁杂，但这些细节部分通常是施工中必须要注意的地方。

例如，电气图纸中的线路与设备布置，给排水图纸中的管道与污水井等。

施工单位需要认真对待每一个细节，确保施工的质量与安全。

4. 与设计单位沟通在施工过程中，如果对施工图纸中的某些内容存在疑惑或不明白的地方，可以与设计单位进行沟通，以便明确图纸上的意图与要求。

设计单位通常会提供专业的解答与指导，帮助施工单位顺利完成施工工作。

5. 定期检查在施工过程中，施工单位需要定期对施工图纸进行检查，确保施工的符合图纸上的要求与要求。

尤其是在施工过程中可能需要做出调整或变更时，一定要及时更新施工图纸，避免出现施工差错。

总的来说，装修工程施工图纸是装修工程中的重要指导文件，施工单位需要对图纸中的各项内容进行仔细阅读与理解，确保施工的按照设计要求进行。

通过以上的识图方法，相信能够帮助施工单位更好地理解与执行施工图纸，提高施工效率与质量。

工程图纸怎么看？一文教会你识图！
来源：CAD自学网
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、请很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。

简单重复一下口诀：
1、从上往下看，从左往右看。

2、由外向里看，由大向小看，由粗向细看。

3、图样说明对照看，建施结施结合看，设备图纸参照看。

4、先看全局性基本图，后看局部性详图。

三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图
· END ·
如有版权问题，请及时与我们联系，我们将第一时间做出处理戳原文，更有料！。

怎么看图纸五步教你看懂图纸怎么看图纸？想要看懂图纸，我们⾸先要学会基本的制图技能以及制图的知识，当真正明⽩什么才是正投影与侧投影的时候，才能够将图纸中的建筑规划了解透彻。

当然，这往往是不够的，真正懂得看图的专业⼈⼠，还会去学习透视图的原理，以及建筑施⼯图的绘画技巧，以此，在真正观测图纸的时候，才可以更加清晰的检查出图纸中的错误，与图纸想要表达的事项。

看图纸必备⼯作：例如说我们想要看懂⽂⾔⽂，⾸先需要学会认字，看图纸也是如此。

图纸上⼀般会出现各种构件的符号，我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。

其次，便是需要学会看懂图纸中的结构形式。

当我们找出图纸每⼀个形式所代表的特点，那么，便可以轻⽽易举地搞清楚这张图纸的意思了。

以此，还能够检查出图纸中的错误。

五步教你看懂图纸1、在阅读图纸之前，我们需要去阅读设计说明书，然后将相关的标准与规范图集准备好后再去看图纸，如此才能够了解总体的规划。

2、如果是建筑施⼯图纸，那么我们要带着图纸去现场，对照之前所准备好的相关图集，计算出图纸中的轴线距离，再将重要的配置⽤其它颜⾊的笔标注出来。

以此，在现场的时候我们便可以分清图纸与实物之间的关系。

如果有些建筑分不清楚，可以请教在场的施⼯⼈员，将它们的顺序整理清楚。

3、看图纸中的设施结构，将墙柱、楼层的每⼀个代号都按照顺序标注在图纸上，然后计算出与图纸的尺⼨⽐例关系。

4、综合看施⼯地点的平⾯图、⽴体图以及剖⾯图，对照现场设置，把发⽣⽴体变化的地⽅在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂⼀⼤半了呢。

5、最后再进⾏检查与验收，将施⼯的缺点标注在图纸上。

以此，我们便可以轻⽽易举地看懂⼀张图纸啦。

怎么看图纸1、熟悉拟建⼯程的功能图纸到⼿后，⾸先了解本⼯程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想⼀些基本尺⼨和装修，例如厕所地⾯⼀般会贴地砖、作块料墙裙，厕所、阳台楼地⾯标⾼⼀般会低⼏厘⽶;车间的尺⼨⼀定满⾜⽣产的需要，特别是满⾜设备安装的需要等等。

装修工程施工图如何识图那么如何正确地识图呢？下面我将详细介绍一下装修工程施工图的相关内容及其识图方法。

一、施工图的组成部分1. 平面图：平面图是施工图中的重要构成部分，主要用于展示建筑物的平面布局、结构和相关元素。

施工人员可以通过平面图来确定墙体的位置、门窗的尺寸、房间的布局等，从而进行施工。

2. 剖面图：剖面图是指建筑物的截面图，主要用于展示建筑物的结构和构造。

施工人员可以通过剖面图了解建筑物的各个部分的结构和相互关系，这对于施工过程中的施工方法和工艺要求非常重要。

3. 细部图：细部图是指特定部位或构件的详细细节图，主要用于展示建筑物的细节设计要求。

通过细部图，施工人员可以了解到建筑物各个部位的特殊设计要求和施工方法，从而做到精准施工。

4. 电气布线图：电气布线图是指建筑物内部的电气布局图，主要用于展示电气设备和电气线路的布置和连接方式。

施工人员可以通过电气布线图来确定电器的安装位置、线路的布置方式等，保证电气施工的质量和安全性。

5. 综合布线图：综合布线图是指建筑物内部综合布线的设计图，主要包括电气、通信等各种综合布线的布置方案。

施工人员可以通过综合布线图来了解建筑物内部各种布线的布置方式和连接方式，方便施工过程中的施工。

二、施工图的识图方法1. 仔细阅读施工图：在开始施工前，施工人员必须详细阅读施工图，了解其设计要求和内容。

仔细阅读施工图，可以帮助施工人员了解建筑物的结构设计、装修要求和细节要求等，从而提前做好施工计划。

2. 理清思路、标明位置：在阅读施工图的过程中，施工人员需要理清思路，弄清楚建筑物的整体结构和各个部位之间的关系。

同时，需要标明位置，确保在施工过程中不会出现混乱或错误。

3. 查找关键信息、了解细节：在阅读施工图时，施工人员需要注意查找关键信息，了解设计要求和重点要点。

同时，需要仔细了解细节内容，如尺寸、材料等，确保施工过程中可以准确执行施工图的要求。

4. 学会使用图纸工具：在施工过程中，施工人员需要掌握和使用一些图纸工具，如比例尺、直尺等，帮助他们更好地理解施工图，并准确地执行施工要求。

装饰工程施工图纸识读一、图纸内容1、平面图：平面图展示了工程的整体平面布局、空间结构及各个房间的布置。

平面图一般包括：平面布置图、坐标图、家具布置图、吊顶布置图等。

2、立面图：立面图展示了房间的立面结构、墙面装饰、门窗开启、天花吊顶等具体细节。

立面图一般包括：正立面图、侧立面图、分隔立面图等。

3、剖面图：剖面图展示了房间的剖面结构、墙体结构、吊顶结构等细节。

剖面图一般包括：正剖面图、侧剖面图、分隔剖面图等。

4、施工图：施工图是具体施工过程中的细节图纸，包括各部位的尺寸、结构、施工工艺等。

施工图一般包括：装饰材料规格表、吊顶构造图、电路示意图、排气管道图等。

二、图纸符号1、尺寸符号：用于表示构件的尺寸和间距，如直线标尺、横线标尺等。

2、构件符号：用于表示各种构件的形状、材料和功能，如墙体符号、门窗符号、家具符号等。

3、施工符号：用于表示施工工艺方法和要求，如填土符号、墙面喷涂符号、玻璃安装符号等。

4、材料符号：用于表示各种装饰材料的种类和规格，如瓷砖符号、涂料符号、灯具符号等。

三、图纸尺寸1、尺寸标注：施工图中的尺寸标注是非常重要的，可以帮助施工人员准确地理解和执行设计要求。

2、尺寸比例：图纸一般按照比例绘制，比如1:50或1:100等，施工人员需要按照比例缩放图纸进行实际施工。

3、尺寸调整：有时候设计图纸可能存在错误或者需要调整的地方，施工人员需要根据实际情况进行尺寸调整。

四、图纸比例1、1:50比例：适用于整体平面布置图、建筑平面图等。

2、1:100比例：适用于室内的立面图、剖面图等。

3、1:20比例：适用于细节图、施工图等。

以上是装饰工程施工图纸的识读方面的介绍，希望读者可以通过本文了解到关于装饰工程施工图纸的基本内容和要点，提高对图纸的理解和运用能力，从而更好地进行装饰工程的施工。

愿读者在日后的工程实践中能够更加顺利、高效地完成工作。

装修前必须要看懂的六张图纸装修前必须要看懂的六张图纸，每一张都非常重要！菇爷 2016-09-27 10:57图纸是装修中的必须品，从预算、施工到验收都是在图纸的基础上进行的。

所以在装修的时候学会看图纸是一件非常重要的事情。

下面小编就来给大家讲讲一套家装图纸包含哪些及如何看图纸。

一、原始建筑测量图原始建筑测量图包括房间的具体开间尺寸、墙体厚度、墙高、房间梁柱位置、门窗洞口的尺寸位置等项目。

它是设计图的基础，是在量房后要画的第一张图，如果这张图纸出现偏差，以后的设计图和施工都会存在一些问题。

这里小编要提醒大家：这里也是装修中最先会出现猫腻的地方，如果尺寸不准确，设计费、人工费、材料费以后都是从这上面加出来的，所以最好自己把尺寸核实一下。

二、平面设计图家具的布置是从俯视的角度表现的，平面设计图包含：墙体定位尺寸、有结构柱、门窗处要注明宽度尺寸；各区域名称要注全（如：客厅、餐厅）；墙体的厚度要标明；门的开启方向等等都需要在平面设计图上表现出来。

三、天花吊顶布置图天花吊顶布置图是天花吊顶项目中最重要的图纸，主要表现天花吊顶的走向和顶部灯具的位置。

一定要标出吊顶的平面造型、灯具位置、尺寸、距离地面的高度等。

吊顶标高的尺寸有两种方式：一种是从地面到顶部的标注；一种是从屋顶到吊顶下口的距离。

四、给水走向图这个图是水路施工的基础，给水走向图是卫生间、厨房等处的给水、排水线路的平面布置图。

给水管道的管径尺寸、取水位置及高度、管线排布等都是重点。

五、插座分布图插座的数量、位置都应该在这张图上绘制出来，要综合考虑到门窗、插座的安排、不能让插座被家具遮住。

插座的安装在保证够用的前提下，还要预留出一些，但是如果一个三室两厅的房子装了七八十个插座，明显就是装修公司在增加你的预算。

六、开关布置图房间所有开关的位置，以及每个开关所控制的电器、灯源、同时要注明开关的种类，以免安装时混淆。

以上就是关于装修图纸的全部内容，大家在装修前一定要看清这些图纸，按照图纸施工，以免后期施工中出现大的偏差。
