室内装修图纸规范

济南万泰建筑装饰工程有限公司图纸规范为加强万泰设计人员制图的规范化管理，提高设计质量和标准，强化万泰装饰公司的精品意识，根据现阶段装修行业的实际情况，遵循《房屋建筑制图统一标准》（GB/T50001—2001）的要求，特制定本图纸规范。

一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向客户表达其设计意图，又使施工者有较完整的施工依据，减少施工中变更、拆改项目，提高工作效率，因此要求设计师必须保证图纸齐全，排列有序（按下列顺序排列）。

（1）*图纸封面（万泰装饰公司统一制作的模板打印）（2）*设计说明（万泰装饰公司统一制作的模板打印）内容填写设计方案的构思思路及方案说明。

（3）*图纸目录（万泰装饰公司统一制作的模板打印）（4）*原始结构图（5）*平面布置图（6）*地面布置图吊顶布置图（7）*吊顶布置图（8）*插座布置图（9）*新做家具图（10）*装饰立面图（二）图纸的美观性：由于装饰中客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得形象、生动，图纸的美观性也非常重要。

（1）正投影图纸的美观。

（2）图纸整体包装的装帧要求。

A. 设计师交客户的图纸必须使用万泰装饰公司统一的封面装订。

B. 封面上客户和设计师的名字必须用万泰装饰公司统一制定的模板字体打印。

C. 20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用穿孔拉杆夹装订。

D.图纸须用万泰装饰公司统一制作的封面模板打印在A4白纸上作封面。

（三）图纸内容的要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。

设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。

因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。

室内装修CAD施工图绘图规范要求CAD用来画工程图，室内图纸，一个完美的室内设计少不了精细的设计，CAD为我们做到了这一点，通过CAD我们可以更直接地了解室内情况，没有人工尺量那么繁杂，多了份精细，可以使我们更直观地看到室内一切的平面布局。

（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例二、线型三、打印出图笔号1-10号线宽设置四、剖切索引符号五、平、立面索引符号六、大样图索引七、图标八、文字注释九、标高符号十、轴线符号十一、尺寸符号十二、坡度标注制图技巧:一、图层管理.二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。

如不配合缩放与之配合。

如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。

四、其他1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。

2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。

3．一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。

如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框，那就复制1：50的图框，然后缩放输入4/5即得。

文字的大小亦可采用这种办法。

4．同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。

一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。

装修全套图纸说明一、图纸构成及排列顺序。

一套完整的图纸应包括以下X个部分并按照所标明的序号排列：1.图纸封面2.图纸目录3.方案设计总说明4.原始框架平面图5.设计后墙体改建图6.设计后平面布置图7.地面材料图8.顶面布置图9.顶面节点图10.墙面铺贴图11.强电布置图12.线路开关控制图13.弱电布置图14.水路布置图15.装饰施工立面图16.构造节点图17.家具及家饰图18.效果图二、图纸各部分的内容。

1. 图纸封面：使用公司统一的封面。

应包括工程名称，设计师姓名和联系电话。

2. 图纸目录：使用公司统一的目录格式。

包括页号和图号。

3. 方案设计总说明：工程报价5万元以上（包括5万元）的需要写设计说明，此说明将用于工地包装上的宣传。

4. 原始框架平面图：原始的勘测框架图，标出承重墙位置用纯色填充。

房间的梁结构用虚线表示并标出高度。

房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(以现场测量为准)（大的公寓、别墅要有分区域或各居室平面图）。

5. 设计后墙体改建图：在原始框架图的基础上，标出设计后要拆建的墙体的定位尺寸，拆砌墙体用两种不同图案填充。

房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(拆除墙体图、新砌墙体图)。

6. 设计后平面布置图：标出设计后房间功能。

设计后立面索引标示。

2~3道尺寸标注（一道为设计后房间净空，一道为总长或宽）(含量最高的一张,往往外行客户只看这一张)（待住宅装饰好后，若在住宅上方看房子，房子的门窗、墙壁的位置，以及家具等设施的摆设和大小、地面用材等，这就是平面布置图的内容，所有要素、摆设都按比例缩小，通常为1：100、1：50）。

7. 地面材料图：根据设计标出地面所用材料。

如：600*600地砖。

（如有地面拼花需出此图，其他不做特别规定）(地面材料及铺设规范)8. 顶面布置图：设计后天花造型图，吊顶位置标明标高及定位尺寸。

(吊顶造型、层高、灯具、空调、浴霸等详细尺寸图)（装饰天花的材料、尺寸、造型以及灯具位置，都要一一标出，所有东西要一目了然。

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

房屋建筑室内装饰装修制图标准
房屋建筑室内装饰装修制图标准是建筑装修领域中重要的一项技
术要求。

正确准确地绘制建筑室内装饰装修制图，不仅必须遵循某些
基本原则，而且还要符合规定的标准。

下面，我们将重点介绍房屋建
筑室内装饰装修制图标准。

首先，在比例尺上，室内装饰装修制图的比例尺取决于室内装饰
装修工程的规模和复杂程度，一般以1:50-1:200为宜。

其次，在尺寸上，一份室内装饰装修制图的尺寸应符合室内装饰装修制图的尺寸限制，尽量控制在A1纸（841×1189）以内，以便打印和复印。

再者，
在图纸要求方面，应根据室内装饰装修制图需要，按上图底图、大概图、地上管线图和地下管线图绘制室内装饰装修制图；施工图要求细致，具体的细部图象要与所划定的尺寸和标准一致，不存在错位现象；绘制图形时，要选择正确的符号来表示不同的结构；最后，在文字和
标注要求上，应全面准确地标明材料、型号、品牌、尺寸等工程实施
要求，并且在文字和标注内容上有规范和统一的要求。

综上所述，房屋建筑室内装饰装修制图标准表明，正确准确绘制
室内装饰装修制图，不仅要符合某些基本要求，同时也必须满足规定
的标准，才能达到室内装饰装修既质量又艺术的标准。

因此，施工方
在施工过程中一定要把握这些要求及标准，才能满足室内装饰装修的
最佳效果。

香港金孔雀装饰合同（补充条款）、报价和图纸———-制作要求及审核规定一、适用范围：为加强对装饰工程设计文件编制工作的管理，保证公司设计文件的质量和完整性,提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规范。

1。

1 设计图纸应符合公司制图规范及《郑州市建筑装饰装修工程设计制图标准》（DBJ01-613—2002)；1.2 进行家装设计必须保证建筑物的结构安全；1。

3 进行家装设计要满足《民用建筑室内环境污染控制规范》（GB50325的要求，选材应符合《室内装饰装修材料有物质限量》（GB18508—10588）的标准：1。

4。

家装设计内容:应包括室内顶面、墙面、柱面、地面、非承重分隔墙面的装饰设计，家具、灯具、帷帘、织物、陈设、绿化园艺布置、室内各种装饰造型的设计。

本规定适用于阔达装饰北京分公司所有设计师签定及绘制的合同、补充条款、报价、图纸。

二、合同、补充条款部分：1、合同、补充条款填写具体要求：1.1、合同金额大小写必须一致,认真填写正确无误，字迹清晰.1.2、合同、补充条款必须认真填写，字迹清晰并填写完整（如地址，面积,户型,电话等）。

1.3、合同中大、小写金额若有涂改必须有客户重新签字、日期确认,方可生效。

1。

4、合同、补充条款中甲、乙双方签字必须认真按照合同、补充条款要求字迹清晰、完整并真实填写.1。

5、合同中的大、小写金额无错别字。

1。

6、合同、补充条款签字日期必须要一致。

1。

7、工程地址填写详细（所在区县、小区名称、单元号、楼层、房间号)。

1.8、工程工期要求：1居或装修面积小于60平米的户型至少45个工作日;2居或装修面积在60—110平米的户型至少50个工作日；三居或装修面积在110—160平米的户型至少个55工作日；三居以上或装修面积在160—200平米的户型至少65个工作日；装修面积在200—250平米的户型至少80个工作日; 装修面积在250-300平米的户型至少100个工作日; 装修面积在300—400平米的户型至少120个工作日；装修面积在400—500平米的户型至少150个工作日；旧房改造按装修面积每10平米增加1个工作日；户型为复式活多层按每层增加5个工作日。

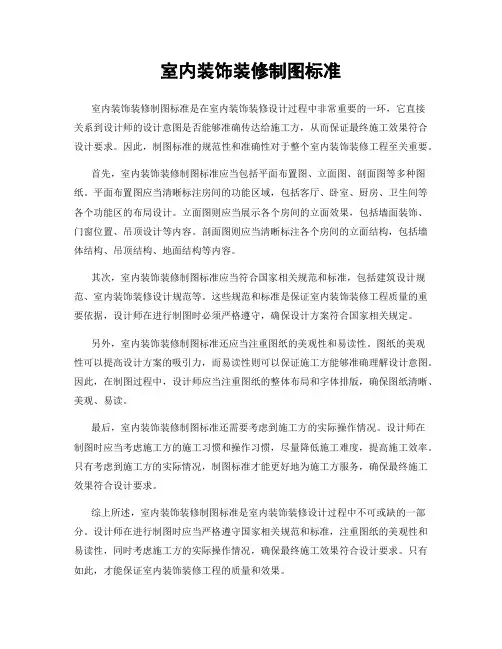

室内装饰装修制图标准室内装饰装修制图标准是在室内装饰装修设计过程中非常重要的一环，它直接关系到设计师的设计意图是否能够准确传达给施工方，从而保证最终施工效果符合设计要求。

因此，制图标准的规范性和准确性对于整个室内装饰装修工程至关重要。

首先，室内装饰装修制图标准应当包括平面布置图、立面图、剖面图等多种图纸。

平面布置图应当清晰标注房间的功能区域，包括客厅、卧室、厨房、卫生间等各个功能区的布局设计。

立面图则应当展示各个房间的立面效果，包括墙面装饰、门窗位置、吊顶设计等内容。

剖面图则应当清晰标注各个房间的立面结构，包括墙体结构、吊顶结构、地面结构等内容。

其次，室内装饰装修制图标准应当符合国家相关规范和标准，包括建筑设计规范、室内装饰装修设计规范等。

这些规范和标准是保证室内装饰装修工程质量的重要依据，设计师在进行制图时必须严格遵守，确保设计方案符合国家相关规定。

另外，室内装饰装修制图标准还应当注重图纸的美观性和易读性。

图纸的美观性可以提高设计方案的吸引力，而易读性则可以保证施工方能够准确理解设计意图。

因此，在制图过程中，设计师应当注重图纸的整体布局和字体排版，确保图纸清晰、美观、易读。

最后，室内装饰装修制图标准还需要考虑到施工方的实际操作情况。

设计师在制图时应当考虑施工方的施工习惯和操作习惯，尽量降低施工难度，提高施工效率。

只有考虑到施工方的实际情况，制图标准才能更好地为施工方服务，确保最终施工效果符合设计要求。

综上所述，室内装饰装修制图标准是室内装饰装修设计过程中不可或缺的一部分。

设计师在进行制图时应当严格遵守国家相关规范和标准，注重图纸的美观性和易读性，同时考虑施工方的实际操作情况，确保最终施工效果符合设计要求。

只有如此，才能保证室内装饰装修工程的质量和效果。

规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。

室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。

室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。

2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。

1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。

b、表达出建筑轴号及轴线间的尺寸。

c、表达出建筑标高。

2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。

b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。

说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。

d、表达出装修标高关系。

e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。

3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。

c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。

c、表达出该部分详细的功能内容、编号及文字注释。

d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。

建筑装修设计施工图纸的编制指南与规范要求一、引言建筑装修设计施工图纸的编制是装修工程中至关重要的一步，它直接关系到工程质量的高低、效率的提升以及环境的舒适度。

本文将从施工图纸的基本要求、设计要点、施工工艺、材料选用、安全防护、审图验收等方面探讨建筑装修设计施工图纸的编制指南与规范要求。

二、施工图纸的基本要求1.准确性：施工图纸应准确地反映出设计师的意图，尺寸要符合实际，图纸上的尺寸应经过精确计算和认真核对。

2.完整性：施工图纸要完整地反映出所有装修工程的构造、安装和施工内容，避免遗漏或模糊不清的部分。

3.清晰性：施工图纸应使用规范化的符号和标识，线条应清晰、粗细适宜，文字和注释应明确易懂，以避免误解和错误的理解。

4.可读性：施工图纸的字迹清晰可读，图纸的排列应合理，不应过于拥挤，方便施工人员进行查阅和操作。

三、设计要点1.功能性：建筑装修设计应注重功能的实现，充分考虑使用者的需求和舒适度，合理布局空间，确保功能的顺畅运行。

2.美观性：建筑装修设计应追求美感和艺术性，注重色彩、材质的搭配，将建筑的美学与功能相结合，形成独特的风格和氛围。

3.经济性：建筑装修设计应考虑到预算的限制，合理控制成本，选择经济实用的材料和工艺，确保设计的可实施性和可持续性。

四、施工工艺1.墙面施工：在墙面施工中，应注意墙体结构的平整度和垂直度，避免出现裂缝和不平整的现象。

墙面装饰材料的安装要注意粘贴、剪裁等工艺，确保图纸上的要求得以实现。

2.地板施工：地板的施工要注重平整度和均匀度，特别是在公共区域和高要求的场所，需要选择适合的地板材料，并采用合适的施工工艺。

3.天花板施工：天花板的施工应注重平整度和稳定性，需要选择适用的天花板材料，并按照图纸要求进行施工，避免出现开裂和变形的情况。

五、材料选用1.墙面材料：选择环保、防潮、耐磨等特性的材料，如环保涂料、地砖等，确保墙面材料的使用寿命和功能。

2.地板材料：选择防滑、耐磨、易清洁的材料，如瓷砖、木地板等，确保地面的安全和舒适性。

福建省工程建设地方标准DBJ/T 13-123-2010住房和城乡建设部备案号：J 11570-2010建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.2010-05-13发布2010-06-15实施福建省住房和城乡建设厅发布福建省工程建设地方标准建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.DBJ/T 13—123—2010住房和城乡建设部备案号：J 11618—2010主编单位：厦门市建筑装饰协会批准部门：福建省住房和城乡建设厅实施日期：2010年06月15日2010年福州福建省住房和城乡建设厅关于批准发布工程建设地方标准《建筑装饰装修工程设计制图标准》的通知闽建科[2010]18号各设区市建设局，厦门市市政园林局、泉州市公用事业局：由厦门市建筑装饰协会主编的《建筑装饰装修工程设计制图标准》，经审查，批准为福建省工程建设地方标准，编号为DBJ/T13—123—2010，自2010年06月15日起实施。

施行中有什么问题和意见请函告省厅科技处。

该标准由省厅负责管理。

二○一○年五月十三日关于同意福建省《建筑装饰装修工程设计制图标准》地方标准备案的函建标标备[2010]67号福建省住房和城乡建设厅：你厅《关于报送福建省工程建设地方标准<建筑装饰装修工程设计制图标准>备案的函》（闽建科函[2010]59号）收悉。

经研究，同意该标准作为“中华人民共和国工程建设地方标准”备案，其备案号为：J11618-2010该项标准的备案公告，将刊登在近期出版的《工程建设标准化》刊物上。

中华人民共和国住房和城乡建设部标准定额司二○一○年五月十八日前言本标准是根据福建省建设厅关于印发《福建省建设厅2008年科学技术项目计划》的通知（闽建科[2008]38号）中“工程建设地方标准编制计划项目”的要求，由厦门市建设与管理局组织厦门市建筑装饰协会等单位共同编制而成。

工程装修图纸尺寸标注规范在工程装修设计中，图纸是非常重要的工具。

在图纸中，尺寸标注是关系到整个工程装修的精度和质量的重要因素之一。

因此，尺寸标注的规范与否，直接影响着后期的施工质量和装修效果。

本文将从工程装修图纸尺寸标注的规范性、标注单位、标注顺序等多个方面来探讨工程装修图纸尺寸标注规范的相关问题。

一、工程装修图纸尺寸标注的规范性在工程装修图纸中，尺寸标注是必不可少的。

只有尺寸标注规范才能确保施工的精度和质量。

标注尺寸时，需要精确到毫米，小数点后保留两位。

标注应该尽量采用水平和垂直的方向进行标注。

对于斜线部分，应该采用斜线加标注的方式进行标注。

所有的标注线应该清晰，醒目，不互相交叉或重叠。

二、标注单位在工程装修图纸中，尺寸标注的单位应该是毫米，可以采用“mm”表示。

对于较小的尺寸差距，可以使用小数进行表示。

标注中的数字必须是完整的数字，不得采用简写或省略号等方式进行标注。

在标注的时候，应该将尺寸的数字和标注线距离进行分离，以避免产生混淆。

三、标注顺序在标注尺寸时，应该先标注水平和垂直的尺寸，然后再标注斜线的尺寸。

标注的顺序应该遵循从上到下，从左到右的原则。

对于同一方向上的尺寸，应该统一标注方向，并且标注线上的数字应该保持水平不旋转。

对于相邻的标注尺寸，应该避免标注线互相交叉，以免产生混淆。

四、标注的位置标注的位置应该尽可能偏离图形轮廓线，而且不要与轮廓线重叠。

如果轮廓线内部有浅色的填充区域，标注线应该避开填充区域。

标注线应该尽量放在图形内部的空白区域，以达到整体美观和便于阅读的目的。

对于长尺寸标注，应该采用多个小的标注线进行标注，而不是一条长的标注线。

五、总结在工程装修图纸中，尺寸标注是非常重要的，直接关系到整个工程装修的精度和质量。

只有标注规范，才能确保施工的精度和质量。

在标注尺寸的过程中，应该遵循规范，采用标准的单位和标注顺序，并注意标注位置，以达到更好的效果。

通过以上几点的规范化标注，才能更好地为工程装修的质量和美观服务。
