装修图纸怎么看5种常见装修图纸大解析

装修施工图纸怎么看教你轻松看懂
装修图纸一般主要分为以下五个部分：
1．原始建筑测量图
原始建筑测量图就是原始房型结构图，图中包含的资讯主要有：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，装修公司提供的后续的一切设计图纸都主要以这份原始图为基础，如果对于原始图的测量和标注出现偏差的话，会直接导致此后的设计和施工出现差错，因此，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图
装饰平面布局图即通常所说的设计图，主要由装修公司根据业主的需求以及实际情况在原始房型结构图上进行的装饰设计或者改造。

对于装饰平面布局图来说，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图
天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度等。

4．地面材质图
地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图
配电系统图在整个装修图纸中有着十分重要的地位，同时配电系统图相对来说也是最为复杂的设计图，
业主们在看装修公司所提供的配电系统图的时候，需要特别注意，首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

查看施工图纸必备哪些技巧？老师傅总结出5个重点部位曾几何时，我们也在崇拜建筑设计师，工程师，他们能够设计出精致的图纸，再将图纸内容演变成为现实。

当工程师收到一份图纸后，施工的第一步就是能够看懂建筑施工图，那么在查看施工图纸时，应注意哪些内容？下面介绍5个看图技巧。

一、原始平面图是施工前画的第一张图纸，也是画设计图纸的基础。

主要标注出房型的尺寸、层高、原始管路及门洞等。

二、天花吊顶图我们通常称为天花布置图，能够看出天花吊顶的走向和顶部灯具的位置，图中应详细的标出吊顶的平面造型、尺寸以及距离地面的高度。

三、地面材质图首先就要标注地面所用的材质，是用瓷砖还是地板，拼铺走向、材料图案和不同材料的分界说明。

专业的设计师，绘制出地面材质图，一般都能数出所用地砖的数量。

四、墙体改建图我们用斜线表示拆除的墙体，实心粗线条表示新砌的墙体，墙体改动时，要参照原始的土建图，因为承重墙一般都是不能随意改动的。

五、立面图一般都会画出主要墙面的立面图，它可以展示出从水平的角度看到房间局部的剖面，在看立面图需要结合平面布置图，这样看起来才能更清楚。

除此之外，施工人员或是CAD初学者，还应该长期必备一个看图的软件，在这里给大家推荐一款手机端看图APP——迅捷CAD看图。

这款工具支持安卓和苹果端，在手机应用商店就可以安装。

它的主要特色也是很让人满意：1、不会因办公环境不同，影响对图纸的浏览；2、查看图纸图层，测量图纸面积、距离；3、还能共享图库，收藏下载你喜欢的图纸。

因此，能够看懂以上5个图纸的结构布局的技巧，是每个建筑工程师都应该具备的基础，但是要想看可以随时随地的看图纸，就需要必备工具了。

家庭装修施⼯中必须要看的5张图纸
室内装修装饰⾏业，是最近这⼏年才出来的新⾏业，施⼯图纸的标准风格不⼀。

⽆论是图纸的格式，还是图纸图例等，现阶段还没有⼀个严格的统⼀标准。

⽅案图
平⾯布置图、顶⾯材质图、地⾯材质图，墙体改造与新建图等。

⽅案图⼀般是设计师最早与消费者交流使⽤的图纸。

在这类图纸⾥，最重要的就是总平⾯布置图了。

通常，室内总体布局、区域划分、地⾯材料、⼈流线组织、家具的摆放位置、拆砌墙⽰意等众多内容，都会在总平⾯布置图中体现。

效果图
⽅案图得到认同后，就是效果图，都要有形象的描绘。

效果图因绘制时需要付出的精⼒很多，所以⼀般仅限于表现⽐较重要的空间。

很多公司为了承接到更多的业务，只是在效果图上下功夫，出现了重效果图⽽轻施⼯图的思想。

特别是当前在设计费免费或数额偏低的情况下，很多公司为了节省设计开⽀，往往⼈为地忽略施⼯图的重要性。

再看近⼏年在电脑绘图技术普及后，效果图的绘制⽐以往要便捷得多，有的“设计”甚⾄仅仅就出⼏张效果图，那么这样能⾏吗？
施⼯图和剖⾯详图
施⼯图，最简单的理解就是指导施⼯的图纸，是⼀本说明书，是⼯程正式施⼯前，由设计⼈员在图纸上先将⼯程以⼀种图纸语⾔的形式，进⾏⼯程施⼯的⼀种表达。

施⼯图往往最后决定着⼯程质量的优劣，⼀般好的公司都很注重施⼯图的绘制。

如果施⼯图绘制不详细、校对审核等过程不完善，都可能造成施⼯⽆序、成本核算不清晰等问题，极易产⽣
纠纷。

装修工程施工图识图教程一、施工图的基本内容装修工程施工图是根据设计图纸制作的反映实际施工内容和要求的图纸，它主要包括以下几个方面的内容：1. 平面布置图平面布置图是反映建筑内部空间以及各种功能分区、功能密度和功能关系的布置情况的图纸。

在装修平面布置图中，通常包括平面布置图、家具布置图、墙体轴线图等内容，通过这些图纸可以清晰地了解各个功能区域的位置、大小和相互关系。

2. 立面图立面图是反映建筑立面设计方案的图纸，它可以分为外立面和内立面两部分。

外立面主要包括建筑外部墙体、窗户、门等部件的位置和尺寸，内立面可以反映墙体、隔断、橱柜等内部构造的设计和布置。

3. 剖面图剖面图是建筑结构剖面的图纸，它可以展示建筑物的沿某一平面的截面情况，包括建筑物的结构、高度、厚度等信息，为施工人员提供了建筑物内部结构的详细了解。

4. 细部图细部图是装修工程中各个细节部分的详细设计图纸，包括墙体连接细部、吊顶连接细部、门窗连接细部等内容，可以帮助施工人员更好地理解和实施设计图纸中的各个细节部分。

5. 资料表资料表是装修工程施工图的附表，它包括工程量清单、材料规格表、材料数量计算表等内容，为施工管理和材料采购提供了重要参考。

以上是装修工程施工图的基本内容，施工人员在施工过程中需要认真研读和理解以上内容，才能准确地进行施工工作。

二、施工图的识图方法1. 了解图纸的构成和含义在阅读施工图纸时，首先要了解图纸的构成和含义，包括各种标识、符号和尺寸的含义。

比如，建筑物的尺寸通常用虚线、实线和箭头表示，不同的颜色和线型代表不同的材料和工序，建筑物的方向和位置通过指北针和标高线来表示，等等。

2. 系统地阅读和理解图纸内容在阅读施工图纸时，要按照系统、逐步、逻辑的顺序来阅读和理解图纸内容，不能随意跳跃或片面看图。

要仔细分析每一页图纸的内容，理清各个部分之间的关系，确保全面掌握图纸的要求和设计意图。

3. 标记和注释在识图的过程中，可以适当地对图纸上的关键部分进行标记和注释，帮助记忆和理解。

教你如何看懂装修图纸来源：房天下作者：admin 更新时间：2016-11-30 10:51 装修的时候很多业主对图纸都感到困惑，那么装修图纸怎么看?如何看懂装修图纸呢?下方的文章为困惑的业主们解答一下装修各种常见图纸介绍以及审核图纸注意事项，希望能帮祝大家。

Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此要重点把握原始建筑测量图。

2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

3.天花吊顶布置图天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。

它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4.地面材质图地面地面材质图，顾名思义是关于地面材质的任何内容的。

它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5.配电系统图配电图是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配电图需要注意的是插座的位置、数量，位置的安排要根据使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响使用。

怎么看装修施工图纸教你轻松看懂施工图纸
怎么看装修施工图纸？
1、看清图纸的比例
有些效果图上看着很漂亮，实际效果却往往与设计图纸相差甚远。

原因在于设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。

所以，一张设计图纸必须按照严格的比例来制作。

2、看尺寸是否详细规范
有些设计图纸由于设计师没有在施工现场作认真细致的测量，最终导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸，如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3、看选材料是否清晰
很多业主会关注装潢公司的装修报价单，担心上当受骗，
一项项地仔细检查，但其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，而且这对于今后施工人员依照图纸施工很有利。

4、看制作工艺是否标注
在施工图纸中标注必要的制作工艺，一方面是为了便于施工，另一方面也能防止工人施工过程中偷工减料，保证得到一个与预期相符的工程项目。

5、看真实尺寸
很多设计师在画效果图时都会故意地调整一些尺寸来尽量地满足自己的图面需要。

例如20平方的房子画成40平方的，层高2.6米画成3.5米的。

而在平面图中，往往会把房子的框架面积和家俱的比例采用不同的比例，这点犹其是发展商的图纸上最容易发生。

6、设计是否有创意
一个好的设计师，
总会有画龙点睛之笔，在家装中设计专案不多，所以一两个纯装饰项目就能体现出很多东西出来。

7、看设计是否满足自己的需要
查看图纸时要看看自己的需求是否满足，比如你需要的柜子有没有，餐厅的餐桌大小的规划是否符合使用要求等等。

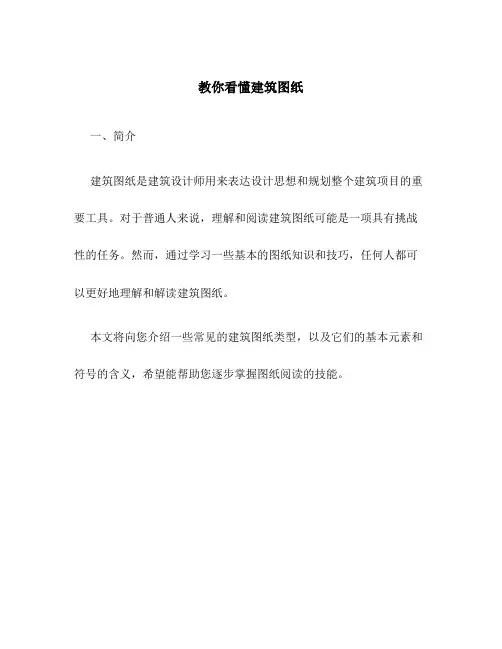

教你看懂建筑图纸一、简介建筑图纸是建筑设计师用来表达设计思想和规划整个建筑项目的重要工具。

对于普通人来说，理解和阅读建筑图纸可能是一项具有挑战性的任务。

然而，通过学习一些基本的图纸知识和技巧，任何人都可以更好地理解和解读建筑图纸。

本文将向您介绍一些常见的建筑图纸类型，以及它们的基本元素和符号的含义，希望能帮助您逐步掌握图纸阅读的技能。

二、建筑图纸的主要类型1. 平面图平面图是建筑图纸中最常见的类型之一。

它们代表了建筑物的水平剖面，展示了房间、墙壁、门窗、家具等元素的位置和布局。

在平面图中，通常使用实线表示墙壁，虚线表示家具或其他非结构性元素。

2. 立面图立面图是建筑图纸中另一个常见类型。

它们代表了建筑物的垂直剖面，展示了建筑物的外观和外部特征。

在立面图中，建筑物的高度、窗户、门、楼梯等元素都会被详细标注。

3. 剖面图剖面图是建筑图纸中展示建筑物内部结构和各部分垂直分割面的一种类型。

剖面图特别适合用于展示屋顶、地板、楼梯、管道等垂直元素的位置和关系。

细部图是一种放大的图纸，用于展示建筑物中特定部分的细节。

细部图可能包含详细的尺寸标注、材料规格和施工细节。

它们对于确保各个部件的正确安装和施工至关重要。

三、建筑图纸常见符号与标记1. 长方形与正方形在建筑图纸中，长方形和正方形通常代表房间、墙壁、门窗等建筑物的边界。

它们的尺寸和位置可以通过尺寸标注进一步明确。

2. 直线和弯曲线直线和弯曲线在建筑图纸中经常出现，用于表示墙壁、管道、楼梯等。

直线表示直接的元素，而弯曲线表示曲线或弧线。

尺寸标注是建筑图纸中重要的元素之一，用于显示建筑物中各个元素的尺寸。

它们通常使用斜线、箭头和数字表示。

尺寸标注可以帮助工程师和施工人员准确地测量和安装建筑物的各个部分。

4. 箭头箭头在建筑图纸中常用于表示方向。

它们可能表示门的开启方向、通风或水流的方向等。

箭头的形状和指向标明了所指示对象的相关信息。

5. 图例图例是建筑图纸中的重要组成部分，用于解释和说明图纸中使用的符号和标记的含义。

装修图纸怎么看装修设计图纸符号大全装修施工涉及一套完整的设计方案，但面对设计师提供的各类装修图纸，如，户型图、平面图、水电线路图等，很多装修业主表示很茫然，看不懂。

那么，装修图纸包括哪些？各类装修图纸怎么看呢？装修图纸怎么看1．原始建筑测量图即原始房型图：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图装饰平面布局图即通常所说的设计图，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4．地面材质图地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

装修设计图纸大全Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此，要重点把握原始建筑测量图!2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

怎样看懂设计图纸_如何看室内设计图纸_看图纸的方法?
设计图纸是施工的基础，故看懂设计图纸是把握装修效果的关键，看图纸必须注意：
首先要了解设计图纸包括：平面布置图、水电图、天花布置图、室内各方面图、家具造型三视图、造型节点图、细节大样图等。

其次，看懂设计图纸从平面展开，以功能齐全的平面做基础，看设计图纸是否与原有的建筑结构有冲突。

从设计图纸是否体现各房间的不同功能，做到形式服从功能来理解，设计必须满足功能，不同功能的房间要有不同的侧重点，有的放矢地进行设计如卧室的设计必须考虑舒适性与一定的储藏功能，满足卧室主人的生活、工作、学习的需要。

厨房必须考虑拣、洗、切、炒、传菜一条龙流程，卫生间的毛巾、漱口杯等都要取放方便。

必须依据家庭成员的不同兴趣、爱好而进行设计，看图纸时也应设身处地地去思考，根据设计图纸标明所用材料的品牌、型号、颜色以及物体的具体尺寸来理解图纸。

在理解时，要求设计师出示所用材料的实物样板，对材料有详尽地了解，对所设计的物体要看尺寸是否合理、详细、是否有错误。

从设计图纸的节点图、大样图理解特殊工艺，了解造型，熟悉工艺。

总之，看设计图纸应从大处着眼，细处着手可，总体与细部相结合，深入推敲，局部与整体协调统一，结合设计师的解释说明，对整套图纸做全面的理解。

本资料由星浩设计培训学校整理提供，仅供参看。

老师傅教你看懂施工图纸，受用一生，从此不再有求于人施工图纸是工程的核心，在我们查看施工图纸的时候，是不是全完不知道从哪里看最合适？这些都是有技巧的，老师教你如何看懂施工图纸，让你受用一生。

一、牢记识图口诀1、从上往下看、从左往右看，由外向内看、由大向小看、由粗向细看。

2、图样说明对照看、建施结施结合看、设备图纸参照看。

3、先看全局性基本图、后看局部性详图。

二、学会使用看图工具查看施工图纸必然用到看图工具，使用一款得心应手的看图工具，可以在看图时省下很多事。

小编搜遍全网，发现完全不收费的，好用的看图工具，非迅捷CAD看图软件莫属了。

实用功能：1、首先它是免费的，浏览器上搜索后进入到网站中，找到后就能直接下载了；2、进入软件中，查看图纸时放大缩小、测量等工具都有，还有能切换三维视角；3、新增了小树苗功能，管理你的文件，分别为“正在做的项目”、“文档资料”、“其他”。

三、理清看图顺序当我们拿到一份图纸的时候，应该先看什么图，后看什么图，都是有顺序的：1、先要仔细的看设计说明2、然后看平面图3、随后看立面图4、接着看剖面图5、最后看结构图6、需要详细阅读的图纸是大样图或节点图四、查看图纸详情1、仔细阅读设计说明了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象。

2、看平面图了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础。

3、看立面图以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等。

4、看剖面图以大体了解剖面部分的各部位标高变化和室内情况。

5、看结构图以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解。

6、详细阅读对照还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

五、总结大家只有循序渐进，才能理解设计意图，看懂设计图纸，得出事半功倍的效果，一般应做到：先看说明后看图，顺序最好为平、立、剖，查对节点和大样，建筑结构对照读。

教您怎么看图纸装修小白必看的装修设计图种类大合集乌鲁木齐装修网小编为大家介绍装修设计图片大全：原始建筑测量图就是房屋的具体开间尺寸，墙体厚度，层高、房间梁柱位置尺寸、门窗洞口的尺寸位置，各种管道的位置等，它是一切设计图纸的基础，一切后续设计都来源于原始建筑测量。

建筑改建平面图根据设计方案将需要改动结构的墙体在图纸上标明，一般是将要拆除的墙体用虚线表示，用深色表示改建的墙体。

装修平面布局图包含墙体定位尺寸，结构柱、门窗的尺寸、门的开启方向，各区域名称、室内外地面标高、墙体厚度，活动家具布置，和工艺品、盆景雕塑等的位置。

天花吊顶布置图前者标明天花造型的尺寸定位、灯具位置和详图索引，要标明天花底面距本层地面的高度。

地面材质图要标出需要铺设的地面材料种类，地面拼花，材料尺寸，以及不同材料的分界线。

配电系统图和强弱电布置图配电图中要标明各种电源插座的位置，业主需要注意插座的数量、位置等是否满足使用需要;强弱电布置图是室内所有强电和弱电布置的图，所有开关位置，和每个开关控制的电器、灯源。

给水走向图顾名思义，就是室内所有水路布置图，厨卫阳台各用水空间的给排水管道的位置、尺寸、高度等，是水路施工的基础。

立面图、局部放大图和节点详图这些个图，光听名字就知道了，就是局部的详图，它会标明墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、装饰材料，各家具造型的立面图形、尺寸、构造材料，各固定家具的节点放大图形、细部材料、尺寸、构造做法，墙柱面装饰造型、栏杆、台阶等的尺寸等。

如何审核图纸?设计师已经为你做好了设计图纸，拿来一看，不晓得从哪里看起，这就尴尬了。

审核图纸要特别重视图纸比例，尺寸，使用材料等方面的内容!只有对前期的图纸审核得越仔细，才能保证后期的施工和装修万无一失。

(1)要比例合理，看图纸时不能只看效果图，要与施工图和立面图结合起来看，图纸必须按照严格的比例来制作。

(2)设计图纸应该标注出主要材料的名称，以及材料的品牌、规格、型号、等级，这些都要仔细检查。

如何才能学会看装修图纸下面5个步骤帮你解决学会看装修图纸并不是一件容易的事情，需要具备一定的专业知识和经验。

下面将给出五个步骤，帮助你逐步学会看装修图纸。

第一步：了解基本的图纸符号和比例尺装修图纸上的符号和比例尺是用来表示不同的构造和尺寸的。

首先需要学习和掌握一些基本的符号，例如墙体、门窗、家具等的标识符号，以及比例尺的使用方法。

比例尺一般是指实际尺寸与图纸上所表示尺寸之间的比例关系，比如1:50、1:100等。

第二步：了解不同图纸的类型和内容装修图纸一般包括平面图、立面图、剖面图等不同类型的图纸。

平面图用来展示房间的布局、家具的摆放等；立面图则展示建筑物的外观效果和窗户、门的位置；剖面图则展示建筑物内部的构造和细节。

学习这些不同类型的图纸，了解它们所代表的具体内容，对于理解整个装修图纸是非常重要的。

第三步：掌握图纸上的尺寸和标注方法图纸上通常会标注各种尺寸和距离，对于了解房间的大小和家具的位置是非常关键的。

学会读取图纸上的尺寸和标注方法，可以帮助你更准确地理解和把握房间的实际情况。

第四步：学习图纸的平面规划和布局平面图是装修图纸中最常见的一种图纸类型，它展示了房间的整体布局，包括墙体的位置、门窗的位置、家具的摆放等。

学习图纸的平面规划和布局，可以帮助你更好地理解房间的功能划分和设计思路。

第五步：学习图纸的细节构造和施工方法剖面图是装修图纸中展示房间内部构造和细节的关键图纸类型，它包括墙体、天花板、地面、水电管线等的结构和布置。

学习图纸的细节构造和施工方法，可以帮助你更好地理解施工的步骤和工艺，并在施工过程中及时发现和解决问题。

总结起来，学会看装修图纸需要经过了解基本的图纸符号和比例尺、了解不同图纸的类型和内容、掌握图纸上的尺寸和标注方法、学习图纸的平面规划和布局、学习图纸的细节构造和施工方法这五个步骤。

通过系统的学习和实践，相信你能够逐渐掌握看装修图纸的技能。

装修工程施工图纸识图方法在实际施工中，施工单位需要根据施工图纸进行施工，所以施工单位需要对施工图纸非常熟悉，能够准确理解图纸中的各项内容并加以执行。

在这里，我们将介绍一些关于装修工程施工图纸识图方法，希望对施工单位有所帮助。

1. 仔细阅读施工图纸在开始施工之前，施工单位需要仔细阅读施工图纸，了解施工图纸中各项内容的含义。

首先，要对图纸的比例尺有所了解，比例尺是图纸上绘制的缩小比例，例如1:50代表实际尺寸的50倍。

其次，要了解图纸上的符号与标注的含义，比如墙体、门窗、电气线路等标记。

最后，要了解施工图纸的布局，包括平面布局、立面图、剖面图等。

2. 使用辅助工具在阅读施工图纸时，可以使用一些辅助工具帮助理解图纸上的内容。

比如可以使用放大镜放大图纸上的细节部分，以便更加清晰地看到图纸上的标注与符号。

另外，可以使用尺子、量角器等工具帮助测量与计算，确保施工的精度与准确性。

3. 注重细节施工图纸中的细节部分可能比较繁杂，但这些细节部分通常是施工中必须要注意的地方。

例如，电气图纸中的线路与设备布置，给排水图纸中的管道与污水井等。

施工单位需要认真对待每一个细节，确保施工的质量与安全。

4. 与设计单位沟通在施工过程中，如果对施工图纸中的某些内容存在疑惑或不明白的地方，可以与设计单位进行沟通，以便明确图纸上的意图与要求。

设计单位通常会提供专业的解答与指导，帮助施工单位顺利完成施工工作。

5. 定期检查在施工过程中，施工单位需要定期对施工图纸进行检查，确保施工的符合图纸上的要求与要求。

尤其是在施工过程中可能需要做出调整或变更时，一定要及时更新施工图纸，避免出现施工差错。

总的来说，装修工程施工图纸是装修工程中的重要指导文件，施工单位需要对图纸中的各项内容进行仔细阅读与理解，确保施工的按照设计要求进行。

通过以上的识图方法，相信能够帮助施工单位更好地理解与执行施工图纸，提高施工效率与质量。

装修工程施工图如何识图那么如何正确地识图呢？下面我将详细介绍一下装修工程施工图的相关内容及其识图方法。

一、施工图的组成部分1. 平面图：平面图是施工图中的重要构成部分，主要用于展示建筑物的平面布局、结构和相关元素。

施工人员可以通过平面图来确定墙体的位置、门窗的尺寸、房间的布局等，从而进行施工。

2. 剖面图：剖面图是指建筑物的截面图，主要用于展示建筑物的结构和构造。

施工人员可以通过剖面图了解建筑物的各个部分的结构和相互关系，这对于施工过程中的施工方法和工艺要求非常重要。

3. 细部图：细部图是指特定部位或构件的详细细节图，主要用于展示建筑物的细节设计要求。

通过细部图，施工人员可以了解到建筑物各个部位的特殊设计要求和施工方法，从而做到精准施工。

4. 电气布线图：电气布线图是指建筑物内部的电气布局图，主要用于展示电气设备和电气线路的布置和连接方式。

施工人员可以通过电气布线图来确定电器的安装位置、线路的布置方式等，保证电气施工的质量和安全性。

5. 综合布线图：综合布线图是指建筑物内部综合布线的设计图，主要包括电气、通信等各种综合布线的布置方案。

施工人员可以通过综合布线图来了解建筑物内部各种布线的布置方式和连接方式，方便施工过程中的施工。

二、施工图的识图方法1. 仔细阅读施工图：在开始施工前，施工人员必须详细阅读施工图，了解其设计要求和内容。

仔细阅读施工图，可以帮助施工人员了解建筑物的结构设计、装修要求和细节要求等，从而提前做好施工计划。

2. 理清思路、标明位置：在阅读施工图的过程中，施工人员需要理清思路，弄清楚建筑物的整体结构和各个部位之间的关系。

同时，需要标明位置，确保在施工过程中不会出现混乱或错误。

3. 查找关键信息、了解细节：在阅读施工图时，施工人员需要注意查找关键信息，了解设计要求和重点要点。

同时，需要仔细了解细节内容，如尺寸、材料等，确保施工过程中可以准确执行施工图的要求。

4. 学会使用图纸工具：在施工过程中，施工人员需要掌握和使用一些图纸工具，如比例尺、直尺等，帮助他们更好地理解施工图，并准确地执行施工要求。

看懂建筑图纸掌握常用符号的解读技巧建筑图纸是建筑设计中必不可少的重要工具，它通过图形符号和标识来传达设计意图和施工要求。

对于非专业人士来说，阅读建筑图纸可能会感到困惑。

然而，只要掌握一些常用符号的解读技巧，就能够轻松地看懂建筑图纸。

本文将向您介绍一些常见的建筑图纸符号及其解读方法。

一、平面图符号1. 墙体符号：平面图中的墙体通常通过实线表示，外墙用粗实线，内墙用细实线，有时还会使用虚线来表示某些特殊墙体，如折线墙等。

墙体上还会标注尺寸和墙体材料。

2. 柱子符号：柱子通常用一个矩形或圆柱体的符号来表示，上面标注柱子的编号和尺寸。

3. 开口符号：平面图上的开口通常用一个带箭头的弧线来表示，箭头指向开口的方向，如门、窗、天窗等。

4. 设备符号：如水龙头、洗手池等，通常用特定的图形符号来表示，方便识别。

二、立面图符号1. 墙体符号：立面图中的墙体和平面图类似，但墙体上可能会标示更多细节，如窗户、檐口等。

2. 窗户符号：立面图中的窗户通常用一个矩形或圆形表示，上面标注窗户的编号和尺寸。

3. 额头符号：立面图中的额头通常用一个横线和两条竖线表示，用来表示门和窗的位置和尺寸。

三、剖面图符号1. 剖面线符号：剖面图中的剖面线通常用一条带有箭头的线表示，箭头指向剖面的方向。

2. 地面标高符号：剖面图中的地面标高通常用一个横线和一个数值表示，用来标示不同位置的地面高度。

3. 楼层标识符号：剖面图中的楼层标识通常用一条带有箭头和楼层编号的线表示，用来标示不同楼层之间的关系。

四、电气图符号1. 电源符号：电气图中的电源通常用一个加号和一个矩形表示，加号表示电源的正极和负极，矩形表示电源的外壳。

2. 开关符号：开关通常用一个圆圈和一个带有斜线的矩形表示，圆圈表示开关的位置，斜线表示开关的状态（开启或关闭）。

通过掌握这些建筑图纸常用符号的解读技巧，您可以更好地理解建筑图纸，并准确无误地传达意图和要求。

当然，在实际应用中可能还会遇到一些特殊的符号，这需要您在实践中不断积累和学习。

装饰工程施工图纸识读一、图纸内容1、平面图：平面图展示了工程的整体平面布局、空间结构及各个房间的布置。

平面图一般包括：平面布置图、坐标图、家具布置图、吊顶布置图等。

2、立面图：立面图展示了房间的立面结构、墙面装饰、门窗开启、天花吊顶等具体细节。

立面图一般包括：正立面图、侧立面图、分隔立面图等。

3、剖面图：剖面图展示了房间的剖面结构、墙体结构、吊顶结构等细节。

剖面图一般包括：正剖面图、侧剖面图、分隔剖面图等。

4、施工图：施工图是具体施工过程中的细节图纸，包括各部位的尺寸、结构、施工工艺等。

施工图一般包括：装饰材料规格表、吊顶构造图、电路示意图、排气管道图等。

二、图纸符号1、尺寸符号：用于表示构件的尺寸和间距，如直线标尺、横线标尺等。

2、构件符号：用于表示各种构件的形状、材料和功能，如墙体符号、门窗符号、家具符号等。

3、施工符号：用于表示施工工艺方法和要求，如填土符号、墙面喷涂符号、玻璃安装符号等。

4、材料符号：用于表示各种装饰材料的种类和规格，如瓷砖符号、涂料符号、灯具符号等。

三、图纸尺寸1、尺寸标注：施工图中的尺寸标注是非常重要的，可以帮助施工人员准确地理解和执行设计要求。

2、尺寸比例：图纸一般按照比例绘制，比如1:50或1:100等，施工人员需要按照比例缩放图纸进行实际施工。

3、尺寸调整：有时候设计图纸可能存在错误或者需要调整的地方，施工人员需要根据实际情况进行尺寸调整。

四、图纸比例1、1:50比例：适用于整体平面布置图、建筑平面图等。

2、1:100比例：适用于室内的立面图、剖面图等。

3、1:20比例：适用于细节图、施工图等。

以上是装饰工程施工图纸的识读方面的介绍，希望读者可以通过本文了解到关于装饰工程施工图纸的基本内容和要点，提高对图纸的理解和运用能力，从而更好地进行装饰工程的施工。

愿读者在日后的工程实践中能够更加顺利、高效地完成工作。

装修前必须要看懂的六张图纸装修前必须要看懂的六张图纸，每一张都非常重要！菇爷 2016-09-27 10:57图纸是装修中的必须品，从预算、施工到验收都是在图纸的基础上进行的。

所以在装修的时候学会看图纸是一件非常重要的事情。

下面小编就来给大家讲讲一套家装图纸包含哪些及如何看图纸。

一、原始建筑测量图原始建筑测量图包括房间的具体开间尺寸、墙体厚度、墙高、房间梁柱位置、门窗洞口的尺寸位置等项目。

它是设计图的基础，是在量房后要画的第一张图，如果这张图纸出现偏差，以后的设计图和施工都会存在一些问题。

这里小编要提醒大家：这里也是装修中最先会出现猫腻的地方，如果尺寸不准确，设计费、人工费、材料费以后都是从这上面加出来的，所以最好自己把尺寸核实一下。

二、平面设计图家具的布置是从俯视的角度表现的，平面设计图包含：墙体定位尺寸、有结构柱、门窗处要注明宽度尺寸；各区域名称要注全（如：客厅、餐厅）；墙体的厚度要标明；门的开启方向等等都需要在平面设计图上表现出来。

三、天花吊顶布置图天花吊顶布置图是天花吊顶项目中最重要的图纸，主要表现天花吊顶的走向和顶部灯具的位置。

一定要标出吊顶的平面造型、灯具位置、尺寸、距离地面的高度等。

吊顶标高的尺寸有两种方式：一种是从地面到顶部的标注；一种是从屋顶到吊顶下口的距离。

四、给水走向图这个图是水路施工的基础，给水走向图是卫生间、厨房等处的给水、排水线路的平面布置图。

给水管道的管径尺寸、取水位置及高度、管线排布等都是重点。

五、插座分布图插座的数量、位置都应该在这张图上绘制出来，要综合考虑到门窗、插座的安排、不能让插座被家具遮住。

插座的安装在保证够用的前提下，还要预留出一些，但是如果一个三室两厅的房子装了七八十个插座，明显就是装修公司在增加你的预算。

六、开关布置图房间所有开关的位置，以及每个开关所控制的电器、灯源、同时要注明开关的种类，以免安装时混淆。

以上就是关于装修图纸的全部内容，大家在装修前一定要看清这些图纸，按照图纸施工，以免后期施工中出现大的偏差。
