ABBS260微型断路器选型指南ABB S260系列微型断路器选型指南本⽂选⾃：⼯控商务⽹规格：ABB S260微型断路器选型指南意义：为了更快更精确筛选出客户要求的产品，提⾼客户的满意度和交易率事件类别：产品选型(⾃动⽣成）应⽤岗位：[业务业务助理技术后勤]需备资质：[对S260微型断路器主要技术参数了解和熟悉]品牌：ABB 系列：S260 品名：微型断路器客户类型：全部⾏业：全部⼀. 名词解释1.1额定电流：电⽓设备的额定电流是指在基准环境温度下，在额定电压⼯作条件下，发热不超过长期发热允许温度时所允许长期通过的最⼤电流。
1.2分断能⼒：断路器的分断能⼒是指该断路器安全切断故障电流的能⼒。
1.3脱扣器：s260系列微型断路器有电磁脱扣器与热脱扣器。
（1）电磁脱扣器：只提供磁保护，也就是短路保护，其实际上是⼀个磁回⼒，当电流⾜够⼤时产⽣的磁场⼒克服反⼒弹簧吸合衔铁打击牵引杆从⽽带动机构动作切断电路。
（2）热磁脱扣器：由于每相电流都对应安装有⼀个电磁脱扣装置和⼀个热脱扣装置，在任何⼀相短路或者过载时，相应的电磁脱扣装置或热脱扣装置均会动作。
1.4接线⽅式：两⽤端⼦可同时连接电缆和汇流排当额定电流⼩于40A时，⽤0.75-25的导线当额定电流为50、63A时，⽤0.75-35的导线⼆. 了解信息2.1 S260微型断路器的选型必须向客户了解以下技术参数信息：2.2 S260微型断路器的系列：S260S260OVS260UCS260（PT）S260（G）S260（M）S260H2.3 S260微型断路器的额定电流（A）：0.5、1、2、3、4、6、10、16、20、25、32、40、50、630.5~50（S260（G）脱扣特性为C）3、6、10（S260（PT））2.4 S260微型断路器脱扣器形式：热磁式（S260、S260OV、S260UCS260（G）、S260（M）、S260H）单磁式（S260（PT）、S260（M））2.5 极数：1、2、3、4 、1+NA脱扣特性：B、C、D、K注意事项1. 准备好签和笔，以便记录客户所需产品的要求。
A、B、C、D微型断路器的选择1、微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。
C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。
D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。
适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。
所谓的多重电流：就是抗冲击电流。
开关在一定时间内不跳闸。
其特点是避免冲击电流。
低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。
过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。
过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。
有两种电磁过电流释放方式：固定式和可调式。
电子过电流释放通常是可调的。
断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。
过流脱扣器按安装方式：分为固定安装和模块安装。
固定装置是断路器和断路器出厂时加工成一个整体。
产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。
瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。
3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。
小型断路器使用注意事项
小型断路器的使用注意事项包括：
1. 确保正确定位：在安装小型断路器之前，要确保断路器正确定位于电路中，以避免电流超载和短路等故障发生。
2. 合适的额定电流：选择合适的额定电流是使用小型断路器的重要一环，必须根据电路的负载要求和保护设备的额定电流来选择合适的断路器。
3. 定期检查和维护：定期检查和维护小型断路器可以确保其正常工作和安全运行。
包括清洁断路器、检查接线端子的紧固状况等。
4. 避免长期过载：小型断路器是为了短期过载设计的，长期过载会导致断路器过热，甚至失效。
所以，在使用过程中要避免长时间过载。
5. 避免频繁操作：频繁操作断路器容易使其元件磨损，降低使用寿命，所以最好只在必要时操作断路器。
6. 防止误操作：在操作小型断路器之前，应确保了解正确的操作方法。
误操作可能导致电路故障或人身伤害。
7. 遵循安全规范：在使用小型断路器过程中，应遵循相关的安全规范和操作规
程，并按照正确的程序进行操作。
总之，正确使用和维护小型断路器是确保电路安全和稳定运行的关键。
微型断路器基本参数一、导言微型断路器是一种用于保护电路的安全装置，它能够在电路发生过载或短路时自动切断电源，以防止电路损坏或发生火灾等危险。
本文将介绍微型断路器的基本参数，包括额定电流、额定电压、动作特性、断开能力和操作方式等。
二、额定电流额定电流是指微型断路器能够正常工作的最大电流值。
一般情况下，微型断路器的额定电流范围较广，从几毫安到几百安都有。
用户在选择微型断路器时，应根据电路实际负载电流确定合适的额定电流，以确保微型断路器能够正常工作。
三、额定电压额定电压是指微型断路器能够承受的最大电压值。
微型断路器的额定电压一般有直流额定电压和交流额定电压之分。
直流额定电压一般为几十伏特到几百伏特，交流额定电压一般为几十伏特到几千伏特。
用户在选择微型断路器时，应根据电路的工作电压确定合适的额定电压，以确保微型断路器能够安全可靠地工作。
四、动作特性动作特性是指微型断路器在电路故障时的动作速度和动作方式。
常见的微型断路器动作特性有瞬时动作特性和时间延迟动作特性。
瞬时动作特性是指微型断路器在电路故障时能够迅速切断电源，起到快速保护电路的作用。
时间延迟动作特性是指微型断路器在电路故障时会有一定的延时后才切断电源，适用于一些对电路启动电流有要求的场合。
用户在选择微型断路器时，应根据电路的实际要求确定合适的动作特性。
五、断开能力断开能力是指微型断路器在发生电路故障时能够安全可靠地切断电源的能力。
微型断路器的断开能力一般有额定断开能力和短时断开能力之分。
额定断开能力是指微型断路器在额定电流下能够正常切断电源，而短时断开能力是指微型断路器在短时间内能够切断电源，通常是几毫秒到几十毫秒。
用户在选择微型断路器时，应根据电路的短路电流确定合适的断开能力，以确保微型断路器能够安全可靠地切断电源。
六、操作方式操作方式是指微型断路器的开关操作方式。
微型断路器的操作方式一般有手动操作和自动操作之分。
手动操作是指用户可以通过手动开关来控制微型断路器的通断状态，适用于一些需要手动控制的场合。
微型断路器的A、B、C、D型原来是这样选择微型断路器的A、B、C、D型原来是这样选择的原创：红豆杉电圈360 8月23日断路器通用的脱扣特性有A、B、C、D四种。
那么我们该如何选择呢？D型断路器：10-20倍额定电流，主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如电动机等。
C型断路器：5-10倍额定电流，需在0.1秒内脱扣，该特性的断路器最为常用，常用于保护配电线路以及具有较高接通电流的照明线路。
B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全，目前使用较少。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受一定的持续时间开关不跳闸，它的特性就是避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的。
断路器的分断能力指的就是能够承受最大的短路电流，所以旋转断路器的分断能力必须大于其保护设备的短路电流。
过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性强。
瞬时型：0.02S，用于短路保护；短延时型：0.1-0.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W 热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。

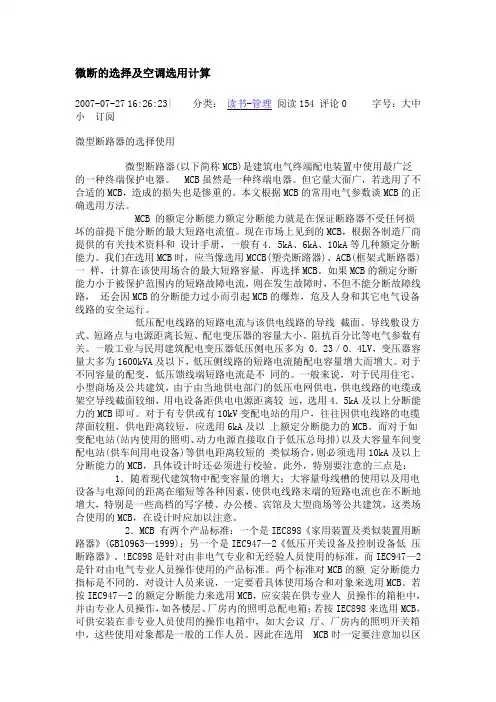

微断的选择及空调选用计算2007-07-27 16:26:23| 分类：读书-管理阅读154 评论0 字号：大中小订阅微型断路器的选择使用微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
MCB虽然是一种终端电器。
但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。
本文根据MCB的常用电气参数谈MCB的正确选用方法。
MCB 的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。
现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。
我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。
如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。
低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为 0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。
对于不同容量的配变，低压馈线端短路电流是不同的。
一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。
对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。
而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。
微型断路器的选择使用
微型断路器是一种家用电气保护设备，用于在电路过载、短路等异常情况下切断电源，以保证电器和电线的安全。
因其体积小、安装方便，被广泛应用于住宅、商铺、办公室等
场所的电路保护。
在选择微型断路器时，需要考虑以下几个方面。
1. 额定电流
微型断路器的额定电流决定了其可承受的电流范围，一般分为6A、10A、16A等几档。
在选择微型断路器时需要根据用电设备的功率计算所需的额定电流，选择一个适当的额定
电流。
2. 熔丝容量
微型断路器的熔丝是其过载保护的主要组成部分，熔丝容量决定了它能承受的瞬时过
载电流。
选择微型断路器时需要根据用电设备的瞬时过载电流及额定电流的比值（通常为
2-3倍），计算所需的熔丝容量。
3. 极数
微型断路器的极数决定了其适用的电路类型，一般分为单极、双极、三极等几种。
在
选择微型断路器时需要根据所在电路的极数要求，选择一个符合要求的微型断路器。
4. 型号标准
微型断路器的型号标准决定了其安装和使用的要求及限制，需要根据所在国家或地区
的标准规范选择符合标准的微型断路器。
6. 功能特点
微型断路器还具有过载保护、短路保护、漏电保护等功能，而这些功能的实现需要根
据生产厂家的技术水平决定，因此在选择微型断路器时需要考虑生产厂家的信誉度、技术
实力等因素。
综上所述，选择微型断路器需要考虑类型标准、额定电流、熔丝容量、极数、额定电
压和功能特点等因素，以保证其能够适应所在电路的要求，并发挥其应有的保护作用。

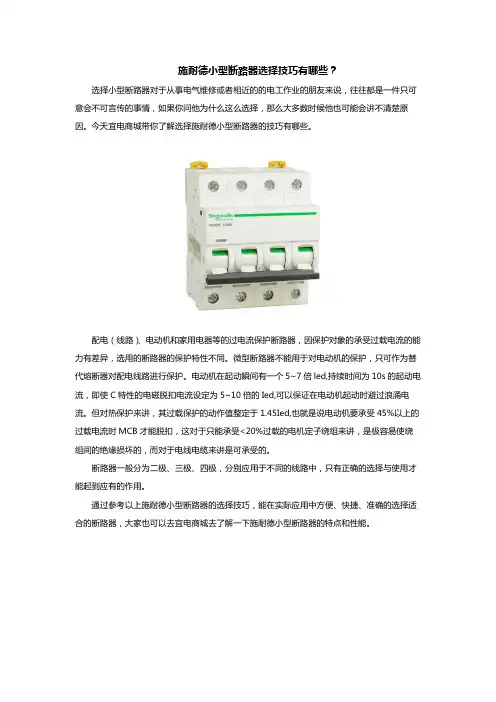

施耐德小型断路器选择技巧有哪些？
选择小型断路器对于从事电气维修或者相近的的电工作业的朋友来说，往往都是一件只可意会不可言传的事情，如果你问他为什么这么选择，那么大多数时候他也可能会讲不清楚原因。
今天宜电商城带你了解选择施耐德小型断路器的技巧有哪些。
配电（线路）、电动机和家用电器等的过电流保护断路器，因保护对象的承受过载电流的能力有差异，选用的断路器的保护特性不同。
微型断路器不能用于对电动机的保护，只可作为替代熔断器对配电线路进行保护。
电动机在起动瞬间有一个5~7倍led,持续时间为10s的起动电流，即使C特性的电磁脱扣电流设定为5~10倍的Ied,可以保证在电动机起动时避过浪涌电流。
但对热保护来讲，其过载保护的动作值整定于1.45Ied,也就是说电动机要承受45%以上的过载电流时MCB才能脱扣，这对于只能承受<20%过载的电机定子绕组来讲，是极容易使绕组间的绝缘损坏的，而对于电线电缆来讲是可承受的。
断路器一般分为二极、三极、四极，分别应用于不同的线路中，只有正确的选择与使用才能起到应有的作用。
通过参考以上施耐德小型断路器的选择技巧，能在实际应用中方便、快捷、准确的选择适合的断路器，大家也可以去宜电商城去了解一下施耐德小型断路器的特点和性能。

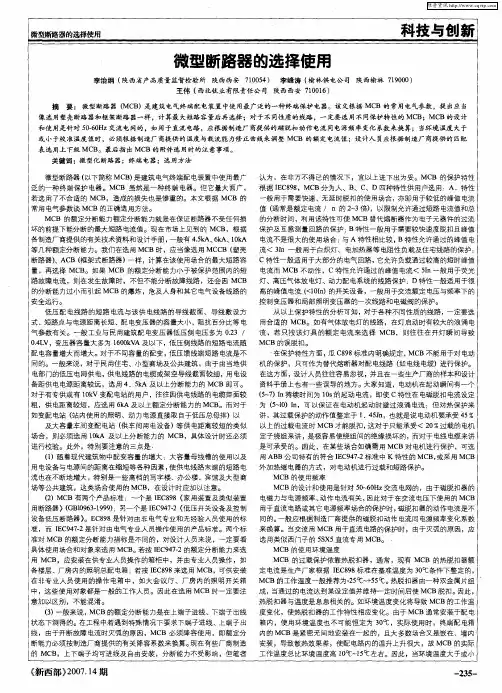

微型断路器的选择使用微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛一种终端保护电器。
MCB是一种终端电器。
但它量大面广，若选用了不合适MCB，造成损失也是惨重。
本文MCB常用电气参数谈MCB正确选用方法。
McB额定分断能力额定分断能力就是保证断路器不受任何损坏前提下能分断最大短路电流值。
现市场上见到MCB，各制造厂商提供有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。
我们选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算该使用场合最大短路容量，再选择MCB。
MCB额定分断能力小于被保护范围内短路故障电流，则发生故障时，不能分断故障线路，还会因MCB分断能力过小而引起MCB爆炸，危及人身和其它电气设备线路安全运行。
低压配电线路短路电流与该供电线路导线截面、导线敷设方式、短路点与电源距离长短、配电变压器容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为0．23／O．4LV，变压器容量大多为1600kV A及以下，低压侧线路短路电流随配电容量增大而增大。
不同容量配变，低压馈线端短路电流是不同。
一般来说，民用住宅、小型商场及公共建筑，由当供电部门低压电网供电，供电线路电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力MCB即可。
有专供或有10kV变配电站用户，往往因供电线路电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力MCB。
而如变配电站(站内使用照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短类似场合，则必须选用10kA及以上分断能力MCB，具体设计时还必须进行校验。
此外，特别要注意三点是：1．现代建筑物中配变容量增大；大容量母线槽使及用电设备与电源间距离缩短等各种因素，使供电线路末端短路电流也不断增大，特别是一些高档写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使用MCB，设计时应加以注意。
2．MCB有两个产品标准：一个是IEC898《家用装置及类似装置用断路器》(GBl0963—1999)；另一个是IEC947—2《低压开关设备及控制设备低压断路器》。
!EC898是针对由非电气专业和无经验人员使用标准，而IEC947—2是针对由电气专业人员操作使用产品标准。
两个标准对MCB额定分断能力指标是不同，对设计人员来说，一定要看具体使用场合和对象来选用MCB。
若按IEC947—2额定分断能力来选用MCB，应安装供专业人员操作箱柜中，并由专业人员操作，如各楼层、厂房内照明总配电箱；若按IEC898来选用MCB，可供安装非专业人员使用操作电箱中，如大会议厅、厂房内照明开关箱中，这些使用对象都是一般工作人员。
选用MCB时一定要注意加以区别，不能混淆。
3．一般来说，MCB额定分断能力是上端子进线、下端子出线状态下测。
工程中若遇到特殊情况下要求下端子进线、上端子出线，开断故障电流时灭弧原因，MCB必须降容使用，即额定分断能力必须按制造厂商提供有关降容系数来换算。
现有些厂商制造MCB，上下端子均可进线及自由安装，分断能力不受影响，但笔者认为，非万不已情况下，宜以上进下出为妥。
MCB保护特性IEC898，MCB分为人、B、C、D四种特性供用户选用：A．特性一般用于需要快速、无延时脱扣使用场合，亦即用于较低峰值电流值(通常是额定电流／n2—3倍)，以限制允许短路电流值和总分断时间，利用该特性可使MCB替代熔断器作为电子元器件过流保护及互感测量回路保护；B特性一般用于需要较快速度脱扣且峰值电流很大使用场合；与A特性相比较，B特性允许峰值电流＜3In一般用于白炽灯、电加热器等电阻性负载及住宅线路保护；C特性一般适用于大部分电气回路，它允许负载较高短时峰值电流而MCB不动作，C特性允许峰值电流＜5In一般用于荧光灯、高压气体放电灯、动力配电系统线路保护；D特性一般适用于很高峰值电流(<10In)开关设备，一般用于交流额定电压与频率下控制变压器和局部照明变压器一次线路和电磁阀保护。
从以上保护特性分析可知，各种不同性质线路，一定要选用合适MCB。
如有气体放电灯线路，灯启动时有较大浪涌电流，若只按该灯具额定电流来选择MCB，则往往开灯瞬间导致MCB误脱扣。
保护特性方面，瓜C898标准内明确规定，MCB不能用于对电动机保护，只可作为替代熔断器对配电线路(如电线电缆)进行保护。
这方面，设计人员往往容易忽视，一些生产厂商样本和设计资料手册上也有一些误导方。
大家知道，电动机起动瞬间有一个5—7In持续时间为10s起动电流，C特性电磁脱扣电流设定为(5—lO)In，可以保证电动机起动时避过浪涌电流；但对热保护来讲，其过载保护动作值整定于1．45Jn，也就是说电动机要承受45％以上过载电流时MCB才能脱扣，这只能承受＜20％过载电机定子绕组来讲，是极容易使绕组间绝缘损坏，而电线电缆来讲是可承受。
，某些场合如确需用MCB对电机进行保护，可选用ABB公司特有符合IEC947—2标准中K特性MCB，或采用MCB外加热继电器方式，对电动机进行过载和短路保护。
McB使用频率MCB设计和使用是针对50~60Hz交流电网，磁脱扣器电磁力与电源频率、动作电流有关，交流电压下使用MCB用于直流电路或其它电源频率场合保护时，磁脱扣器动作电流是不同。
一般应制造厂商提供磁脱扣动作电流同电源频率变化系数来换算。
当交流用MCB用于直流电路保护时，灭弧原因，应选用类似西门子5SX5直流专用MCB。
McB使用环境温度MCB过载保护依靠热脱扣器，通常，现有MCB热脱扣器额定电流是生产厂家IEC898标准基准温度为30C条件下整定，MCB工作温度一般推荐为—25C—十55C。
热脱扣器由一种双金属片组成，当电流达到某设定值并维持一定时间后使MCB脱扣。
，热脱扣器与温度是息息相关。
如环境温度变化将导致MCB工作温度变化，使热脱扣器工作特性相应变化。
MCB通常安装于配电箱内，使用环境温度可能恒定为30C，实际使用时，终端配电箱内MCB 是紧密无间安装一起，且大多数场合又是嵌、墙内安装，导致散热效果差，使配电路内温升上升很大，故MCB实际工作温度总比环境温度高10C~15C左右。
，当环境温度大于或小于校准温度值时，我们必须有关制造厂商提供温度与载流能力修正曲线来调整MCB额定电流值。
一般来说，当环境温度大于或低于校正值10C时，MCB，额定电流值须减小或增加5%左右。
MCB前后级选择性配合大家知道，供配电线路中，保护电器必须达到“三性——选择性、快速性、灵敏性”。
快速性和灵敏性分别与保护电器本身特点和线路运行方式有关，而选择性则与上下级保护电器之间配合有关。
配合恰当，则能有选择将事故回路切除，保证供电系统其它无故障部分继续正常运行，反之，则影响供电可靠性。
MCB选择性可分两个区域，一个是过载区选择性，另一个是短路区选择性。
如图1所示：MCB热脱扣器电流—时间特性是一个反时限曲线，曲线中t1'、t2'分别代表QLl、Q12最长不开断时间，t1"、t2"分别代表QLl、Q12最长开断时间。
某一电流，断路器QL1t1’与Q12 t2"构成关系是tl"＞t2"，说明过载区有选择性。
实践证明，一般MCB过载区若I1／I>2，即能过载区有选择性。
当短路电流流过电磁脱扣系统时，MCB上下间要获选择性是很困难，防止越级脱扣，一般应使QLl瞬时脱扣电流Im1与Q12瞬时脱扣电流Im2之比大于1．4。
当短路电流大于7ml时，要想Q12开断，应选限流型断路器作为Q12，这样可以减少电流峰值及持续时间，使QLl免于断开，当然也可选用具有延时断路器作为QLl。
当短路电流很大时，是很难保证有选择性，只能获部分选择性。
制造厂商方便设计人员选用合适MCB以确保选择性，设计参考资料中都有向用户推荐匹配表，设计人员可以匹配表选用上下级MCB。
McB附件选用MCB有一些电气辅助装置和保护附件能与MCB本体拼装组合一起，扩展使用范围，其中最主要是剩余电流动作保护器(简称RCD)、分励脱扣器(简称ST)、欠压脱扣器(简称UR)。
RCD与MCB组合一起就能成为带过电流保护剩余电流动作断路器(简称RCBO)，安装配电箱内能防止线路发生单相接故障时危及人身安全和有效抑制电气火灾。
RCD工作原理，本文不作赘述，此特别提出六点注意事项。
1．该RCBO使用于何种低压配电接型式中不能有半点含糊，用于TT、TN、IT系统中接线要求都有不同，详见《电世界》1996年“剩余电流保护器讲座”等有关文章。
但如何干变万化，凡是带电载流导体(个性线也是载流导体)必须全部接入RCD，而保护线PE则绝对不能接入RCD，PE线应与设备金属外壳连接。
笔者认为：为避免许多不必要误脱扣，RCBO 极数宜与该接入回路载流导体数相等。
2．RCD额定脱扣电流入数值应JGJ／T16—92《民用建筑电气设计规范》第14．3．11条进行选择。
从安全角度考虑，RCD入选择越小越好，但实际上，任何供电回路用电设备都有正常泄漏电流，RCD比小于正常泄漏电流该回路正常泄漏电流大于50％In,则供电回路无法正常运行，故从供电可靠性来考虑，In选择不能太小，它主要受到正常泄漏电流制约。
3．RCD上下级配合问题。
一般来说，RCD额定剩余不动作电流In0IEC有关标准)等于In50%。
干线和支线上RCD动作电流值很接近，就有可能使几个支线不动作电流In0之和大于干线上RCDIn，使干线上RCD误动，两者之间就失去了选择性。
通常，上下两级RCD 额定动作电流之比应大于2．5，当然，RCD选择性也可动作时间差异来达到。
一般对终端配电箱来说电源总断路器处RCD主要为防止电气火灾，可选用In＝100—300mA、时间t＝0．3s左右产品，如梅兰日兰vigiS型产品。
支线上RCD主要为防止人身电击，可选用In＝6—30mA(视具体使用场合)、瞬动型产品，如梅兰日兰vigi 型产品。
4．TT系统，装有RCD支路与不装RCD支路不应使用公共接极。
TT制接系统因中性点接与凹线接分开，个性线N与PE线无连接，供电线路一般较长，相—回路阻抗较大，发生单相接故障时，线路保护装置不能可靠切断电源，容易造成电击和火灾事故，这种系统中装设RCD作单相接保护是有效措施之一。
但个别装RCD分支回路必须有单独接极与PE线，否则当未装RCD回路发生漏电时，会PE线傅u装有RcD设备外壳上，但RCD不动作；而造成电击事故。
，必须有独立接板与PE线专供有RCD分支回路用，它们之间不能有电气连接。
5．目前我国生产RCD有两种形式，一种为电磁式(ELM)，另一种为电子式(ELE)。
