齿轮检测技术

齿轮磨损检测方法齿轮是一种常见的机械传动装置，广泛应用于各种机械设备中。

然而，长时间的使用和负载使得齿轮容易出现磨损，这将严重影响机械设备的性能和寿命。

因此，及早检测齿轮的磨损程度，对于及时采取维修和修复措施至关重要。

本文将介绍几种常用的齿轮磨损检测方法。

第一种检测方法是使用噪声分析技术。

齿轮在运行时会产生一定的噪声，而磨损齿轮通常会产生特殊的噪声模式。

通过使用声音传感器，可以将齿轮的噪声信号收集并进行分析。

在分析过程中，可以根据噪声的频率和振幅变化来确定齿轮的磨损程度。

这种方法非常简便易行，而且可以在线实时监测齿轮的磨损情况。

第二种检测方法是使用热图像技术。

齿轮磨损会导致能量的散失，进而产生热量。

通过使用红外热像仪，可以观察到齿轮表面的温度分布。

正常的齿轮通常应该有均匀的温度分布，而磨损严重的齿轮则往往会有明显的温度集中区域。

通过这种方法，可以精确地确定齿轮磨损的位置和程度，为维修提供参考依据。

第三种检测方法是使用振动分析技术。

齿轮在运行时会产生一定的振动信号，而磨损齿轮通常会产生与传动频率相关的振动信号。

通过使用振动传感器，可以将齿轮的振动信号收集并进行频谱分析，从而确定齿轮的磨损情况。

这种方法的优点是不需要拆卸齿轮就可以进行检测，非常适用于现场监测和故障诊断。

除了以上几种常用的齿轮磨损检测方法外，还有一些其他的方法也可以用于检测齿轮的磨损程度。

例如，光学检测方法可以使用高倍率显微镜观察齿轮表面的微小磨损痕迹。

电化学检测方法可以通过测量齿轮表面的电化学特性来确定磨损程度。

磁粉检测方法可以利用磁性液体和磁粉检测仪，观察齿轮表面的裂纹和磨损情况。

综上所述，齿轮磨损的检测对于及早发现问题，及时采取维修措施至关重要。

不同的检测方法各有优劣，可以根据具体情况选择适合的方法进行检测。

通过有效的齿轮磨损检测，可以保证齿轮传动装置的正常运转，延长设备的使用寿命，提高生产效率。

第四种检测方法是使用纹影法。

纹影法是一种基于光学原理的非接触式检测方法，通过观察齿轮表面上产生的纹影图案来识别齿轮的磨损程度。

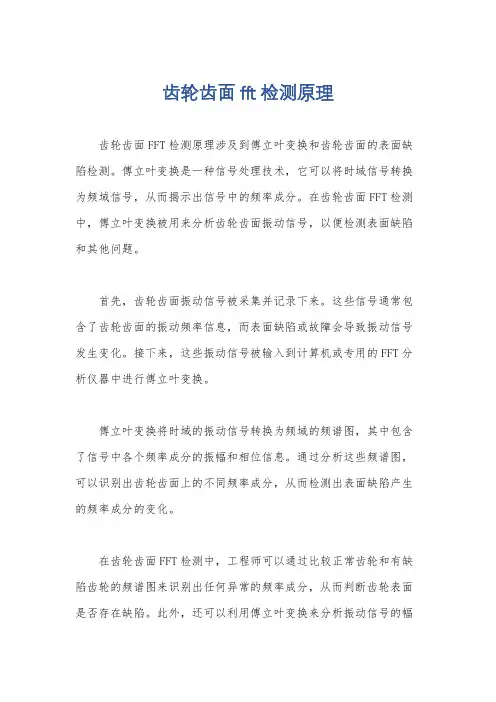

齿轮齿面fft检测原理
齿轮齿面FFT检测原理涉及到傅立叶变换和齿轮齿面的表面缺陷检测。

傅立叶变换是一种信号处理技术，它可以将时域信号转换为频域信号，从而揭示出信号中的频率成分。

在齿轮齿面FFT检测中，傅立叶变换被用来分析齿轮齿面振动信号，以便检测表面缺陷和其他问题。

首先，齿轮齿面振动信号被采集并记录下来。

这些信号通常包含了齿轮齿面的振动频率信息，而表面缺陷或故障会导致振动信号发生变化。

接下来，这些振动信号被输入到计算机或专用的FFT分析仪器中进行傅立叶变换。

傅立叶变换将时域的振动信号转换为频域的频谱图，其中包含了信号中各个频率成分的振幅和相位信息。

通过分析这些频谱图，可以识别出齿轮齿面上的不同频率成分，从而检测出表面缺陷产生的频率成分的变化。

在齿轮齿面FFT检测中，工程师可以通过比较正常齿轮和有缺陷齿轮的频谱图来识别出任何异常的频率成分，从而判断齿轮表面是否存在缺陷。

此外，还可以利用傅立叶变换来分析振动信号的幅
值和相位信息，以更全面地评估齿轮齿面的健康状况。

总的来说，齿轮齿面FFT检测原理基于傅立叶变换技术，通过分析齿轮齿面振动信号的频谱图来检测表面缺陷和其他问题，为齿轮设备的健康状态提供重要的信息。

齿轮检测报告一、背景介绍齿轮是机械传动系统中不可或缺的部件，而齿轮的质量直接影响机械传动系统的性能。

由于齿轮制造和装配的复杂性，齿轮检测变得尤为重要，因为它可以为齿轮制造和装配过程提供质量保证。

二、齿轮检测的目的齿轮检测的主要目的是检查齿轮的几何特征，如齿宽、齿高、分度圆直径、齿距等，并确保这些几何特征符合规定的技术标准。

此外，齿轮检测还可以检测齿轮的磨损情况，并为机械传动系统的维护和修理提供支持。

三、齿轮检测的方法常见的齿轮检测方法包括齿轮外形检测、齿轮硬度检测、齿轮精度检测等。

其中，齿轮外形检测通常使用投影仪或三坐标测量仪进行，通过对齿轮表面进行光学扫描等处理，得到齿轮的实际几何形状。

齿轮硬度检测是用来测量齿轮的硬度和韧度，通常使用硬度计或冲击试验机等设备。

齿轮精度检测主要是用来检测齿轮的形位误差和传动误差，通常使用齿轮检测仪器和设备完成。

四、齿轮检测的标准齿轮的检测标准通常是由国际和国家标准制定的，其中，卡氏、ISO和AGMA是齿轮制造和检测领域最常见的标准和规范。

这些标准通过将齿轮的几何特征和质量级别分类，可以确保齿轮符合设计要求，并提供对齿轮质量的可靠保证。

五、齿轮检测报告的重要性齿轮检测报告是检测过程中记录的数据和结果的综合表述。

它提供了齿轮几何特征和质量级别的详细描述，并且可以为齿轮装配和维护过程提供重要参考。

而且，齿轮检测报告通常是齿轮质量问题的法律证明，在法律纠纷中具有重要作用。

六、齿轮检测报告的内容齿轮检测报告的内容通常包括齿轮外观和尺寸测试结果；齿轮硬度测试结果；齿轮精度测试结果；以及其他特殊测试结果等。

其中，齿轮外观和尺寸测试结果通常包括齿轮的几何特征和质量级别。

齿轮硬度测试结果包括齿轮的硬度和韧度等，而齿轮精度测试结果则包括齿轮的形位误差和传动误差等。

此外，齿轮检测报告还应包括齿轮的制造和装配过程，以及任何其他相关信息。

七、结论齿轮检测是机械传动系统中不可或缺的部分。

齿轮的质量直接关系到机械传动系统的性能和寿命。

常用设备检测方法一、齿轮的硬度检测方法齿轮的硬度检测一般是在热处理后的齿面上进行。

由于齿面受条件的限制，用洛氏法难于测量，可用里氏硬度或E型肖氏硬度计测量。

如技术条件许可，可在齿轮两侧端面靠近齿的圆弧表面用维氏或洛氏硬度法测定。

二、弹簧的硬度检测方法弹簧制件的硬度检测一般用洛氏硬度C标尺，在每个弹簧式样上测三点，两点合格则认定合格。

测试时硬度差不得大于5个硬度单位。

对热卷弹簧硬度检测时，需磨去0.5mm，消除表面脱碳层的影响。

冷卷弹簧经淬火（不超过两次），回火后其硬度值在44-52HRC范围内。

特殊情况硬度允许到55HRC。

热卷弹簧经淬火，回火处理后硬度应在40-50HRC范围内。

特殊情况可到55HRC。

三、活塞环的硬度检测方法活塞环的硬度检测一般用洛氏B标尺。

检测点距环开口处5-7mm，距开口90。

和开口处对面等三处测定（如右图）。

每处检测3点取平均值。

油环在相邻的实体部位测量测点距边缘≮1mm。

活塞环硬度检测点位置测定结果：合金铸铁环直径D≤150mm 98-108HRBD＞150mm 94-105HRB。

乌合金铸铁环：96—106HRB。

同一片环上硬度值差≯3 HRB。

四、焊接接头的硬度检测方法焊接接头及堆焊金属的硬度实验GB2654-89规定：焊接件硬度可用布氏、洛氏、维氏硬度试验方法检测。

试样检测面与支承面应经加工磨平。

厚度小于3mm的焊接接头允许在其表面测定硬度。

测定位置按下图焊接件硬度的测定位置标线进行。

测试时应注意避开焊接缺陷处。

焊接件硬度的测定位置标线五、金属覆盖层检测方法金属覆盖层主要有电沉积层，自催化气度层、喷涂层（包括爆炸喷涂和等离子喷涂层）以及铝材阳极氧化腹膜层等。

1、检测方法覆盖层硬度检测通常是应用显微和小负荷维氏硬度检测方法。

压头除维氏压头外，有时还应选用努普氏压头。

2、检测技术要求检测力大小应慎重选用，因为覆盖层一般都比较薄，如果检测力过大硬度值会受基体材料硬度的影响；如果检测力选用过小，容易引入较大误差，都会影响检测的准确性。

齿轮精度与检测技术手册
齿轮精度与检测技术手册
一、齿轮精度的定义
齿轮精度是指齿轮副在正常工作条件下能够符合预定的性能指标。

这
些性能指标包括噪声、振动、传动误差等等。

二、齿轮精度的影响因素
1.加工设备的精度
2.切削工具的质量
3.刀具的刃磨装置和磨削工艺
4.加工工艺参数的控制
三、齿轮精度的分类
1.精密齿轮：一般要求传动误差小于等于1′～2′，噪声级数不高于6级。

2.高精密齿轮：一般要求传动误差小于等于0.5′，噪声级数不高于5级。

3.超精密齿轮：一般要求传动误差小于等于0.3′，噪声级数不高于4级。

四、齿轮的检测方法
1.齿啮度测量法
2.重块法
3.网格法
4.光学测量法
5.声学测量法
五、齿轮的检测标准
1. JB/T5000-2007《齿轮检测规范》
2. GB/T10095-2008《齿轮用数字显示传动误差仪》
3. GB/T10096-2008《齿轮用数字显示噪声仪》
六、齿轮的质量控制
1.加工工艺的控制
2.检测方式的规范
3.配套检测设备的完善
4.数据分析和处理的及时性
以上是齿轮精度与检测技术手册的内容，希望对你有所帮助。

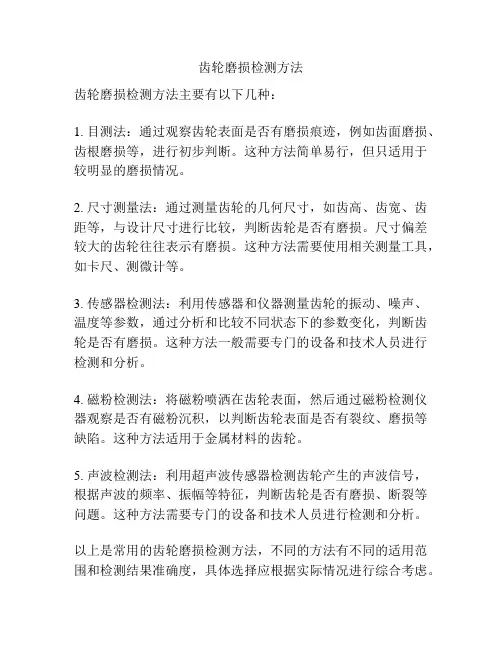

齿轮磨损检测方法
齿轮磨损检测方法主要有以下几种：
1. 目测法：通过观察齿轮表面是否有磨损痕迹，例如齿面磨损、齿根磨损等，进行初步判断。

这种方法简单易行，但只适用于较明显的磨损情况。

2. 尺寸测量法：通过测量齿轮的几何尺寸，如齿高、齿宽、齿距等，与设计尺寸进行比较，判断齿轮是否有磨损。

尺寸偏差较大的齿轮往往表示有磨损。

这种方法需要使用相关测量工具，如卡尺、测微计等。

3. 传感器检测法：利用传感器和仪器测量齿轮的振动、噪声、温度等参数，通过分析和比较不同状态下的参数变化，判断齿轮是否有磨损。

这种方法一般需要专门的设备和技术人员进行检测和分析。

4. 磁粉检测法：将磁粉喷洒在齿轮表面，然后通过磁粉检测仪器观察是否有磁粉沉积，以判断齿轮表面是否有裂纹、磨损等缺陷。

这种方法适用于金属材料的齿轮。

5. 声波检测法：利用超声波传感器检测齿轮产生的声波信号，根据声波的频率、振幅等特征，判断齿轮是否有磨损、断裂等问题。

这种方法需要专门的设备和技术人员进行检测和分析。

以上是常用的齿轮磨损检测方法，不同的方法有不同的适用范围和检测结果准确度，具体选择应根据实际情况进行综合考虑。

齿轮测量方法范文齿轮是传动机构中常见的一种零件，齿轮的形状和精度对传动系统的性能和寿命有重要影响。

因此齿轮的测量方法是非常重要的，下面将介绍一些常见的齿轮测量方法。

1.外径测量法齿轮的外径是最常见的尺寸要求之一，可以使用千分尺或者游标卡尺等传统测量工具来测量。

2.齿宽测量法齿宽是齿轮的另一个重要尺寸，可以使用游标卡尺或者外径千分尺来测量。

同时还可以使用齿宽测量仪等专用设备来进行更精确的测量。

3.齿顶高测量法齿顶高是齿轮齿形的一个重要参数，可以使用齿顶高测量仪来进行测量。

齿顶高测量仪是一种具有精确导引机构的测量设备，可以保证测量的准确性。

4.齿根高测量法齿根高也是齿轮齿形的一个重要参数，可以使用齿根高测量仪来进行测量。

齿根高测量仪与齿顶高测量仪原理类似，也具有精确导引机构，可以保证测量的准确性。

5.齿距测量法齿轮的齿距也是一个重要参数，可以使用齿距测量仪来进行测量。

齿距测量仪是一种精密的测量设备，可以直接测量出齿轮齿距的大小。

6.模数测量法模数是齿轮的设计参数之一，可以使用模数测量仪来进行测量。

模数测量仪是一种专用的测量设备，可以测量出齿轮的模数大小。

7.齿轮角度测量法齿轮的角度也是一个重要的测量参数，可以使用角度测量仪来进行测量。

角度测量仪可以测量出齿轮的齿轮片角、压力角等角度参数。

需要注意的是，在进行齿轮测量时，应尽量减小人为误差的影响。

可以通过选择合适的测量工具、合理安装工件以及使用专用测量设备等方式来提高测量的准确性。

此外，随着科技的进步，现代化的测量技术也被广泛应用于齿轮测量中。

例如，光电测量技术、激光测量技术等可以提高测量的精度和效率，为齿轮制造提供更加可靠的测量结果。

综上所述，齿轮的测量方法包括外径测量法、齿宽测量法、齿顶高测量法、齿根高测量法、齿距测量法、模数测量法和齿轮角度测量法等。

不同的测量方法适用于不同的齿轮尺寸和形状，选择适合的测量方法可以提高测量的准确性和效率。

同时，现代化的测量技术也为齿轮测量提供了更多的选择和可能性。

齿轮误差测量技术齿轮误差测量技术是一种用于评估齿轮传动精度的重要手段，它能够帮助我们了解齿轮系统的性能特征和运行稳定性。

本文将介绍齿轮误差测量技术的原理、方法和应用。

一、齿轮误差的定义齿轮误差是指齿轮齿面形状与标准理论齿面形状之间的偏差。

齿轮误差包括齿距误差、齿厚误差、齿形误差和齿向误差等。

这些误差会直接影响齿轮的传动性能和运行精度。

二、齿轮误差测量的原理齿轮误差测量的原理基于齿轮传动中齿轮的相对运动。

通过比较实际齿轮的齿面形状与理论标准齿面形状之间的差异，可以得到齿轮的误差信息。

三、齿轮误差测量的方法1. 压痕法：利用齿轮传动中的轻微滑动，通过测量齿面的压痕形状和尺寸来推测齿轮的误差。

2. 测量仪法：使用齿轮测量仪器，如齿轮测量机、齿轮检测仪等，通过测量齿轮齿距、齿厚、齿形等参数来评估齿轮的误差。

3. 光学法：利用光学原理，通过测量齿轮齿面的反射光线，可以得到齿轮的误差信息。

4. 数学建模法：采用计算机模拟和数学建模的方法，通过建立齿轮传动的数学模型，可以计算出齿轮的误差。

四、齿轮误差测量的应用1. 齿轮制造和质量控制：齿轮误差测量技术可以用于齿轮的制造过程中，帮助制造商控制齿轮的质量，提高齿轮的精度和可靠性。

2. 齿轮故障诊断：通过测量齿轮的误差，可以判断齿轮是否存在故障或磨损，及时进行维修和更换，避免齿轮故障对机械设备的影响。

3. 齿轮优化设计：通过分析齿轮的误差信息，可以优化齿轮的设计和制造工艺，提高齿轮的传动效率和性能。

4. 齿轮研究和发展：齿轮误差测量技术可以用于齿轮的研究和发展，帮助研究人员了解齿轮的性能特点，推动齿轮技术的进步和创新。

总结起来，齿轮误差测量技术可以帮助我们评估齿轮的传动精度和运行稳定性。

通过测量齿轮的误差，可以指导齿轮的制造、质量控制和故障诊断，同时也促进了齿轮技术的研究和发展。

在实际应用中，我们可以根据具体情况选择合适的测量方法和仪器，以获得准确可靠的齿轮误差信息。

汽车齿轮传动系统试验检测技术及设备发展趋势摘要：本文旨在介绍汽车齿轮传动系统试验检测技术及其设备发展趋势。

首先，对汽车齿轮传动系统试验检测的重要性进行了阐述。

接着，总结了目前常用的汽车齿轮传动系统试验检测技术，包括静态试验和动态试验两种方法。

然后，分析了这些技术的优缺点，并提出了改进方向和未来发展趋势。

最后，对相关设备的发展进行了探讨，包括试验台、传感器、数据采集与处理系统等设备的改进和创新。

关键词：汽车齿轮传动系统；试验检测技术；设备；发展趋势引言汽车齿轮传动系统作为汽车驱动装置的核心组成部分，其可靠性和稳定性对汽车行驶安全和性能具有重要影响。

因此，对汽车齿轮传动系统的试验检测技术的研究和应用具有重要意义。

目前，随着科学技术的快速发展，汽车齿轮传动系统试验检测技术也在不断革新和创新。

本文旨在探讨当前主流的试验检测技术，并展望其未来的发展趋势，。

1齿轮结构齿轮是一种常见的机械结构，它由两个或多个齿轮啮合组成。

齿轮通常以圆形或圆弧形状进行设计，其表面有一系列的凹凸齿槽。

通过将多个齿轮嵌合在一起，并使其齿槽相互啮合，可以实现传递力量和运动的功能。

齿轮系统广泛应用于各种机械装置和工业设备中，如汽车变速器、机械手臂、发电机等。

其主要作用是传递转动力和扭矩，实现速度调节、力量放大和方向改变等功能。

2齿轮结构的特点2.1齿轮具有传动效率高的特点。

由于齿轮的接触刚度大、传动比稳定，因此其传动效率相对较高。

这使得齿轮在各种机械传动系统中广泛应用。

2.2齿轮具有传动转矩大的特点。

齿轮之间通过啮合来传递转矩，由于齿轮的接触面积较大，可以承受较大的转矩，从而实现较大的传动力矩。

2.3齿轮具有传动平稳的特点。

由于齿轮的啮合过程相对平稳，牙齿之间的载荷分布均匀，在传动过程中不会出现突然的冲击或振动，因此齿轮传动具有较好的平稳性。

2.4齿轮具有可靠性好的特点。

齿轮制造工艺相对成熟，齿轮材料的选择和加工经验丰富，因此齿轮的可靠性相对较高。
