桥式起重机的使用说明书
说明书是包括桥式起重机在内许多物品或是机械必备的一个附着产品，一个电器设备，在没有说明书的情况下许多人都会使用，但使用只是电器的一个方面，若是不知道在使用过程中要注意的事项，那将带来很严重的后果，轻则毁坏电器，重则产生爆炸之类的事故，对人身和财产带来极大的影响。
同样的，宝威起重认为桥式起重机使用说明书也是其中的一个重要部分，对起重机驾驶员来说更是重中之重。
一份桥式起重机使用说明书里包含了如何正确操作起重机、在操作起重机的过程中应当注意的事项、在操作前要准备和注意的事项、起重机作业完成后要注意的事项等等。
桥式起重机驾驶员在操作过程中都容易出现一些错误的操作，这些错误的操作随时都会给带来极大的隐患，而且有的驾驶员在操作前没有做好必要的准备、更有的驾驶员认为在完成操作后就可以一走了之了。
以上的种种错误意识和行为都给起重机和驾驶员的带来了极大的隐患，同时还有可能影响到整个工作项目。
lhy冶金葫芦双梁行车标准概述及解释说明1. 引言1.1 概述本文旨在对lhy冶金葫芦双梁行车标准进行综述和解释说明，通过对该标准的定义、背景、详解以及实际应用案例的分析与评价，总结出其优势和应用前景，同时提出对标准的改进建议，并展望未来发展的方向。
1.2 文章结构本文包含引言、lhy冶金葫芦双梁行车标准的定义和背景、lhy冶金葫芦双梁行车标准详解、实际应用案例分析及评价以及结论五个部分。
其中，引言部分将对全文进行简要介绍，明确文章目的和结构。
1.3 目的本文的目的在于提供读者对lhy冶金葫芦双梁行车标准有一个清晰而全面的认识。
通过描述该标准的定义和背景，读者可以了解到该标准所涵盖的范围及其适用情境。
接着对该标准进行详细解析，包括其结构、组成要素、技术要求等方面，以便读者深入理解该标准实施中需要关注的重点内容。
同时，通过实际应用案例的分析，读者可以了解该标准在不同场景下的具体效果和应用经验，以及相关公司或工厂对该标准进行改进所取得的成果和效益。
最后，本文将总结出冶金葫芦双梁行车标准的优势和应用前景，并提出对标准执行情况的评价和改进建议，以及对未来发展的展望和研究方向。
通过阅读本文，读者将能够全面了解lhy冶金葫芦双梁行车标准，为相关从业人员提供指导，并促进该行业更好地发展。
2. lhy冶金葫芦双梁行车标准的定义和背景2.1 定义和范围说明lhy冶金葫芦双梁行车是一种特殊类型的起重机，主要用于冶金行业中的物料搬运和装卸工作。
该标准旨在规范lhy冶金葫芦双梁行车的设计、制造、安装、使用和维护等方面的要求。
lhy冶金葫芦双梁行车标准适用于各类冶金工厂、钢铁企业以及其他需要进行大批量物料搬运的场所。
它可以用于室内或室外作业，应根据实际情况选择合适的型号和配置。
2.2 冶金葫芦双梁行车的特点和用途lhy冶金葫芦双梁行车具有以下特点：1) 双梁结构：采用了两根平行排列的钢梁作为支撑架，增强了整个起重机的稳定性和承载能力。
LH10/3-10.5电动双梁桥式起重机操作规程一、技术性能和参数车轮直径：400mm电压：380V最大功率：16-30KW起重量：15T二、操作步骤1.开车前检查机械、电气部分和防护保险装置正常、灵活可靠。
2.将所有控制手柄板至零位，送电，鸣铃示警后试车。
3.将大车移至吊运物上部，调整好小车的位置。
4.在指挥人员的指挥下放下吊钩，等待起吊。
5.接到起吊指令后，缓缓起吊，经试吊，确认可靠后开始起吊。
6.调整好调运物的高度和位置。
7.移动吊运物到指定位置上部。
8.轻轻下落吊运物，到指定位置。
9.摘下吊钩后，收起吊钩，将小车移动到操作室端，起重机停在规定位置。
10.将所有控制手柄板至零位，关闭电源，关闭操作室栅门。
三、紧急情况处理1．在工作时如电气设备，电路制动器等发生损坏或电压突然下降很剧烈必须很快停止工作，将电源切断后进行检查。
2．如发现轴承有轧轧声响或过热现象，应检查是否装配不正确，配件有所损坏及润滑油不足等情况并及时校正。
四、注意事项1．轮缘的凸轮如有凹陷超过3mm即应报废。
2．定期检查减速机齿轮牙齿的磨损情况及啮合的正确性。
3．非本岗位操作人员未经批准不得操作本机，任何人不得随意拆掉或放宽安全保护装置等。
五、故障查询及排除1．制动器刹车不灵，制动力矩小，有溜钩现象。
1.1制动轮表面有油污，摩擦系数减小导致制动力矩减小；清除油污。
1.2制动瓦衬磨损严重，铆钉裸露；更换制动瓦衬。
1.3主弹簧张力调整不当或弹簧疲劳、老化；重新调整或更换主弹簧。
1.4电磁铁冲程调整不当；重新调整电磁铁冲程。
引言概述：正文内容：一、桥式起重机的基本结构和工作原理1.主要构件介绍：包括主梁、大车、小车、起升机构、传动装置等。
2.工作原理解析：从电力系统、控制系统、传动系统等方面介绍桥式起重机工作的基本原理。
二、桥式起重机的操作方法1.操作前的准备工作：检查设备、检查安全装置、检查电源等。
2.起升操作流程：包括起升前的准备工作、起升操作步骤、起升结束后的处理措施等。
3.行走操作流程：涉及桥式起重机的前后、左右行走操作的详细步骤和注意事项。
三、桥式起重机的安全注意事项1.悬挂物的选择与固定：介绍悬挂物的选择要点、固定方法以及悬挂物重量的限制。
2.使用环境的要求：阐述适宜使用桥式起重机的环境要求，如空气湿度、温度、通风等。
3.操作人员的保护措施：包括人员需佩戴的防护装备、注意事项等。
四、桥式起重机的维修与保养1.维护保养的周期与项目：介绍桥式起重机的定期维护保养工作周期和具体的项目。
2.维修常见问题及解决方法：阐述桥式起重机在使用过程中可能遇到的常见问题及解决方法。
五、桥式起重机的性能优化和升级1.性能优化方法：包括装置更新、控制系统升级、智能化改造等。
2.维修与升级的时机与策略：在什么情况下需要进行维修与升级，以及如何制定合理的维修与升级策略。
总结：通过本文对桥式起重机的使用说明，我们了解了该设备的基本结构和工作原理，掌握了正确的操作方法和注意事项，还了解了维修与保养的重要性以及性能优化与升级的方法。
这些内容将有助于用户更好地操作和维护桥式起重机，确保其正常工作和延长使用寿命。
用户在使用桥式起重机时应时刻注意安全，遵守操作规程，以确保人身安全和设备的正常运行。
引言：桥式起重机是一种常见的重型起重设备，广泛应用于工业、建筑、港口等领域。
本文将为您提供一份详细的桥式起重机使用说明书，以帮助您正确使用和维护桥式起重机，确保操作安全和设备正常运行。
概述：桥式起重机是一种横跨在起重轨道上的大型起重设备，具有载荷能力强、运行稳定、适应性广的特点。
电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。

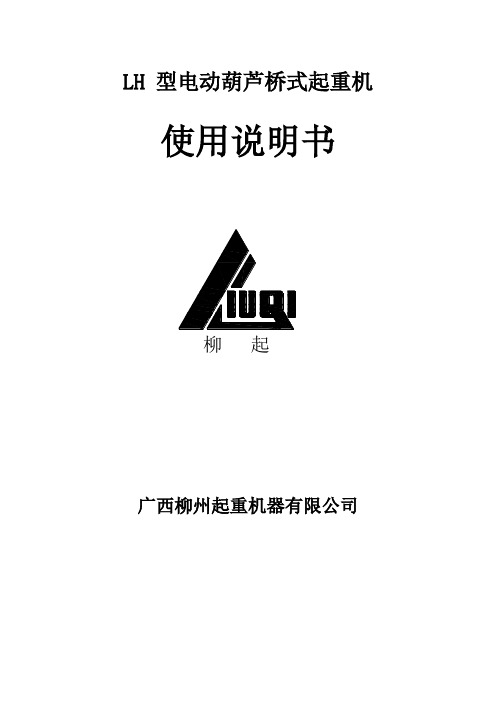

LH 型电动葫芦桥式起重机使用说明书柳 起广西柳州起重机器有限公司1616612目 录一、用途…………………………………………………………二、主要技术参数………………………………………………三、结构概述……………………………………………………（一）金属结构……………………………………………（二）起重机运行机构……………………………………（三）起升机构……………………………………………（四）小车运行机构………………………………………（五）其他设备……………………………………………四、电气系统……………………………………………………（一）电气设备……………………………………………（二）操纵原理……………………………………………五、安装和调整…………………………………………………（一）桥架拼装……………………………………………（二）小车安装……………………………………………（三）操纵室及其他安装…………………………………（四）电气设备安装………………………………………六、起重机的试运转……………………………………………七、维护、保养及安全操作注意事项…………………………（一）金属结构的维护和保养……………………………（二）电气设备的维护和保养……………………………（三）机械设备的维护和保养……………………………（四）安全操作注意事项…………………………………2 2 23 34 4 4 4 45 5 56 6 678 89 9 11一、用途电动葫芦桥式起重机普遍地用于车间内和仓库中吊运工件和货物之用，它是依靠沿厂房轨道方向的纵向移动，小车的横向移动和吊钩的升降运动来进行工作的。
本说明书包括技术参数、设备结构、性能和制造、安装和调试等方面的说明。
二、主要技术参数（一）主要技术参数1. LH16/3.2t×16m×9m主钩额定起升力 16t副钩额定起升力 3.2t工作级别 A5起重机跨度 16m主钩起升速度 3.5/0.35m/min副钩起升速度 8/0.8m/min主钩起升高度 9m副钩起升高度 9m主起升电动机功率 13/1.5kW副起升电动机功率 4.5/0.4kW小车行走速度 0～31m/min小车行走电机功率 2×1.1 kW大车行走速度 0～49m/min大车车轮直径φ350mm大车行走电机功率 2×4 kW（二）其它供电方式：安全滑触线导电电源： AC380V、50Hz操作方式：司机室操作2. LH10t×16m×9m主钩额定起升力 10t工作级别 A53161661起重机跨度 16m主钩起升速度 7/0.7m/min主钩起升高度 9m主起升电动机功率 13/1.5kW小车行走速度 0～27m/min小车行走电机功率 2×0.75 kW大车行走速度 0～47m/min大车车轮直径φ270mm大车行走电机功率 2×2.2 kW（二）其它供电方式：安全滑触线导电电源： AC380V、50Hz操作方式：司机室操作3. LH5t×16m×9m主钩额定起升力 5t工作级别 A5起重机跨度 16m主钩起升速度 8/0.8m/min主钩起升高度 9m主起升电动机功率 7.5/0.8kW小车行走速度 0～29m/min小车行走电机功率 2×0.55 kW大车行走速度 0～47m/min大车车轮直径φ270mm大车行走电机功率 2×1.5 kW（二）其它供电方式：安全滑触线导电电源： AC380V、50Hz操作方式：司机室操作4. LH10t×19m×9m主钩额定起升力 10t工作级别 A5起重机跨度 19m4主钩起升速度 7/0.7m/min主钩起升高度 9m主起升电动机功率 13/1.5kW小车行走速度 0～27m/min小车行走电机功率 2×0.75 kW大车行走速度 0～47m/min大车车轮直径φ270mm大车行走电机功率 2×2.2 kW（二）其它供电方式：安全滑触线导电电源： AC380V、50Hz操作方式：司机室操作三、结构概述整台起重机是由桥架、电动葫芦小车（装有起升机构和运行机构）、起重机运行机构、电气设备四大部分组成。
LH型电动葫芦双梁桥式起重机使用说明书安徽江淮起重运输机械有限公司一、概述LH型电动葫芦桥式起重机（简称葫双）系列，是以固式的电动葫芦（座式或挂式）作为起升机构（主钩和副钩），安装在小车上的桥式起重机。
本系列产品设有地面操纵和司机室操纵两个品种，144个规格。
该产品结构简单、重量轻、价格便宜，主要用于机械制造车间、仓库、装配及水电钻检修等场所的一般吊重、装卸作业。
本产品的工业环境温度为-25～40℃。
不适于用有爆炸危险、火灾危险的介质中和相对温度大于85%，充满腐蚀性气体的场所，也不适用于吊运溶化金属和有毒、易燃、易爆物品。
二、结构特征与工作原理本系列产品由桥架、小车、大车运行和电气四个主要部分组成。
采用固定式的钢丝绳或链条电动葫芦作为起升机构。
起重机装配试验应符合JB/T3695-2008《电动葫芦双梁桥式起重机》之规定，安装起重机时，必须按附图的规定进行安装。
起重机在拆卸运输和产品安装时，端梁的连接必须按图纸规定拆装。
（一）、桥架桥架有主梁、端梁、走台、导电架、大车导电线挡架、栏杆等部件组成。
本系列采用四梁结构，主梁与端梁用螺栓连接，非导电侧设一通长走台，小车馈电采用柔性扁电缆供电系统。
为了防止小车行驶到极限位置时，吊具或钢丝绳与电源滑线相碰，在桥架的两根主梁间，靠近电源一端设置了导线挡架。
（二）、小车本系列小车上的起升机构采用德马格钢丝绳电动葫芦，小车运行机构采用德马格驱动。
小车架采用纵梁和横梁均由H型钢焊接制成，各梁之间采用焊接连接。
（三）、大车大车运行机构采用分别驱动，采用SEW三合一减速电机RF系列。
（四）、电气系统1、概述起重机采用变频器调速，电器采用施耐德品牌。
起重机各个机构的运转，分别有遥控器或由地面控制按钮盒进行操作。
遥控器或地面控制按钮盒与电控设备相配合，对各机构电动机实现启动、调速、换向制动。
电控系统保证大车运行机构操作的主令控制器或地面控制按钮盒从慢速到快速还是直接操作到高速，都使运行电机从慢速启动而平稳地过渡到快速运行。
电动葫芦桥式起重机安装调试验收与使用维护说明书无锡市颂华起重机有限公司目录一、起重机主要性能参数及使用环境的要求 (2)二、各机构及各系统的原理及相应说明………………三、安装说明及其要求…………………………四、起重机架设说明及其要求…………………五、操作使用说明及其要求…………………………六、维护保养说明及其要求………………………七、保管、运输说明及其要求……………………八、安全注意事项……………………………………九、运转试验说明…………………………2（3）（4）（5）（6）（7）（8）（9）（10）一、起重机主要性能参数及使用环境的要求LH型电动葫芦桥式起重机(以下简称起重机)是与CD 1型（单速）或MD1型（双速）电动葫芦配套使用的一种有轨运行的轻小型起重机。
起重量为1～32t,跨度为7."5m～22."5m,工作级别为A3。
"使用于制造，装配，仓库等一般吊重场所。
本产品设有地面和操驶室两种操作方式，驾驶室又设有端面及侧面开门两种结构，以供用户选择。
起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据(见下表)。
LH20/5t-20."2 m电动葫芦桥式起重机型号A3驾操项目起升速度倍率钢丝绳卷筒直径/mm型号电动机功率/kw转速/r/min型号减速机制动器型号//主起升10t(CD120t-9m)V=3."5m/min26x37+NF -14-1770I/ZDS151-61."5/131.5/13930/付起升5t(CD3t-12m)V=8m/min16x37+NF -13-1670I/ZD 141-4F14."54.513803制动力矩//n.m项目运行速度/m/min车轮直径/mm转速/r/min电动机型号功率/kw型号速比型号制动器制动力矩/n.m//电源：3相380V50HZ起重机自重: 8."50t////大车运行机构20φ2701380ZDY3."00D2x1."5/小车运行机构20φZDY121-42x0."8/起重机轨道:15kg(小车) 38kg(大车)起重机最大轮压:二、各机构及各系统的原理及相应说明1、金属结构：本起重机主梁采用钢板焊成的箱体。
葫芦双梁桥式起重机技术说明一、葫芦双梁桥式起重机（以下简称起重机），是按国家标准“GB3811-2008起重机设计规范”设计制造的。
起升机构是配用电动葫芦，小车及大车的驱动装置，是一种标准性，通用性和互换性较高的新型结构起重机，已广泛用于工矿单位，生产企业，港口仓库等生产装配检修场地。
二、总体布置（1）葫双以正轨和偏轨箱式主梁为主体，将电动葫芦置于小车架上；大车运行机构主要由电动机、减速器、制动器、车轮组等组成。
小车驱动机构均海口三合一传动。
（2）桥架由两根主梁和两根端梁用高强度螺栓连接，构成完整的杠架，传动侧主梁置有走台和栏杆，被动侧主梁置有窄走台和滑线导电架（代栏杆）。
（3）操作方式有地面操作和司机室操作两种形式，亦可选用地面遥控装置，司机室操作采用四机构联台。
（4）电控箱固定在走台上，小车和大车运行装有限位装置和缓冲装置。
三、金属结构1、主要承载构件如：主梁、端梁、采用GB700-88标准中Q235-B钢材，最小板厚三-6mm,焊接工艺和焊缝的检查严格遵守相应的规范和标准并对焊缝进行超声波无损探伤，钢材表面进行抛丸处理，钢板表现的除锈达到GB8923标准中的Sa2.5级。
型钢为St3级并涂预处理底漆，底漆厚度15-20Mm,起重机成品一底三面漆，漆膜总厚度120W。
漆膜附着力符合GB9286规定的一级质量要求。
2、车轮材料为ZG50SiMn,齿轮材料为20CrMnTi 42CrMo等，轴的材料为45#钢。
3、车轮处理硬度：踏面和轮缘内侧面硬度（HB）>=300-380,深度20mm处，硬度（HB） >=260,车轮的踏面和轮缘内侧面上无铸造缺陷。
4、制动轮的制动面进行热处理，其-3mm硬度为HRC45-55,制动轮无裂纹、无缺陷。
5、吊钩材质为DG20#钢。
四、金属结构1、主梁为正轨箱型结构，具有良好的钢度（满载垂直静掇900）和强度，主梁的梁载自振频率）=2HZ。
起重机主梁整体焊接，不分段，大车运行机构电气设备均设置在桥架上。
