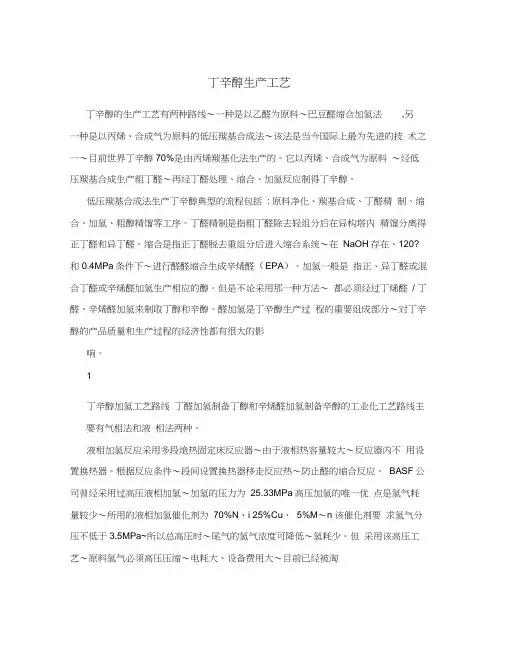

丁辛醇生产工艺丁辛醇的生产工艺有两种路线〜一种是以乙醛为原料〜巴豆醛缩合加氢法,另一种是以丙烯、合成气为原料的低压羰基合成法〜该法是当今国际上最为先进的技术之一〜目前世界丁辛醇70%是由丙烯羰基化法生产的。

它以丙烯、合成气为原料〜经低压羰基合成生产粗丁醛〜再经丁醛处理、缩合、加氢反应制得丁辛醇。

低压羰基合成法生产丁辛醇典型的流程包括: 原料净化、羰基合成、丁醛精制、缩合、加氢、粗醇精馏等工序。

丁醛精制是指粗丁醛除去轻组分后在异构塔内精馏分离得正丁醛和异丁醛。

缩合是指正丁醛脱去重组分后进入缩合系统〜在NaOH存在、120?和0.4MPa条件下〜进行醛醛缩合生成辛烯醛（EPA）。

加氢一般是指正、异丁醛或混合丁醛或辛烯醛加氢生产相应的醇。

但是不论采用那一种方法〜都必须经过丁烯醛/ 丁醛、辛烯醛加氢来制取丁醇和辛醇。

醛加氢是丁辛醇生产过程的重要组成部分〜对丁辛醇的产品质量和生产过程的经济性都有很大的影响。

1丁辛醇加氢工艺路线丁醛加氢制备丁醇和辛烯醛加氢制备辛醇的工业化工艺路线主要有气相法和液相法两种。

液相加氢反应采用多段绝热固定床反应器〜由于液相热容量较大〜反应器内不用设置换热器。

根据反应条件〜段间设置换热器移走反应热〜防止醛的缩合反应。

BASF公司曾经采用过高压液相加氢〜加氢的压力为25.33MPa高压加氢的唯一优点是氢气耗量较少〜所用的液相加氢催化剂为70%N、i 25%Cu、5%M〜n 该催化剂要求氢气分压不低于3.5MPa~所以总高压时〜尾气的氢气浓度可降低〜氢耗少。

但采用该高压工艺〜原料氢气必须高压压缩〜电耗大、设备费用大〜目前已经被淘汰。

BASF公司和三菱化成工艺中醛的加氢采用中压液相加氢工艺〜加氢压力为 4.0-5.0MPa〜加氢反应器形式采用填充床〜反应温度为60-190?。

气相加氢法由于操作压力相对较低〜工艺设备简单而被广泛应用。

目前〜工业上丁辛醇装置上大多采用铜系催化剂气相加氢工艺。

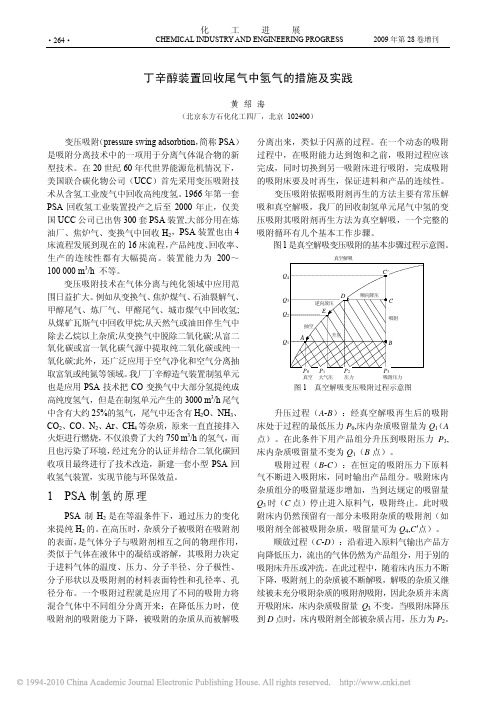

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2009年第28卷增刊·264·化工进展丁辛醇装置回收尾气中氢气的措施及实践黄绍海（北京东方石化化工四厂，北京 102400）变压吸附（pressure swing adsorbtion，简称PSA）是吸附分离技术中的一项用于分离气体混合物的新型技术。

在20世纪60年代世界能源危机情况下，美国联合碳化物公司（UCC）首先采用变压吸附技术从含氢工业废气中回收高纯度氢。

1966年第一套PSA回收氢工业装置投产之后至2000年止，仅美国UCC公司已出售300套PSA装置,大部分用在炼油厂、焦炉气、变换气中回收H2，PSA装置也由4床流程发展到现在的16床流程，产品纯度、回收率、生产的连续性都有大幅提高。

装置能力为200～100 000 m3/h 不等。

变压吸附技术在气体分离与纯化领域中应用范围日益扩大。

例如从变换气、焦炉煤气、石油裂解气、甲醇尾气、炼厂气、甲醛尾气、城市煤气中回收氢;从煤矿瓦斯气中回收甲烷;从天然气或油田伴生气中除去乙烷以上杂质;从变换气中脱除二氧化碳;从富二氧化碳或富一氧化碳气源中提取纯二氧化碳或纯一氧化碳;此外，还广泛应用于空气净化和空气分离抽取富氧或纯氮等领域。

我厂丁辛醇造气装置制氢单元也是应用PSA技术把CO变换气中大部分氢提纯成高纯度氢气，但是在制氢单元产生的3000 m3/h尾气中含有大约25%的氢气，尾气中还含有H2O、NH3、CO2、CO、N2、Ar、CH4等杂质，原来一直直接排入火炬进行燃烧，不仅浪费了大约750 m3/h的氢气，而且也污染了环境，经过充分的认证并结合二氧化碳回收项目最终进行了技术改造，新建一套小型PSA回收氢气装置，实现节能与环保效益。

1 PSA制氢的原理PSA制H2是在等温条件下，通过压力的变化来提纯H2的。

在高压时，杂质分子被吸附在吸附剂的表面，是气体分子与吸附剂相互之间的物理作用，类似于气体在液体中的凝结或溶解，其吸附力决定于进料气体的温度、压力、分子半径、分子极性、分子形状以及吸附剂的材料表面特性和孔径率、孔径分布。

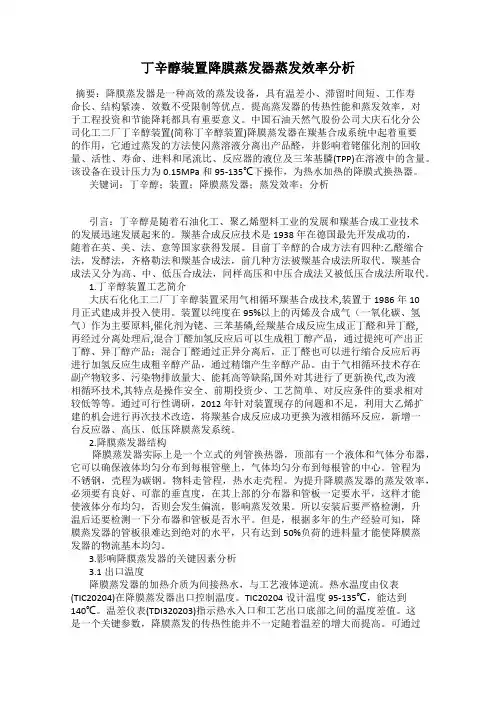

丁辛醇装置降膜蒸发器蒸发效率分析摘要：降膜蒸发器是一种高效的蒸发设备，具有温差小、滞留时间短、工作寿命长、结构紧凑、效数不受限制等优点。

提高蒸发器的传热性能和蒸发效率，对于工程投资和节能降耗都具有重要意义。

中国石油天然气股份公司大庆石化分公司化工二厂丁辛醇装置(简称丁辛醇装置)降膜蒸发器在羰基合成系统中起着重要的作用，它通过蒸发的方法使闪蒸溶液分离出产品醛，并影响着铑催化剂的回收量、活性、寿命、进料和尾流比、反应器的液位及三苯基膦(TPP)在溶液中的含量。

该设备在设计压力为0.15MPa和95-135℃下操作，为热水加热的降膜式换热器。

关键词：丁辛醇；装置；降膜蒸发器；蒸发效率；分析引言：丁辛醇是随着石油化工、聚乙烯塑料工业的发展和羰基合成工业技术的发展迅速发展起来的。

羰基合成反应技术是1938年在德国最先开发成功的，随着在英、美、法、意等国家获得发展。

目前丁辛醇的合成方法有四种:乙醛缩合法，发酵法，齐格勒法和羰基合成法，前几种方法被羰基合成法所取代。

羰基合成法又分为高、中、低压合成法，同样高压和中压合成法又被低压合成法所取代。

1.丁辛醇装置工艺简介大庆石化化工二厂丁辛醇装置采用气相循环羰基合成技术,装置于1986年10月正式建成并投入使用。

装置以纯度在95%以上的丙烯及合成气（一氧化碳、氢气）作为主要原料,催化剂为铑、三苯基磷,经羰基合成反应生成正丁醛和异丁醛,再经过分离处理后,混合丁醛加氢反应后可以生成粗丁醇产品，通过提纯可产出正丁醇、异丁醇产品；混合丁醛通过正异分离后，正丁醛也可以进行缩合反应后再进行加氢反应生成粗辛醇产品，通过精馏产生辛醇产品。

由于气相循环技术存在副产物较多、污染物排放量大、能耗高等缺陷,国外对其进行了更新换代,改为液相循环技术,其特点是操作安全、前期投资少、工艺简单、对反应条件的要求相对较低等等。

通过可行性调研，2012年针对装置现存的问题和不足，利用大乙烯扩建的机会进行再次技术改造，将羰基合成反应成功更换为液相循环反应，新增一台反应器、高压、低压降膜蒸发系统。

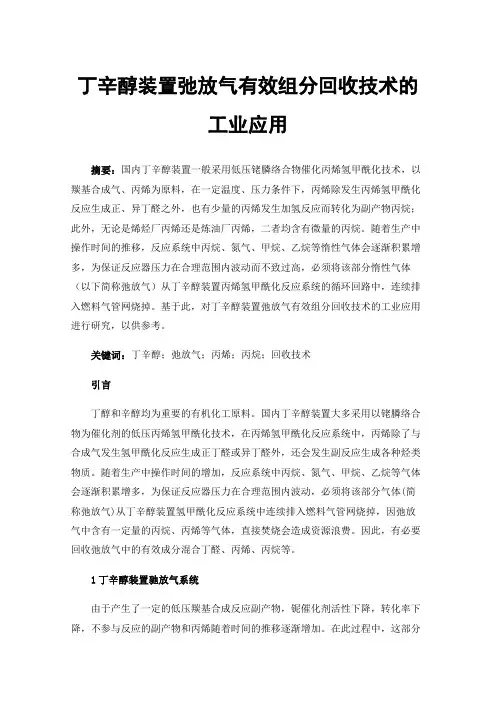

丁辛醇装置弛放气有效组分回收技术的工业应用摘要：国内丁辛醇装置一般采用低压铑膦络合物催化丙烯氢甲酰化技术，以羰基合成气、丙烯为原料，在一定温度、压力条件下，丙烯除发生丙烯氢甲酰化反应生成正、异丁醛之外，也有少量的丙烯发生加氢反应而转化为副产物丙烷；此外，无论是烯烃厂丙烯还是炼油厂丙烯，二者均含有微量的丙烷。

随着生产中操作时间的推移，反应系统中丙烷、氮气、甲烷、乙烷等惰性气体会逐渐积累增多，为保证反应器压力在合理范围内波动而不致过高，必须将该部分惰性气体（以下简称弛放气）从丁辛醇装置丙烯氢甲酰化反应系统的循环回路中，连续排入燃料气管网烧掉。

基于此，对丁辛醇装置弛放气有效组分回收技术的工业应用进行研究，以供参考。

关键词：丁辛醇；弛放气；丙烯；丙烷；回收技术引言丁醇和辛醇均为重要的有机化工原料。

国内丁辛醇装置大多采用以铑膦络合物为催化剂的低压丙烯氢甲酰化技术，在丙烯氢甲酰化反应系统中，丙烯除了与合成气发生氢甲酰化反应生成正丁醛或异丁醛外，还会发生副反应生成各种烃类物质。

随着生产中操作时间的增加，反应系统中丙烷、氮气、甲烷、乙烷等气体会逐渐积累增多，为保证反应器压力在合理范围内波动，必须将该部分气体(简称弛放气)从丁辛醇装置氢甲酰化反应系统中连续排入燃料气管网烧掉，因弛放气中含有一定量的丙烷、丙烯等气体，直接焚烧会造成资源浪费。

因此，有必要回收弛放气中的有效成分混合丁醛、丙烯、丙烷等。

1丁辛醇装置驰放气系统由于产生了一定的低压羰基合成反应副产物，铌催化剂活性下降，转化率下降，不参与反应的副产物和丙烯随着时间的推移逐渐增加。

在此过程中，这部分气体从系统循环中不断排出，废气中含有大量丙烷和丙烯，回收价值高。

目前，系统中的废气要么进入燃料收集器，要么直接插入火炬，不仅造成巨大的资源浪费，而且污染环境。

由于压缩能力和冷凝温度，无法使用传统的冷凝过程进行回收。

2弛放气有效组分回收工艺技术介绍该丁辛醇装置弛放气有效组分回收系统的工艺采用“脱醛－氨制冷－稳定－精馏分离”技术，先经脱丁醛塔得到副产品混合丁醛等重组分，再经氨循环制冷系统进一步将塔顶的Ｃ３等轻组分冷凝为液态，接着通过稳定系统（即Ｔ３０１Ａ／Ｂ、Ｔ３０２Ａ／Ｂ与Ｖ０１０３组成的稳定脱不凝气系统）除去不凝气（氢气、氮气、一氧化碳等）和微量的丁醛和水分，最后经丙烷丙烯精馏塔分离得到丙烯和丙烷产品。
