英制螺纹标注说明

  • 格式：pdf
  • 大小：62.79 KB
  • 文档页数：3

一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文词组的缩写：
统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；
UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.) UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)
UNC：粗牙系列(Coarse-Thread Series)；
UNF：细牙系列(Fine-Thread Series)；
UNEF：超细牙系列(Extra-Fine-Thread Series)；
UNS：特殊螺距系列(Selected Combinations和Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；
另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举
二、标注方法:
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm 长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

螺纹配合等级：
三、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：
1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。

1A级公差比2A 级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。

1B级比2B级大50%，比3B级大75%。

实例：1/4-28 UNF-1B 这是一个英制螺纹的标注 1/4 是螺纹公称直径 28 是指每一英寸28个牙,即牙距为1/28英寸,25.4mm/28 。

UN 是螺纹的标准牙型,牙顶角为60度。

螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

一吋等于8分，1/4 吋就是2分，如此类推。

国外常用英制螺纹的代号、名称和标准号：
B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹 B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹
Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹
Whit 惠氏牙型的非标准螺纹
以上为英国标准BS84 牙型角为55°的英制螺纹
UN 恒定螺距系列的统一螺纹
UNC 粗牙系列的统一螺纹
UNF 细牙系列的统一螺纹
UNEF 超细牙系列的统一螺纹
UNS①特殊系列的统一螺纹
UNR 圆弧牙底恒定螺距系列的统一螺纹
UNRC 圆弧牙底粗牙系列统一螺纹
UNRF 圆弧牙底细牙系列统一螺纹
UNREF 圆弧牙底超细牙系列统一螺纹
UNRS 圆弧牙底特殊系列统一螺纹
以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹
NPT②一般用途的锥管螺纹
NPSC 管接头用直管螺纹
NPTR 导杆连接用锥管螺纹
NPSM 机械连接用直管螺纹
NPSL 锁紧螺母用直管螺纹
NPSH 软管连接用直管螺纹
以上为美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹
NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型
PTF-SAE SHORT 干密封短型锥管螺纹美国标准ANSIB1.20.3 Ⅱ型
NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 Ⅲ型
NPS1 干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 Ⅳ型
ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹
①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。

螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距＝25.4/11＝2.309mm。

合集下载

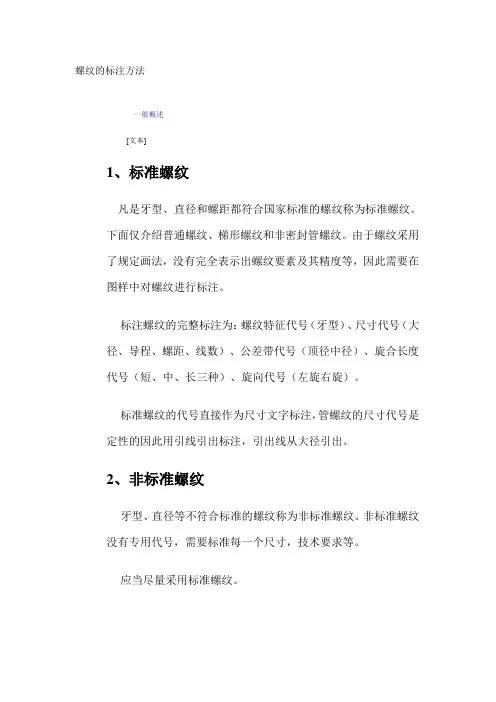

管螺纹(英制)标注方法

管螺纹(英制)标注方法

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

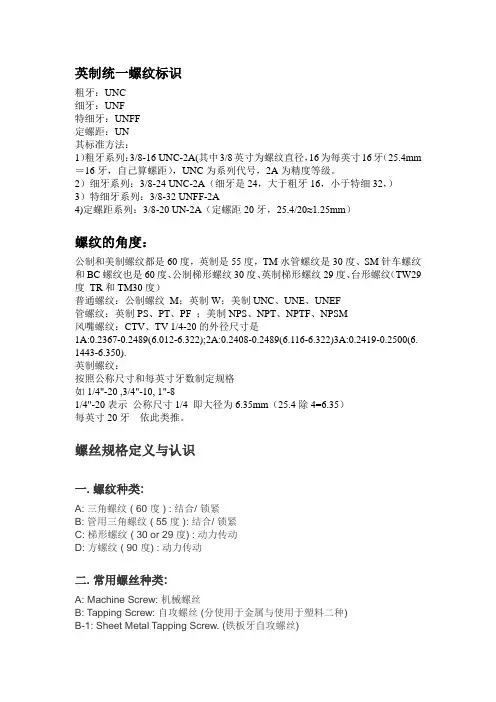

英制统一螺纹标识

英制统一螺纹标识

英制统一螺纹标识粗牙：UNC细牙：UNF特细牙：UNFF定螺距：UN其标准方法：1）粗牙系列：3/8-16 UNC-2A(其中3/8英寸为螺纹直径，16为每英寸16牙（25.4mm ＝16牙，自己算螺距），UNC为系列代号，2A为精度等级。

2）细牙系列：3/8-24 UNC-2A（细牙是24，大于粗牙16，小于特细32，）3）特细牙系列：3/8-32 UNFF-2A4)定螺距系列：3/8-20 UN-2A（定螺距20牙，25.4/20≈1.25mm）螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6. 1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20表示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙依此类推。

螺丝规格定义与认识一. 螺纹种类:A: 三角螺纹 ( 60 度 ) : 结合/ 锁紧B: 管用三角螺纹 ( 55 度 ): 结合/ 锁紧C: 梯形螺纹 ( 30 or 29 度) : 动力传动D: 方螺纹 ( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金 5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度 (mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字 ( Minus )b. Phillips: 十字 ( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向 (只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头 (锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝 :于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝.a.一般以番号标示, 如 #2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番 56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番 32 牙e. #10-24 (0.190-24): 10 番 24 牙B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙 : 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制螺纹标注方法

英制螺纹标注方法

英制螺纹标注方法英制螺纹标注方法是指在工程图纸、零部件图纸等技术文件中对英制螺纹尺寸进行标注的方法。

正确的螺纹标注方法对于工程制图和零部件加工具有重要意义，能够有效地指导加工和检验工作，保证产品质量，提高工作效率。

下面将详细介绍英制螺纹标注的方法和要点。

1. 标注位置。

螺纹标注通常位于零件的轴线上方，与轴线平行，标注线一般为细实线。

标注箭头指向被标注的螺纹，箭头线长为3mm，箭头头部为45度斜线。

2. 标注内容。

标注内容包括螺纹直径、螺距和螺纹种类。

螺纹直径一般用字母"D"表示，后跟直径尺寸，如D1/2表示直径为1/2英寸的螺纹。

螺距一般用字母"P"表示，后跟螺距尺寸，如P12表示螺距为12个螺纹每英寸。

螺纹种类一般用字母"UN"表示，后跟螺纹种类，如UNF表示精密螺纹。

3. 标注方式。

螺纹标注的方式有两种，一种是直接标注法，即在零件图上直接标注螺纹的直径、螺距和种类；另一种是引线标注法，即在零件图旁边画出螺纹的剖面图，然后在剖面图上标注螺纹的直径、螺距和种类。

4. 标注尺寸。

螺纹标注的尺寸一般采用英制单位，如英寸、螺距等。

标注时要注意使用正确的尺寸符号和单位，确保标注的准确性和统一性。

5. 标注要点。

在进行螺纹标注时，需要注意以下几个要点，首先，标注要清晰、准确，字迹工整，以便于阅读和识别；其次，标注要统一，同一种类的螺纹要采用相同的标注方法和格式；最后，标注要与图纸上的其他内容协调一致，不得与其他标注、尺寸符号发生混淆或重叠。

6. 标注示例。

以下是一个螺纹标注的示例，D1/2-12 UNF，表示直径为1/2英寸、螺距为12个螺纹每英寸的精密螺纹。

总结：英制螺纹标注方法是工程制图中的重要内容，正确的标注方法能够有效地指导加工和检验工作，保证产品质量。

在进行螺纹标注时，需要注意标注位置、内容、方式、尺寸和要点，确保标注的清晰、准确、统一和协调一致。

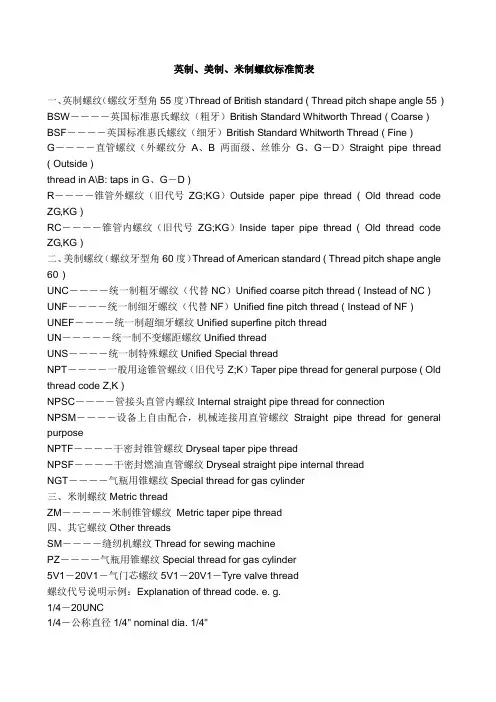

英制美制米制螺纹标准简表
