英制螺纹对照表知识讲解

最全英制螺纹规格表RC2英⼨锥管螺纹，每英⼨11⽛，螺距=25.4/11即2.309，⽛⾼（深）=2.309×0.64即1.479，锥度是固定的即1：16，R等于1/32乘以长度，1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32，长度意思是：定位点加有效长度，⽐如我定位3.0，有效长度是12.0，R=1/32 X（3+12）=0.46875英制密封管螺纹的基本尺⼨及其公差配合⽅式英制密封管螺纹有两种配合⽅式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采⽤“柱/锥”配合螺纹；⽽欧洲以外国家则主要采⽤“柱/锥”配合螺纹.两种螺纹的检验量规存在⼀定不同；⽬前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺⼨代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使⽤）；R2（与英制密封圆锥内螺纹配合使⽤）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利⽤RP/R1，RC/R2分别表⽰“柱/锥”和“锥/锥”螺纹副.2、⾮密封管螺纹英制⾮密封管的基本尺⼨及其极限偏差标记:英制⾮密封管螺纹的完整标记由螺纹特征代号，螺纹尺⼨代号，中径公差等级代号和旋向代号组成英制⾮密封圆柱螺纹的特征代号为：G对英制⾮密封圆柱内螺纹，其中径公差等级代号省略不标；⽽英制⾮密封圆柱外螺纹的中径公尺等级代号分别为A和B左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标当表⽰英制⾮密封管螺纹的螺纹副时，仅标注外螺纹的标记代号⽰例：尺⼨代号为2的右旋，⾮密封圆柱内螺纹：G2尺⼨代号为3的A级，右旋，⾮密封圆柱外螺纹：G3A尺⼨代号为4的B级，左旋，⾮密封圆柱外螺纹：G4B-LH尺⼨代号为2的右旋，⾮密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加⼯内孔螺纹的是管螺纹丝锥加⼯外螺纹的有板⽛。

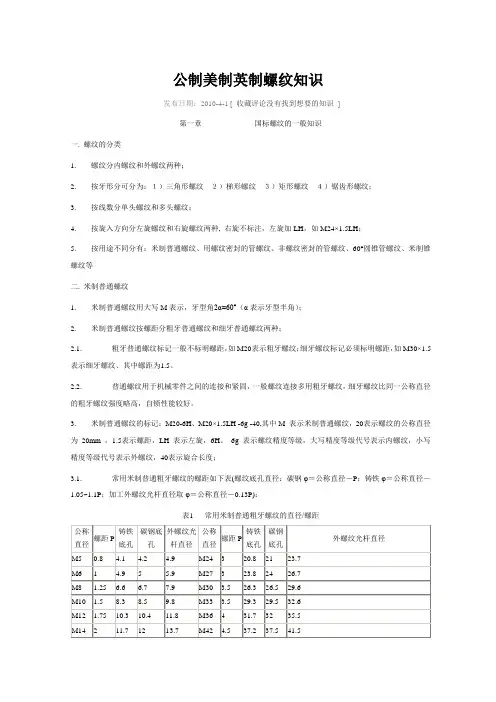

公制美制英制螺纹知识发布日期：2010-4-1 [ 收藏评论没有找到想要的知识]第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH -6g -40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm ，1.5表示螺距，LH表示左旋，6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

英制螺纹标准尺寸表英制螺纹是一种常见的螺纹标准，广泛应用于机械制造、航空航天、汽车制造等领域。

了解英制螺纹的标准尺寸对于工程师和技术人员来说至关重要。

本文将详细介绍英制螺纹的标准尺寸表，帮助读者更好地理解和应用英制螺纹标准。

1. 英制螺纹的基本概念。

英制螺纹是一种以英寸为单位的螺纹标准，其主要特点是螺距和螺纹直径均采用英制单位。

英制螺纹通常用于对螺纹连接强度要求较高的场合，如机械零件的连接和固定。

在英制螺纹标准中，常见的螺纹类型包括UNC（粗牙）、UNF（细牙）和UNEF（特细牙）等。

2. 英制螺纹的标准尺寸表。

英制螺纹的标准尺寸表包括螺纹直径、螺距、螺纹长度等重要参数。

以下是常见英制螺纹的标准尺寸表，供读者参考：UNC（粗牙）螺纹标准尺寸表。

螺纹直径（英寸）螺距（每英寸螺纹数）。

1/4 20。

5/16 18。

3/8 16。

7/16 14。

1/2 13。

5/8 11。

3/4 10。

1 8。

UNF（细牙）螺纹标准尺寸表。

螺纹直径（英寸）螺距（每英寸螺纹数）。

1/4 28。

5/16 24。

3/8 24。

7/16 20。

1/2 20。

5/8 18。

3/4 16。

7/8 14。

1 12。

UNEF（特细牙）螺纹标准尺寸表。

螺纹直径（英寸）螺距（每英寸螺纹数）。

1/4 32。

5/16 32。

3/8 32。

7/16 28。

5/8 24。

3/4 20。

7/8 18。

1 14。

3. 如何选择合适的英制螺纹。

在实际工程中，选择合适的英制螺纹尺寸是非常重要的。

一般来说，螺纹直径越大，连接零件的强度越大，但也会增加零件的重量和体积。

因此，在选择英制螺纹尺寸时，需要综合考虑连接零件的强度要求、重量和体积限制等因素，合理选择螺纹直径和螺距。

4. 结语。

英制螺纹标准尺寸表是工程设计和制造中的重要参考依据，通过了解和掌握英制螺纹的标准尺寸，可以更好地进行螺纹连接设计和选择，提高零件的连接强度和可靠性。

希望本文能够帮助读者更好地理解和应用英制螺纹标准，为工程实践提供参考和指导。

螺纹详解之英制螺纹详细说明一、严格地说，UN、UNR、UNC、UN、UNS以及UNE是螺纹系列的规定代号，而不是某些英文词组的缩写：统一螺纹：Uniied Screw Threds( 由英国(United Kingdom)、加拿大(Cnd)和美国(United Sttes)於948年共同制定；UN：外螺纹设计牙型根部可平可圆( lt root contour is speciied ,but it is necessry to provide or some threding toolcrest wer, hence rounded root contour clered beyond the 0.25p lt width o the Bsic Proile is optionl.)UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rte o threding tool crest wer nd to improve tiguestrength o lt root thred, the Design Proile o the UNR thred hs non-reversing continuous curved root tngent to thethred lnks t depth o 0.625 H.)UNC：粗牙系列(Corse-Thred Series)；UN：细牙系列(ine-Thred Series)；UNE：超细牙系列(Extr-ine-Thred Series)；UNS：特殊螺距系列(Selected Combintions和Other Threds o Specil Dimeters, Pitches, nd Lengths oEnggement)；另外还有恒定螺距系列(Constnt Pitch Series)，有8UN、12UN、16UN等等，不一一列举二、标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UN，特细牙系列UN，外加一个定螺距系列UN。
