常见变送器的工作原理常见变送器的工作原理作者：未知文章来源：网络点击数：463 更新时间：2009-5-7传感器和变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。
与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。
本文简单地介绍了各类变送器的特点，以供使用者选用。
一、一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。
采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。
一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。
也可用户要求做成防爆型或防火型测量仪表。
二、压力变送器压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。
它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
温湿度变送器的工作原理及用途
温湿度变送器是一种装有湿敏和感温元件，能够用来测量温度和湿度并显示
出来的变送器装置。
由于体积小，性能稳定，精度高等特点，被广泛应用在生产生活的各个领域。
温湿度变送器是温湿度传感器和变送器的结合体，主要是由温度传感器、湿度传感器、测量电路、运算放大电路、信号转换电路等组成。
温湿度变送器是一种测量环境温度和湿度的仪表，带有一体式的温湿度探头作为测温元件，将温度和湿度的变化信号采集出来，再转换成与温度和湿度成线性关系的标准电流信号或电压信号输出，也可以直接通过485通讯接口输出。
温湿度变送器广泛应用于环保、化工、气象、医药、食物仓储、食品加工、温室大棚、电子等环境进行温度和湿度的自动监测和控制。
这些行业的特殊物品在生产制造、货物存储、物流运输等方面对于温度和湿度有着非常高的要求，必须在专业仪表的监控下完成相应的流程。
使用时的注意事项：
1、使用前请认真阅读说明书，确保接线正确。
任何错误接线均有可能对变送器造成不可逆损坏。
2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。
请勿进行冷、热冲击。
TH-30R温湿度变送器采用JIN口高品质数字温湿度传感器，克服了传统温
湿度传感器测量精度低、一致性性差等特点。
并配以新的线路设计和结构设计，具有质量稳定可靠、测试精度高、温湿度测量范围宽，显示数字清晰、使用方便等特点。

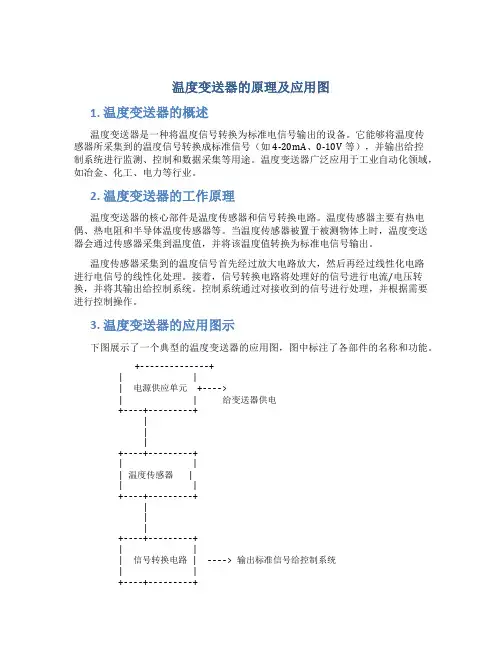

温度变送器的原理及应用图1. 温度变送器的概述温度变送器是一种将温度信号转换为标准电信号输出的设备。
它能够将温度传感器所采集到的温度信号转换成标准信号（如4-20mA、0-10V等），并输出给控制系统进行监测、控制和数据采集等用途。
温度变送器广泛应用于工业自动化领域，如冶金、化工、电力等行业。
2. 温度变送器的工作原理温度变送器的核心部件是温度传感器和信号转换电路。
温度传感器主要有热电偶、热电阻和半导体温度传感器等。
当温度传感器被置于被测物体上时，温度变送器会通过传感器采集到温度值，并将该温度值转换为标准电信号输出。
温度传感器采集到的温度信号首先经过放大电路放大，然后再经过线性化电路进行电信号的线性化处理。
接着，信号转换电路将处理好的信号进行电流/电压转换，并将其输出给控制系统。
控制系统通过对接收到的信号进行处理，并根据需要进行控制操作。
3. 温度变送器的应用图示下图展示了一个典型的温度变送器的应用图，图中标注了各部件的名称和功能。
+--------------+| || 电源供应单元 +---->| | 给变送器供电+----+---------+|||+----+---------+| || 温度传感器 || |+----+---------+|||+----+---------+| || 信号转换电路 | ----> 输出标准信号给控制系统| |+----+---------+4. 温度变送器的优势和应用领域温度变送器具有以下优势： - 提供稳定、可靠的温度测量和控制。
- 支持远距离传输和远程监测。
- 具备防护性和防腐蚀性能，适合恶劣环境使用。
- 方便安装和维护。
温度变送器的应用领域包括但不限于： - 工业过程控制：如化工厂中的温度监测和控制。
- 环境监测：如空调系统中的温度监测和控制。
- 制造业：如烤箱温度的控制和监测。
总结：温度变送器是一种将温度信号转换为标准电信号输出的设备，它的工作原理是通过温度传感器采集温度信号，并经过放大电路和线性化电路进行处理，最后通过信号转换电路输出给控制系统。
