高二理科物理内外接法和限流分压接法

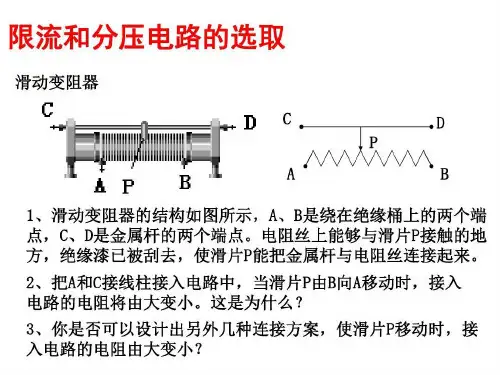

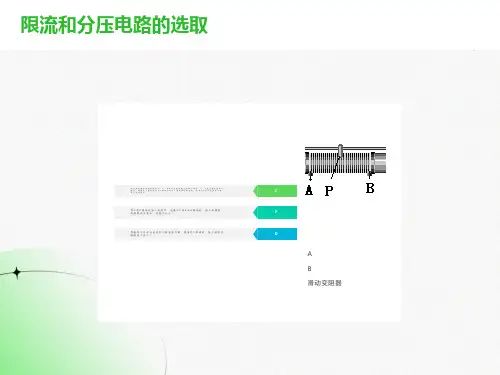

恒定电流二知识点一：滑动变阻器的使用方法：a限流接法。

b分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R）对负载R0L 的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载R上电压调节范围L（忽略电源内阻）负载R上电流调节范围L（忽略电源内阻）相同条件下电路消耗的总功率限流接法R------- L— E < U < ER + R LL0E T E------ < I < ——R + R-------- L RL0 LEIL分压接法0 < U L< EE E0 < I < ——L R LE（I L+I ap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小其中，在限流电路中，通R的电流I二一^，当R〉R时I主要取决于R的变化，当R<R时，I主要取L L R + R0 L L 00 L L L0决于R,特别是当R<<R时，无论怎样改变R的大小，也不会使I有较大变化.在分压电路中，不论R的大小如何，调节滑动触头P的位置，都可以使I L有明显的变化.2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻R L远大于滑动变阻器的最大值R°,且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L远小于滑动变阻器的最大值R°,为使被测电阻中的电流有明显变化，应采用分压接法.④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L与R°接近或R L略小于R°,两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较U根据欧姆定律的变形公式R =丁可知，要测某一电阻R的阻值，只要用电压表测出R两端的电压，用电流表测I x x0L出通过R 的电流，代入公式即可计算出电阻R 的阻值。

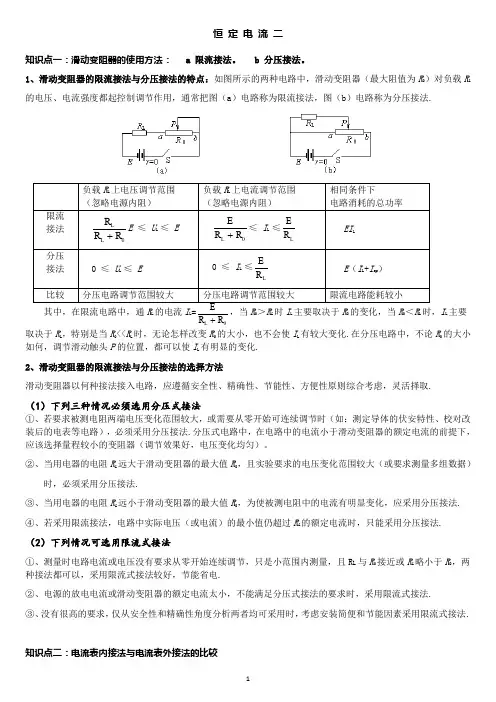

恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R 上电压调节范围 负载R 上电流调节范围 相同条件下其中，在限流电路中，通R L 的电流I L =0R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R 上电压调节范围 负载R 上电流调节范围 相同条件下其中，在限流电路中，通R L 的电流I L =0R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

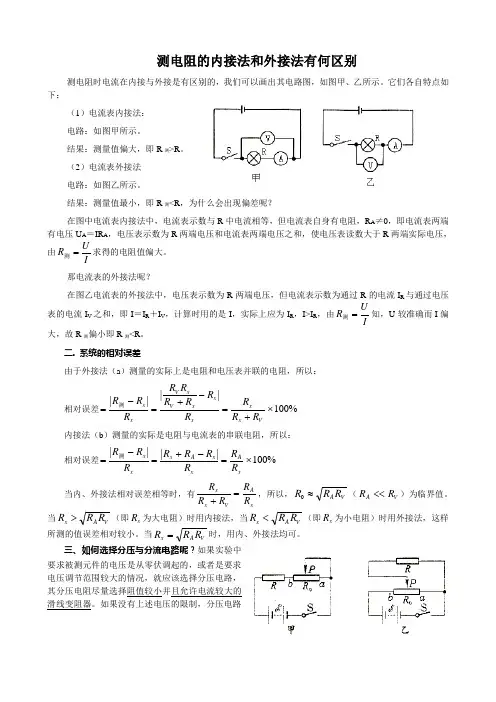

测电阻的内接法和外接法有何区别测电阻时电流在内接与外接是有区别的，我们可以画出其电路图，如图甲、乙所示。

它们各自特点如下：（1）电流表内接法： 电路：如图甲所示。

结果：测量值偏大，即R 测>R 。

（2）电流表外接法 电路：如图乙所示。

结果：测量值最小，即R 测<R ，为什么会出现偏差呢？在图中电流表内接法中，电流表示数与R 中电流相等，但电流表自身有电阻，R A ≠0，即电流表两端有电压U A ＝IR A ，电压表示数为R 两端电压和电流表两端电压之和，使电压表读数大于R 两端实际电压，由IU R =测求得的电阻值偏大。

那电流表的外接法呢？在图乙电流表的外接法中，电压表示数为R 两端电压，但电流表示数为通过R 的电流I R 与通过电压表的电流I V 之和，即I ＝I R ＋I V ，计算时用的是I ，实际上应为I R ，I>I R ，由IU R =测知，U 较准确而I 偏大，故R 测偏小即R 测<R 。

二. 系统的相对误差由于外接法（a ）测量的实际上是电阻和电压表并联的电阻，所以：相对误差=-=+-=+⨯||||R R R R R R R R R R R R x xV x V xx xx x V测100%内接法（b ）测量的实际是电阻与电流表的串联电阻，所以： 相对误差=-=+-=⨯||||R R R R R R R R R x xx A x xA x测100%当内、外接法相对误差相等时，有R R R R R x x VA x+=，所以，R R R A V 0≈（R R A V <<）为临界值。

当R R R x A V >（即R x 为大电阻）时用内接法，当R R R x A V <（即R x 为小电阻）时用外接法，这样所测的值误差相对较小。

当R R R x A V =时，用内、外接法均可。

三、如何选择分压与分流电路呢？如果实验中要求被测元件的电压是从零伏调起的，或者是要求电压调节范围较大的情况，就应该选择分压电路，其分压电阻尽量选择阻值较小并且允许电流较大的滑线变阻器。

恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R L 上电压调节范围 （忽略电源内阻）负载R L 上电流调节范围 （忽略电源内阻）相同条件下电路消耗的总功率限流接法R R R L L+ E ≤ U L ≤ ER R E L +≤ I L ≤L R EEI L分压 接法 0 ≤ U L ≤ E0 ≤ I L ≤LR E E （I L +I ap ）比较分压电路调节范围较大 分压电路调节范围较大 限流电路能耗较小其中，在限流电路中，通R L 的电流I L =R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

恒定电流二知识点一：滑动变阻器的使用方法：a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载RL上电压调节范围（忽略电源内阻）负载RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E（IL+Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小其中，在限流电路中，通RL的电流IL=，当R0＞RL时IL主要取决于R0的变化，当R0＜RL时，IL主要取决于RL，特别是当R0<<RL时，无论怎样改变R0的大小，也不会使IL有较大变化.在分压电路中，不论R0的大小如何，调节滑动触头P的位置，都可以使IL有明显的变化.2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻RL远小于滑动变阻器的最大值R0，为使被测电阻中的电流有明显变化，应采用分压接法.④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0接近或RL略小于R0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式可知，要测某一电阻的阻值，只要用电压表测出两端的电压，用电流表测出通过的电流，代入公式即可计算出电阻的阻值。
