内外接法和限流分压接法

方法选择我做主一、伏安法测电阻伏安法测电阻是物理课本中介绍的基本方法，其基本的原理图如1、2所示：其中图1是安培表的外接法，适合测小电阻，R X 的测得值小于其真实值，实际测量的是R X 与R V 的并联值，原因是电压表示数等于R X 两端电压，电流表示数大于流过R X 中的电流。

图2是安培表内接法，适合测大电阻，R X 的测得值大于其真实值，实际测量的是R X 与R A 的串联值，原因是电压表示数大于R X 两端电压，电流表示数等于流过R X 中的电流。

结论“大内偏大，小内偏小”即测大电阻用内接法，测量值比真实值偏大；测小电阻用内接法，测量值比真实值偏小。

选择电流表内接和外接的方法①如果x R 、A R 、v R 大约阻值知道时，在满足x v R R <<满足时，采用外接法；当x A R R >>时，采用内接法。

②临界电阻法判断 先算出临界电阻值0A v R R R =，若0x R R <采用电流表外接法；若0x R R >采用电流表内接法。

③试触法 即通过改变电表的连接方式，电表示数变化情况确定内接还是外接。

具体判断时可采用比较I I ∆和U U ∆大小的方法来判断采用内接法还是外接法。

若I I ∆>U U ∆，应采用内接法；若I I ∆<UU∆，应采用外接法。

二、滑动变阻器的限流接法与分压接法两种电路的比较 图1限流法 图2分压法两种电路的选择通常情况下（满足安全条件），由于限流电路能耗较小，结构连接简单，因此，优先考虑以限流法为主。

在下面三种情况下必须选择分压接法a.要使某部分电路的电压或电流从零开始延续调节，只有分压电路才能满足。

b.如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流（压）都会超过电表量程或电阻元件允许的最大电流（压），为了保持电表和电阻元件免受损坏，必须采用分压接法c.伏安法测电阻实验中，若所用的变阻器阻值小于待测电阻阻值，若采用限流接法时，即使变阻器触头从一端滑至另一端，待测电阻上的电流（压）变化也很小，这不利于多次测量求平均值或用图象法处理数据，为了能大范围地调节待测电阻上的电流（压），应选择分压接法。

高考物理模型之限流分压内外接法测电阻
历年高考物理实验中，电学实验是必考实验之一。

纵观多年高考物理，涉及电学实验考查范畴多以电流表的内外接法、滑动变阻器的连接方式、实验器材选择、实验原理图、实验数据、实验工具读数等方式出现。

而限流分压、内外接法测电阻各种实验考查的核心，所以备考过程中掌握其规律尤其重要。

本文将从限流分压测电阻进行点拨。

测量电路：内外接法
这里的内外接法，针对的是电流表而言。

如果电流表连在电压表里面的称为内接法，反之称为外接法。

要点说明：内大外小，即内接法测量的是大电阻，外接法测量的是小电阻。

正是基于这个要点，我们在估算出被测电阻阻值后，就可以合理选择内接法还是外接法了。

为了更好理解，可以用下面表格对比分析：
选择方法：利用被测电阻R x和电压表电阻R V与电流表电阻R A通过计算比较。

另外一下，用内外接法都会引起实验误差，该误差都是由于电表非理想电表引起的。

内接法时，R测>R 真；外接法，R测<R真。

供电电路：限流式接法、分压式接法
这里的限法分压针对的是滑动变阻器在电路中的连接方法，如下图所示：
两种连接方法各有利弊，如何选择呢？
一般可以通过以下几个原则判断：
1、零起必分压：实验要求电表从0开始调节的，或者U-I图像从0开始画起的，必用分压式接法；
2、滑小必压：如果滑动变阻器的小于被测电阻阻值(3-5倍)的，用分压式接法；
3、烧表必分压：如果所选的电表在估算其电表值大于其量程，会引起电表被烧坏，所以必用分压式接法。

以上是选择分压式接法常见判断原则，反之则用限流式接法。

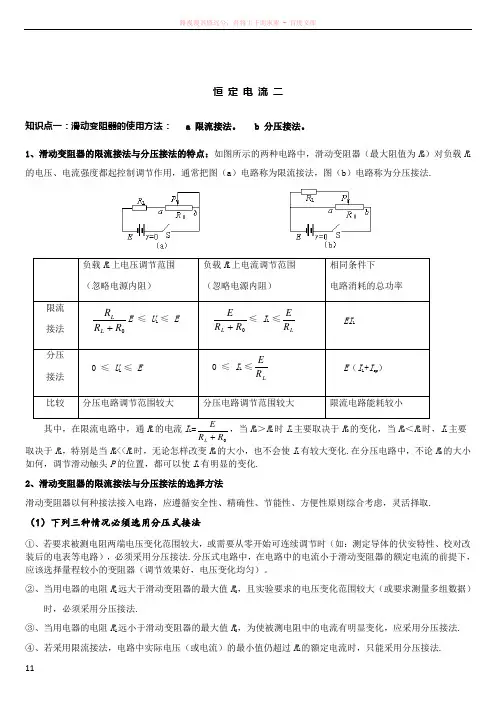

恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R L 上电压调节范围 （忽略电源内阻）负载R L 上电流调节范围 （忽略电源内阻）相同条件下电路消耗的总功率限流接法R R R L L+ E ≤ U L ≤ ER R E L +≤ I L ≤L R EEI L分压 接法 0 ≤ U L ≤ E0 ≤ I L ≤LR E E （I L +I ap ）比较分压电路调节范围较大 分压电路调节范围较大 限流电路能耗较小其中，在限流电路中，通R L 的电流I L =R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

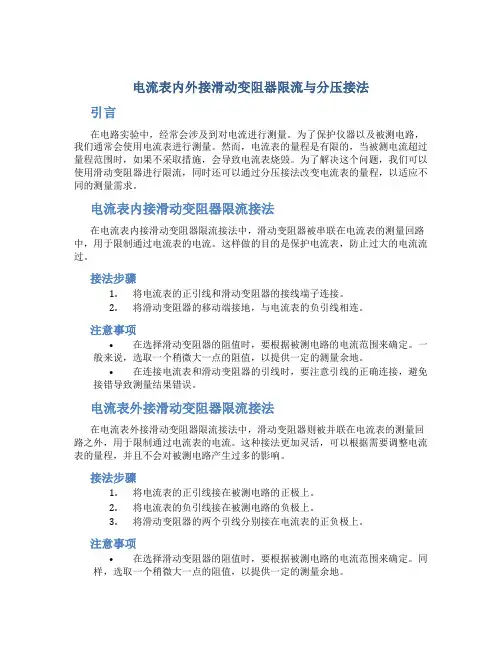

电流表内外接滑动变阻器限流与分压接法引言在电路实验中，经常会涉及到对电流进行测量。

为了保护仪器以及被测电路，我们通常会使用电流表进行测量。

然而，电流表的量程是有限的，当被测电流超过量程范围时，如果不采取措施，会导致电流表烧毁。

为了解决这个问题，我们可以使用滑动变阻器进行限流，同时还可以通过分压接法改变电流表的量程，以适应不同的测量需求。

电流表内接滑动变阻器限流接法在电流表内接滑动变阻器限流接法中，滑动变阻器被串联在电流表的测量回路中，用于限制通过电流表的电流。

这样做的目的是保护电流表，防止过大的电流流过。

接法步骤1.将电流表的正引线和滑动变阻器的接线端子连接。

2.将滑动变阻器的移动端接地，与电流表的负引线相连。

注意事项•在选择滑动变阻器的阻值时，要根据被测电路的电流范围来确定。

一般来说，选取一个稍微大一点的阻值，以提供一定的测量余地。

•在连接电流表和滑动变阻器的引线时，要注意引线的正确连接，避免接错导致测量结果错误。

电流表外接滑动变阻器限流接法在电流表外接滑动变阻器限流接法中，滑动变阻器则被并联在电流表的测量回路之外，用于限制通过电流表的电流。

这种接法更加灵活，可以根据需要调整电流表的量程，并且不会对被测电路产生过多的影响。

接法步骤1.将电流表的正引线接在被测电路的正极上。

2.将电流表的负引线接在被测电路的负极上。

3.将滑动变阻器的两个引线分别接在电流表的正负极上。

注意事项•在选择滑动变阻器的阻值时，要根据被测电路的电流范围来确定。

同样，选取一个稍微大一点的阻值，以提供一定的测量余地。

•在连接电流表和滑动变阻器的引线时，要确保引线连接牢固，避免接触松动导致测量结果不稳定。

通过使用滑动变阻器进行限流和分压接法，我们可以保护电流表，防止其过载烧毁，并且可以调整电流表的量程，以适应不同的测量需求。

在实际应用中，根据具体情况选择内接或外接滑动变阻器的接法，能够更好地实现电流的准确测量和保护电路仪器的目的。

分压还是限流内接还是外接方法选择我做主首先，分压和限流是解决电路中过电压和过电流问题的两种方法。

-分压是通过改变电路中元件的电压分配比例，从而降低过电压现象。

分压方法适用于需要对电压进行调整和降低的场合。

在实际应用中，常见的分压电路有电阻分压和二极管分压。

-限流是通过限制电路中的电流大小，避免过载和短路发生。

限流方法适用于需要保护电路和元件不受过电流损坏的场合。

在实际应用中，常见的限流电路有电流限制器、保险丝等。

其次，内接和外接是指电路元件与其他电路元件之间的连接方式。

-内接是指将电路元件(如电阻、电容等)直接连接在主电路中的一种连接方式。

内接的优点是结构简单，占用空间小，但在更换元件时较为困难。

-外接是指将电路元件通过插座、接线端子等外接在主电路中的一种连接方式。

外接的优点是便于更换元件，但占用空间较大，且插座等连接部件会增加电路的接触电阻。

当在电路设计中需要选择分压或限流以及内接或外接时-根据实际需求，首先确定需要解决的电路问题是过电压还是过电流。

如果是过电压问题，则可以选择分压方法；如果是过电流问题，则可以选择限流方法。

-根据电路的复杂程度和实际需求，选择是否需要更换元件。

如果需要更换元件，则可以选择外接方法；如果元件不需要更换或更换困难，则可以选择内接方法。

-考虑电路的空间占用和结构简洁性。

如果空间有限或需要保持电路结构简洁，则可以选择内接方法；如果空间较大或需要更换元件的便利性，则可以选择外接方法。

综上所述，分压和限流、内接和外接是电路设计中的一些选择问题，根据实际的需求和考虑到电路的复杂性、空间占用和结构简洁性等因素，我们可以选择适合的方法。

最终选择的方法应该能够有效解决电路问题，并满足实际应用的要求。
