组件支架设计规定

光伏发电系统钢结构固定支架技术规范光伏发电系统钢结构固定支架是光伏发电系统中的重要组成部分，其稳定性和可靠性直接影响光伏组件的发电效率和系统的寿命。

为了确保光伏发电系统的安全运行，有必要对光伏发电系统钢结构固定支架进行技术规范。

以下是光伏发电系统钢结构固定支架技术规范的内容。

一、材料要求：1、支架主要材料应为热镀锌钢材，材质要求符合国家标准。

2、支架材料的厚度应根据设计要求进行选择，确保支架的强度和稳定性。

二、制造要求：1、支架焊缝的质量应符合相关规范的要求，焊缝应均匀，没有裂纹或缺陷。

2、焊接后的支架应进行热镀锌处理，热镀锌应符合国家标准，并进行必要的质量检测。

三、设计要求：1、支架的设计应根据光伏组件的尺寸和布置要求进行，确保组件的安装和维护工作的顺利进行。

2、支架的结构强度应满足设计要求，能够承受光伏组件的重量和外部风荷载。

3、支架的倾角和朝向应根据光伏组件的最佳发电效率进行调整，确保光伏电池板的太阳辐射接收最大化。

四、安装要求：1、支架的安装应符合国家安全规范的要求，并经过负责人员的安全检查和确认。

2、支架的基础应选择坚实、稳定的地面，基础场地应根据设计要求进行钢筋混凝土基础的浇筑。

五、维护要求：1、定期检查支架的焊缝和热镀锌涂层的质量，如果发现缺陷应及时修复或更换。

2、定期清理支架和光伏组件表面的灰尘和污垢，确保光伏组件的发电效率。

3、定期检查和调整支架的倾角和朝向，确保光伏组件的最佳发电效率。

光伏发电系统钢结构固定支架技术规范的制定和实施，对于提高光伏发电系统的运行效率和安全性具有重要意义。

只有充分考虑光伏组件的尺寸和布置要求，合理选择材料和进行制造加工，严格按照设计和安装要求进行施工和维护，才能确保光伏发电系统钢结构固定支架的稳定性和可靠性，从而实现光伏发电系统的长期稳定运行。

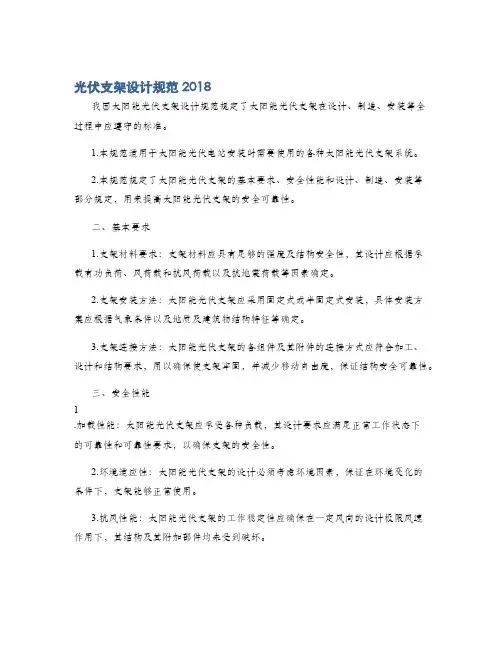

光伏支架设计规范一、概述本规格规定了光伏支架组件在设计、制造、运输和安装期间应遵守的要求。

它还提供了安装技术以及应用、检查和维护等有关信息。

本规格适用于用于发电的动力电池组系统的支架。

合格的组件的主要要求应是：（1）组件的力学性能和抗风抗雪性能应符合法规要求及标准；（2）电气连接安全可靠，符合有关电器安装安全技术标准的要求；（3）支架表面处理合格，且防腐材料质量合格。

二、技术要求（一）结构要求1.支架底座：支架底座是固定在光伏电池组织上附加结构，以把整个支架统一起来的重要部件，其主要材料有钢材、铝合金和不锈钢，多为钢材。

支架底座可以根据项目需要，选择埋地式或直插式固定，其重要技术指标要求如下：①材料：由Q235A级钢材、抗振力优良的铝合金结构材料或不锈钢制成；②静载荷：支架底座均布允许荷载（根据土壤类型分类：砂层、粘土层、岩层）；③抗震性能：支架底座处于地震时，应抗震，抗翻（抗翻参考标准《地震防护标准》JB/T5911-2014）；④防锈处理：采用螺纹连接的支架底座，应有良好的表面防锈处理，保护螺纹滑动部位免受损坏。

2.支架腿：支架腿由Q235A级材料制成，其重要技术指标要求如下：①总体结构：支架腿由组合结构组成，结构合理，安装方便，总体结构优越，杆材和配件间连接可靠；②抗风抗风雪性能：支架腿应考虑地质地貌、风区等要素，根据不同的固定方式安装高系数（大于8），保证支架阻值抗风抗风雪；③抗震性能：支架腿处于地震时，应抗直线震动，抗动载荷;④紧固件：支架腿安装中使用的紧固件应有良好的耐腐蚀性和耐久性。

3.支架链条：当太阳能电池组系统安装的坡度大于3度时，应采用链条固定方式，链条可以根据实际情况选择材料，其重要技术指标为：①材质：采用低碳钢材料或热镀锌骑钢等，抗拉强度要大于400N/mm2②连接方式：具有良好的耐腐蚀性，紧固件应具备不脱落或松动的特性，连接应牢固稳定，不容易脱落。

1.材料的选择：①材料结构：应选择性能高的结构材料；②材料处理：应选择无害的物料处理工艺，确保安装安全性；③材料质量：确保所使用材料符合要求，体质和表面处理质量应符合有关标准要求，防腐效果好。

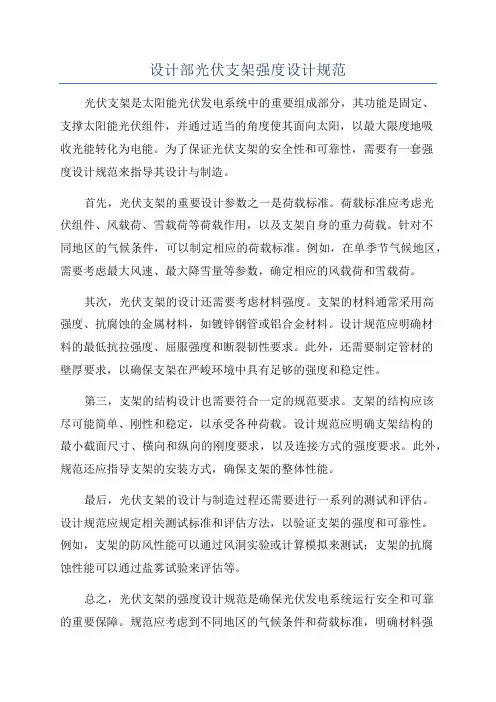

设计部光伏支架强度设计规范光伏支架是太阳能光伏发电系统中的重要组成部分，其功能是固定、支撑太阳能光伏组件，并通过适当的角度使其面向太阳，以最大限度地吸收光能转化为电能。

为了保证光伏支架的安全性和可靠性，需要有一套强度设计规范来指导其设计与制造。

首先，光伏支架的重要设计参数之一是荷载标准。

荷载标准应考虑光伏组件、风载荷、雪载荷等荷载作用，以及支架自身的重力荷载。

针对不同地区的气候条件，可以制定相应的荷载标准。

例如，在单季节气候地区，需要考虑最大风速、最大降雪量等参数，确定相应的风载荷和雪载荷。

其次，光伏支架的设计还需要考虑材料强度。

支架的材料通常采用高强度、抗腐蚀的金属材料，如镀锌钢管或铝合金材料。

设计规范应明确材料的最低抗拉强度、屈服强度和断裂韧性要求。

此外，还需要制定管材的壁厚要求，以确保支架在严峻环境中具有足够的强度和稳定性。

第三，支架的结构设计也需要符合一定的规范要求。

支架的结构应该尽可能简单、刚性和稳定，以承受各种荷载。

设计规范应明确支架结构的最小截面尺寸、横向和纵向的刚度要求，以及连接方式的强度要求。

此外，规范还应指导支架的安装方式，确保支架的整体性能。

最后，光伏支架的设计与制造过程还需要进行一系列的测试和评估。

设计规范应规定相关测试标准和评估方法，以验证支架的强度和可靠性。

例如，支架的防风性能可以通过风洞实验或计算模拟来测试；支架的抗腐蚀性能可以通过盐雾试验来评估等。

总之，光伏支架的强度设计规范是确保光伏发电系统运行安全和可靠的重要保障。

规范应考虑到不同地区的气候条件和荷载标准，明确材料强度要求、结构设计要求和测试评估要求。

只有符合规范要求的设计与制造，才能保证光伏支架的性能和寿命，为太阳能光伏发电系统的长期运行提供稳定支撑。

光伏支架技术要求光伏支架技术要求支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架的几种常见形式。

（1）方阵支架采用固定支架，光伏阵列的最佳倾角为36°，共1429个支架，（2）光伏组件的支撑依据风荷载按照能够抵抗当地50年一遇最大风速进行设计，支架应按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度。

（3）支架设计应考虑在安装组件后，组件最低端离地高度应满足光伏电站设计规范要求，在确保安全的前提下既经济合理，又方便施工。

（4）要充分考虑现场对光伏发电对支架距离地面最小距离的要求，具体数值要经招标人确认。

（5）钢材、钢筋、水泥、砂石料的材质应满足国家标准。

（6）光伏电池组件安装采用压块式固定在组件框架上,为防止腐蚀冷弯薄壁型钢，螺栓、螺母材质为Q235B热浸镀锌，厚度不小于65μm；与冷弯薄壁型钢相联接的所有螺栓也Q235B热浸镀锌；导槽与组件之间的连接螺栓直径为不小于M8。

热浸镀锌满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T__-2002中规定，防腐寿命不低于25年，并提供抗腐蚀性测试报告。

（7）光伏组件光伏支架承受的基本风压应不小于0.4kN/m2。

（8）支架冷弯薄壁型钢檩条满足最大变形量不超过L/200，构件的允许应力比不大于0.9。

（9）钢支撑结构系统的变形量应满足《光伏发电站设计规范》（GB__-2012）、“钢结构设计规范（GB__-2003）”和“钢结构工程施工质量验收规范（GB__-2001）”。

（10）支架系统抗震等级等应满足《光伏发电站设计规范》（GB__-2012）以及《建筑抗震设计规范》（GB__-2012）的要求。

（11）支架与支架基础之间采用螺栓连接形式或预埋件焊接形式，安装完成后的防腐处理由投标人负责，连接螺栓的大小由投标人负责设计。

（12）支架应预留汇流箱安装支撑件，汇流箱规格待定（汇流箱不在供货范围内）。

光伏支架结构设计规程光伏支架结构设计规程是指对太阳能光伏支架结构的设计和施工进行规范和统一的标准，以确保光伏电站的安全性、稳定性和可靠性。

本文将从光伏支架结构设计的原则、材料选择、结构计算以及施工要求等方面进行详细阐述。

一、光伏支架结构设计的原则1.安全性原则：光伏支架结构设计应符合地震、风荷载要求，在设计过程中应考虑各种荷载组合情况，并保证结构的强度和稳定性。

2.经济性原则：光伏支架结构设计应尽量减少材料和施工成本，同时确保工程的质量和可靠性。

3.可维护性原则：光伏支架结构设计应便于日常维护和检修，方便更换损坏的部件。

4.适用性原则：光伏支架结构应根据不同地域的环境条件和工程要求进行设计，以适应不同区域的气候和地质条件。

二、材料选择1.主要材料应选择符合国家标准的优质钢材，具有良好的强度和耐腐蚀性能。

2.连接件应使用高强度螺栓或焊接，确保连接的可靠性和稳定性。

3.环境保护材料应优先选择，减少对环境的污染。

三、结构计算1.光伏支架结构应满足地震荷载和风压荷载的要求。

根据工程所在地的地震等级和最大风速进行计算和设计。

2.支架的结构计算应包括静力分析和动力分析，确保结构的稳定性和安全性。

3.计算应考虑光伏组件的重量、风压荷载、自重、地震力和温度变形等因素。

四、施工要求1.施工前应对光伏支架结构进行检查和试验，确认结构的质量和可靠性。

2.支架的安装应严格按照设计图纸和技术要求进行，保证支架的垂直度和水平度。

3.焊接工艺应符合相关标准，保证焊接的牢固性和可靠性。

4.支架的涂漆应具有良好的耐候性和防腐性，保证支架长期使用的稳定性。

总结：光伏支架结构设计规程对光伏电站的建设具有重要意义。

通过合理选择材料、科学计算和严格施工要求，能够确保光伏支架结构的安全性、稳定性和可靠性。

同时，光伏支架结构设计规程的遵守还能够提高光伏电站的经济性和可维护性，促进光伏产业的可持续发展。

希望随着人们对可再生能源的重视，有关部门能够进一步完善光伏支架结构设计规程，推动光伏电站建设的规范与标准化。

光伏组件支架及太阳能板安装工程施工设计方案一、工程概述光伏组件支架及太阳能板安装工程是指在建筑物屋顶或地面上安装太阳能电池板（光伏组件），以将阳光辐射能直接转化为电能。

本方案旨在保证太阳能板的安全可靠安装，使其能够有效利用阳光资源。

以下是具体的工程施工设计方案。

二、施工材料1.托架：选用强度和耐腐蚀性能较好的铝合金材料。

2.支撑柱：选用镀锌钢管或不锈钢管，以保证其耐腐蚀性能。

3.螺栓和螺母：选用不锈钢螺栓和螺母，以保证其抗腐蚀性能。

4.安装配件：选用具有较好抗震性能和耐候性的塑料配件。

三、施工工艺1.现场准备（1）检查建筑物或地面的结构稳定性，确保能够承受太阳能板安装后的重量。

（2）清理施工现场，确保没有杂物和障碍物。

2.布置支架（1）根据太阳能板的尺寸和布局设计，确定支架的布置方案。

（2）在建筑物屋顶或地面上标定支架的位置和间距。

（3）使用水平仪和测量工具确定支架的水平和垂直度。

3.安装支撑柱（1）根据支架布局方案，使用水平仪和测量工具确定支撑柱的位置和高度。

（2）使用钻孔机在建筑物屋顶或地面上钻孔，并将支撑柱插入孔中。

（3）使用螺栓和螺母将支撑柱固定在孔中，确保其稳固性。

4.安装托架（1）根据支架布局方案，将托架与支撑柱连接起来。

（2）使用螺栓和螺母将托架与支撑柱固定，确保其稳定性。

（3）使用水平仪和测量工具调整托架的水平度和垂直度。

5.安装太阳能板（1）根据太阳能板的尺寸和布局方案，将太阳能板安装在托架上。

（2）使用特殊的夹紧装置将太阳能板固定在托架上，确保其稳定性。

（3）使用水平仪和测量工具调整太阳能板的水平度和垂直度。

6.系统接线（1）根据太阳能板的布局方案，将太阳能板的电缆引至逆变器位置。

（2）在逆变器位置安装逆变器，并将太阳能板的电缆与逆变器连接。

（3）将逆变器的输出电缆引至配电箱位置，并与配电箱的电缆连接。

（4）将配电箱的电缆引至电表位置，并与电表的电缆连接。

四、安全措施1.施工现场要设置合适的警示标志，以提醒行人和工人注意安全。

光伏系统支架的设计方案1.结构设计方案：支架的结构设计应考虑到以下几个方面：(1)强度：支架应能承受光伏组件的重量以及风荷载和雪荷载等外力，确保系统的稳定性和安全性。

(2)稳固性：支架应具备良好的抗风抗震性能，以确保在恶劣天气条件下能够保持整个系统的稳定。

(3)安装和维护便捷性：支架的设计应考虑到安装和维护的便捷性，减少人工和时间成本。

(4)可调节性：支架应具备较大的可调节范围，以便根据不同的安装环境进行调整。

结构设计方案可以选择传统的单柱式或双柱式支架，也可以选择钢结构或铝合金结构等材料。

2.材料选择：支架的材料应具备以下特点：(1)耐腐蚀性：由于光伏系统通常在户外工作，支架材料应具备较好的耐腐蚀性能，以延长其使用寿命。

(2)强度与刚性：支架材料应具备足够的强度和刚性，以保证光伏组件的稳定运行。

(3)轻量化：选择较轻的材料可以减少成本，方便运输和安装。

常用的材料包括钢材、铝合金、不锈钢等。

其中，铝合金是比较常见的选择，因为它具有较轻的重量、良好的耐腐蚀性能和易于加工的特点。

3.安装方式：支架的安装方式不仅影响到系统的稳定性，还会直接影响到系统的发电效率。

常见的安装方式有地面脚手架式、屋顶平面式和屋顶斜坡式等。

地面脚手架式适用于光伏电站或大型光伏系统，可以根据地块的大小和布局进行设计。

屋顶平面式适用于屋顶安装，便于安装和维护。

屋顶斜坡式适用于屋顶无法安装平面式支架的情况，可以根据屋顶坡度进行设计。

4.防护设计：为了延长光伏系统的使用寿命，支架的防护设计也不可忽视。

常见的防护设计包括防锈涂层处理和防雷击措施等。

防锈涂层处理可以延长支架的使用寿命，防雷击措施可以保护系统免受雷击的损害。

5.其他设计考虑因素：其他设计考虑因素包括成本和环保性。

设计方案应根据实际情况综合考虑以上因素，并予以综合平衡。

总之，光伏系统支架的设计方案需要考虑结构设计、材料选择、安装方式、防护设计和其他相关因素。

合理的设计方案可以确保系统的稳定性、安全性和发电效率，提高光伏系统的经济效益和环保性能。

光伏组件柔性支架技术方案1.技术原理及方案设计1.1技术原理柔性支架采用两固定点之间张拉预应力钢绞线的方式，两固定点采用钢性基础提供反力,可实现10〜30m大间距。

这种设计可规避山地起伏、植被较高等不利因素,仅在合适的部位设置基础点并张拉预应力钢绞线；同时在水深较深的渔塘也可以在保持水位不动的条件下，实现基础及柔性支架的施工。

设计中，钢绞线作为组件安装的固定支架，计算时需考虑自重，以及风压、雪压不同荷载组合下的工况，并进行受力分析。

区别于传统支架的刚性变形要求的严格限制（主梁为L/250,次梁为L∕200[l]）,柔性支架对变形没有严格限制，目前可根据实际情况采用挠度容许值L/30〜L/15,在这种变形条件下不影响钢绞线的力学性能，因此，柔性支架可以更好地适应大跨度方案，同时可控制好总造价。

1.2基础设计方案柔性支架方案是把传统钢性支架方案的楝条改为钢绞线的方式，其特点是钢绞线采用先线法提供预拉力，组件安装后在不同工况受力条件下允许钢绞线有一定的变形（本文按挠度容许值L/30论述）,从而实现10〜30m的大跨度支架，可满足不同地形的需要。

由于钢绞线张拉预应力的存在，柱顶均会产生较大的水平拉力，导致基础底部弯矩较大，因此一般设计采用在柱顶用斜拉或支撑的方案平衡预拉力产生的水平力，以满足柱底抗倾覆的受力要求。

根据柔性支架的整体设计方案及受力特点，基础形式可采用图L图2两种形式。

1）基础方案L采用两个基础，一个是钢立柱基础，主要提供柔性支架竖向力的反力;另需配备一个斜拉索基础，承担钢绞线产生的水平力，并承担向上的拉力及向右的拉力，斜拉索基础属于配重式。

2）基础方案2：采用两个基础，一个是钢立柱基础，主要提供柔性支架竖向力的反力;另需配备斜撑柱基础，承担钢绞线产生的拉力，且钢绞线对斜撑柱基础产生向下压力及向右的推力。

斜撑柱基础底面积相对基础方案1略小。

1.3支架设计方案根据光伏组件的排布方式，柔性支架方案可分为横排和竖排两种（见图3、图4）;根据跨长可采用单跨和多跨的方案，但因场地条件限制，单跨往往不能满足需要，则需要采用二跨、三跨，甚至更多，中间支座可采用摇摆柱方式有效控制钢绞线的挠度。

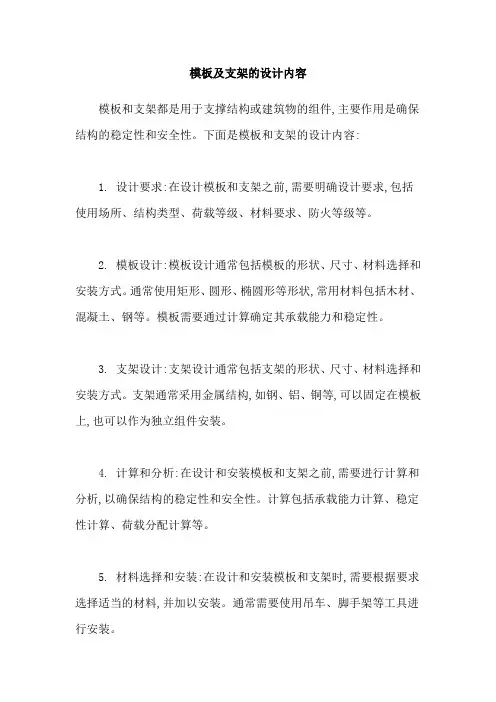

模板及支架的设计内容
模板和支架都是用于支撑结构或建筑物的组件,主要作用是确保结构的稳定性和安全性。

下面是模板和支架的设计内容:
1. 设计要求:在设计模板和支架之前,需要明确设计要求,包括使用场所、结构类型、荷载等级、材料要求、防火等级等。

2. 模板设计:模板设计通常包括模板的形状、尺寸、材料选择和安装方式。

通常使用矩形、圆形、椭圆形等形状,常用材料包括木材、混凝土、钢等。

模板需要通过计算确定其承载能力和稳定性。

3. 支架设计:支架设计通常包括支架的形状、尺寸、材料选择和安装方式。

支架通常采用金属结构,如钢、铝、铜等,可以固定在模板上,也可以作为独立组件安装。

4. 计算和分析:在设计和安装模板和支架之前,需要进行计算和分析,以确保结构的稳定性和安全性。

计算包括承载能力计算、稳定性计算、荷载分配计算等。

5. 材料选择和安装:在设计和安装模板和支架时,需要根据要求选择适当的材料,并加以安装。

通常需要使用吊车、脚手架等工具进行安装。

6. 检查和维护:在模板和支架安装完成后,需要进行检查和维护。

检查包括检查模板和支架的承载能力、稳定性和安全性等。

维护包括清洗、修补和更换磨损部件等。

以上是模板和支架的设计内容,具体的设计要求和流程会根据具
体应用场景和要求有所不同。

太阳能光伏支架标准太阳能光伏支架是太阳能发电系统中的重要组成部分，它承载着光伏组件并将其固定在适当的位置，以最大程度地吸收阳光并转化为电能。

因此，太阳能光伏支架的设计和安装标准至关重要，不仅关系到光伏系统的发电效率和安全性，也直接影响着整个太阳能发电系统的可靠性和稳定性。

首先，太阳能光伏支架的材料选择要符合相关标准和规定。

支架的材料应具有耐腐蚀、抗风压、抗紫外线和耐久性等特点，以保证其在户外环境下长期稳定运行。

常见的材料包括镀锌钢、不锈钢和铝合金等，其选择应根据具体的安装环境和气候条件进行合理搭配。

其次，太阳能光伏支架的结构设计要符合相关标准要求。

支架的结构设计应考虑到光伏组件的重量、风压、雨雪荷载等因素，保证其在各种恶劣天气条件下能够稳固地支撑光伏组件，并且具有一定的调整和适应性，以适应不同安装场地的需求。

再次，太阳能光伏支架的安装要符合相关标准和规范。

安装过程中，应严格按照设计图纸和安装说明进行操作，确保支架的安装位置、角度和固定方式等符合要求，避免因安装不当导致的支架倾斜、松动或损坏等问题，从而影响光伏系统的正常运行。

最后，太阳能光伏支架的维护和检测也是至关重要的。

定期对支架进行检查和维护，发现问题及时处理，确保支架的稳定性和安全性。

同时，也要定期对支架进行防腐涂层的检测和维护，延长支架的使用寿命，减少维护成本。

总之，太阳能光伏支架的标准对于太阳能发电系统的安全、稳定和高效运行具有重要意义。

只有严格遵守相关标准和规范，选择合适的材料和结构设计，规范的安装和定期的维护，才能保证太阳能光伏支架的质量和可靠性，为太阳能发电系统的长期运行提供有力保障。
