什么是视频矩阵，起什么作⽤？ 很多⼈常常会听到视频矩阵，但不知道视频矩阵是⼲嘛的，下⾯就来说说什么是视频矩阵，视频矩阵有什么作⽤。
简单的说，会议室中⼀般的输⼊设备很多：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等等。
⽽显⽰终端很少：投影机、等离⼦、⼤屏幕显⽰等。
视频矩阵的作⽤就表现出来了，可以把提供信号源的设备的任意⼀路的信号送到任意⼀路的显⽰终端上，可以做到⾳频和视频同步或者不同步，随⼼所欲，⽅便，节约成本。
常见的类型是根据接⼝类型划分(VGA、AV、RGB)，当然还有混合矩阵，就是设备中不同的接⼝类型，还根据接⼝数量来划分，如 8系列的有8进2出，8进4出，8进8出等。
视频矩阵，就是将视频图像从任意⼀个输⼊通道切换到任意⼀个输出通道显⽰。
⼀般来讲，⼀个M×N矩阵：表⽰它可以同时⽀持M路图像输⼊和N路图像输出。
即任意的⼀个输⼊和任意的⼀个输出。
矩阵的作⽤主要是利⽤有限的监视设备可以看到更多的画⾯，同时可以遥控相关的云台和镜头，以便清楚的看到需要监视的情况!! 矩阵利⽤随机带的键盘可以把输⼊的图像任意切换到任意输出端上，同时可以控制云台的上下、左右，镜头的远近、长短以及摄象机的开关。
矩阵可以让多路视频图像同时在⼀台或多台显⽰器间切换，不⽤拔插头换来换去，常⽤于电视墙DLP⼤屏。
视频矩阵的分类 1、根据档次分有电信⼴播级：切换的时候没有闪烁和雪花，很平稳，可以看看CCTV的节⽬就知道了，接下来是专业矩阵、切换的时候稍微出现点⿊屏，但也没有闪烁，还有是民⽤的了，⼤多数会议室⽤的就是这种，切换的瞬间有闪烁的雪花和抖动，但切换完画⾯很稳定。
2、按实现视频切换的不同⽅式，视频矩阵分为模拟矩阵和数字矩阵。
模拟矩阵： 视频切换在模拟视频层完成。
信号切换主要是采⽤单⽚机或更复杂的芯⽚控制模拟开关实现。
数字矩阵： 视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。
视频矩阵的工作原理视频矩阵是一种用于多路视频信号切换和分发的设备。
它可以将多个输入视频信号源切换到多个输出设备上，实现视频信号的分发和控制。
视频矩阵通常用于监控系统、会议室、演播室等场合，可以实现多路视频信号的实时切换和分发，提供灵便的视频显示和控制。
视频矩阵的工作原理主要包括输入信号采集、信号处理和输出信号分发三个主要步骤。
1. 输入信号采集：视频矩阵通过各种接口（如HDMI、DVI、VGA等）连接到各种视频信号源，如摄像机、DVD播放器、电脑等。
视频信号源的输出信号经过传输路线传输到视频矩阵的输入端口。
2. 信号处理：视频矩阵将输入信号进行处理，包括信号放大、色采校正、信号格式转换等。
这些处理确保信号质量的稳定和一致性，以便在切换和分发过程中保持高质量的视频输出。
3. 输出信号分发：经过信号处理后，视频矩阵将输入信号切换到用户指定的输出端口上。
用户可以通过控制面板、遥控器或者计算机软件来选择输入信号源和输出设备。
视频矩阵可以实现多个输入信号源同时切换到多个输出设备上，也可以实现单个输入信号源切换到多个输出设备上。
这样，用户可以根据需要在不同的显示设备上同时显示不同的视频内容。
视频矩阵的工作原理基于信号切换和分发的技术，通过控制输入和输出信号的切换和连接，实现多路视频信号的灵便分发和控制。
视频矩阵的优点在于它可以集中管理和控制多个视频信号源和输出设备，提供高质量的视频显示和控制功能，适合于各种需要多路视频信号切换和分发的场合。
总结：视频矩阵是一种用于多路视频信号切换和分发的设备，它通过输入信号采集、信号处理和输出信号分发三个步骤实现视频信号的切换和分发。
视频矩阵可以连接多个视频信号源和输出设备，用户可以通过控制面板、遥控器或者计算机软件来选择输入信号源和输出设备。
视频矩阵的工作原理基于信号切换和分发的技术，提供灵便的视频显示和控制功能，适合于各种需要多路视频信号切换和分发的场合。
云南双豪会议室会议系统操作手册中国建筑股份有限责任公司2012年6月目录1系统组成：31.1PA系统31.2调音台31.3音源系统31.4周边设备31.5系统电源管理系统41.6系统开关机42主要设备功能介绍52.1调音台52.2功率放大器62.3无线智能会议主机错误!未定义书签。
3系统操作顺序、流程及应急措施123.1电源开启部分123.2音频部分133.3矩阵信号切换143.4错误!未定义书签。
摄像机控制按键3.5笔记本信号切换18 3.6摄像机信号切换203.7DVD视频信号切换213.8LED显示系统223.9电源关闭部分错误!未定义书签。
4应急措施245附件错误!未定义书签。
1系统组成：会议室音响扩声系统作为一套专业扩声系统是由几个子系统组成的，各子系统负责不同的系统职责。
1.1 PA系统PA系统负责会议室内的扩声，由音箱、功放组成；系统包括：EAW VR21 音箱2只。
EAW CAZ1400功放1台、CAZ800功放1台、CAM160功放1台。
VEENO 无线智能会议主机1台。
1.2 调音台调音台在扩声系统中占有重要地位。
调音台英语称“MIX”为混合的意思，因此调音台在扩声系统中是将前级音源混合后再分配给不同的扩声系统，混合/分配是其主要的功能。
本套扩声系统中配备一台数字调音台。
1.3 音源系统音源系统包括系统前级中的音源播放设备及拾音设备。
音源设备包括：Pioneer BDP4110播放机2PRO49QL台。
拾音设备包括：、ELS4110 20只、audio-technica. PRO 49QL 7只。
1.4 周边设备周边设备主要是对调音台输出的信号进行适当调整后再传输给扩声系统的音频信号处理设备，本套扩声系统中配备一台BIMAP的NEXIA PM数字音频矩阵处理器。
1.5 系统电源管理系统PDS PC830八路时序电源器2台。
中控继电器1台。
1.6 系统开关机专业扩声系统不同于普通的民用音响，它是由不同的设备组成的一个整体，各设备在系统中起着不同的作用、履行不同的职责。
视频矩阵方案随着科技的不断进步，视频矩阵方案在现代生活中起到了至关重要的作用。
视频矩阵方案是一种用于音视频信号拼接和分发的技术，通过视频矩阵，我们可以将多个输入源的音视频信号进行切换和合并，并将其分发到多个输出设备上。
首先，视频矩阵方案在商业领域发挥了重要的作用。
在大型会议室或演讲厅中，视频矩阵方案可以将演讲者的音视频信号传输到大屏幕或投影仪上，使得整个会场的观众都能清晰地看到和听到演讲内容。
而在展示会、展览或商业展示中，视频矩阵方案可以将多个展示屏幕或显示器连接起来，实现内容的同步播放，极大地提升了展示效果和观众体验。
其次，视频矩阵方案在娱乐领域也有着广泛的应用。
在家庭影院中，通过视频矩阵，我们可以轻松地将多个输入源（如电视、游戏机、蓝光播放器等）的信号切换和合并，输出到高清电视或投影仪上，实现不同来源的音视频内容的无缝切换和播放。
这样的设计使得整个观影体验更加便利和舒适，为家庭娱乐提供了更多选择。
另外，视频矩阵方案还在教育领域扮演着重要的角色。
在学校或培训机构的教室中，通过视频矩阵，教师可以将自己的教学内容以及其他辅助教材（如PPT、实验视频等）传输到教室内的大屏幕上，使得学生能够更加清晰地看到和理解教学内容，提升课堂效果。
同时，视频矩阵还可以实现远程教学和远程会议，将教学资源无缝地传递给远距离的学生或与会者，打破时空限制，提供了全新的教育和沟通方式。
此外，视频矩阵方案还在监控和安防领域起到了重要的作用。
在大型商场、机场、地铁站等公共场所，通过视频矩阵方案，监控摄像头的信号可以被同步传输到监控中心的显示屏或记录设备上，保障公共秩序和安全。
而在城市交通监控中，视频矩阵方案可以将各个交通监控摄像头的信号合并成一个画面，帮助交通管理部门监控和处理交通事故，提高交通流畅度和交通安全性。
总结起来，视频矩阵方案在商业、娱乐、教育和安防等领域都发挥着重要的作用。
通过对不同输入源信号的切换和合并，并将其分发到多个输出设备上，视频矩阵方案为我们提供了更加便捷和高效的音视频传输解决方案。

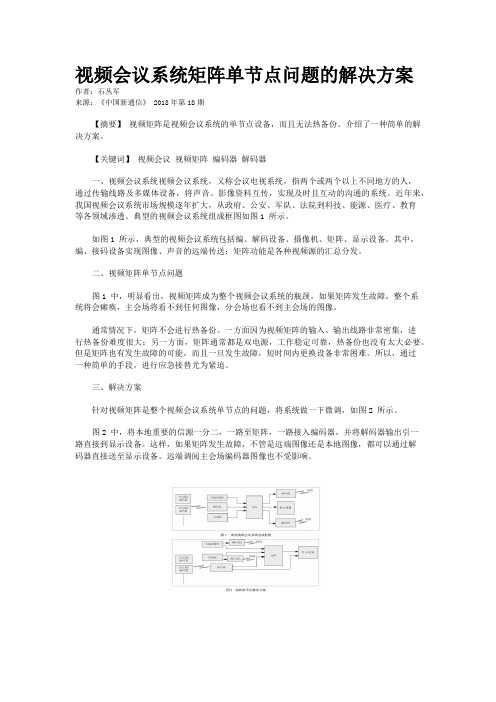

视频会议系统矩阵单节点问题的解决方案作者：石丛军来源：《中国新通信》 2018年第18期【摘要】视频矩阵是视频会议系统的单节点设备，而且无法热备份。
介绍了一种简单的解决方案。
【关键词】视频会议视频矩阵编码器解码器一、视频会议系统视频会议系统，又称会议电视系统，指两个或两个以上不同地方的人，通过传输线路及多媒体设备，将声音、影像资料互传，实现及时且互动的沟通的系统。
近年来，我国视频会议系统市场规模逐年扩大，从政府、公安、军队、法院到科技、能源、医疗、教育等各领域渗透。
典型的视频会议系统组成框图如图1 所示。
如图1 所示，典型的视频会议系统包括编、解码设备、摄像机、矩阵、显示设备。
其中，编、接码设备实现图像、声音的远端传送；矩阵功能是各种视频源的汇总分发。
二、视频矩阵单节点问题图1 中，明显看出，视频矩阵成为整个视频会议系统的瓶颈，如果矩阵发生故障，整个系统将会瘫痪，主会场将看不到任何图像，分会场也看不到主会场的图像。
通常情况下，矩阵不会进行热备份。
一方面因为视频矩阵的输入、输出线路非常密集，进行热备份难度很大；另一方面，矩阵通常都是双电源，工作稳定可靠，热备份也没有太大必要。
但是矩阵也有发生故障的可能，而且一旦发生故障，短时间内更换设备非常困难。
所以，通过一种简单的手段，进行应急接替尤为紧迫。
三、解决方案针对视频矩阵是整个视频会议系统单节点的问题，将系统做一下微调，如图2 所示。
图2 中，将本地重要的信源一分二，一路至矩阵，一路接入编码器，并将解码器输出引一路直接到显示设备。
这样，如果矩阵发生故障，不管是远端图像还是本地图像，都可以通过解码器直接送至显示设备。
远端调阅主会场编码器图像也不受影响。
视频矩阵的工作原理视频矩阵是一种用于视频信号的传输和切换的设备，它能够将多个视频源信号输入，并将其输出到多个目标设备上。
视频矩阵在监控系统、会议室、演播室等场合中被广泛应用，它能够实现视频信号的灵活切换和分发，提高了视频信号的传输效率和管理便利性。
一、视频矩阵的基本组成部分1. 视频输入端口：视频矩阵通常具有多个视频输入端口，用于连接各种视频源设备，如摄像机、DVD播放器、电视机等。
这些输入端口可以支持不同的视频接口标准，如HDMI、VGA、DVI等。
2. 视频输出端口：视频矩阵也具有多个视频输出端口，用于连接显示设备，如电视、投影仪等。
这些输出端口也支持不同的视频接口标准，以便与目标设备兼容。
3. 控制端口：视频矩阵还包括一个控制端口，用于连接控制设备，如遥控器、电脑等。
通过控制端口，用户可以对视频矩阵进行操作，进行视频信号的切换和分发。
4. 中央处理单元（CPU）：视频矩阵的核心是中央处理单元，它负责处理视频信号的输入、输出和切换。
CPU具有强大的处理能力，可以实时处理高清视频信号，并确保信号的质量和稳定性。
5. 存储器：视频矩阵还配备了存储器，用于存储视频信号的参数和设置。
存储器可以保存用户的配置信息，以便在下次使用时快速加载。
6. 电源：视频矩阵需要稳定的电源供应，以确保其正常运行。
电源可以通过交流电源或直流电源供应。
二、视频矩阵的工作原理可以简单分为输入信号处理、切换处理和输出信号处理三个步骤。
1. 输入信号处理：当视频源设备的信号通过视频输入端口输入到视频矩阵时，视频矩阵会对输入信号进行处理。
这包括对输入信号进行放大、滤波、去噪等处理，以确保信号的质量和稳定性。
2. 切换处理：视频矩阵可以根据用户的需求进行信号切换。
用户可以通过遥控器或电脑等控制设备，选择要切换的输入信号和输出端口。
视频矩阵会根据用户的选择，将输入信号切换到相应的输出端口上。
3. 输出信号处理：当视频信号被切换到输出端口后，视频矩阵会对输出信号进行处理。
视频矩阵的工作原理视频矩阵是一种用于实现多个视频信号的切换、分发和合成的设备。
它可以将多个输入视频信号切换到多个输出显示设备上，同时也可以将多个输入信号合成到一个输出设备上。
视频矩阵广泛应用于监控系统、会议室、演播室等场合，能够提供灵便的视频信号管理和控制。
视频矩阵的基本组成部份包括输入端口、输出端口、矩阵交换芯片、控制器和电源等。
输入端口用于连接各种视频信号源，如摄像机、DVD播放器、电脑等；输出端口用于连接显示设备，如显示器、投影仪等。
矩阵交换芯片是视频矩阵的核心部件，它负责接收、处理和转发视频信号。
控制器用于操作和控制矩阵的工作，可以通过按钮、遥控器、电脑等方式进行操作。
电源提供供电支持，确保视频矩阵正常工作。
视频矩阵的工作原理如下：1. 输入信号采集：视频矩阵通过输入端口接收各种视频信号源的输入信号。
输入信号可以是摹拟信号（如CVBS、VGA、HDMI等）或者数字信号（如DVI、HDMI、SDI等）。
2. 信号处理：输入信号经过信号处理模块进行处理。
信号处理模块负责对输入信号进行放大、滤波、色采空间转换等处理，以保证信号的质量和稳定性。
3. 信号转发：经过信号处理后，输入信号会被送入矩阵交换芯片。
矩阵交换芯片根据控制器的指令，将特定的输入信号切换到特定的输出端口，实现信号的转发和切换。
矩阵交换芯片可以根据需要实现不同的切换模式，如单通道切换、多通道切换、任意组合切换等。
4. 输出信号处理：输出信号经过信号处理模块进行处理，以适应输出设备的要求。
信号处理模块可以进行分辨率转换、格式转换、图象增强等处理，以确保输出信号的质量和兼容性。
5. 输出信号显示：输出信号通过输出端口连接到显示设备，如显示器、投影仪等。
输出信号可以同时连接多个显示设备，实现多屏显示。
6. 控制操作：用户通过控制器对视频矩阵进行操作和控制。
控制器可以通过按钮、遥控器、电脑等方式进行操作，可以实现输入信号的切换、输出信号的选择、切换模式的设置等。
高清视频矩阵的原理及应用1. 什么是高清视频矩阵？高清视频矩阵是一种通过集成多个输入和输出接口，实现多个视频信号的切换、分发和传输的设备。
它可以满足高清视频信号在不同设备之间的互联互通需求，为用户提供更加便捷和灵活的视频连接和管理方式。
2. 高清视频矩阵的工作原理高清视频矩阵的工作原理是通过中央控制器对输入和输出接口进行控制，实现视频信号的切换和分发。
具体来说，高清视频矩阵包括输入端口、输出端口、中央控制器和视频处理器。
2.1 输入端口输入端口用于连接各种视频源设备，例如电视机、电脑、DVD播放器等。
输入端口接收来自这些设备的视频信号，并将其传输给视频处理器。
2.2 输出端口输出端口用于连接显示设备，例如电视、投影仪等。
输出端口接收从视频处理器传输过来的视频信号，并将其显示在相应的设备上。
2.3 中央控制器中央控制器是高清视频矩阵的核心组成部分，它负责接收用户输入的信号，并根据用户的指令控制视频信号的切换和分发。
中央控制器可以通过物理按钮、遥控器或手机APP等方式进行控制。
2.4 视频处理器视频处理器是高清视频矩阵中的重要组成部分，它负责接收来自输入端口的视频信号，并对其进行处理和转换，以适应各种显示设备的需求。
视频处理器可以实现信号的格式转换、分辨率调整、色彩校正等功能。
3. 高清视频矩阵的应用场景高清视频矩阵在许多场合都有广泛的应用，以下是一些典型的应用场景：3.1 家庭影音系统在家庭影音系统中，高清视频矩阵可以实现不同视频源设备和显示设备之间的灵活切换和连接。
用户可以通过中央控制器方便地选择不同的视频源进行播放，并将视频信号传输到所需的显示设备上。
3.2 会议室和教室在会议室和教室中，高清视频矩阵可以实现多个终端设备的互联互通。
通过将多个输入端口和输出端口连接在一起，用户可以实现多个终端设备之间的视频信号切换和分发，方便参会人员或学生进行展示和演示。
3.3 广播电视系统在广播电视系统中，高清视频矩阵可以实现多个输入节目信号的选择和传输。
多功能厅智能化系统中控、矩阵、数字会议系统解决方案一、工程概况多功能厅的智能化系统应是功能先进,设施完备,应当具有智能性、先进性、兼容性及可扩展性;该会议系统将高质量的音频、视频和诸多智能特性紧密结合在一起,通过数字信号处理、压缩编码技术和数据传输等新技术的融入,实现更多、更齐全的会议会话、视频传输、信息传输功能;方案设计要根据具体需求分析,针对性地展开设计,以满足各多功能厅的具体要求;设计方案应集成当今世界多媒体集成系统的各种现代化设备,如使用会议同声传译发言表决系统,使会议进程具有高雅简洁的特点；大屏幕显示的应用可以提高大厅的规格档次,具有清晰明亮、色彩丰富、逼真的及动态视觉效果；选用专业化的音频处理设备,以最佳状态处理声音效果,使话音清晰均匀,演示效果明显；高清晰度及高精度云台摄像监视设备完全满足现代化监控的摄录及新闻发布的要求；所有的视听设备均可通过智能中央控制系统实现遥控操作,使系统具有完美的整体性和高度可靠性,操作平台可选用彩色液晶显触摸屏,控制涉及大厅系统的每个子系统,真正实现了“智能化控制”;系统的设计思想是现代化、高起点、高质量、高可靠性、高完整性;既具备现代化大厅的各种使用功能,又可以完成高质量的视听节目播放等特殊使用要求,高度自动化的操控方式使其具备各种功能任意选用的特点;二、系统设计依据本项目中所指定系统之设计的依据和设计规范标准为：多功能厅的需求报告；多功能厅的相关技术图纸；智能建筑设计规范GBJ08-47-95；智能建筑设计标准GB/T 50314-2000；30-1GHz声音和电视信号的电缆分配系统GB6510-86；建筑电气安装工程质量检验评定标准GBJ-303-88；民用建筑电气设计规范JGJ/T16-92；厅堂扩声系统声学特性指标GYJ25-86；多功能厅智能化系统中控、矩阵、数字会议系统解决方案声系统设备互连的优选配接值GB14197-93；厅堂混响时间测量规范GBJ76-84；厅堂扩声特性测量法GB/T4959-1995；客观评价厅堂语言可懂度的RASTI法GB/T14476-93；中华人民共和国国家行业标准；厅堂扩声系统的声学特性指标要求JG GYJ125；民用建筑电气设计规范JGB/T16-92；民用建筑电气设计标准与规范JGB/T1-92；软件工程国家标准；有线电视系统工程技术规范GB50200-94；声系统设备互连的优选配接值GB14197-93；语言清晰度指数的计算方法GB/T15485;三、系统设计原则为将多功能厅建设成为高档多功能厅,本工程将按照智能建筑甲级标准、国家白金五星级评定标准、厅堂扩声标准进行设计,所采用的系统以及系统的构成应遵循以下的设计原则：先进性：系统在技术上适度超前,采用先进、成熟、实用的主流技术,选用设备高标准配置,主要设备采用进口主流产品,部分采用国内高档产品,使系统达到国内同行业先进水平;既保证系统实现的成功,又保证系统在将来,其技术仍能满足应用发展的需求;开放性：在总体规划多功能多功能厅智能化系统方案时,充分考虑多功能厅的信息发展规则,使其成为真正数字化的多功能现代多功能厅;同时,系统设计采用的各设备软、硬件均符合国际通用标准,符合开放性设计原则;安全性：保证系统和信息的高安全性,采取必要的防范措施,使整个系统受到故障而造成对系统破坏的可能性达到最小;可靠性：根据具体设备的功能、特性等分别采用冗余、容错等技术、确保系统运行的高可靠性和容错性,使其长期处于稳定的工作状态;多功能厅智能化系统中控、矩阵、数字会议系统解决方案集成性：充分考虑多功能厅整个智能化系统所涉及的各个子系统的集成和信息共享,保证整个智能化系统总体结构上的先进性和合理性,实现对各子系统的分散式控制、集中统一式管理和监控;可以集成不同生产厂商不同类型的先进产品,使整个智能化系统可以随着技术的发展和进步;不断得到实现和提高;标准化：方案设计应依照国家和地区的有关标准进行;此外,根据各个子系统总体结构的要求,各个子系统必须结构化和标准化,并代表当今最新的技术成就;经济、实用性：在实现先进性、可靠性的前提下,达到功能与经济的优化设计;既要防止片面追求系统的超前性,也要防止片面追求经济性而降低功能与技术的先进性;使系统具有较高的性能价格比,较好地满足多功能厅的实际需要;可扩展性：多功能厅应用的技术不断向前发展,用户需求也在不断变化,因此该系统的设计与实施充分考虑了可扩展性,可升级性和灵活性;易维护性：由于多功能厅的智能系统繁杂,运行过程中维护是很重要的,因此系统应满足操作简便;凡与用户交互的界面均具体实字显示,不需要使用者具备专业的计算机知识,能方便、正确的使用;四、系统概述随着当今信息产业多媒体技术的发展,以及信息基础设施的不断完善,多功能厅为适应现代化会议、业务环境的需要,将配备集视频、音频、灯光设备及计算机系统应用为一体的多功能数字会议系统工程;数字会议以其简单的网络系统处理和传送数字信号成为目前世界上最为先进的会议系统;它是利用网络时分复用技术,并将语言数字化的会议系统,在同一根电缆上实现多路同时发言,多路同时同声传译、投票表决等功能;它对于所有类型的会议都提供灵活的管理,具有多功能、高音质、数据传送保密等优点,可以对会议的全过程实行全面的控制;多功能厅智能化系统中控、矩阵、数字会议系统解决方案系统应建设成为适应现代化会议主要是宴会、学术报告、信息发布的需要,设计功能集CCD投影显示系统、展示演示系统、视频会议系统、同声传译、数字会议发言讨论表决系统、音响扩声系统、中央集中控制系统、信号处理与接驳系统、会议智能摄像系统、会议录像系统、会议灯光幕标幕布系统等应用为一体的多媒体智能电子会议系统;该系统设计应尽量采用国际先进的会议发言技术、投影技术、集中控制技术、音响技术等,使各套系统设备有机集成为一整体,形成一个领先水平的智能化、网络化、多功能的智能化电子会议室显控环境;系统结构如下：系统设置中央集成控制设备,通过一台触摸屏控制器实现对各个设备都进行控制,对灯光、影音系统进行预设及调整,通过控制MT-404VAS矩阵,可以实现将所有的音视频切换到多功能厅的所有音视频输出设备上,通过控制MT-404GAS矩阵,可以将多台计算机的VGA信号切换到投影显示系统,只需用手轻触触摸屏上相应的中文界面,系统就会自动帮你实现你所想做的功能;此外,设置1台SCTL-03数字会议系统主机;为确保系统兼容性,要求与同传会议系统、中控系统、矩阵切换系统同一品牌;系统配置投影投影显示系统,包括投影仪、投影幕、信号切换处理设备AV矩阵、VGA矩阵等;大屏幕投影已成为多功能会议中心的重要组成部分,而且亮度和分辨率越来越高,它不但可以投影影碟、录像等视频信号,还可以投影实物和图文以及计算机画面;多功能厅智能化系统中控、矩阵、数字会议系统解决方案音响扩声系统的音源来自会议发言、DVD及计算机播放、麦克风等,这些音源经过调控设备如调音台、均衡器等和功率放大设备输出到扬声器,考虑到报告厅的空间较大,扬声器设置了主扬声器、辅助扬声器和超低频扬声器;五、系统功能配置多功能厅智能化共设置4个子系统;本工程智能化系统设置：1,数字会议系统2,多功能厅中央控制系统3,多功能厅矩阵切换系统4,大屏幕显示系统本方案不体现多功能厅智能化系统中控、矩阵、数字会议系统解决方案六、多功能厅中央控制、矩阵切换系统设计数字会议系统是适应现代化会议、宴会、指挥、表决环境的需要,主要包括扩声系统、数字会议系统、同声传译系统、投票表决系统、显示系统、中央控制系统;本系统采用世界上先进的DLP投影技术、会议发言技术、集中控制技术、同声传译技术,各套系统设备有机集成为一整体,形成一个领先水平、网络化、多功能的智能化电子会议室显控环境;考虑到本项目的特殊性,我们把数字会议多功能厅智能化系统中控、矩阵、数字会议系统解决方案系统和中央控制系统和矩阵切换系统作为一个独立的子系统分别对它们进行讨论,下面简单介绍各自系统的功能和特性;——中控系统：配置系统控制主机、寸无线真彩触摸屏、电源控制继电器、音量控制箱等;随着信息技术的不断发展,参与会议的人员对会议环境的要求也越来越高,一个多功能会议厅除了要满足传统简单的会议要求外,还应具备高雅格调和优美音质、清晰图像演示;这样使得现代会议使用的电子设备越来越多样化,从传统的简单的话筒加扩音系统到现在的集话筒、表决器、同声传译设备、视频跟踪系统、大屏幕显示设备、IC卡签到系统、灯光、音响、功放、扩音系统、DVD、投影机、甚至窗帘等一整套设备,这一整套庞大的设备系统虽然代给人们丰富多彩的功能,但控制起来也相当麻烦,中央控制系统也就应运而生;中央控制系统可以控制室内所以影音设备、信号切换、屏幕升降、音量调节等等功能,大大提高工作效率和简化复杂的操作;多功能厅中央控制系统集成当今世界多媒体集成系统的各种现代化设备,如使用会议同声传译发言表决系统,使会议进程具有高雅简洁的特点；大屏幕显示的应用可以提高大厅的规格档次,具有清晰明亮、色彩丰富、逼真的及动态视觉效果；选用专业化的音频处理设备,以最佳状态处理声音效果,使话音清晰均匀,演示效果明显；高清晰度及高精度云台摄像监视设备完全满足现代化监控的摄录及新闻发布的要求；所有的视听设备均可通过智能中央控制系统实现遥控操作,使系统具有完美的整体性和高度可靠性,操作平台可选用彩色液晶显触摸屏,控制涉及大厅系统的每个子系统,真正实现了“智能化控制”;根据用户的需求,本系统设计为中型综合型会议中心,要建设成能适应各种规模的会议要求,如：国际会议、展会企业联盟聚会、新闻发布会、同声翻译会议、学术研讨会、高标准智能型演示会议、大型宴会、婚宴等；可以完成如下功能的现代化高科技一体化的电子会议中心：会议扩声、同声传译、会议讨论、会议表决、视频会议、监控摄像、新闻发布、智能中控、灯光音响等;中央控制系统是一种先进的综合控制系统,它可以将不同厂家、型号、性质的器材或硬件,及环境装置连接起来;只需轻按触摸屏就可实现视/音频切换、VGA切换,集中控制系统电源的开关；环境灯光的调节及开关；窗帘及投影幕布的开关、升降；可调节扩声系统的音量及音质；通过红外线可控制多种电器,如DVD、VCR及电视机、投影仪;还通过RS-232C输出端口和RS-485控制端口控制任何连接于这些端口的设备;连接局域网或Internet可以实现在远端甚至异地进行控制;多功能厅智能化系统中控、矩阵、数字会议系统解决方案以英寸彩色触摸屏TSC57CW无线彩色触控屏幕作为主控,可移动为操作中心,在多功能厅大门内墙上嵌入控制面板作为辅助控制界面;控制系统的界面必须是汉化、可靠、便于操作、人性化、模式化的设计;为确保系统兼容性,要求与数字会议系统、中控系统、矩阵切换系统同一品牌;系统应具备控制接口的预留, 便于系统的扩展和升级,考虑到设备众多,要求CR主机有内置多于8路的RS-232可编程串口的预留,同时要求系统能满足网络化远程异地控制;编程软件要求为中文界面,便于用户操作人员操控;1能对多功能厅视听设备及厅内环境照明灯光、窗帘进行控制,整个视听系统能在有线/无线触摸屏上实现完整操作;2设备电源控制：投影机、音源设备等的电源控制；3所有音视频播放设备遥控功能：开、关、播放、停止等；4对矩阵切换器的所有控制功能,对输入输出各类矩阵中的信号源实施任意的切换,实现对音视频信号的回放回显、双向互送；5对灯光控制和亮度调节,预置多种场景灯光模式调光系统；6对窗帘的控制：窗帘的开、关等;7内嵌式红外学习器,无须配置专业学习器,使用更简单,可随时刷新擦写;——信号处理与接驳系统：配置：4×4的RGB切换器1台,4×4的AV矩阵切换器1台;信号处理系统要求将该会议系统音视频信号、电脑信号与其他会议室音视信号共享,同时系统能通过本会议室控制系统调用其他会议系统的共享音视频信号;配置兆科44音频、视频及兆科44计算机图像讯号矩阵切换器、分配器、多功能厅智能化系统中控、矩阵、数字会议系统解决方案转换器,矩阵控制设备要求要求模块化设备具备很高的灵活性和扩展、兼容性,备控制面板及RS-232控制接口；在考虑到到信号在传输过程中衰减,矩阵控制设备要求要求模块化设备具备很高的灵活性和扩展、兼容性,备控制面板及RS-232控制接口兆科4路视音频输入,4路视音频输出；150MHz-3dB满载.具有决定产品稳定性能的SMT贴片式生产；CE、ISO9000认证等；兆科4路RGB 信号输入,4路RGB信号输出；带宽 350MHz-3dB满载.具有决定产品稳定性能的SMT贴片式生产；CE、ISO9000认证等,具有信号放大、调校和补偿信号功能,能够与多功能厅内设置组合式组合式控制接口含音频接口、复合视频信号接口、专业的计算机图像接口等多种信息接口统一连接在一起;七、产品技术参数选其中部分产品多功能厅智能化系统中控、矩阵、数字会议系统解决方案多功能厅智能化系统中控、矩阵、数字会议系统解决方案线材及其他材料工程施工费合计：119592元大写：拾壹万玖仟伍佰玖拾贰元以上价格均为不含税价;多功能厅智能化系统中控、矩阵、数字会议系统解决方案多功能会议室解决方案一、系统概述多功能厅以其功能的多样性特别适合我国国情需要,并在这几年的时间得到迅速普及应用;在初期的建设投入上可能要高於单一功能的投资建设,并且从技术的角度上来看,对系统在设计和施工上都有一定的技术复杂度,尤其对用户方的使用也有一定的技术要求,这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作,这种技术就是中央控制技术;二、用户需求整个系统要高效率的完成会议室任务,结合各个系统,充分发挥各个系统的功能.一多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示;由於会议室面积较大,为了各个位置的人都能够更清楚的观看;二A/V系统：A/V系统由计算机、摄像机、DVD、VCR录像机、MD机、实物展台、调音台、话筒、功放、音箱、数字硬盘录像机等A/V设备构成;完成对各种图文信息包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音的播放功能；实现多功能厅的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果;三会议室环境系统：会议室环境系统由会议室的灯光包括白炽灯、日光灯、窗帘等设备构成；完成对整个会议室环境、气氛的改变,以自动适应当前的需要；譬如播放DVD时,灯光会自动变暗,窗帘自动关闭;四智能型多媒体中央控制系统：采用目前国内档次最高、技术最成熟、功能最齐全,用途最广的中央控制系统,实现各种电子设备的集中控制;要求操作简单、人性化、智能化；要求整个系统可靠性高；尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效；能够控制DVD、录像机、MD 进行播放、停止、暂停等功能；能够控制投影机,进行开/关机、输入切换等功能,并能够控制电动吊架、屏多功能厅智能化系统中控、矩阵、数字会议系统解决方案幕,实现上升、停止、下降等功能；能够控制实物展台进行放大、缩小等功能；能够控制音量,进行音量大小的调节功能；能够控制A/V矩阵、VGA矩阵,实现音视频、VGA信号自动切换控制功能能够控制房间的灯光和窗帘,自动适应当前的需要；三系统示意图多功能厅智能化系统中控、矩阵、数字会议系统解决方案四、设备清单：整个系统的设备清单含控制方式分析如下：多功能厅智能化系统中控、矩阵、数字会议系统解决方案智能多媒体会议系统以前的会议室是“讲台放几支麦克风/墙上挂几支大喇叭,领导就作报告,听众纸笔纪录;”这种落后的会议模式远远不能满足现在高速交流的信息时代对会议系统的要求;因此,我们将中央控制系统、广播系统、ADO扩音系统、POLYCOM远程视频会议系统、投影系统等系统与各种音、视频信号如DVD、录像机、摄像机、视频展示台及计算机信号有机结合在一起因为可以给人们实现最直观、最快捷的演示及播放等功能,所以博物馆、体育馆、资讯中心、学院、纪念馆、展览会、指挥中心、工厂等企事业单位的会议厅、保安系统、培训室进行多功能远、近程的教学、培训、会议的; 特点：1、数字化集成中央控制系统、广播系统、扩音系统、远程视频会议、计算机网络、同声翻译系统、摄像编辑系统视音频技术于一体;2、智能中央控制系统可以轻松、快捷、简单、方便地控制室内的各种设备,并将DVD、电视、录像带、CD、计算机、现场摄像信号、文稿、幻灯片、相片、实物、书写、远程会议等各种信息展示在大屏幕上;3、对室内环境进行控制,如直射筒灯灯光亮度调整、日光灯开与关、窗帘开关、屏幕上与下等;更可通过预编程,设定各项控制模式,同时控制多个功能,使室内的各个分散型系统有机地整合在一个控制系统中集中管理与控制,把普统的应用环境提升到一个全新的智能化模式环境中;4、适应办公自动化电脑化；结合各单位网络建设；清晰形象的视觉信息；逼真传神的听觉效果；方便快捷完整的会议记录和传输形式；舒适的会场环境；简洁流畅的会议过程系统组成部分智能中央控制系统控制投影机开/关、投影机亮度、对比度、色彩调整、投影机播放信号源的切换、对电脑/视频/音频智能型切换设备、实时控制电脑、视频、音频信号的相互切换等；音响系统的音量大小进行控制；对各种演示播放设备的控制,如DVD、录象机、影碟机等进行模拟原遥控器各项功能的操作控制；对屏幕、窗帘、空调等有红外线发射的设备都可以控制;一个小小触摸屏,替代了诸多设备的遥控器和开关;可使会议更加快捷有序的进行;简洁的中文菜单,使人们无需专业培训,也能自如驾驭会议室的全部设备;使重要会议无需工作人员服务,也能顺利进行; 广播、音响背景音乐扩声系统区别对待会议发言等人声扩音和音乐等娱乐扩声,选择能够充分表达和展现两者不同特点和要求的方式和产品,根据房间面积、布局以及装修材料等实际情况,采用适当的扬声器音箱、音柱、吸顶喇叭、功放、调音台及周边设备分频器、均衡器、反馈抑制器、压限器、效果器、耳机等,确保音响响度和效果; 摄、录、监系统实时拍摄会议发言人特写、会场场景,拍摄内容可实时传送至操作室供操作员监看和记录;配合会议发言设备、矩阵及专用软件使用时,摄像设备可以与发言设备联动,自动追踪发言人拍摄图像; 信号源设备信息的来源,包括：·台式/笔记本电脑· DVD/VCD/LD机·录像机·摄像机·电视信号源播放、接收设备·投影机·屏幕·等离子显示器投影机将信号源所播放的内容真彩的显示在大屏幕上,单屏可达对角线650英寸,多屏可满足任意尺寸要求;信号传输设备在图像信号传输系统中,通常需要将一路信号分成多路传输到多个接收设备或从多路信号中选择一些传给某一个设备,根据实际使用要求及传输路由等等考虑,合理使用传输接口设备,可以将各种信号源设备和接收信号设备进行连接,实现各种功能组合;·对于参加人数不多的小会议室来说,选用数字显示终端可以充分合理地利用有限的空间,轻松地将普通会议室变成多媒体会议室,大大增强了会议室的功能; ·因为小会议室的空间较小,对于会议扩声的要求就相对较低,当然,若有特殊要求,也可设计专业的扩声系统;·增加摄像和录音功能,就可真实地记录会议过程;·增加智能集中控制系统,不但方便操作,更可以大大提升形象设备清单报价如下:。
会议系统会议系统包括：基础话筒发言管理，代表人员检验与出席登记，电子表决功能，脱离电脑与中控的自动视像跟踪功能，资料分配和显示，以及多语种的同声传译等。
它广泛应用于监控、指挥、调度系统、公安、消防、军事、气象、铁路、航空等监控系统中、视讯会议、查询系统等领域，深受用户的青睐。
设备组成编辑最基本的会议系统，由麦克风、功放、音响、桌面显示设备 (例如桌面智能终端、液晶显示器)，这几样设备的组合应用也可以说是一个会议系统了，它们起到了传声，显示，扩声的作用，达到能看、能听、能说话。
随着科技的发展、功能需求的提升，特别是电脑、网络的普及和应用，会议系统的范畴更大了，包括了表决/选举/评议、视像、远程视像、电话会议、同传会译、桌面显示，这些是构成现代会议系统的基本元素，同时衍生了一系列的相关设备，比如中控、温控制、光源控制、声音控制、电源控制等等。
现代科技发展的促使下，会议系统定义成是一整套的与会议相关的软硬件。
分类编辑(1)按信息流类型划分① 音频图形会议系统音频图形会议系统主要利用语音进行多方交流，形文件。
这是一种早期的会议系统形式。
②视频会议系统视频会议是利用数字视频压缩并辅以传真机等通信设备传送技术在会议中使用视频信息流的系统，这类系统又被称为视听会议。
在会议中，与会者不仅可以听到其他人的说话声，还可以看到其他人的手势和面部表情。
③数据会议系统数据会议系统是利用计算机系统在窄带宽的通信网络上交换数据信息的会议。
会议可以采用同步或异步形式。
在会议终端上运行的是用户数据应用程序。
(2)按规模大小分类按规模大小可分为大、中、小型三类。
①大型会议系统主要有高档会议厅和大型多功能厅。
其功能主要是举行大型会议、论坛、技术交流及培训，并兼有新闻发布及小型文艺演出功能。
扩声系统性能应达到“语言扩声一级标准”。
在使用和控制手段方面也能够适应各种使用功能的需要。
系统具有智能控制管理和切换功能。
可以支持多点视频会议，具有远程会议功能。
配备数字音、视频多媒体设备、同声传译系统和红外无线旁听系统等。
②中型会议系统主要是中型会议室和多功能厅。
其功能主要以会议为主。
具备带表决功能的数字会议系统。
音响效果方面达到高保真水平。
声学特性指标中应达到“语言扩声一级标准”。
系统可支持多点视频会议，具有远程会议功能。
配备同声传译系统和红外无线旁听系统。
在视频设计方面选择大屏幕投影显示为主，设置一台多功能的液晶显示屏，显示视频信号及电脑图形，设置可自动跟踪发言人的彩色摄像机，辅助显示用液晶或等离子显视器，收看远程和本地的各种视频信号，对会场实况监控和实时地记录存档。
也可以对灯光系统进行调控。
投影机、液晶屏设电动升降机，电动窗帘、电动幕布、电控门等装置均可进行遥控。
③小型会议系统主要是小型普通会议室。
其功能主要以小型会议为主。
扩声系统性能达到“语言扩声一级标准”。
支持多点视频会议，以及实现电话会议功能。
配备流动式手拉手数字会议系统、同声传译系统和红外无线旁听系统。
选择大屏幕投影显示为主，并设有监控彩色摄像机。
辅助显示用液晶或等离子显视器。
灯光、音响、视频控制等，配置根据实际需求确定。
设计原则(1)会议系统的设计，应满足建设方的要求，应满足会议功能的要求。
(2)小型会议、董事会议、一般性学术交流会议厅(室)宜按照基本会议讨论系统设计，部分会议厅可设置会议视频跟踪摄录系统、会议视频显示系统、以及5.1 声道环绕立体声系统。
(3)国际会议厅、商务会议厅(室)宜按照带同声传译功能的会议系统设计，应设置会议视频跟踪摄录系统、会议视频显示系统，宜可设置5.1声道环绕立体声系统。
(4)有固定座位的会议厅(室)可选用有线传输或无线传输的会议音频系统，无固定座位的会议厅(室)应选用无线传输的会议音频系统。
(5)面积较大的会议厅、有旁听席的会议厅除设计会议音频系统外，应设置会议公共广播系统，宜可设置会议视频跟踪摄录系统、会议视频显示系统。
(6)应优先选用信誉高、质量好、市场占有率大的品牌产品。
配置会议系统的配置有两种：一种是单独配置；另一种是综合配置。
1)单独配置根据会议室、会议厅的建设需要，可单独设置会议扩声系统、同声传译系统、会议表决系统等。
单独设置的会议扩声系统，一般设有会议扩声主机，分有线和红外两种；有线系统设有主席和代表控制盒、话筒和耳机；红外系统设有接收单元和电声转换器件等。
单独设置的同声传译系统，除配有会议扩声的全套设施外，还设有供译员使用的翻译单元，并设有译语传输线路。
主席和代表控制盒上专门安装了译语选择器。
单独设置的会议表决系统配有主机、主席和代表表决单元、表决系统软件、计算机及其外设，其中包括打印机、显示器，有的还配有大屏幕电视或投影仪。
2)综合配置所谓综合配置是把会议扩声、同声传译、表决系统，统一规划，合理配置。
它不仅配有各项功能设备，还设置了灯光、窗帘、布幕、投影仪等各种设施综合控制的智能化系统。
视频矩阵视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n 路监控设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。
有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。
目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。
视频矩阵一般用于各类监控场合。
基本简介模拟视频矩阵的输入设备：监控摄像机、高速球、画面处理器等很多个设备，显示终端一般监视器，电视墙，拼接屏等（通常视频矩阵输入很多，一般几十路到几千路视频，输出比较少一般2-128个显示器；例如64进8出，128进16出，512进32出，1024进48出等）。
会议中常用到是AV 矩阵、VGA 、RGB 矩阵、HDMI 矩阵、DVI 矩阵一般的输入设备：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等，而显示设备：投影机、等离子、拼接屏、大屏幕显示等（通常输入和输出基本差不多，也不会太大；例如8进8出、16进8出、16进16出）。
视频矩阵，就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。
一般来讲，一个M×N 矩阵：表示它可以同时支持M 路图像输入和N路图像输出。
即任意的一个输入和任意的一个输出。
主要特性•输出可扩充到128 路视频输出，输入可扩充到1024 路视频输入，输入小于128 路可选带环通设计•每台可自由编辑8 个以下字符《中英文可选》•采用选配内置IP 控制模块和视频服务器设计，可通过IP 网络对矩阵主机进行操作和切换浏览视频图像，远程并可对摄像机及系统的控制访问•采用2U、4U、8U、16U、32U 插卡式高密度模块组合结构，方便组合扩充•多重权限设置；键盘/监视器权限，键盘/摄像机权限，监视器/ 摄像机权限，键盘/警点权限，网络/监视器权限等系统可分区设置•有热备份主机选配设计，使主机稳定性更有保障•音/ 视频输入输出端口和通讯接口有浪涌保护措施及抗雷击干扰设计•音/ 视频切换卡、报警卡、跟随控制卡可插于一体，组成的综合监控主机•可外接报警联动箱255 路•可外接16 个分控键盘•报警后可联动，自动打开摄像机及灯光，自动切换预置点图像并启动录像•可预置任一防区警戒方式：定时、手动、常布/ 撤防及查询报警记录[1] 基本功能一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口。
控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。
对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。
矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。
一般而言矩阵系统的容量达到64×16 即为大容量矩阵。
如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。
矩阵容量越大，所需技术水平越高，设计实现难度也越大。
作用原理矩阵可以把提供信号源的设备的任意一路的信号送到任意一路的显示终端上，可以做到音频和视频同步或者不同步，随心所欲，方便，节约成本。
常见的类型是根据接口类型划分（VGA 、AV、RGB），还有混合矩阵，就是设备中不同的接口类型，还根据接口数量来划分，如8系列的有8进2出，8进4出，8进8出等。
根据档次分有电信广播级：切换的时候没有闪烁和雪花，很平稳，接下来是专业矩阵、切换的时候稍微出现点黑屏，但也没有闪烁，然后是民用的，大多数会议室用的就是这种，切换的瞬间有闪烁的雪花和抖动，但切换完画面很稳定。
视频矩阵拓扑图主要分类按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。
模拟矩阵：视频切换在模拟视频层完成。
信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。
数字矩阵：视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。
数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD 转换，将模拟信号变为数字信号，在视频输出端增加DA 转换，将数字信号转换为模拟信号输出。
视频切换的核心部分由模拟矩阵的模拟开关，变换成了对数字视频的处理和传输。
技术参数增益：0dB视频带宽：150MH （-3Db）满载亮色度干扰（多通道对一通道串扰和）：-50dB @10 MHz，-40dB @100 MHz 微分相位（I/0S）：0.05o（RL=150Ω） <1.28 度，3.58MHz微分相位误差：0.1 度，3.58-4.43MHz微分增益（误差）：0.05%（RL=150Ω） 0.1%，3.58-4.43MHz 最大传播延时：5Ns（± 1nS）切换速度：≤ 150ns信号制式：NTSC3.58，NTSC4.43，PAL，SECAM视频输入输入电平：0.5V～2.0Vp-p回波损耗：-30dB@5MHz阻抗：75Ω连接器：BNC 最大直流偏置误差：15mV 视频输出信号类型：复合视频输出电平：0.7Vp-p 回波损耗：<-30dB@5MHz直流补偿：± 5mV回波锁相：0.3V～0.4Vp-p阻抗：75Ω连接器：BNC最大直流偏置误差：15mv功耗：30～150W（视具体型号确定功耗）串行接口：RS232-C, 9孔D-Sub 型连接器,端口2，3，5分别直通串口参数：9600bps、8 位数据、1 位起始位、1 位停止位、无校验，无流控电源：AC 100～220V，50/60Hz 机箱面板：铝合金氧化拉丝接口通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准音视频线缆与相应接口连接起来即可。
