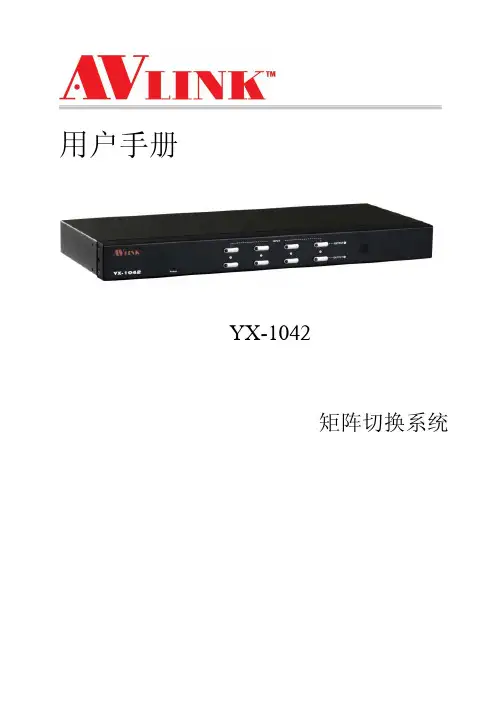

用户手册YX-1042矩阵切换系统使用前须知1、阅读说明书——使用前，请仔细阅读各项使用说明。
2、产品安置环境——只能安装室内，干燥通风的稳固机框或桌面上。
3、闪电——在闪电或一段时间不用时，请拨掉插头和电源线。
以防止损坏设备。
4、维修——如发生故障，必须由专业技术人员检修或到指定经销商维修更换零部件。
目录一、矩阵系统概述 (3)1.1 YX矩阵系统 (4)1.2YX包装说明 (4)二、YX矩阵主机安装 (5)三、YX矩阵前后面板示意图 (5)3.1前板示意图 (6)3.2后板示意图 (6)四、YX矩阵与外围设备的连接 (6)4.1 输入、输出接口 (7)4.2 音视频连接线 (7)五、YX矩阵控制面板操作说明 (9)5.1 安裝 (9)5.2 前板按键操作 (9)5.3 遙控器的按键操作 (9)六、YX矩阵系统技术参数 (10)七、常见问题及解决办法 (12)一、矩阵系统概述1.1 YX矩阵系统YX-1042矩阵切换器，是一款高性能的视频信号和音频信号专业切换设备，用于多个视频信号和音频信号输入输出交叉切换，提供独立的YPbPr分量和音频输入、输出端子，每路YPbPr分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。
YX-1042矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
图1-1 YX-1042矩阵1.2 YX包装说明YX-1042矩阵主机DC 12V/600mA的變壓器设备用户手册遙控器附件 数量 耳掛 2个螺絲6个二、YX 矩阵主机安装YX-1042系列矩阵主机采用金属烤黑漆外壳，可放置台面上，亦可安装在19寸机柜上。
如下图2-1所示：图2-1 将YX-1042主机安装在标准机柜上三、YX 矩阵前后面板示意图3.1前板示意图1. 电源指示灯2. 端口选择按键(手动选择)3. 端口指示灯4. 红外线接收端口3.2后板示意图1.电源输入接口2.视频输入接口3.非平衡立体声音频输入接口4.数字光纤音频输入接口5.视频输出接口26.非平衡立体声音频输出接口27.数字光纤音频输出接口28.视频输出接口19.非平衡立体声音频输出接口110.数字光纤音频输出接口1四、YX矩阵与外围设备的连接图4-1 YX-1042矩阵系统接线图4.1 输入、输出接口YX-1042的输入输出接口分别由4路、2路RCA母端子组成。
视频矩阵的工作原理在一个完整的安防电视监控系统中，一般由摄像机、监视器等设备组成，如何实现视频信息资源的共享分配、切换和显示，如何实现摄像机对监视器的顺序切换显示或分组切换显示，完成这个切换功能的设备就是视频矩阵切换器。
矩阵切换系统的作用、分类和使用场合一个完整的安防电视监控系统通常由摄像机、监视器等设备组成，如何实现视频信息资源的共享分配、切换和显示，如何实现摄像机对监视器的顺序切换显示或分组切换显示，完成这个切换功能的设备就是视频矩阵切换器。
如在会议室中，一般输入设备很多：有摄像机、 DVD、VCR、实物展台、台式电脑，以及笔记本电脑等等，而显示终端则较少，包括投影机、等离子、大屏幕显示器等，若想共享和分配这些输入设备的显示信息，矩阵即可发挥重要的作用。
其可将信号源设备的任意一路的信号传输至任一路显示终端上，并可以做到音频和视频的同步切换，使用方便。
在安防行业，通过视频矩阵和电视墙的配合，操作人员可以在电视墙或者任何一个分控点看到任意一个摄像机的图像。
矩阵主机即是通过交叉开关切换的方法，将 X 路视频输入信号任意输出至 Y 路监看设备或其它的电子装置（设备）。
一般情况下矩阵的输入通道数大于输出通道数即 X＞Y，当然也有 X＜Y 的矩阵主机。
有一些视频矩阵带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也被称为视音频同步切换矩阵。
视频矩阵可以运用在很多场合，如安防行业的监控中心，教育行业的多媒体教室、会议室等，相对来说，监控行业使用的视频矩阵较多。
矩阵种类很多，根据接口类型可分为VGA矩阵、AV 矩阵、光矩阵等；根据接口数量来划分，则包括 8 进 2 出、 128 进 32 出、 1024 进 64 出等；还可根据处理的信号类型划分为模拟矩阵与数字矩阵，当然还有混合矩阵。
混合型视频矩阵的概念比较广，既可以是模拟和数字和混合，也可以是CVBS和 RGB矩阵的混合等；根据档次分有电信广播级的同步切换矩阵和普通的视频矩阵，广播级的矩阵主机切换图像的时候利用在视频信号的场消隐信号期间进行，切换过的图像没有闪烁非常平稳。
1. 音视频矩阵的作用在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端，虽然这些音视频信号源和显示终端也可能会同时具备复合视频（Composite-Video）、超级视频（S-Video）、分量视频（Component-Video）甚至数字视频（DVI、SDI）的接口，但目前在多媒体视像会议中被普遍使用的还是复合视频矩阵，主要的原因在如下几方面: 复合视频具备良好的稳定性、兼容性和通用性，传输带宽小，传输距离长。
但色度和亮度共享4.2MHz（NTSC）或5.0~5.5MHz（PAL）的频率带宽，互相之间有比较大的串扰，对器材和传输线缆的要求标准不高，信号源丰富，预埋线缆投资较低。
超级视频（S-Video）虽然在减少亮度损耗、亮度/色度串扰方面明显优于复合视频，但对于目前常见的液晶投影机、DLP投影机并达不到非常明显的区别，而且预埋线缆投资是复合视频的两倍，所以在工程长距离传输没有得到普遍的使用。
分量视频在信号格式的级别上已经明显高于复合视频或超级视频，但目前在会议室多数是为电脑显示（VGA或RGBHV信号格式）服务，对器材和传输线缆的要求很高（取决于预期的设计标准和投资预算），预埋线缆投资很高。
类似Y,R-Y,B-Y、Y,Cr,Cb的分量视频信号目前主要应用在广电行业，而且会逐渐向SDI或HD-SDI的数字信号格式过渡，由于信号源和资金预算的限制，会议室使用不多。
DVI信号由于有效传输距离的限制（5米左右），目前没有得到广泛应用。
综上所叙，习惯上音视频矩阵没有特别的注明都默认是复合视频格式。
以复合视频格式输出的主要设备有:摄像机、实物展台、有线电视解调器、远程视像会议、磁带录像机、DVD光碟机等，音视频矩阵在系统中介于视频源与显示或复用终端之间，负责将不同的音视频信号源按用户的意愿进行集中调控。
按照输入、输出通道的不同，常见的视频矩阵一般有8×2、8×4、8×8、16×4、16×8、16×16、32×8、32×16、32×32、64×16、64×32、64×64、128×128等。
目录矩阵系统描述：：...............................................................................２一.矩阵系统描述1.1矩阵系统功能说明.....................................................................２1.2矩阵系统系列.............................................................................２1.3矩阵系统系列.............................................................................３矩阵安装说明：：.............................................................................３二、矩阵安装说明2.1矩阵面板及接口：.....................................................................３2.2串口通讯端口及连线方法.........................................................６三、矩阵的控制方式说明.....................................................................６3.1面板按键输入操作方式:..........................................................６3.2遥控控制操作方式...................................................................８3.3后台终端软件操作...................................................................９：.........................................................................１２串口通讯协议：四、串口通讯协议五、矩阵设备电气设计参数.............................................................１４六、常见故障及维护.........................................................................１７一.矩阵系统描述矩阵系统描述：：1.1 1.1 矩阵系统功能说明矩阵系统功能说明矩阵系统功能说明广州明控矩阵切换系统,是全交叉高性能的设备，应用于信号切换。

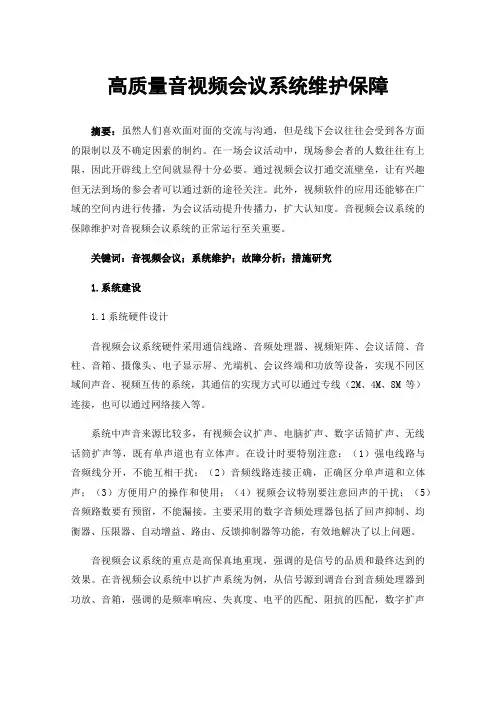

高质量音视频会议系统维护保障摘要：虽然人们喜欢面对面的交流与沟通，但是线下会议往往会受到各方面的限制以及不确定因素的制约。
在一场会议活动中，现场参会者的人数往往有上限，因此开辟线上空间就显得十分必要。
通过视频会议打通交流壁垒，让有兴趣但无法到场的参会者可以通过新的途径关注。
此外，视频软件的应用还能够在广域的空间内进行传播，为会议活动提升传播力，扩大认知度。
音视频会议系统的保障维护对音视频会议系统的正常运行至关重要。
关键词：音视频会议；系统维护；故障分析；措施研究1.系统建设1.1系统硬件设计音视频会议系统硬件采用通信线路、音频处理器、视频矩阵、会议话筒、音柱、音箱、摄像头、电子显示屏、光端机、会议终端和功放等设备，实现不同区域间声音、视频互传的系统，其通信的实现方式可以通过专线（2M、4M、8M等）连接，也可以通过网络接入等。
系统中声音来源比较多，有视频会议扩声、电脑扩声、数字话筒扩声、无线话筒扩声等，既有单声道也有立体声。
在设计时要特别注意：（1）强电线路与音频线分开，不能互相干扰；（2）音频线路连接正确，正确区分单声道和立体声；（3）方便用户的操作和使用；（4）视频会议特别要注意回声的干扰；（5）音频路数要有预留，不能漏接。
主要采用的数字音频处理器包括了回声抑制、均衡器、压限器、自动增益、路由、反馈抑制器等功能，有效地解决了以上问题。
音视频会议系统的重点是高保真地重现，强调的是信号的品质和最终达到的效果。
在音视频会议系统中以扩声系统为例，从信号源到调音台到音频处理器到功放、音箱，强调的是频率响应、失真度、电平的匹配、阻抗的匹配，数字扩声系统强调的是采样频率、延时等参数。
视频显示系统，强调的是色彩、对比度以及分辨率。
1.2系统网络架构以某会议中心音视频系统为例，平台总体构架采用分层管理模式，系统分为二层：以单个会议室作为最小组成单元，即为第一层；会议控制中心作为第二层。
第一层的单个会议室能够独立实现本层的监控功能，第二层会议控制中心可以管理第一层的多个会议室。

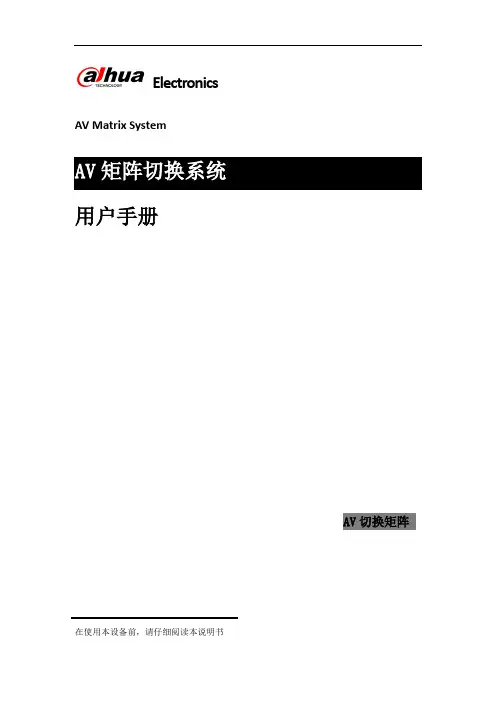

ElectronicsAV Matrix SystemAV矩阵切换系统用户手册AV切换矩阵在使用本设备前，请仔细阅读本说明书DHM-AV Matrix112012年4月发行本手册版权所有者受《中华人民共和国著作权法》及其他知识产权法规保护。
