矿井通风图纸绘制令狐文艳为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

（3）有总工程师签字，图纸随着采掘变化进行修改。

3、防灭火系统图（1）在采掘工程平面图上绘制。

（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

矿井中二氧化碳的主要来源有：煤和有机物的氧化；人员呼吸；井下爆破； 井下火灾；瓦斯、煤尘爆炸等。有时也能从煤岩中大量涌出，甚至与煤或岩石一 起突然喷出，给安全生产造成重大影响。如我国某矿，曾在1975年6月发生过一 起二氧化碳和岩石突出事故，突出二氧化碳11000m3。
（三）有害成分 1.瓦斯（CH4）
一般的工作面都采用上行通风的工作方式，下行通风采用 的较少，与上行通风相比，下行通风有如下特点： （1）采煤工作面进风流中煤尘浓度较小； （2）采煤工作面的气温可以降低； （3）不易出现瓦斯局部积聚。
但是，下行通风的缺点是：工作面运输平巷中设备处在回 风流中；一旦工作面发生火灾时控制火势比较困难；当发生煤 与瓦斯突出事故时，下行通风极易引起大量的瓦斯逆流而进入 上部进风水平，扩大突出的涉及范围。
采煤工作面一般采用的通风方式有反向通风、同向通风及对拉工作面通风 等三种方式。 （一）反向通风方式
这种通风方式的主要特点是，采煤工作面的进风巷与回风巷的风流流动方 向相反，平行流动。常见的有U型、H型通风方式。我国的多数长壁采煤面，采 用该通风方式。
其优点是：由于进回风路之间是实体煤，所以采空区漏风小。 其缺点是：工作面上隅角附近，由于风流速度很低容易积聚瓦斯，影响安全 生产。 （二）同向通风方式 这种通风方式的特点是：工作面的进风巷与回风巷中的风流同向平行流动。 常见的有Z型、Y型通风方式。 其优点是：利用采空区漏风，将工作面上隅角瓦斯带到工作面回风巷的风流 中，从而避免采空区瓦斯涌到工作面或在工作面上隅角积存。 其缺点是：采空区漏风较多，容易引起自然发火。 （三）对拉工作面通风方式 对拉工作面是由三条巷道构成的工作面通风系统，根据进回风顺槽的分配 情况，它可分为两进一回或一进两回的两种通风方式。常见的有W型。 这种通风方式与上两种相比，具有通风量大、阻力小和采空区漏风少等优 点。 其缺点是：对拉工作面中总有一面存在下行通风。

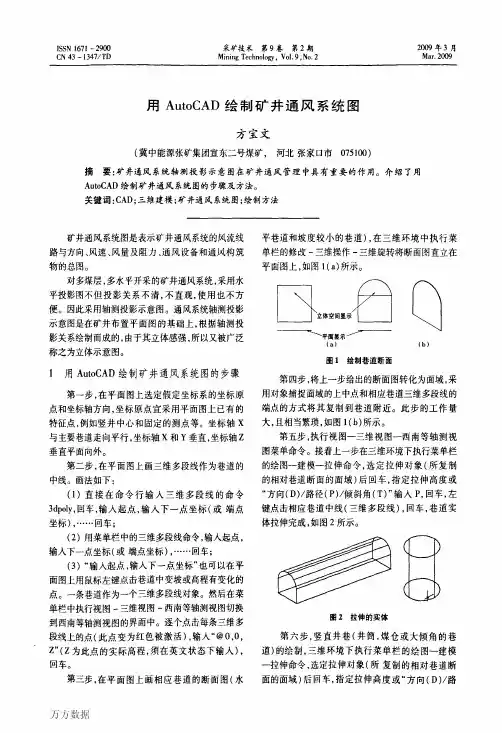

方宝丈：用ＡｕｔｏＣＡＤ绘制矿井通风系统图８３径（Ｐ）／倾斜角（Ｔ）”，输入相对高差或角度，回车，井筒、煤仓等实体拉伸完成，如图２所示。

第七步，相交实体的绘制，执行菜单修改——实体编辑——并集命令，进行实体的合并（合并后实体变为一个实体对象）。

通过以上７步操作完成的宣东二号煤矿西南（ｗｓ）、东南（ＥＳ）、东北（ＥＮ）、西北（ＷＮ）等轴测图（执行视图一消隐状态，打印样式线框，消隐）如图３所示。

从其中选择１个或几个效果较好的图在其上标注通风设备和通风构筑物，进回风流关系及巷道、工作面、硐室的风量，即是通风系统立体图。

图３井巷轴测图‘●－．．◆－◆。

◆－◆－－◆。

◆。

●＿●·●－●－●－●－●－－，Ｉｔ，－－－（上接第４８页）因此，在进行抽放率时，走向方向以顶板巷道所起作用为计算依据，整个试验观测期间，工作面共推进９３０ｍ，倾向２４０ｍ，１３—１煤层瓦斯含量按５．２９ｍ３／ｔ，可解析瓦斯量按瓦斯含量的８７％计算，即１３一ｌ煤层可解析瓦斯含量４．６１ｍ３／ｔ，总共抽采瓦斯总量为２５７６５１６ｉｎ３，计算出瓦斯抽采率为４８．２％。

由于中间有一段抽采钻孔起作用，计算出顶板巷道瓦斯抽采率偏低。

实践证明，在保证顶板巷道层位布置合理和巷道密闭质量好的情况下，顶板巷道抽采瓦斯能有效解决煤层瓦斯含量较高煤层采煤工作面的回风流瓦斯和上隅角瓦斯超限问题。

２矿井通风系统图的完善第一步，分别对西南、东南、东北、西北４个等轴测图执行视图一渲染命令，输出名为１０２２Ｘ７６８ＢＭＰ的文件，用ＰｈｏｔｏＳｈｏｐ软件进行加工能得到照片级精美的通风系统图。

第二步，分别对西南、东南、东北、西北４个等轴测图执行视图一动态观察一自由动态观察命令，选好几个观察角度，执行视图一渲染命令，输出名为１０２２Ｘ７６８ＢＭＰ的文件，用ＰｈｏｔｏＳｈｏｐ软件进行加工能得到空间各个角度的照片级精美的通风系统图。

第三步，分别对西南、东南、东北、西北４个等轴测图执行视图一动态观察一自由动态观察命令，可以连续观察动态旋转的通风系统立体图。

温度传感器
紫
直径＝8，线宽0.5mm
设备开停传感器
蓝
直径＝8，线宽0.5mm
馈电传感器
红
直径＝8，线宽0.5mm
风门开关传感器
蓝
直径＝8，线宽0.5mm
井下设备
分站（干线扩展器）
红
方框：长12宽4，
线宽0.5mm
分站（干线扩展器）电源箱
红
方框：长12宽4,
线宽0.5mm
断电仪
红
直径＝8，线宽0.5mm
矿井通风系统图图例
附件二：
矿井通风系统图图例
序号
名称
图例
颜色
说明
1:5000
1:2000
1
进风风流
红色
1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。
2
回风风流
蓝色
1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。
束管监测中心站
紫色
长15mm,宽10mm
19
束管
紫色
N标注芯数,实长
棕色
15
离心式主扇
棕色
16
防爆门
棕色
棕色
பைடு நூலகம்17
抽排风机
棕色
18
抽放泵
棕色
19
抽放管路
红色
矿井安全监测监控系统图图例
分类
设备名称
颜色
图例符号
图例尺寸（毫米）
传感器
甲烷传感器
绿
直径＝8，线宽0.5mm
一氧化碳传感器
红
直径＝8，线宽0.5mm
风速传感器
