锻造工艺的设计说明书

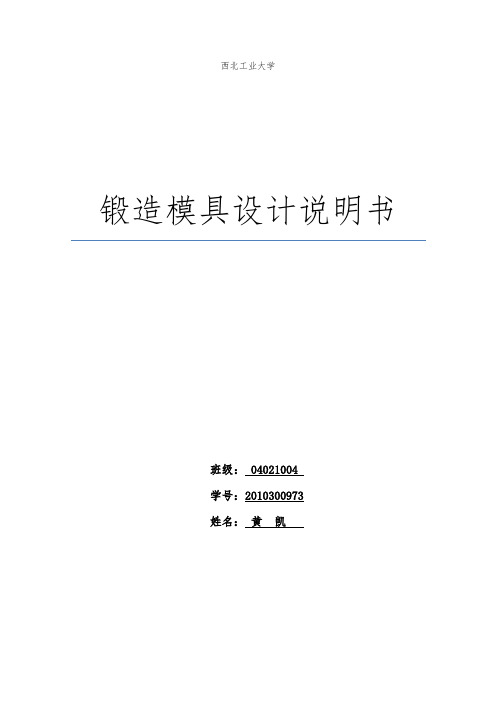

锻造模具设计说明书班级：学号：姓名：指导老师：目录1、绘制冷锻件图 (2)2、计算锻件主要参数 (3)3、确定锻锤吨位 (3)4、确定毛边槽形状和尺寸 (4)5、确定终锻型槽 (4)6、设计预锻型槽 (4)7、绘制计算毛坯图 (6)8、制坯工步选择 (8)9、确定下料尺寸 (8)9.1 坯料截面积 (8)9.2 坯料直径 (8)9.3 坯料体积 (9)9.4 坯料长度： (9)10、制坯型槽设计 (9)⑴滚挤型槽设计 (9)⑵拔长型槽设计 (10)11、锻模结构设计 (12)12、拔叉件模锻工艺流程 (12)13、附录 (13)参考文献 (14)1、绘制冷锻件图零件为接线盘拨叉，是汽车的主要零件之一，工作时在高速下运转，工作条件比较繁重，绘制锻件图过程如下：（1）确定分模位置根据零件形状，采用上下对称的直线分模。

（2）确定公差和加工余量估算锻件质量约为0.4kg,材料为45钢，密度7.85g/cm3，材质系数为M1 。

锻件的形状复杂系数：SW锻=630，为 4 级复杂系数S4。

W外廓包容=0.1518.3 3.4 8.4 7.85拔叉冷锻件图由有关手册查得：高度公差为0.6mm ；长度公差为0.9 mm；宽度公1.4 mm 1.9 mm差为 1.0.57mm mm。

（3）模锻斜度零件图上的技术条件已注明模锻斜度为7 。

（4）圆角半径锻件高度余量为 0.75+0.4=1.15mm；则需倒角的叉内圆角半径为 1.15+2=3.15mm;取 3mm,其余部位的圆角半径取1.5mm。

（5）技术条件：2、计算锻件的主要参数（1）锻件在平面上的投影面积 8000mm2 ;（2）锻件周边长度为 576mm;（3）锻件体积为 80255mm3 ;（4）锻件质量为 0.63Kg 。

3、确定锻锤吨位总变形面积为锻件在平面上的投影面积与毛边面积之和，参考表 4-14 按 1t 模锻锤毛边槽考虑，假定毛边桥部宽度为23mm,总面积 F=8000+576*23=21248mm 2，按双作用模锻锤吨位确定的经验公式 G=（3.5~6.3）kF 确定锻锤吨位，取较大的系数 6.3，取k=1.0，于是G=6.3* 1.0* 212.48=1338Kg选用 1.5t 锤。
