第9章成型窗口分析实例产品、进浇系统、塑料材质已经确定的情况下,在进行系统的分析之前,我们可以通过成型窗口分析得到一些确切的填充参数,比如填充时间、较佳的模温值、熔温值等。
9.1 设置过程成型窗口分析设置如下:1. 打开图9-1的模型。
图 9-1 产品模型2.点击菜单栏“分析”下拉框中“设置分析顺序”,选择“成型窗口”选项,出现在案例浏览区。
3.选择塑料材质。
系统默认的塑料材质是通用PP。
直接点击案例浏览区“选择材料”图标图 9-2“选择材料”对话框点击“常用材料”列表里“Cycoloy CU6800”,如9-3 所示。
点击对话框最下排按钮中的“详细材料”,查看CU6800 的材料属性。
图9-3显示的是系统推荐的Cycoloy CU6800的成型工艺参数。
图 9-3“热塑性材料属性”对话框4.返回到“选择材料”对话框。
点击“确定”按钮。
选择的塑胶材料的牌号和生产商便出现在案例浏览区。
如需选用其它塑胶,直接双击当前的塑胶,便可弹出“选择材料”对话框。
5.设置工艺参数。
点击案例浏览区中“工艺设置”按钮,弹出“工艺设置”对话框,如图9-4 所示。
在成型窗口分析中,我们可以采用系统默认设置。
点击“确定”。
图 9-4“工艺设置向导”对话框在案例浏览区中点击“立即分析”指令。
之后弹出“选择分析类型”对话框,系统默认进行完整的分析过程,用户可以根据实际情况选择是否进行“模型参数检验”的分析。
点击“确定”,分析正式开始。
勾选案例浏览区中“日志”,用鼠标将主窗口下边缘向上拖动直到顶部,查看屏幕输出结果。
9.2 分析结果解析点击案例浏览区中选择一个作为X轴的变量(X 轴的变量是可以更换的)。
Y轴显示制品最佳成型质量系数,数值越大表明注塑成型的制品质量越高。
调节这三个变量,可以查看制品在不同的模温、熔温和注射时间下成型的质量。
图 9-6 成型窗口优化结果图9-7 调节成型参数此次我们以注射时间作为X轴的变量,分别拖动表征模温值和熔温值的滑动按钮,将它们拖至8-5推荐的最佳值处。

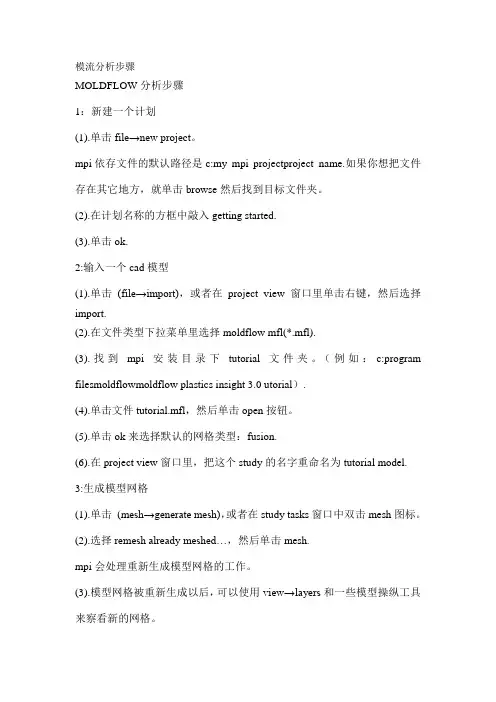

模流分析步骤MOLDFLOW分析步骤1:新建一个计划(1).单击file→new project。
mpi依存文件的默认路径是c:my mpi projectproject_name.如果你想把文件存在其它地方,就单击browse然后找到目标文件夹。
(2).在计划名称的方框中敲入getting started.(3).单击ok.2:输入一个cad模型(1).单击(file→import),或者在project view窗口里单击右键,然后选择import.(2).在文件类型下拉菜单里选择moldflow mfl(*.mfl).(3).找到mpi安装目录下tutorial文件夹。
(例如:c:program filesmoldflowmoldflow plastics insight 3.0 utorial).(4).单击文件tutorial.mfl,然后单击open按钮。
(5).单击ok来选择默认的网格类型:fusion.(6).在project view窗口里,把这个study的名字重命名为tutorial model. 3:生成模型网格(1).单击(m esh→generate mesh),或者在study tasks窗口中双击mesh图标。
(2).选择remesh already meshed…,然后单击mesh.mpi会处理重新生成模型网格的工作。
(3).模型网格被重新生成以后,可以使用view→layers和一些模型操纵工具来察看新的网格。
4:检查模型网格的缺陷(1).单击(mesh→orient all).定向一个模型的网格是很重要的,这样一来就可以明确工件内部和外部的情况。
(2).单击mesh→aspect rati o,然后关闭tips对话框。
(3).在aspect ratio对话框中,下拉菜单选择text.(4).在preferred definition区域中选择standard,然后单击show.报告显示出模型包含了一个好的网格结构,虽然还有很多高长宽比的元素。
第一章電腦輔助工程與塑膠射出成形1-1 電腦輔助工程分析電腦輔助設計(Computer-Aided Design, CAD)是應用電腦協助進行創造、設計、修改、分析、及最佳化一個設計的技術。
電腦輔助工程分析(Computer-Aided Engineering, CAE)是應用電腦分析CAD幾何模型之物理問題的技術,可以讓設計者進行模擬以研究產品的行為,進一步改良或最佳化設計。
目前在工程運用上,比較成熟的CAE技術領域包括:結構應力分析、應變分析、振動分析、流體流場分析、熱傳分析、電磁場分析、機構運動分析、塑膠射出成形模流分析等等。
有效地應用CAE,能夠在建立原型之前或之後發揮功能:․協助設計變更(design revision)․協助排除困難(trouble-shooting)․累積知識經驗,系統化整理Know-how,建立設計準則(design criteria)CAE使用近似的數值方法(numerical methods)來計算求解,而不是傳統的數學求解。
數值方法可以解決許多在純數學所無法求解的問題,應用層面相當廣泛。
因為數值方法應用許多矩陣的技巧,適合使用電腦進行計算,而電腦的運算速度、記憶體的數量和演算法的好壞就關係到數值方法的效率與成敗。
一般的CAE軟體之架構可以區分為三大部分:前處理器(pre-processor)、求解器(solver)和後處理器(post-processor)。
前處理器的任務是建立幾何模型、切割網格元素與節點、設定元素類型與材料係數、設定邊界條件等。
求解器讀取前處理器的結果檔,根據輸入條件,運用數值方法求解答案。
後處理器將求解後大量的數據有規則地處理成人機介面圖形,製作動畫以方便使用者分析判讀答案。
為了便利建構2D 或3D模型,許多CAE軟體提供了CAD功能,方便建構模型。
或者提供CAD介面,以便將2D或3D的CAD圖檔直接匯入CAE軟體,再進行挑面與網格切割,以便執行分析模擬。
