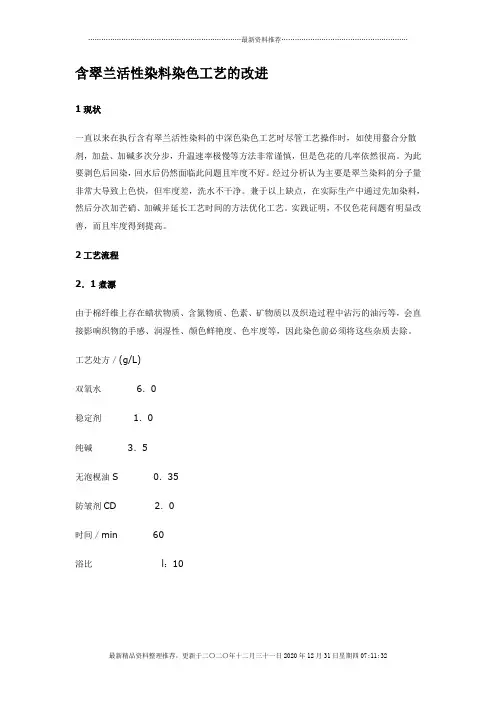

含翠兰活性染料染色工艺的改进
1现状
一直以来在执行含有翠兰活性染料的中深色染色工艺时尽管工艺操作时，如使用螯合分散剂，加盐、加碱多次分步，升温速率极慢等方法非常谨慎，但是色花的几率依然很高。为此要剥色后回染，回水后仍然面临此问题且牢度不好。经过分析认为主要是翠兰染料的分子量非常大导致上色快，但牢度差，洗水不干净。兼于以上缺点，在实际生产中通过先加染料，然后分次加芒硝、加碱并延长工艺时间的方法优化工艺。实践证明，不仅色花问题有明显改善，而且牢度得到提高。
2工艺流程
2．1煮漂
由于棉纤维上存在蜡状物质、含氮物质、色素、矿物质以及织造过程中沾污的油污等，会直接影响织物的手感、润湿性、颜色鲜艳度、色牢度等，因此染色前必须将这些杂质去除。
工艺处方／(g/L)
双氧水6．0
稳定剂1．0
纯碱3．5
无泡枧油S 0．35
防皱剂CD 2．0
时间／min 60
浴比l：10
40℃时先后加入l稳定剂、2纯碱、3无泡枧油S、4防皱剂CD、5双氧水，升温至90℃
煮漂处理。
2．2染色
2．2．1工艺处方，(0．w．f%)
活性翠蓝B—BGFN 3．0
活性嫩黄B-4GLN 1．43
活性金黄B-4RFN 0．95
芒硝80
纯碱25
匀染剂RG一133 l一3
分散剂EXL一106 1
浴比l：10
2．2．2原工艺流程
加匀染剂RG—l33(1克／升)、芒硝升温至60℃—加用40'℃清水化好的染料(30min) 一保温40min一加纯碱45min(第一次2％，第二次8％，第三次15％)一保温40min—洗水l5min加冰醋酸(45℃×15min)一热水洗(80℃×15min)一皂洗两遍(9O℃X15min)～热水洗(60℃×15min)一一中和PH 6—7(45℃×15min)一一固色(45℃×15min)一柔软(45℃×15min)一出布。(预留化染料的水)。
2．2．3新工艺流程
加匀染剂RG一133(3克／升)、分散剂EXL一106(1克／升)升温至40℃一加用40℃清水化好的染料(30min)～保温20min—加芒硝2／5×20min一加芒硝3／5×20min一升温至60℃(1．5℃／分)一保温20mnin一加纯碱2％×20min一加纯碱8％×20min 一加纯碱15％×20min一保温40min一一洗水l5min一加冰醋酸(45℃×15min)一热水
洗(80℃×15min)～皂洗两遍(90℃X15min)一一热水洗(80℃Xl5min)～热水洗(60℃
×15min)一一中和PH6—7(45℃×15min)一一固色(45℃×15min)～柔软(45℃
×15min)_-出布。(用清水化芒硝，预留化芒硝的水)。
3新旧工艺流程对比分析
旧工艺流程是一次性先加芒硝后加染料，造成染液中盐浓度偏高使染料在布面上析出形成色花、色点。而改进后的工艺先加入染料后，使染料均匀附着在织物上，再分次加芒硝，染液中盐浓度不会太高，避免布面上析出形成色点。适当延长加料的时问问隔，可延长染料的吸附扩散过程，染浴中的染料分子可更充分地向纤维内部扩散与吸附，从而有效降低染浴中的染料浓度，使染料分子发生集聚的趋势大大降低。另外，提高翠蓝专用匀染剂的浓度对染料有一定的助溶作用并且对染浴中的电解质以及酸、碱稳定，能够与其它阴离子性助剂相容。不但解决了色花问题，而且牢度得到提高
4物理指标测试(GEl72汗布)
4．3从以上两表看出：改进工艺后坯布的各项牢度均有明显提高，对光坯布密度、强力、回潮率影响不大。
5结论
改进工艺后坯布色花问题得到改善，而且牢度有明显提高。
活性翠蓝G的染色特性及浸染工艺
前言
活性翠蓝G是铜酞菁染料，染料索引号为 C．I．V．Blue 21。其分子母体由四只异吲哚啉缩合后与铜离子络合而成，在所有染料中，酞菁结构的染料体积最大。
活性翠蓝G有较高的日晒牢度，在 1／1标准深度时，可达到 6级(ISO)，即使在 1／6标准深度时，仍可达到 4 ～5 级 (ISO)。它具有艳亮的翠蓝颜色(一 =660 nn'1)，这是其它任何结构的染料无法达到的。所以经常被用作染亮绿及艳蓝色的主要染料。
1 活性翠蓝G 的染色特性
由于活性翠蓝G分子结构的特殊性，其染色工艺不同于其它染料。
1．1 耐盐析性
活性翠蓝G分子量大，分子结构呈立体形态，5O℃时的溶解度约为 4o L。溶解于水以后，染料分子趋向于结晶化，在水溶液中呈溶胶状。
活性翠蓝 C的溶解度对电解质相当敏感。当有电解质存在时，染料分子的结晶化现象更明显，其溶胶逐渐凝聚成团状。当电解质浓度超过一定量以后，这种凝聚会脱水形成沉淀。以氯化钠为例，在室温下静止状态，当浓度超过250 g ／L，数分钟内染料就会发生沉淀，这种现象称为盐析。因此，活性翠蓝 c在染色时，渗透性和扩散性较差，染料在染色过程中容易积聚在纤维表面，造成表面浮色，如果不采用特殊工艺，其染色牢度，如皂洗牢度、白布沾色和干湿摩擦牢度等就比较差，还经常会发生色花。
活性翠蓝 G的盐析现象随溶液 pH值的升高更加敏感，当溶液pH值大于1O，足以使大部分染料的 B一乙基砜基硫酸盐发生消除反应，转化为乙烯砜基。B 一乙基砜基硫酸盐是染料的溶解基团，转化为乙烯砜基后，染料的溶解度瞬间下降。此时，如果溶液中有大量电解质存在，染料的盐析现象将更明显。一旦出现盐析，染色必定出现色点、色渍、色花，染色深度明显下降。
1．2 上染速率
活性翠蓝 G的分子量较大，直接性也大，一旦被纤维吸收以后，较难解析，所以沾色牢度较差。但是活性翠蓝 G的亲和力相当小，比移值 (R )=1，是所有活性染料中比移值最大的一只染料，即翠蓝 G上染速度相当慢，上染率也很低。在同样的染色条件下，比其它染料更难被纤维吸尽。
活性翠蓝 G是荷质比较小的染料，该类染料有一个共同点，即对电解质 (促染剂)的盐感度较小。当元
明粉或盐浓度 <30g／L时，促染效果较明显；但是当浓度 >30 g／L，促染效果明显下降。因此，对于活性翠蓝G，要提高其上染率，不能采用增加促染剂量的办法，因为这样会使染料发生盐析。
为了提高活性翠蓝 G的上染率，一般都采用预加碱法。预加碱可以在染料加人之前，俗称打底。通常采用纯碱 0．5～1 g／L，溶液 pH值控制在 7．4～7．8。少量的碱剂使纤维素上的伯醇羟基的负离子转化率增加，以吸引部分已经发生消除反应的染料。碱剂作为第二类有效的促染剂，可以弥补该染料盐感性较差的。
高温升温法：
降温法：
缺陷。但是打底所用的碱剂不能过多，溶液 pH值不能太高，否则，反而会
