精品文档35千伏35千伏主进断路器保护二次接线方案图35干伏母联断路器保护二次接线方案图精品文档精品文档35千伏主变压器保护二次接线方案图精品文档精品文档精品文档精品文档35千伏电压互感器保护二次接线方案图35千伏所用变压器保护二次接线方案图精品文档10千伏10千伏引入线保护二次接线方案图精品文档精品文档精品文档精品文档精品文档精品文档精品文档10千伏变压器保护二次接线方案图精品文档精品文档精品文档精品文档10千伏备用电源自动投入接线图精品文档10千伏母联断路器自动投入接线图精品文档精品文档10千伏电压互感器接线原理图精品文档精品文档精品文档精品文档精品文档中央信号系统接线图低压成套开关设备二次接线方案图索引精品文档精品文档测量回路电流电能测量回路接线方案图精品文档精品文档精品文档电压测量回路接线方案图精品文档精品文档有功电能测量回路接线方案图三相有功电能测量回路接线方案图精品文档精品文档精品文档精品文档三相有功、无功电能测量回路接线方案图精品文档精品文档精品文档断路器断路器合分指示回路接线方案图断路器合分指示电分控制回路接线方案图精品文档精品文档精品文档断路器电合电分控制回路接线方案图精品文档精品文档精品文档精品文档AH （DW914）AH （DW914）断路器电合电分控制回路接线方案图精品文档精品文档。
电气二次接线图和原理图详解二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a.归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b.展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和笔墨标记表示出来，以免发生混淆。
如电流继电器笔墨标记为LJ;时间继电器笔墨标记为SJ;实验按钮笔墨标记为YA;起动按钮笔墨标记为QA;截止按钮笔墨标记为TA等。
归总式道理图惯上常把归总式道理图简称为道理图。
归总式道理图，由于元件为总体方式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙说动作道理是有利的。
它的缺点是，假如元件甚多时，接线互相交织显得缭乱，元件端子及连线均无标号，使用常感不便。
第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图一、二次回路图纸的分类按图纸的作用，二次回路的图纸可分为原理图和安装图。
原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。
安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图T图6-1归总式原理图其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。
因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。
因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图至信号图6-2展开式原理图其特点是以二次回路的每个独立电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。
根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图800屏前布置图 屏后布置图632KU M K E .日口日0-2-0-I-11轩乂料1昇2聊3BDLDHDBDLDHDH0卫:」百曲KKJTAJTAKKI-10II-11II-11I L TTO IL TTI IL TT J X^™1XJ2XJX^™1XJ2XJDi"i6i"i5i"i5^-ie 命5而5 QP■1LP■2LPQP11LP■2LP^=>百芮51LP1LP右侧图6-3保护屏面布置图7T 7U —— Uxla、RDb-315-3< 7¥516-1"[1-Xr712-X1.42ZM>LRULZM4f,f:B-：：屏面布置图是加工制造屏柜和安装屏柜上设备的依据。

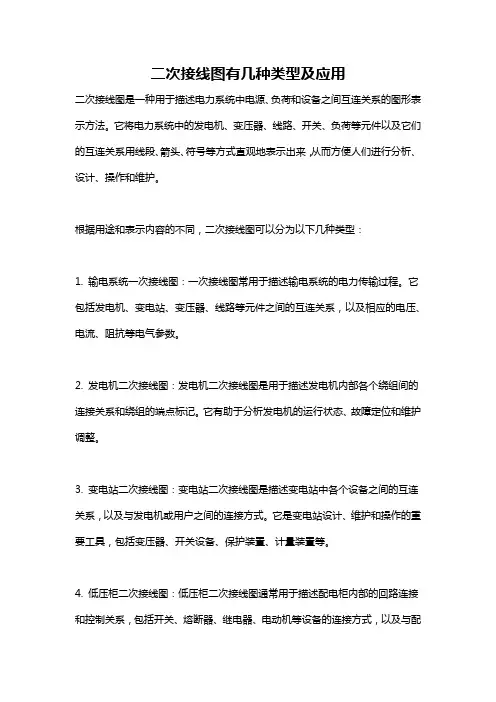

二次接线图有几种类型及应用二次接线图是一种用于描述电力系统中电源、负荷和设备之间互连关系的图形表示方法。
它将电力系统中的发电机、变压器、线路、开关、负荷等元件以及它们的互连关系用线段、箭头、符号等方式直观地表示出来，从而方便人们进行分析、设计、操作和维护。
根据用途和表示内容的不同，二次接线图可以分为以下几种类型：1. 输电系统一次接线图：一次接线图常用于描述输电系统的电力传输过程。
它包括发电机、变电站、变压器、线路等元件之间的互连关系，以及相应的电压、电流、阻抗等电气参数。
2. 发电机二次接线图：发电机二次接线图是用于描述发电机内部各个绕组间的连接关系和绕组的端点标记。
它有助于分析发电机的运行状态、故障定位和维护调整。
3. 变电站二次接线图：变电站二次接线图是描述变电站中各个设备之间的互连关系，以及与发电机或用户之间的连接方式。
它是变电站设计、维护和操作的重要工具，包括变压器、开关设备、保护装置、计量装置等。
4. 低压柜二次接线图：低压柜二次接线图通常用于描述配电柜内部的回路连接和控制关系，包括开关、熔断器、继电器、电动机等设备的连接方式，以及与配电系统的连接关系。
5. PLC二次接线图：PLC二次接线图是描述可编程逻辑控制器（PLC）系统中各个输入输出模块、中央处理器和执行器之间的互连关系。
它有助于PLC系统的编程和故障排查。
6. 自动化设备二次接线图：自动化设备二次接线图用于描述自动化系统中各个传感器、执行器、控制器之间的互连关系。
它有助于分析和调整自动化设备的工作流程和信号传输。
除了上述常见的二次接线图类型外，根据具体需求和电力系统的特点，还可以设计其他类型的二次接线图，以满足不同的分析、设计和操作要求。
二次接线图在电力系统的设计、操作和维护中起着重要的作用。
它可以帮助工程师和操作人员更好地理解、分析和解决电力系统中的问题。
通过二次接线图，人们可以直观地了解电力系统的各个元件之间的连接方式，包括电压等电气参数，从而方便进行电气计算、故障诊断和设备调整。
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。
在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。
由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
电气二次接线图和基础原理图详解简介电气二次接线图和基础原理图是电气工程中常见的图形表示方法，用于描述电气设备及其电路之间的连接关系和基础原理。
本文将详细介绍电气二次接线图和基础原理图的概念、作用、常见符号和绘制方法。
电气二次接线图概念电气二次接线图是一种用于表示电气设备及其电路的图形化工具。
它通过符号和线路连接的方式，清晰地展示了各个电气设备之间的连接关系。
电气二次接线图通常用于低压电气系统的设计、维护和故障排除。
作用电气二次接线图有以下几个重要作用：1. 展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。
展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。
展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。
2. 方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。
方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。
方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。
3. 便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。
便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。
便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。
常见符号在电气二次接线图中，有一些常见的符号被广泛使用。
以下是一些常见的符号及其代表的设备或元件：- 点线：代表连接的点，通常表示电气设备之间的连接点。
- 水平直线：表示电路的导线或连接线。
- 竖直直线：表示电路中的断路器、开关等设备。
- 箭头：表示电流的流向。
二次回路及二次回路接线图二次回路的概念二次回路是指用来控制、指示、监测和保护一次电路运行的电路。
二次回路又称二次系统。
按功能二次回路讨分为断路器控制回路、信号回路、保护问路、监测回路和自动化回路，为保证：次回路的用电，还有相应的操作电源回路等。
供电系统的二次回路功能示意图如图7—1所示。
在图7—1中，断路器控制回路的主要功能是对断路器进行通、断操作，当线路发牛短路故障时，电流互感器一次回路有较大的电流，Atmel代理相应继电保护的电流继电器动作，保护回路做出相应的动作，一方面保护回路巾的出L1(巾间)继电器接通断路器控制回路中的跳间回路，使断路器跳间，断路器的辅助触点启动信号系统回路发出声响和灯光信号；只一方面保护回路中相应的故障动作回路的信号继电器向信号回路发出信号，AE恍字牌，信号掉脾等。
操作电源土要是向二次回路提供所需的电源。
电压、电流互感器还向监测、电能计量M 路提供主回路的电流和电压参数c就二次回路因而言，主要有二次回路原理图、二次回路原理展开图、二次M路安装接线图。
二次回路原理图用来表承继电保护、断路器控制、监侧等回路的工作原理，在原理图中继电器和其触点凶在一起，由于导线交叉大多，放它的应用受到方的限制。
广泛应用的还是原理展开图。
本章所介绍的断路器控制回路、信号回路等均采用原理展开图。
二次回路安装接线图是在原理图或其展开图的基础上绘制约，为安装、维护时提供导线连接位置。
原理图或原理展开图通常是按功能电路如控制回路、保护回路、信号回路来绘制的．而安装接线图是以设备(如开关拒、仪表锻等中的设备)为对象绘制的。
二次回路的接线要求(1)二次回路接线应符合下列要求：0按图施工，接线正确。
②导线屿电气元件间采用螺栓连接、插接、焊接线压接等，均应牢固可靠。
③盘、柜内的导线不应有接头，ATMEL单片机导线；压线应允损伤。
④吧缆芯线利所配导线的端部均应标明其回路编9，编号应正确、字迹清晰不易脱色0⑤配线应整齐、清晰、美观，导线绝缘应良灯、无损伤。
