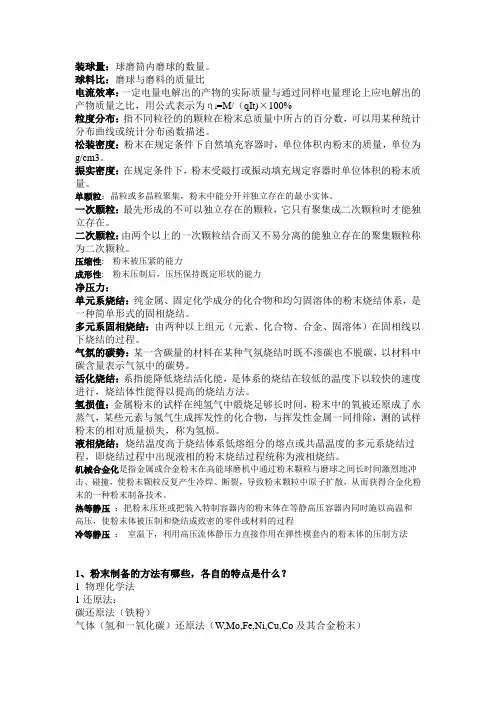

装球量：球磨筒内磨球的数量。
球料比：磨球与磨料的质量比电流效率：一定电量电解出的产物的实际质量与通过同样电量理论上应电解出的产物质量之比，用公式表示为ηi=M/（qIt)×100%粒度分布：指不同粒径的的颗粒在粉末总质量中所占的百分数，可以用某种统计分布曲线或统计分布函数描述。
松装密度：粉末在规定条件下自然填充容器时，单位体积内粉末的质量，单位为g/cm3。
振实密度：在规定条件下，粉末受敲打或振动填充规定容器时单位体积的粉末质量。
单颗粒：晶粒或多晶粒聚集，粉末中能分开并独立存在的最小实体。
一次颗粒：最先形成的不可以独立存在的颗粒，它只有聚集成二次颗粒时才能独立存在。
二次颗粒：由两个以上的一次颗粒结合而又不易分离的能独立存在的聚集颗粒称为二次颗粒。
压缩性: 粉末被压紧的能力成形性: 粉末压制后，压坯保持既定形状的能力净压力：单元系烧结：纯金属、固定化学成分的化合物和均匀固溶体的粉末烧结体系，是一种简单形式的固相烧结。
多元系固相烧结：由两种以上组元（元素、化合物、合金、固溶体）在固相线以下烧结的过程。
气氛的碳势：某一含碳量的材料在某种气氛烧结时既不渗碳也不脱碳，以材料中碳含量表示气氛中的碳势。
活化烧结：系指能降低烧结活化能，是体系的烧结在较低的温度下以较快的速度进行，烧结体性能得以提高的烧结方法。
氢损值：金属粉末的试样在纯氢气中煅烧足够长时间，粉末中的氧被还原成了水蒸气，某些元素与氢气生成挥发性的化合物，与挥发性金属一同排除，测的试样粉末的相对质量损失，称为氢损。
液相烧结：烧结温度高于烧结体系低熔组分的熔点或共晶温度的多元系烧结过程，即烧结过程中出现液相的粉末烧结过程统称为液相烧结。
机械合金化是指金属或合金粉末在高能球磨机中通过粉末颗粒与磨球之间长时间激烈地冲击、碰撞，使粉末颗粒反复产生冷焊、断裂，导致粉末颗粒中原子扩散，从而获得合金化粉末的一种粉末制备技术。
热等静压：把粉末压坯或把装入特制容器内的粉末体在等静高压容器内同时施以高温和高压，使粉末体被压制和烧结成致密的零件或材料的过程冷等静压：室温下，利用高压流体静压力直接作用在弹性模套内的粉末体的压制方法1、粉末制备的方法有哪些，各自的特点是什么？1 物理化学法1还原法：碳还原法（铁粉）气体（氢和一氧化碳）还原法（W,Mo,Fe,Ni,Cu,Co及其合金粉末）金属热还原法（Ta,Nb,Ti,Zr,Th,U）→SHS自蔓延高温合成。
粉末冶金高速压制技术的原理、特点及其研究进展粉末冶金高速压制技术是一种重要的金属材料制备技术，它通过高速冲击和压缩粉末颗粒，将其迅速烧结成固体材料。
该技术具有独特的原理和特点，并在过去几十年中得到了广泛的研究和应用。
本文将从原理、特点以及研究进展三个方面对粉末冶金高速压制技术进行深入探讨。
一、原理粉末冶金高速压制技术是通过将金属或合金的粉末颗粒置于模具中，并在极短的时间内施加高压力，使得颗粒之间发生塑性变形和结合。
其主要原理可以归纳为以下几个方面：1.1 高速冲击在高速压制过程中，模具以极快的速度向下运动，使得模具与待加工材料之间产生剧烈碰撞。
这种高速冲击能够使得颗粒之间发生变形，并且加快了结合过程。
1.2 高温效应在高温下进行压制可以提供更好的塑性变形能力，使得粉末颗粒能够更好地结合。
此外，高温还可以促进晶粒的生长和再结晶，进一步提高材料的力学性能。
1.3 界面扩散在高速压制过程中，颗粒之间会发生扩散现象。
界面扩散可以使得颗粒之间的接触面积增大，并且在界面处形成更强的结合。
此外，界面扩散还可以促进晶粒的再结晶和生长。
1.4 塑性变形在高速压制过程中，颗粒会发生塑性变形，并且与周围颗粒发生冷焊接触。
这种塑性变形可以使得颗粒之间产生更强的结合，并且提高材料的密度和力学性能。
二、特点与传统冶金加工方法相比，粉末冶金高速压制技术具有以下几个特点：2.1 高效快速由于采用了高速冲击和压缩技术，这种方法具有快速、高效的特点。
一般情况下，整个过程只需要几十毫秒到几秒钟即可完成。
2.2 高质量由于采用了高温和高压力的条件，粉末冶金高速压制技术可以获得高密度和均匀的材料。
此外，由于塑性变形和界面扩散的作用，材料的结合强度也得到了显著提高。
2.3 复杂形状粉末冶金高速压制技术可以制备各种复杂形状的金属零件。
由于采用了模具，可以根据需要设计出各种形状和尺寸的零件。
2.4 节约能源与传统冶金加工方法相比，粉末冶金高速压制技术具有节约能源的优势。
粉末冶金基础原理（终）绪论粉末冶金：是冶金学的一种，是制取金属粉末，采用成形和烧结工艺将金属粉末（添加或不添加外金属粉末）制成材料和制品的一项工艺技术。
粉末冶金的特点：优：1.能生产其他方法无法生产成很难生产的材料和制品：Cu-W 合金（假合金）（Cu、W 完全不互熔、电触头、发汗材料）；2，能够产生具有特殊性能的产品，性能优越：多孔含油轴承；3.粉末冶金是一种少切削甚至不切削的工艺：生产φ45齿轮。
缺：1.只适合大规模的生产，否则不经济；2.在制取形状复杂、尺寸大的产品时受到限制。
第一章制粉法的分类：机械法(涡旋法，捣磨法，球磨法，切割磨法，超细粉碎法，雾化法)和物理化学法(冷凝法，热分解法，还原法，沉淀法，置换法，电解法，合金分解法，有机溶媒法)。
还原过程的基本原理和还原剂的选择(课本第9页)。
金属氧化物还原的动力学(见课本第15页)。
多项反应的机理(1)“吸附—自动催化”理论第一步：吸附—气体还原剂分子被金属氧化物吸附。
第二步：反应—被吸附的还原剂分子固体氧化物中的氧相互作用并产生新相。
第三步：解吸—反应的气体产物从固体表面上解吸MeO(固) + X(气) = MeX(固)·X(吸附)+ Me(固)·X(吸附) = Me(固)·XO(吸附)+ Me(固)·XO(吸附) = Me(固)+XO(气)= MeO(固) + X(气) = Me(固)+XO(气)扩散到MeO的表面（还原剂氧化物通过产物层扩散）（2）反应速度与时间关系曲线（见课本23页）碳还原法制取铁粉的本质影响还原过程和铁粉质量的因素（1）原料a 原料中杂质的影响；b 原料粒度的影响（2）固体碳还原剂a 固体碳还原剂类型的影响；b 固体碳还原剂用量的影响）（3）还原工艺条件a 还原温度和还原时间的影响；b 料层厚度的影响；c 还原罐密封程度的影响（4）添加剂a 加入一定的固体碳的影响；b 返回料的影响；c 引入气体还原剂的影响；d 碱金属盐的影响（5）海绵铁的处理退火的目的：1.提高铁粉纯度；2.消除加工硬化；3.防止粉末自燃影响固体碳还原铁鳞的主要因素（1）原料A 铁鳞 a 杂质二氧化硅有害 < 0.3%b 粒度粒度减小，反应面增大，还原速度加快B 固体碳 a 类型还原能力木炭 > 焦炭〉无烟煤b 用量根据碳氧比K值及还原温度而定（2）还原工艺条件A 还原温度适当提高温度有利于还原，但还原温度不宜过高950-1100℃B 还原时间随温度而定，温度高时，时间可缩短，时间的影响远不及温度的影响C 料层厚度温度一定时，料层厚度增加，还原时间加长D 还原罐密封程度密封不严时可造成还原不透或冷却时氧化（3）添加剂A 往原料铁鳞中加入一定量的固体碳时效果较好（疏松剂）B 往原料中加入一定量的反馈料，有利于还原过程（废铁粉）C 引入气体还原剂挥发沉积长大机理：（1）钨的氧化物具有挥发性，而且随着温度升高，挥发性升高；（2）WO3的挥发性 > WO2的挥发性；（3）WO3挥发后的气相被还原，然后沉积在已还原低价氧化钨或金属钨颗粒表面使其长大。
粉末冶金原理概述简介粉末冶金是一种通过将金属粉末压制成型，然后通过烧结或热处理使其结合成型而获得金属制品的工艺。
粉末冶金具有许多优点，包括高材料利用率、能够制造高复杂度的零件、制造成本低等。
本文将对粉末冶金的原理进行概述。
原理概述粉末冶金是通过粉末的压制和烧结过程来制造金属制品。
其基本流程包括粉末制备、粉末的成型和烧结过程。
粉末制备粉末制备是粉末冶金的第一步。
金属粉末可以通过多种方法来制备，包括机械研磨、凝固法、气相法等。
选择合适的粉末制备方法可以控制粉末的粒度、形状和组成，以适应所需的材料特性和制品要求。
粉末成型粉末成型是将金属粉末转化为所需形状的过程。
常见的成型方法包括压制、注塑、挤压等。
其中，压制是最常用的成型方法之一。
通过将金属粉末放入模具中，然后施加高压使其成型。
成型过程中，通过给予粉末适当的压力和温度，使粉末颗粒之间发生塑性变形和结合。
烧结过程烧结是粉末冶金的关键步骤之一。
在烧结过程中，经过成型后的粉末通过加热使其进行结合。
在加热的同时，粉末颗粒之间发生扩散，并形成跨粒界结合。
烧结温度和时间的选择对最终材料的性能和结构有重要影响。
后续热处理在烧结后，通常还需要对金属制品进行后续的热处理。
热处理可以有选择地改变材料的性能和结构，如提高强度、改善耐腐蚀性等。
常见的热处理方法包括固溶处理、时效处理、淬火等。
粉末冶金的优点粉末冶金具有以下优点：1.高材料利用率：由于粉末冶金可以直接利用金属粉末进行成型，因此避免了传统加工中的材料浪费，相比传统冶金方法，粉末冶金材料利用率更高。
2.制造高复杂度零件：粉末冶金可以制造复杂度高的零件，如多孔件、中空件等。
这是传统加工方法无法实现的。
3.制造成本低：粉末冶金不需要进行复杂的加工步骤，相比传统加工方法，制造成本更低。
4.可以利用废料：粉末冶金可以利用废料或回收材料进行制造，提高了资源的利用率。
应用领域粉末冶金广泛应用于各个领域，包括汽车制造、航空航天、船舶制造、化工、电子等。
