水轮机筒阀电液比例同步系统控制策略及其应用研究的开题报告一、研究背景及意义水电站水轮机筒阀电液比例同步系统是保证水轮机安全、稳定运行的关键控制系统之一。
该系统通过控制水轮机的水量，实现水轮机的控制和调速，从而实现对电力系统的调节和稳定。
目前，水轮机筒阀电液比例同步系统的控制策略相对简单，存在控制精度不高、系统响应速度慢、稳定性差等问题，无法满足现代电力系统对水轮机控制的要求。
因此，探究水轮机筒阀电液比例同步系统的优化控制策略及其应用，具有重要的理论意义和实际应用价值。
二、研究内容及方法本研究旨在深入研究水轮机筒阀电液比例同步系统的控制策略及其应用，提高水轮机控制精度和系统响应速度，增强系统的稳定性和可靠性。
具体研究内容及方法如下：1.分析水轮机筒阀电液比例同步系统的控制特点，优化系统控制策略。
采用模拟和仿真的方法，建立水轮机筒阀电液比例同步系统控制模型，研究其控制特性，探索优化系统控制策略的方法。
2.设计水轮机筒阀电液比例同步系统的控制系统。
根据优化控制策略的结果，设计水轮机筒阀电液比例同步系统的控制系统，包括硬件设计和软件编程。
3.实验验证水轮机筒阀电液比例同步系统的控制效果。
通过实验验证优化后的系统控制策略和系统控制系统的效果，评估优化后的系统在实际运行中的应用效果。
三、研究预期成果及应用价值本研究将通过深入研究水轮机筒阀电液比例同步系统的控制特点和优化控制策略，设计相应的控制系统，并进行实验验证，预计取得以下成果：1.设计出高精度、快速响应的水轮机筒阀电液比例同步系统控制策略，提高系统的控制精度和稳定性。
2.设计出高性能的水轮机筒阀电液比例同步系统控制系统，与现代电网相匹配，提高电力系统的运行效率。
3.该研究成果有望在水力发电、电力系统等领域得到应用，为提高电力系统的安全运行和可靠性奠定基础。
电液比例控制阀及应用电液比例控制阀是介于普通液压阀和电液伺服阀之间的一种液压控制阀，与电液伺服阀的功能相似，其输出的液压量与输入的电信号成比例关系。
上世纪80年代，随着微电子技术的发展，比例控制技术已达到较完善的程度，主要表现在3个方面：首先是采用了压力、流量、位移、动压等反馈及电校正手段，提高了控制阀的稳态精度和动态响应品质，这些标志着比例控制设计原理已经完善；其次是比例技术与插装阀已经结合，诞生了比例插装技术：再是以比例控制泵为代表的比例容积元件的诞生。
电液比例阀在工业生产中获得了广泛的应用，可用于控制位置(转角)、速度(转速)、加速度(角加速度)、压力(压差)、力(力矩)等参数。
如压力容器疲劳寿命试验机、液压电梯运动及控制系统、金属切削机床工作台运动控制、轧钢机压下及控制系统、液压冲床、弯管机、塑料注射成形机等。
比例控制原理电液比例阀多用于开环液压控制系统中，实现对液压参数的遥控，也可以作为信号转换与放大组件用于闭环控制系统。
与手动调节和通断控制的普通液压阀相比，它能显着地简化液压系统，实现复杂程序和运动规律的控制，便于机电一体化，通过电信号实现远距离控制，大大提高液压系统的控制水平；与电液伺服阀相比，尽管其动态、静态性能有些逊色，但在结构与成本上具有明显优势，能够满足多数对动静态性能指标要求不高的场合。
随着电液伺服比例阀的出现，电液比例阀的性能已接近甚至超过了伺服阀。
电液比例阀通常由电气一机械转换器、液压放大器（先导级阀和功率级主阀）和检测反馈机构三部分组成如下图。
若是单级阀，则无先导级阀。
电液比例阀的组成电液比例阀是比例控制系统中的主要功率放大元件，按输入电信号指令连续地成比例地控制液压系统的压力、流量等参数。
与伺服控制系统中的伺服阀相比，在某些方面还有一定的性能差距，但它显著的优点是抗污染能力强，大大地减少了由污染而造成的工作故障，提高了液压系统的工作稳定性和可靠性；另一方面比例阀的成本比伺服阀低，结构也简单，已在许多场合获得广泛应用。

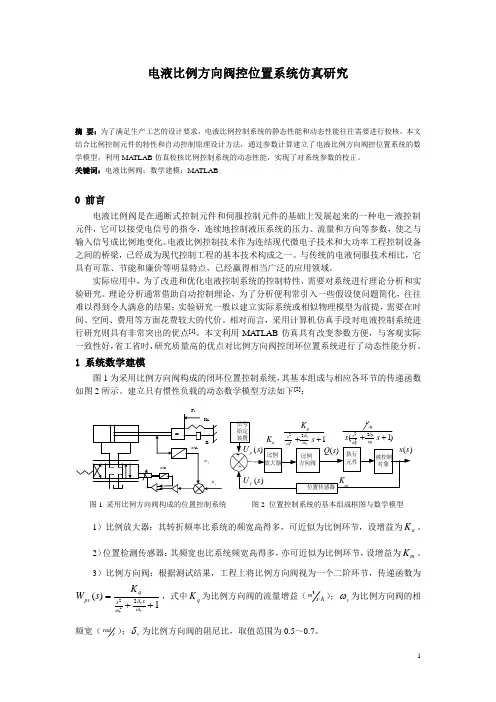

电液比例方向阀控位置系统仿真研究摘 要：为了满足生产工艺的设计要求，电液比例控制系统的静态性能和动态性能往往需要进行校核，本文结合比例控制元件的特性和自动控制原理设计方法，通过参数计算建立了电液比例方向阀控位置系统的数学模型，利用MA TLAB 仿真校核比例控制系统的动态性能，实现了对系统参数的校正。
关键词：电液比例阀；数学建模；MA TLAB0 前言电液比例阀是在通断式控制元件和伺服控制元件的基础上发展起来的一种电－液控制元件，它可以接受电信号的指令，连续地控制液压系统的压力、流量和方向等参数，使之与输入信号成比例地变化。
电液比例控制技术作为连结现代微电子技术和大功率工程控制设备之间的桥梁，已经成为现代控制工程的基本技术构成之一。
与传统的电液伺服技术相比，它具有可靠、节能和廉价等明显特点，已经赢得相当广泛的应用领域。
实际应用中，为了改进和优化电液控制系统的控制特性，需要对系统进行理论分析和实验研究。
理论分析通常借助自动控制理论，为了分析便利常引入一些假设使问题简化，往往难以得到令人满意的结果；实验研究一般以建立实际系统或相似物理模型为前提，需要在时间、空间、费用等方面花费较大的代价。
相对而言，采用计算机仿真手段对电液控制系统进行研究则具有非常突出的优点[1]。
本文利用MA TLAB 仿真具有改变参数方便，与客观实际一致性好，省工省时，研究质量高的优点对比例方向阀控闭环位置系统进行了动态性能分析。
1 系统数学建模图1为采用比例方向阀构成的闭环位置控制系统，其基本组成与相应各环节的传递函数如图2所示。
建立只有惯性负载的动态数学模型方法如下[2]：1）比例放大器：其转折频率比系统的频宽高得多，可近似为比例环节，设增益为a K 。
2）位置检测传感器：其频宽也比系统频宽高得多，亦可近似为比例环节，设增益为m K 。
3）比例方向阀：根据测试结果，工程上将比例方向阀视为一个二阶环节，传递函数为1)(222++=vv vssqpv K s W ωδω，式中q K 为比例方向阀的流量增益（A s m⋅3）；v ω为比例方向阀的相频宽（s rad ）；v δ为比例方向阀的阻尼比，取值范围为0.5～0.7。
・18・梅"科技2020年第3期不同液控方式比例方向阀的分析及应用何明（梅山钢铁公司热轧厂南京210039）轧 液压控制系统众多，使用较多且具有一定控制精的液压控制系统，主要有比例液压控制和伺服液压控制这两大类。
相 于控制精度更高、控 回路复杂的伺服系统，比 液压控制系统具有控制回路结构简,低，控 精度及响应特性相较高的优点，已 步取代传统的开关阀，成为 液压伺服控制的有益补充。
而使用最广的 电液比例方向控制系统，该类 控制系统，的液压电液比例方向阀。
梅钢1422 轧的热卷箱开卷臂、 及粗轧R2换辐液压控制系统均大量使用。
1结构及工作原理电液比例方向阀是阀上的比例电磁铁根据的电信号产生 ，使 阀芯产生位移，阀开度尺寸发生改此 与输电信号成比例的压力、流量控制的液压。
使用的是三位比例方向阀。
该阀由一个比例电磁铁控制的减压阀做先阀，用先导阀成比例的控制二级主阀。
见图1、图2 o图1 先导阀结构1514'a"13—；0型号4W RZE...-7X/.12、r ―厂6、 9、2V VT AV▲ ▽BX Y图2 先导阀及主阀结构2不同结构的控制方式分析该类阀根据控制油、泄漏油的结构形式，共有4种不同的控制形式， 使用最多的是内控外排和内控内排这两种。
结合 使用该类型比例阀的液压控制原理， 方何明不同液控方式比例方向阀的分析及应用・19・面分析两种不同结构的差异。
2.1阀体本身结构的区别二者的控制油由取自主阀中的P口（为内控式），不同的是控制油的排油不同的方式排除，控油的排油不阀T，而Y独排出（即为外泄%;而控油的排油直阀T口排出（即为内泄），图3o2.2型号代码的区别不同控制方的比例阀的型号中均有不同的代码标识的功能，见图4。
阀的型号规查询代码的功能。
女口+4WRZ16W8—150—7X/6EG24N9ETK4/控控扫扫外内外内死开死开盖封敞封敞阀pp11控电J油进油a-a剖面控制油回油b-b剖面图3比例阀刨面图D3V内控内泄；4WRZ16W8-150-7X/6EG24N9E4/D3V 内控外泄。
