电脑横机的基本结构与编织原理1

电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是一种机电一体化的比较先进的全自动针织机械。

1975年问世到现在已经发展到了比较完善的程度，TY电脑横机是我国唯一具有完全知识产权的全自动电脑横机，代表了我国全自动电脑横机研发的最高水平。

与普通的横机比较，具有生产效率高花型变换方便，产品属性易于控制，适编花型范围广泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架八个部分。

1、操纵杆2、急停按钮3、键盘4、显示器5、储纱气6、信号灯7、毛纱8、机头9、梭杆 10、导纱器 11、电子挑线架 12、边线架 13、前护罩14、起底板15、侧柜一、机器的控制机构机器的控制机构包括电控箱、键盘、显示器、以及各种电器执行元件和信号传感器等。

它的作用主要是进行程序(花型、压针等控制程序)的输入.计算、控制、显示以及信号的反馈。

程序的输入途径为磁盘和USB输入。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境一定要符合其说明书的要求，现已基本不用。

U盘输入方式有存储量大、输入速度快、操作方便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、工控计算机四类部件组成。

工控计算机储存着已输入的程序，并根据输入的程序对机器进行控制和对各种反馈信号进行处理，是控制的核心部分。

信号转换及控制电路是用于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作用详见后面电路原理部分。

监视系统为一面彩色液晶显示器，特殊机型采用彩色台式显示器。

用于来对程序的输入、修改、检测以及机器的编织过程进行实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进行处理。

二、各三角装配示意如下图序名称序名称序名称序名称号号号号1 上栏针L 14 上栏针中 27 提花针上栏针L 40 选针器2 筒口调节三15 压针三角L 28 选针器 41 活动起针三角L角3 回针三角 16 起成圈三角 29 小压板l 42 提花针上栏针中14 压针三角L 17 30 活动起针三角L 43 小压板L5 移圈三角L 18 移圈三角L 31 下栏针L 44 小压板中6 眉毛三角 19 眉毛三角 32 小压板中 45 复位三角7 起成圈三角 20 接圈三角 33 提花针上栏针中46 不织压板28 接圈三角 21 移圈上栏针 34 复位三角 47 提花针上栏针中2 9 移圈上栏针22 移圈三角R 35 不织压板 48 小压板R 10 移圈上栏针 23 压针三角R 36 小压板R 49 活动起针三角R 11 压针三角R 24 上栏针R 37 活动起针三角R 50 选针器 12 回针三角中 25 筒口调节三角 38 选针器 51 下栏针R 13 筒口调节三26 回针三角R 39 下栏针中 52 提花针上栏针R角零件简图1 上栏针L2 筒口调节三角3、26 回针三角4、11、15、23 压针三角5、10、18、22移圈三角6、19眉毛三角7、16 起成圈三角 8、20接圈三角9、21移圈上栏针 12 回针三角中11 压针三角R 24 上栏针R14 上栏针中 33、47 提花针上栏针中226 回针三角R 29、36、43、48 小压板50、40、38、28 选针器 31、51 下栏针L、R30、37、41、49活动起针三角L、R 33、47 提花针上栏针中232、44 小压板中 35、46不织压板34、45 复位三角 28 提花针上栏针中127 下栏针中 30 提花针上栏针R三、选针和编织机构TY系列天元电脑横机的编织机构主要由组合织针、三角机构和选针机构组成。

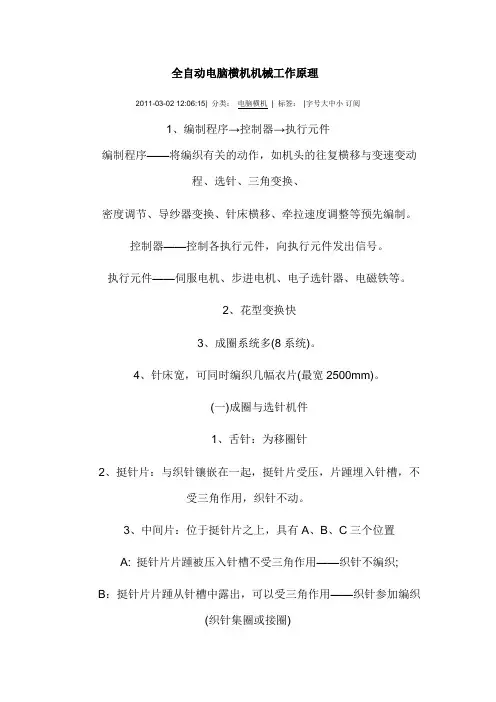

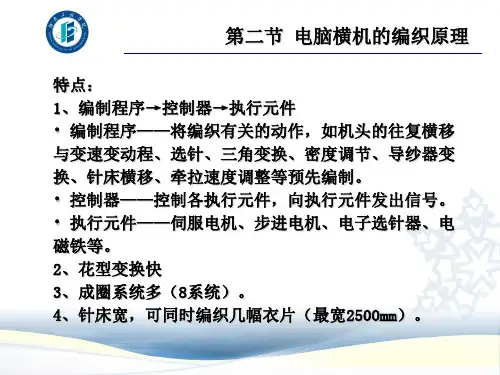

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。

电脑横机出针原理针织横机是一种双针板舌针纬编织织机.它的三角装置犹如一组平面凸轮,织针的针脚可进入凸轮的槽道内,移动三角,迫使织针在针板的针槽内作有规律的升降运动,并通过针勾和针舌的动作,就能将纱线编织成针织物.织针在上升过程中,线圈逐步退出针勾,打开针舌,并退出针舌挂在针杆上;织针在下降过程中,针勾勾住新垫放的纱线,并将其牵拉弯曲成线圈,同时原有的线圈则脱出针勾,新线圈从旧线圈中穿过,与旧线圈串联起来,众多的织针织成的线圈串互相联结形成了针织物.1,成圈过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段.(1)退圈退圈就是将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.(2)垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.(3)带纱带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.(4)闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.(5)套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束.(6)脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.(7)成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.(8)牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.2,集圈过程集圈是针织物组织的基本线圈结构之一,它是将旧线圈不予退圈或脱圈,而织针继续成圈,新旧线圈集合在一起而形成的一种组织.在横机上采用两种手段来制取集圈组织,一种是无脱圈法,一种是无退圈法.(1)无脱圈法集圈无脱圈法集圈是将横机的一个或前后对角的两个压针三角推上一定高度.当要头带动三角运行时,织针上升到最高点,然后下降到闭口阶段即不再下降,线圈关闭针舌后挂在针杆上,此时针勾勾住了新垫放的纱线.当机头反向运行编织下一横列的织物时,织针在三角的作用下可上升到顶点,或下降到最低点,新纱线形成悬弧退圈后与挂在针杆上的旧线圈合并在一起共同脱圈后形成集圈.(2)无退圈法集圈无退圈法形成的集圈又称为胖花组织,只能在胖花横机上织成.二级胖花横机形成平行集圈,三级胖花横机可形成交错集圈.平行集圈:二级胖花横机有一个活动的挺针三角,针板上排列高脚针和低脚针.当机头运行编织时,挺针三角退出低脚针高度,高脚针可被挺针,继续上升至退圈,而低脚针只能升起到起针三角的顶尖处,尚横档三角上平面行进,然后下降,线圈打开针舌后挂在针舌上不退圈,针勾同时勾住新垫放的纱线.当机头编织下一横列的织物时,退出的挺针三角回复原位,低脚针针舌上挂着的旧线圈与新形成的纱线悬弧共同退圈,脱圈形成集圈.因这种集圈只在低脚针上形成,织出的集圈组织在衣片上互相平行排列,故称为平行集圈或二级胖花.交错集圈:三级胖花横机的活动挺针三角有两个,针板上排列高脚针,低脚针和高脚长舌针.当上,下挺针三角共同退出低脚针高度时,织出平行集圈组织.当上挺针三角单独退出工作位置时,织针上升到下挺针三角位置,因长舌针针舌较长,线圈打开针舌后挂在针舌上不退圈,垫纱后,新旧线圈集合在一起形成集圈.因此种集圈在低脚针和长舌针上形成,织出的集圈组织在衣片上交错排列,故称为交错集圈,又称为交点网眼胖花和三级胖花.。

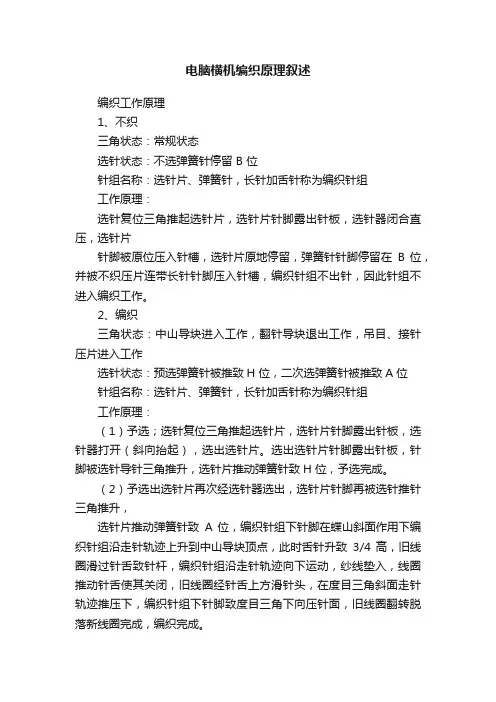

电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。

2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。

（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。

3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。

编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。

吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。

电脑横机知识精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电脑横机的基础知识一、电脑横机的定义电脑横机是一种双针板舌针纬编织织机。

它的三角装置犹如一组平面凸轮,织针的针脚可进入凸轮的槽道内,移动三角,迫使织针在针板的针槽内作有规律的升降运动,并通过针勾和针舌的动作,就能将纱线编织成针织物.织针在上升过程中,线圈逐步退出针勾,打开针舌,并退出针舌挂在针杆上;织针在下降过程中,针勾勾住新垫放的纱线,并将其牵拉弯曲成线圈,同时原有的线圈则脱出针勾,新线圈从旧线圈中穿过,与旧线圈串联起来,众多的织针织成的线圈串互相联结形成了针织物.二、纱线编织成织物的过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段.退圈将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.带纱带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束.脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.1.退圈图中1－4为退圈过程，在成圈三角的作用下织针上升，关闭的针舌在线圈推动下开启，使针钩下的旧线圈至针舌下方，为防止旧线圈随针上升，旧线圈由生克片和织物的牵拉力握持。

第一部分：电脑横机基础针织入门1》针织的概念：弯曲的线条相互之间嵌套（纵向相互串套、横向相互连接）而成纬编：线条沿横向的方向将该线条形成的线圈相互串套而成经编：线条沿纵向的方向将该线条形成的线圈相互串套而成2》线圈的形成主要成圈机件：织针（观看Flash演示，上机看成圈过程）织针的部位：针钩、针舌、针踵、针杆在成圈区域中，先把垫放在织针上的纱线弯成一定大小的未封闭线圈，然后穿过旧线圈而形成新的一只线圈。

【知识点】了解成圈的过程对于调机非常重要，在实际的编织过程中，若其中的一个成圈过程不在较好的编织状态下面，就会不能安全地编织退圈：织针上升，使针钩下的旧线圈移至针舌下的针杆上，为了防止旧线圈上升，旧线圈需要由沉降片和坯布的牵拉所握持。

垫纱：在舌针和沙嘴的相对运动下，纱线垫放到针钩和针舌之间。

闭口：织针下降，将垫上的纱线引入针钩下，针舌在旧线圈的作用下向上翻转关闭针口，所形成的旧线圈和即将形成的新线圈就分隔在针舌的两侧。

成圈：舌针继续下降，旧线圈上移划过针舌，并从针舌上脱落；形成的新线圈逐渐弯曲，织针下降到所需要的位置，并形成线圈。

3》线圈的主要参数以及表示：线圈长度：指编织一个线圈所需要的纱线长度，一般以毫米来表示。

【知识点】为了使编织衣片的表面美观，应该尽量保证所形成的线圈大小一致，所以在编织的过程中除了要保证压针三角在同一水平线上，还要注意纱线喂入的张力波动较小。

同样的编织程序，若编织的线圈长度较大，则所需要的纱线就越多，当然织片显得就更松了。

【知识点】线圈长度的测量：可以用拆散的方法测得一组相同的编织单元的纱线实际长度，也可以测的织片的克重，通过纱线的支数转化而得。

纱线支数：表示纱线细度或者线密度的度量值。

Nm: 在公定回潮率下，1g 重的纱线所具有的长度（以米数计算）4》密度：在一定纱线密度的条件下，针织物的稀密程度。

横密是沿线圈横向方向上，一定距离之内的线圈个数；纵密是沿线圈纵行方向上，一定距离内的线圈个数。
