电脑横机的基本结构

电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是一种机电一体化的比较先进的全自动针织机械。

1975年问世到现在已经发展到了比较完善的程度，TY电脑横机是我国唯一具有完全知识产权的全自动电脑横机，代表了我国全自动电脑横机研发的最高水平。

与普通的横机比较，具有生产效率高花型变换方便，产品属性易于控制，适编花型范围广泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架八个部分。

1、操纵杆2、急停按钮3、键盘4、显示器5、储纱气6、信号灯7、毛纱8、机头9、梭杆 10、导纱器 11、电子挑线架 12、边线架 13、前护罩14、起底板15、侧柜一、机器的控制机构机器的控制机构包括电控箱、键盘、显示器、以及各种电器执行元件和信号传感器等。

它的作用主要是进行程序(花型、压针等控制程序)的输入.计算、控制、显示以及信号的反馈。

程序的输入途径为磁盘和USB输入。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境一定要符合其说明书的要求，现已基本不用。

U盘输入方式有存储量大、输入速度快、操作方便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、工控计算机四类部件组成。

工控计算机储存着已输入的程序，并根据输入的程序对机器进行控制和对各种反馈信号进行处理，是控制的核心部分。

信号转换及控制电路是用于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作用详见后面电路原理部分。

监视系统为一面彩色液晶显示器，特殊机型采用彩色台式显示器。

用于来对程序的输入、修改、检测以及机器的编织过程进行实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进行处理。

二、各三角装配示意如下图序名称序名称序名称序名称号号号号1 上栏针L 14 上栏针中 27 提花针上栏针L 40 选针器2 筒口调节三15 压针三角L 28 选针器 41 活动起针三角L角3 回针三角 16 起成圈三角 29 小压板l 42 提花针上栏针中14 压针三角L 17 30 活动起针三角L 43 小压板L5 移圈三角L 18 移圈三角L 31 下栏针L 44 小压板中6 眉毛三角 19 眉毛三角 32 小压板中 45 复位三角7 起成圈三角 20 接圈三角 33 提花针上栏针中46 不织压板28 接圈三角 21 移圈上栏针 34 复位三角 47 提花针上栏针中2 9 移圈上栏针22 移圈三角R 35 不织压板 48 小压板R 10 移圈上栏针 23 压针三角R 36 小压板R 49 活动起针三角R 11 压针三角R 24 上栏针R 37 活动起针三角R 50 选针器 12 回针三角中 25 筒口调节三角 38 选针器 51 下栏针R 13 筒口调节三26 回针三角R 39 下栏针中 52 提花针上栏针R角零件简图1 上栏针L2 筒口调节三角3、26 回针三角4、11、15、23 压针三角5、10、18、22移圈三角6、19眉毛三角7、16 起成圈三角 8、20接圈三角9、21移圈上栏针 12 回针三角中11 压针三角R 24 上栏针R14 上栏针中 33、47 提花针上栏针中226 回针三角R 29、36、43、48 小压板50、40、38、28 选针器 31、51 下栏针L、R30、37、41、49活动起针三角L、R 33、47 提花针上栏针中232、44 小压板中 35、46不织压板34、45 复位三角 28 提花针上栏针中127 下栏针中 30 提花针上栏针R三、选针和编织机构TY系列天元电脑横机的编织机构主要由组合织针、三角机构和选针机构组成。

电脑横机学习知识一．机器部分(1).电脑横机机的构成，各部分的功能及使用。

(2).NEWSES操作界面的内容，相关编织控制资料的调节。

(3).电脑横机清洁加油的步骤，机器保养要遵循的规矩及注意事项。

(4).拆卸机头的步骤和注意事项，整套织针在编织、翻针、集圈过程中的动作。

(5).机头各部件控制：红色线－电源线、蓝色线－信号线，黄绿相间线－地线，(6).普通、嵌花纱嘴装置的对换，纱嘴、压脚、毛刷的更换和调节，织针组件的更换。

(7).主控制的内容讲解以及修改和注意事项，机器上花样的查询和修改。

(8).针板拆卸步骤和注意事项，副罗拉缠线的清除方法，起底板的拆卸和复合针的更换及注意事项。

(9).DSCS功能和原理的讲解。

(10).在生产过程中比较普遍的织片问题及相关解决调试方法，比如下问题：破洞、烂边、漏针、花目。

二、调机维修部分针织横机在编织时出现机械故障和织物疵病的原因比较复杂，为了利于检修，根据实践经验，大致可以归纳为下列几方面：1、保养工作欠佳，在长期运转过程中造成零件的严重磨损。

2、由于原料品质引起的。

3、落纱工和挡车工操作不熟练。

4、编织机件（如织针、毛刷、梭嘴等）质量不佳，调节不当。

5、产品工艺制定不合理，如选用纱线支数与机号不相适应等。

织物疵病和机械故障的排除1、漏针,断纱：在编织过程中针舌没有钩到新垫放的毛纱，或虽钩到毛纱但成圈后又重新脱出针钩而形成的线圈脱散现象称为漏针。

它的产生主要是由于三角装置不良或磨损，喂纱不当，织针欠佳及机械震动等因素所造成。

产生原因和消除方法见表。

质量差，强力低－－－－－－－－－－－－－－降低送纱张力或换纱,或过送纱器.纱线在倒纱时受到损伤－－－－－－－－－－－换个纱管重新回毛.纱管成形不好－－－－－－－－－－－－－－－换个成形好的纱管编织张力过大－－－－－－－－－－－－－－－降低送纱张力纱线间有交叉、纠缠现象－－－－－－－－－－将纱线理顺重穿纱线被其它机件夹住－－－－－－－－－－－－将机件调整好针舌太紧、关闭不灵－－－－－－－－－－－－加油或换针毛刷位置不当－－－－－－－－－－－－－－－调整毛刷位置导纱器位置不当－－－－－－－－－－－－－－调整导纱器位置选针器故障－－－－－－－－－－－－－－－－修理选针器牵拉力太小－－－－－－－－－－－－－－－－加大牵拉力、开辅助牵拉提花片(选针片)片踵断裂－－－－－－－－－－更换提花片(选针片)喂纱嘴位置不对－－－－－－－－－－－－－－依据前后针交叉点高1.5毫米调整纱嘴口太大或喂纱嘴口有磨损－－－－－－－－调换合格的喂纱嘴毛刷装置前后不正－－－－－－－－－－－－－依据相邻标准的调整毛刷装置脱毛圆角－－－－－－－－－－－－－应调换新毛刷毛刷装置脱毛（太薄）－－－－－－－－－－－应调换新毛刷导纱滑块活动－－－－－－－－－－－－－－－拧紧梭箱上的螺丝，并校对喂纱嘴位置导纱滑块高低两端不平－－－－－－－－－－－调整梭箱上的螺丝，使之平衡导纱滑块歪斜－－－－－－－－－－－－－－－调整或换一个导纱滑块螺丝松动－－－－－－－－－－－－－旋紧螺丝并调整纱嘴针床移位器不正引起前后针床不正－－－－－－校正针床，织针正对后床天齿针槽有积垢，针舌呆滞－－－－－－－－－－－清洁针床及织针部件,消除积垢压针条太紧－－－－－－－－－－－－－－－－检查压条并调整织针针舌歪斜,呆滞,不灵活,长短不一－－－－－更换新针;度目三角起痕深－－－－－－－－－－－－－－磨砂抛光度目三角吃线快慢不一致－－－－－－－－－－修磨快的一只度目三角两头螺栓松动－－－－－－－－－－－旋紧螺栓度目三角滑块松动, 两端面过狭、过尖－－－－校正或更换起针三角松动－－－－－－－－－－－－－－－拧紧螺丝张力弹簧发抖严重－－－－－－－－－－－－－调整或更换机械抖动－－－－－－－－－－－－－－－－－检修机械传动部件2、破洞：在编织过程中，由于纱线强度较差，纱支粗细不均及机械质量等因素造成样片线圈断裂而形成的破洞。

电脑横机的工作原理
横机指的是电脑主机的安装方式，即主机水平放置在桌面或其他平面上。

电脑横机的工作原理与竖机并没有根本上的区别，它们都是通过内部的硬件设备和软件系统来实现数据的处理和操作。

主要硬件设备包括处理器（CPU）、内存、硬盘、显卡、声卡等组件。

处理器是电脑的核心部件，负责执行计算机程序的指令；内存用于临时存储程序和数据，并提供给处理器快速访问；硬盘用于长期存储操作系统、应用程序和用户数据；显卡负责将计算机数据转换为可供显示器显示的图像；声卡则负责音频的输入和输出。

软件系统包括操作系统和应用程序。

操作系统是控制和管理计算机硬件和软件资源的核心软件，它通过与硬件设备交互来实现用户的命令和应用程序的运行；应用程序是用户通过操作系统来运行的具体功能软件，例如办公软件、游戏等。

当电脑横机启动时，电源会供给主机的各个硬件设备，处理器会读取主板上的BIOS（基本输入/输出系统）指令，启动并进
行自检。

接着，BIOS会加载操作系统的引导程序，将控制权
交给操作系统。

操作系统初始化各个硬件设备，并提供一个用户界面，允许用户进行各种操作。

在用户操作过程中，应用程序会通过操作系统提供的接口与硬件设备进行交互。

例如，用户在键盘上输入字符时，操作系统
会将字符传送给CPU进行处理；用户通过鼠标点击图标启动软件时，操作系统会调用相应的应用程序；用户通过界面操作移动、复制文件时，操作系统会控制硬盘进行读写操作等。

通过硬件设备和软件系统的协同工作，电脑横机能够实现数据的输入、处理、存储和输出，提供各种功能和应用，满足用户的需求。

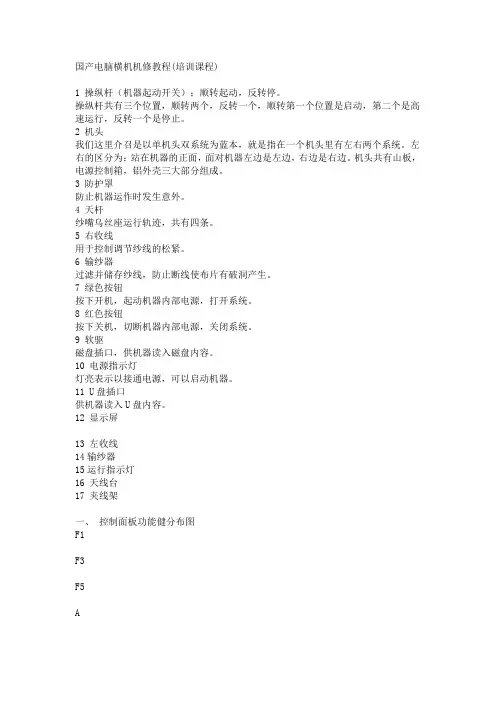

国产电脑横机机修教程(培训课程)1 操纵杆（机器起动开关）；顺转起动，反转停。

操纵杆共有三个位置，顺转两个，反转一个，顺转第一个位置是启动，第二个是高速运行，反转一个是停止。

2 机头我们这里介召是以单机头双系统为蓝本，就是指在一个机头里有左右两个系统。

左右的区分为：站在机器的正面，面对机器左边是左边，右边是右边。

机头共有山板，电源控制箱，铝外壳三大部分组成。

3 防护罩防止机器运作时发生意外。

4 天杆纱嘴乌丝座运行轨迹，共有四条。

5 右收线用于控制调节纱线的松紧。

6 输纱器过滤并储存纱线，防止断线使布片有破洞产生。

7 绿色按钮按下开机，起动机器内部电源，打开系统。

8 红色按钮按下关机，切断机器内部电源，关闭系统。

9 软驱磁盘插口，供机器读入磁盘内容。

10 电源指示灯灯亮表示以接通电源，可以启动机器。

11 U盘插口供机器读入U盘内容。

12 显示屏13 左收线14输纱器15运行指示灯16 天线台17 夹线架一、控制面板功能健分布图F1F3F5ACEDF154329867CE s c PD PD PD PU PU PU+/-。

F2F4F6F1：机头归零（重织）F1是归零键当你按下两三秒之后它会显示红色表示已经选择了归零键。

当你选择归零键表示你要重新开始编织，或者当你重新选择了一个花样。

它也会自动变成红色。

这时就需要启动操纵杆让它执行。

具体做法是按下归零键直到它变成红色向外扭动操纵杆，当归零键红色消失变成绿色或者听到嘀的一声时表示归零完毕。

这时机器所有的位置都已归到最原始的位置可以重新编织了。

F2：：F2行锁定键在我们的机器里编织口与罗拉之间有一段距离，我们知道机器编织布片是要用力往下牵拉的，罗拉就是我们用来牵拉布片的装置，布片在编织时一开始没有任何拉力。

布片不会往下编织，所以我们设置了废纱编织程序，废纱具有自动往下编织的功能，依靠它可以连接起编织口与罗拉之间的距离。

但是废纱程序一般在画板里只画两行，所以我们就要借住F2键来达到使废纱连接编织口与罗拉之间的距离的目的。

电脑横机知识精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电脑横机的基础知识一、电脑横机的定义电脑横机是一种双针板舌针纬编织织机。

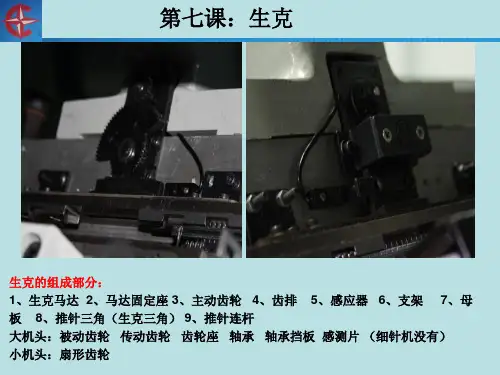

它的三角装置犹如一组平面凸轮,织针的针脚可进入凸轮的槽道内,移动三角,迫使织针在针板的针槽内作有规律的升降运动,并通过针勾和针舌的动作,就能将纱线编织成针织物.织针在上升过程中,线圈逐步退出针勾,打开针舌,并退出针舌挂在针杆上;织针在下降过程中,针勾勾住新垫放的纱线,并将其牵拉弯曲成线圈,同时原有的线圈则脱出针勾,新线圈从旧线圈中穿过,与旧线圈串联起来,众多的织针织成的线圈串互相联结形成了针织物.二、纱线编织成织物的过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段.退圈将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.带纱带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束.脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.1.退圈图中1－4为退圈过程，在成圈三角的作用下织针上升，关闭的针舌在线圈推动下开启，使针钩下的旧线圈至针舌下方，为防止旧线圈随针上升，旧线圈由生克片和织物的牵拉力握持。

第一部分：电脑横机基础针织入门1》针织的概念：弯曲的线条相互之间嵌套（纵向相互串套、横向相互连接）而成纬编：线条沿横向的方向将该线条形成的线圈相互串套而成经编：线条沿纵向的方向将该线条形成的线圈相互串套而成2》线圈的形成主要成圈机件：织针（观看Flash演示，上机看成圈过程）织针的部位：针钩、针舌、针踵、针杆在成圈区域中，先把垫放在织针上的纱线弯成一定大小的未封闭线圈，然后穿过旧线圈而形成新的一只线圈。

【知识点】了解成圈的过程对于调机非常重要，在实际的编织过程中，若其中的一个成圈过程不在较好的编织状态下面，就会不能安全地编织退圈：织针上升，使针钩下的旧线圈移至针舌下的针杆上，为了防止旧线圈上升，旧线圈需要由沉降片和坯布的牵拉所握持。

垫纱：在舌针和沙嘴的相对运动下，纱线垫放到针钩和针舌之间。

闭口：织针下降，将垫上的纱线引入针钩下，针舌在旧线圈的作用下向上翻转关闭针口，所形成的旧线圈和即将形成的新线圈就分隔在针舌的两侧。

成圈：舌针继续下降，旧线圈上移划过针舌，并从针舌上脱落；形成的新线圈逐渐弯曲，织针下降到所需要的位置，并形成线圈。

3》线圈的主要参数以及表示：线圈长度：指编织一个线圈所需要的纱线长度，一般以毫米来表示。

【知识点】为了使编织衣片的表面美观，应该尽量保证所形成的线圈大小一致，所以在编织的过程中除了要保证压针三角在同一水平线上，还要注意纱线喂入的张力波动较小。

同样的编织程序，若编织的线圈长度较大，则所需要的纱线就越多，当然织片显得就更松了。

【知识点】线圈长度的测量：可以用拆散的方法测得一组相同的编织单元的纱线实际长度，也可以测的织片的克重，通过纱线的支数转化而得。

纱线支数：表示纱线细度或者线密度的度量值。

Nm: 在公定回潮率下，1g 重的纱线所具有的长度（以米数计算）4》密度：在一定纱线密度的条件下，针织物的稀密程度。

横密是沿线圈横向方向上，一定距离之内的线圈个数；纵密是沿线圈纵行方向上，一定距离内的线圈个数。

电脑横机的基本结构电脑横机（也称为台式机）是指一种独立的个人电脑，具有独立显示屏和主机箱。

它是由多种组件组成的，这些组件相互配合，使电脑能够正常运行。

1.主机箱：主机箱是电脑横机的外壳，用来保护内部组件，并提供接口和插槽与其他设备连接。

主机箱通常由金属、塑料或玻璃等材料制成，具有透气孔和散热风扇，以保持内部温度的正常运行。

2.主板（也称为主板或母板）：主板是电脑横机上所有组件的核心，也是它们之间的连接纽带。

主板上有一些插槽和接口，用于安装和连接其他组件，例如处理器、内存、显卡、硬盘、光驱等。

主板还包含一些芯片组和电路，负责调度和控制各个组件的运行。

3.处理器（也称为中央处理器或CPU）：处理器是电脑横机的核心组件，负责执行和处理计算机的所有指令和数据。

它是主板上的一个芯片，具有许多微小的电子元件和电子管道，可以快速执行数学、逻辑和控制操作。

4.内存：内存是电脑用来存储临时数据和指令的地方，以供处理器随时读取和写入。

内存通常是一个或多个芯片，直接插在主板上的插槽中。

内存的容量决定了电脑能够同时处理的数据量和速度。

常见的内存类型包括DDR4、DDR3等。

5.显卡（也称为图形卡或显卡）：显卡是电脑横机的输出设备，用于将处理器产生的图像和视频信号转换成可视的图像，显示在显示器上。

显卡通常是一块独立的插槽卡，安装在主板上，并连接到显示器。

它有自己的处理器（称为GPU），用来进行图像和视频处理。

6.硬盘：硬盘是用来存储电脑上的数据和程序的设备。

它是一个旋转的磁盘，由许多可读写的磁道组成。

硬盘通常安装在主机箱的前部或侧部，并连接到主板上的SATA接口。

硬盘的容量决定了电脑可以存储的数据量。

7.电源：电源是电脑横机的主要电力供应装置。

它是一个箱形设备，用于将交流电转换为电脑所需的直流电。

电源通常内置在主机箱的底部，并通过电源线连接到电源插座。

它还负责提供电流和电压稳定，以保证电脑的正常运行。

除了上述主要组件外，电脑横机还可能包括其他辅助组件，例如：1.声卡：用于处理和输出音频信号，可以连接扬声器、耳机等外部音频设备。
