PT200阴阳板程式制作简述

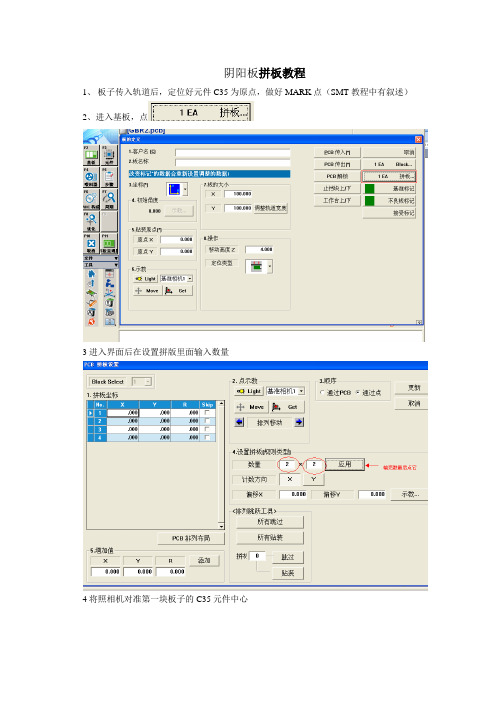

阴阳板拼板教程
1、板子传入轨道后，定位好元件C35为原点，做好MARK点（SMT教程中有叙述）
2、进入基板，点
3进入界面后在设置拼版里面输入数量
4将照相机对准第一块板子的C35元件中心
此时用手柄X移动到第二块板子的C35中心5选中第二块板子坐标，点GET
得到值-12MM如下红色圈住，这个值为第一块板子到第二块板子的原点水平坐标距离
用手柄将照相机移到第三块板子的C35元件中心点位置，选中第三块板坐标，点GET;
同理用手柄将照相机移到第四块板子的C35元件中心点位置，选中第四块板坐标，点GET，此时四块板子原点坐标均获得，如下图：
6、由于是阴阳板第三，第四块板子相对于第1块板子方向偏移了-180度，所以在角度R 里输入-180度，如下图所示：
然后点更新，阴阳板制作完成。

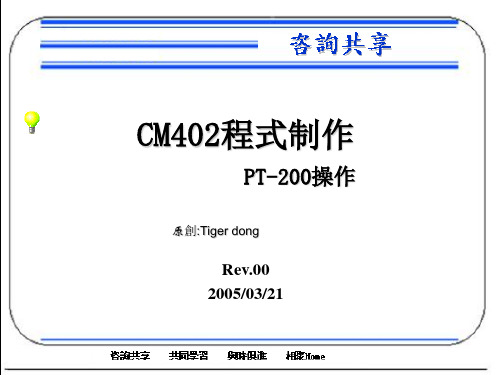

PT200程序编辑过程CAD 指（在我们的程序编辑过程中CAD 可统称为：拥有我们所需要的信息，带有分隔符，格式统一的文本文件或CSV 文件）（1） CM402的程序Partsa 库的编辑对于整个程序而言是个比较重要的环节，它与以前的程序有很大的区别，它的库是与程序结合起来，而导入机器的。

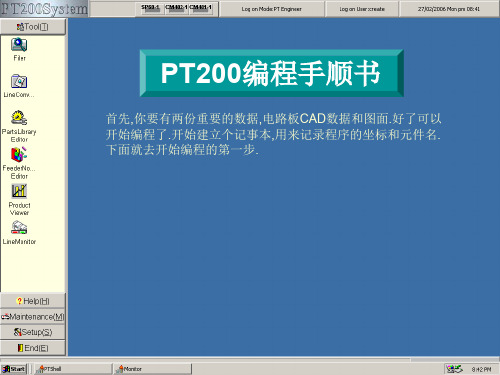

首先单击主画面PartsLibrayEditor(零件库编辑)新建。

说明：FEED 种类 《1.Tape 指盘装料. 2.Tube(stick)指震动Feed . 3.Tyay 指托盘》进料角度 《参考角度一栏表》Tape Kind 《Paper 指纸带，Emboss 指塑胶带》 Feeder 大小 《 根据零件的大小来选择》REF 识别方式《无法判断时，可跟据HELP 中的Recog Ref Manual help 选择對应的识別方式》Chip name 《最好能体现元件尺寸》*编辑《IC Parts 库》打开Extended data kind 选择QEP*编辑机器内部参数（2）.LineConverter（数据转化）主要是用来对CAD的进行编辑。

进入LineConverter点击Import将CAD输入。

编辑格式，能使PT读到CAD读取CAD的结束行X坐标Y坐标角度料号以逗号分计算公式，如果所给的坐标系或原点，角度，有误。

都可给公式将其计算正确*PT 通过所给的格式读入CAD 后，CAD 此时已经被转化成了CM402的原始程式 然后双击程式名，进入PCB 编辑。

打开Board Data(基板数据)说明：CM402基板原点应设置在下脚。

*基板数据编辑完成后进入Block Data 下图就是PT 所生成的程式说明：此时的程式数据只有一块作为基准的拼版，直接进行下一步。

*点击NEXT 进入Block Attrib(编辑拼版坐标)*现在此程序有单片坐标，和每块拼版之间的距离。

然后通过点击Expansion(扩展）软件自动对基准板和各拼版之间，进行计算生成一个整片的程式。

电路板阴阳板设计方案及方法一、电路板阴阳板的概念。

1.1 啥是电路板阴阳板呢？简单来说，就像是一对互补的小伙伴。

阳板和阴板在功能和设计上相互关联又各有特点。

阳板往往是我们比较常见的那种，上面有各种线路、元件的布局，就像城市里规划好的道路和建筑分布一样。

1.2 阴板呢，相对来说更像是阳板的“影子”，但这个影子可是很重要的。

它和阳板配合起来，能让整个电路板的功能发挥到极致。

这就好比是两个人合作，一个在台前，一个在幕后，缺了谁都不行。

二、设计方案。

2.1 布局规划。

对于阳板的布局，那可得像下棋一样精心谋划。

要把那些重要的芯片、电容、电阻等元件放在合适的位置。

就像安排一场演出，主角要站在舞台的中央。

比如CPU这种核心部件，就得放在散热良好、周边线路干扰小的地方，不然就像把一个歌星放在嘈杂的工地旁边唱歌，肯定唱不好。

阴板的布局要根据阳板来。

它就像是给阳板定制的“合身衣服”。

阳板上有元件凸起的地方，阴板相应的地方就得凹下去，而且线路的连接点也要精确对应。

这可不能马虎，一丁点儿的差错就像齿轮里卡了沙子，整个电路板就运转不灵了。

2.2 线路设计。

阳板的线路设计要考虑信号传输的效率。

线路就像高速公路，得让信号这个“车辆”跑得又快又稳。

要避免线路交叉太多，不然就会像城市里堵车一样，信号就乱套了。

阴板的线路虽然相对隐蔽，但也是重中之重。

它的线路要和阳板的线路形成一个完整的回路。

这就像两个人拉着手，缺了一只手就牵不起来了。

而且要注意线路的绝缘性等问题，要是线路之间“串门”了，那可就成了一团乱麻，也就是我们常说的短路了。

2.3 元件选型。

阳板上的元件选型要根据电路板的功能需求。

不能大材小用，也不能小马拉大车。

就像给运动员选鞋子，合适的鞋子才能让运动员发挥出最佳水平。

阴板虽然元件相对较少，但那些关键的连接元件也得精挑细选。

要选质量好、可靠性高的，这就好比给房子选根基，根基不牢，地动山摇。

三、设计方法。

3.1 手工设计。

这是比较传统的方法，就像老工匠做手工活一样。

SMT PT200安装说明1. 简介SMT PT200是一款高性能的温度传感器，广泛应用于工业自动化领域。

本文档将提供有关SMT PT200安装的详细说明。

2. 安装前准备在安装SMT PT200之前，请确保您已具备以下内容： - SMT PT200传感器 - 安装工具：螺丝刀、扳手等 - 数据表和安装手册 - 运行SMT PT200所需的设备3. 安装步骤请按照以下步骤安装SMT PT200传感器：步骤1：确定安装位置在安装SMT PT200传感器之前，首先需要确定最佳的安装位置。

确保传感器与要测量的对象之间的距离适中，并避免遭受任何物理损坏。

步骤2：准备安装工具和材料将所需的安装工具和材料准备齐全。

这包括螺丝刀、扳手和固定螺丝等。

步骤3：安装传感器根据SMT PT200传感器的安装手册，使用螺丝刀和扳手等工具执行以下操作： 1. 将传感器固定在所选的安装位置上。

确保它稳固地安装。

2. 使用螺丝刀拧紧固定螺丝，以确保传感器不会松动或摇晃。

步骤4：连接电源和设备根据SMT PT200传感器的数据表和安装手册，连接传感器所需的电源和设备。

确保连接正确无误，并遵循正确的接线图。

步骤5：测试传感器在完成安装后，使用合适的测试设备对传感器进行测试。

确保传感器能够准确测量温度，并与其他设备正常通信。

4. 注意事项在安装SMT PT200传感器时，请注意以下事项：•只有具有专业培训和知识的人员才能进行安装。

如果您对安装程序不熟悉，请寻求专业帮助。

•在安装过程中，请小心操作，避免对传感器和其他设备造成损坏。

•进行安装之前，请确保断开电源，并遵循相关安全程序。

•如果遇到任何问题或疑问，请参考SMT PT200传感器的用户手册，或联系供应商获得支持。

5. 总结SMT PT200传感器的安装是确保其正常运行和准确测量温度的关键步骤。

本文档提供了安装SMT PT200传感器的详细说明，以帮助用户顺利完成安装过程。

请在安装前仔细阅读并遵循本文档中的步骤和注意事项，以确保安装过程顺利并获得准确的温度测量结果。

一、坐标的整理及其格式类型程序转档功能要求的TXT文档格式中没有包含正反面的信息。

如果加入正反面的信息再使用转档，转出的*.aoi文件中将会自动删除最右边一列的资料。

因此，不要使用转档功能转成*.aoi文件，可以直接保存成*.aoi文件。

方法如下：二、ATPG流程2-1、统一间距多连板2-1-1、直接导入*.aoi资料2-1-2、按实际连板设定连板信息2-1-3、导入资料后，整板显示的元件都是正面的2-1-4、按实际情况点击鼠标右键选“正面/反面”，显示出反面的元件。

422-1-5、选择板1上的元件设定进板角度。

2-1-6、分别在板7、板8上做“定位”得到整板的layout(布局)。

2-1-7、设定板边时，依次设定“板1左上角”、“板1右下角”、“板2左上角”的实际位置。

2-1-8、完成“对位标记”。

2-1-9、完成所有元件类型的Library。

2-1-10、整合Libraty。

2-1-10、配置FOV。

2-1-11、进入"Train"检查并教导未教导的检测框。

2-1-12、核对检测率是否100%，调试误判。

程序完成。

找开“手动设定不测板”可以看到，Layout是4×2，并且正面、反面是独立的一个块板。

2-2、不同间距多连板右图中，Y1=Y3<Y22-2-1、直接导入*.aoi资料2-2-2、按实际连板设定连板信息2-2-3、导入资料后，按实际情况，点击鼠标右键选“正面/反面”，显示出反面的元件。

2-2-4、选择板1上的元件设定进板角度。

2-2-5、分别在板7、板8上做“定位”得到大概的整板的layout(布局)。

由于Y2的间距是最大的，这两次的定位不能在板11、板12或者板15、板16上做。

2-2-6、按住ctrl 键，选择板9、板11、板13、板15，然后在板9上做定位。

这时会弹出警告，在警告中选择“否”。

然后继续做定位。

警告内容：同一行的板，Y 坐标不一致。

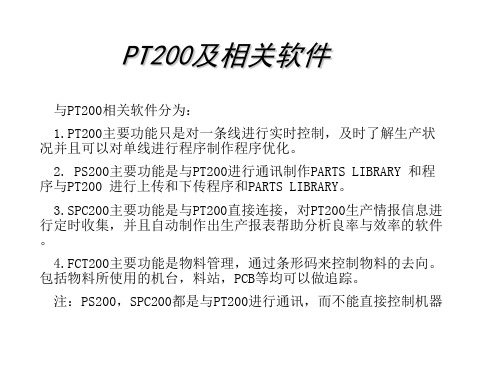

PT200 程式制作原理第一篇 基本知识前 言很长一段时间里，在实际生产中，我发现有很多人搞不清PT200拼板程式的制作原理，大部分是新手，当然也有一些非常资深的工程人员也是不清楚，他们主要是对PT200拼板程式制作的原理没有一个清晰的概念。

这会导致在制作复杂拼板或是因制程原因需要改变PCB 流板方向时遇到困难，虽然有一些人凭经验摸索出一些方法，但难于掌握与学习，有时候遇到特殊情况这些方法又没有效果了。

所以在此作者希望本文能给大家一些启发，指导大家少走弯路，用最清晰的概念，最基本的原理，最快地制作出合理的和易于调整的贴片程式。

减少程式调整时间，提高 生产效率。

一、理解“原点”和坐标一个PT200程式与三个原点有关，即：机器原点，PCB 原点，Block 原点。

机器原点是由机器Board Stop 的固定点决定的，不可改变。

其坐标也是固定的。

XYFrontRearBoard stop地坐 坐标注：1、L站在机器F PCB 原点是坐标也有四种 为了方便， Block 原点标与Board 坐PT200中把三LineConvertPC 器ront 面我们PCB 的基准种。

通常情况下点是一个电路坐标一样有四把一个电路单三、PT2er中与拼板PCB 原点位选择 CB 原点相对器原点的偏移看到坐标系准点，在PT2下我们选择左路单元的原点四个不同的象单元称为Bloc 200中与制板制作有关的置对于机移量系如红色线所200中有右上左下角为Bo 点，可以是B 象限选择。

ck 。

制作拼板的选项所示，原点就上，右下，左ard 原点。

Block 区域内板有关的就在Board sto 左下，左上四任意的一个的选项介绍op 处。

四种选择，对个点，同样B 绍对应lockMark 类型选选择Block 偏移与转数据与旋据1PP 、Filer中与PCB原点位置选择PCB 原点相对器原点的偏拼板制作有置对于机偏移量有关的选项Marrk 类型选择Block 偏移转数移与旋数据。
