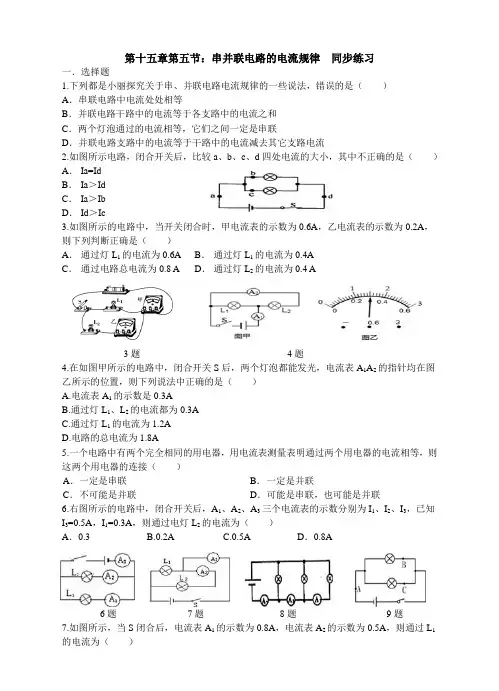

第十五章第五节：串并联电路的电流规律 同步练习
一．选择题
1.下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（ ）
A．串联电路中电流处处相等
B．并联电路干路中的电流等于各支路中的电流之和
C．两个灯泡通过的电流相等，它们之间一定是串联
D．并联电路支路中的电流等于干路中的电流减去其它支路电流
2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A． Ia=Id
B． Ia＞Id
C． Ia＞Ib
D． Id＞Ic
3.如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是（ ）
A． 通过灯L1的电流为0.6A B． 通过灯L1的电流为0.4A
C． 通过电路总电流为0.8 A D． 通过灯L2的电流为0.4 A
3题 4题
4.在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（ ）
A.电流表A1的示数是0.3A
B.通过灯L1、L2的电流都为0.3A
C.通过灯L1的电流为1.2A
D.电路的总电流为1.8A
5.一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接（ ）
A． 一定是串联 B． 一定是并联
C． 不可能是并联 D． 可能是串联，也可能是并联
6.右图所示的电路中，闭合开关后，A1、A2、A3三个电流表的示数分别为I1、I2、I3，已知I3=0.5A，I1=0.3A，则通过电灯L2的电流为（ ）
A．0.3 B.0.2A C.0.5A D．0.8A
6题 7题 8题 9题
1 12.1 三相电路
三相电路由三相电源、三相负载和三相输电线路三部分组成。
三相电路的优点：
发电方面：比单项电源可提高功率50％；
输电方面：比单项输电节省钢材25％；
配电方面：三相变压器比单项变压器经济且便于接入负载；
运电设备：结构简单、成本低、运行可靠、维护方便。
以上优点使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。
三相电路的特殊性：
（1）特殊的电源；
（2）特殊的负载
（3）特殊的连接
（4）特殊的求解方式
研究三相电路要注意其特殊性。
1. 对称三相电源的产生
三相电源是三个频率相同、振幅相同、相位彼此相差1200的正弦电源。
通常由三相同步发电机产生，三相绕组在空间互差120°，当转子以均匀角速度转动时，在三相绕组中产生感应电压，从而形成对称三相电源。
a.
瞬时值表达式
)120cos(2)()120cos(2)(cos2)(oCoBAtUtutUtutUtu
A、B、C 三端称为始端，X、Y、Z 三端称为末端。
b. 波形图如右图所示。
c. 相量表示
oCoBoA1201200•••UUUUUU 2 d. 对称三相电源的特点
00
CBACBA•••UUUuuu
e. 对称三相电源的相序
定义：三相电源各相经过同一值(如最大值)的先后顺序。
正序(顺序)：A—B—C—A
负序(逆序)：A—C—B—A（如三相电机给其施加正序电压时正转，反转则要施加反序电压）
以后如果不加说明，一般都认为是正相序。
2. 三相电源的联接
（1）星形联接(Y联接)
X, Y, Z 接在一起的点称为Y联接对称三相电源的中性点，用N表示。
（2）三角形联接(联接)
3
注意：三角形联接的对称三相电源没有中点。
3. 三相负载及其联接
三相电路的负载由三部分组成，其中每一部分称为一相负载，三相负载也有二种联接方式。

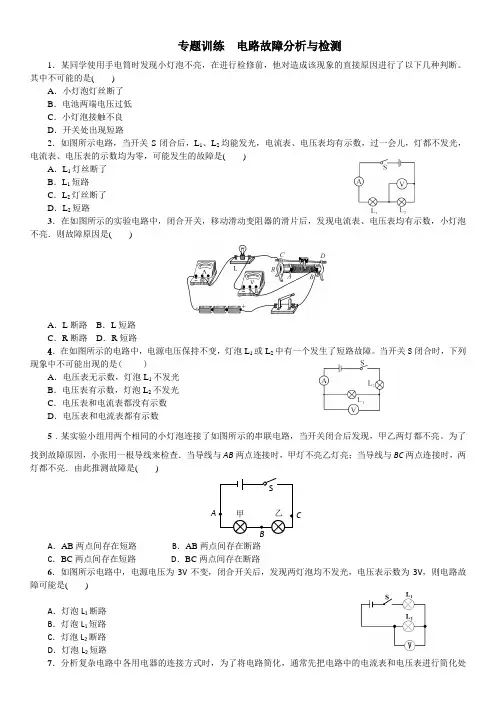

专题训练 电路故障分析与检测
1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断。其中不可能的是( )
A．小灯泡灯丝断了
B．电池两端电压过低
C．小灯泡接触不良
D．开关处出现短路
2．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数，过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是( )
A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
3．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是(
)
A．L断路 B．L短路
C．R断路 D．R短路
4．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障。当开关S闭合时，下列现象中不可能出现的是( )
A．电压表无示数，灯泡L1不发光
B．电压表有示数，灯泡L2不发光
C．电压表和电流表都没有示数
D．电压表和电流表都有示数
5．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮。为了找到故障原因，小张用一根导线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是( )
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
6．如图所示电路中，电源电压为3V不变，闭合开关后，发现两灯泡均不发光，电压表示数为3V，则电路故障可能是( )
A．灯泡L1断路
B．灯泡L1短路
C．灯泡L2断路
D．灯泡L2短路
7．分析复杂电路中各用电器的连接方式时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处甲 乙
B A C S
理．正确的处理方式是( )
--WORD格式--可编辑--专业资料-----

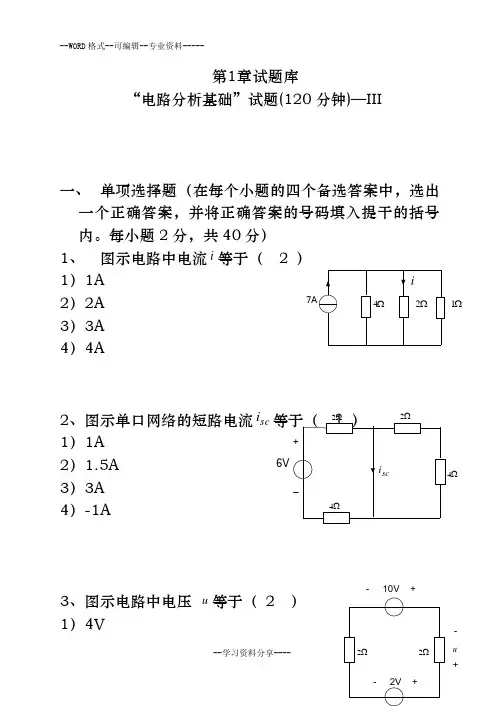

--学习资料分享---- 第1章 试题库
“电路分析基础”试题(120分钟)—III
一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。每小题2分，共40分）
1、 图示电路中电流i等于（ 2 ）
1）1A
2）2A
3）3A
4）4A
2、图示单口网络的短路电流sci等于（ 1 ）
1）1A
2）1.5A
3）3A
4）-1A
3、图示电路中电压 u等于（ 2 ）
1）4V 7A214i6V24sci24+_22- 2V +- 10V +u-+--WORD格式--可编辑--专业资料-----
--学习资料分享---- 2）-4V
3）6V
4）-6V
4、图示单口网络的开路电压ocu等于（1 ）
1）3V
2）4V
3）5V
4）9V
5、图示电路中电阻R吸收的功率P等于（ 3 ）
1）3W
2）4W
3）9W
4）12W
3V2+_R1A3126V+_3V+_+-ocu--WORD格式--可编辑--专业资料-----
--学习资料分享---- 6、图示电路中负载电阻 LR吸收的最大功率等于（3 ）
1）0W
2）6W
3）3W
4）12W
7、图示单口网络的等效电阻等于（ 4 ）
1）2Ω
2）4Ω
3）6Ω
4）-2Ω
8、图示电路中开关断开时的电容电压)0(cu等于（ ）
