PM五轴教程

五轴数控编程从哪里开始学起好呢？初学五轴数控编程当然最好是要跟着专业的学校里，专业培训的课程顺序比较好以下是东莞青华模具学院五轴数控编程课程目录，希望能给您提供参考：1.五轴机床结构与刀轴讲解1-1、五轴机床原理与机床结构介绍1-2、刀轴讲解1-与点线相关的刀轴1-3、刀轴讲解2-与部件几何体有关的刀轴1-4、刀轴讲解3-插补矢量与侧刃铣1-5、刀轴讲解4-外形轮廓铣加工1-6、刀轴讲解5-顺序铣加工1-7、五轴加工投影矢量介绍1-8、五轴加工常用辅助线、辅助面、辅助体命令讲解2.零件加工实战案例2-1、四轴加工-轴类零件加工2-2、四轴加工-口罩机切刀模2-3、四轴加工-口罩机滚齿模2-4、五轴加工-发动机气缸转换器2-5、五轴加工-万向转接头手柄2-6、五轴加工-5轴航空件2-7、五轴加工-酒杯2-8、五轴加工-大力神杯2-9、五轴加工-维纳斯自由女神2-10、五轴加工-叶轮加工3.五轴仿真软件Vericut3-1、五轴仿真软件Vericut7.4的安装与界面介绍3-2、Vericut7.4软件常用命令介绍与3轴仿真讲解3-3、Vericut7.4多夹位仿真讲解3-4、Vericut7.4三轴机床搭建讲解3-5、Vericut7.4四轴机床搭建讲解3-6、Vericut7.4五轴机床搭建讲解青华模具培训学院是成立于2004年，学院开设有UG产品设计、PRO\E产品设计、UG模具设计、UG数控编程、五金模具设计、PowerMill编程等热门专业技术课程，我们的培训宗旨“培养德技双修、高素质、高技术的技术工程师”；我们的培训承诺“包学会包推荐就业终生免费复训”；我们的信心来源“15年模具/编程/产品设计培训经验、工厂一线实战教学模式、数十位十年以上工厂实战经验的老师全职授课、高度重视学员素质教育、500多家模具企业合作伙伴、上万名青华学子实力见证”，是目前珠三角地区较好的模具职业技能培训学院。

青华致力于提升模具职业技能，促进模具行业为中国模具制造业的腾飞注入强大的生命力，同时在为中国培养一批批德技双修的高技术人才而不懈奋斗！总而言之，在新的制造业高新技术的时代，给高中毕业生的机遇与挑战同在，找准职业发展方向，就能找到属于自己的美好未来！并且学校最近还获得了水滴信用公司颁发的奖牌，地图上也有了我们学校的身影，这些都充分说明东莞青华模具学院的确值得信任，值得托付。

数控五轴加工中心编程的方法及步骤小伙伴！今天咱们来唠唠数控五轴加工中心编程这个事儿。

一、了解加工零件。

咱得先好好看看要加工的零件长啥样。

就像认识新朋友，得知道它的轮廓、尺寸、精度要求这些。

你得清楚哪里是平面，哪里是曲面，有没有啥特殊的形状。

这就好比给零件做个全身检查，心里有数了，编程的时候才能有的放矢。

二、确定加工工艺。

这一步可重要啦。

要想清楚用啥刀具合适呢？大零件和小零件用的刀具可能就不一样。

还有切削的参数，就像炒菜放多少盐、多少油一样，切削速度、进给量、切削深度都得定好。

这得根据零件的材料来，要是硬邦邦的材料，那切削参数就得小心调整，不然刀具可能就受不了啦。

工艺路线也得规划好，先加工哪里，后加工哪里，就像规划旅行路线一样，得合理安排。

三、建立坐标系。

这个就像是给零件在加工中心里找个家。

确定一个原点，然后X、Y、Z轴就像房间的坐标一样，每个点都有自己的位置。

五轴加工中心还有两个旋转轴呢，这两个轴的坐标系也要确定好。

这就像给零件的每个部分都贴上了地址标签，加工的时候刀具才能准确找到地方。

四、编写程序。

现在就开始正儿八经写程序啦。

用那些编程代码，像G代码、M代码之类的。

比如说G00就是快速定位，让刀具快速跑到指定位置。

编写的时候要按照之前确定的加工工艺来。

如果有曲面的话，可能得用一些特殊的编程方法，像宏程序之类的。

这就像写作文，要按照一定的逻辑和规则来写，不能乱写一气。

五、模拟加工。

程序写好可别着急让加工中心干活。

先模拟一下，就像演习一样。

看看刀具的路径对不对，有没有可能撞到零件或者夹具。

要是模拟的时候发现问题，那就赶紧修改程序。

这就像出门前检查一下东西有没有带齐，发现没带钥匙还能及时补上。

六、实际加工。

经过前面的步骤，没问题啦，就可以让加工中心开始干活啦。

不过在加工的时候也不能完全不管，得盯着点。

万一有啥突发情况，像刀具磨损啦，还能及时处理。

数控五轴加工中心编程就是这么个事儿，看起来有点复杂，但是只要一步一步来，多实践，肯定能掌握的。

CimatronE五轴加工教程五轴加工教程－－Cimatron China技术工程师胡志林使用5轴航空铣创建优化涡轮叶片刀路轨迹在该教程中将练习以下内容：1、为叶片创建不带干涉检查的高精度精加工，刀轴沿曲面法矢方向2、降低层间快速跳刀高度3、限制刀路轨迹使其在不能实现倒扣加工的机床上运行4、修改切削平面获得沿叶片轴向更加光顺的切削纹理5、使用边界样条线获得比单纯切削平面更加光顺的刀路轨迹6、应用起始点进入叶片顶端7、应用切向进退刀切削8、使用自动干涉检查删除刀尖可能切削涡轮叶片轴的位置9、使用自动干涉检查使刀具在干涉涡轮叶片的地方倾斜10、应用干涉检查在尖角处去处多余干涉11、使用笔式跟踪刀路不带刀尖干涉检查获得更光顺的刀路练习1–创建精加工路径加载叶片并导入Improt.elt到NC文档，检查物体的曲面方向，切换曲面法向向外的是黑色曲面。

进入方式：分析－曲面方向或工具条上的。

注释：为了使改变对模型有效，导入的数据应该和原始文档解除关联，为了反转某些面的法向，请使用“手动模式”修改曲面方向。

创建5X TP.创建所有曲面的零件并定义毛坯为所有曲面偏移1mm。

创建主选项为5X航空铣程序。

在程序设置中使用以下的设置:选择刀具按钮按照以下图示定义新的刀具确认之后，进入5X航空铣刀路轨迹对话框。

在曲面路径页面，选择“等高”按钮然后选择“导动曲面”按钮，切换到选择导动曲面图标。

通用的零件曲面选择功能有效，选择绿色的曲面并退出（MMB）结束选择，返回界面。

选择确认，保存计算刀路，刀路显示如下图：可以看出退刀高度非常高，我们希望降低快速抬刀高度，编辑程序请选择连刀页面设置快速抬刀高度为54mm。

刀路显示如下：保存上面的程序。

练习2–精加工角度限制保障在某些机床上进行非倒扣切削一些机床轴在一定角度的范围内旋转，不能进行倒扣加工，我们将通过角度限制检查在5AxMSurf内的角度输出。

注释：一些机床倾斜角度为45度，这些机床一般不能超过90度（例如DMU70V,或DMU80P...)创建一个新的程序，刀轴控制选项按以下页面设置：激活在XZ平面内的角度范围设置为0到180度，在YZ平面内设置同样的角度。

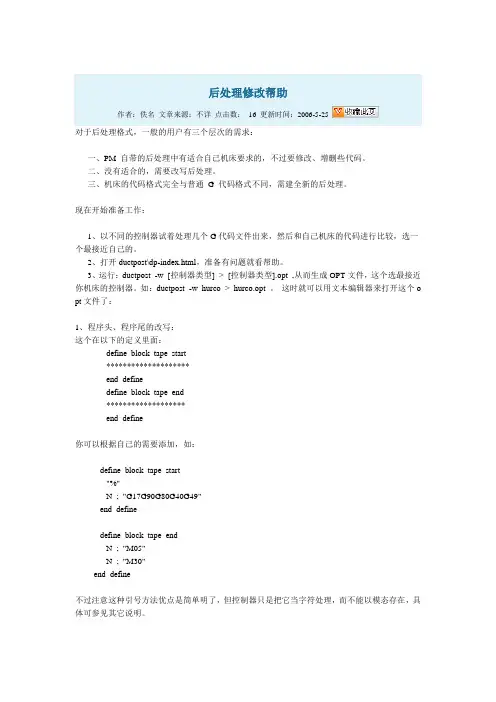

后处理修改帮助作者：佚名文章来源：不详点击数：16 更新时间：2006-5-25对于后处理格式，一般的用户有三个层次的需求：一、PM 自带的后处理中有适合自己机床要求的，不过要修改、增删些代码。

二、没有适合的，需要改写后处理。

三、机床的代码格式完全与普通G 代码格式不同，需建全新的后处理。

现在开始准备工作：1、以不同的控制器试着处理几个G代码文件出来，然后和自己机床的代码进行比较，选一个最接近自己的。

2、打开ductpost\dp-index.html，准备有问题就看帮助。

3、运行：ductpost -w [控制器类型] > [控制器类型].opt ,从而生成OPT文件，这个选最接近你机床的控制器。

如：ductpost -w hurco > hurco.opt 。

这时就可以用文本编辑器来打开这个o pt文件了：1、程序头、程序尾的改写：这个在以下的定义里面：define block tape start********************end definedefine block tape end*******************end define你可以根据自己的需要添加，如：define block tape start"%"N ; "G17G90G80G40G49"end definedefine block tape endN ; "M05"N ; "M30"end define不过注意这种引号方法优点是简单明了，但控制器只是把它当字符处理，而不能以模态存在，具体可参见其它说明。

2、是否需要N行号？%:0001N10G28G91X0Y0Z0N30T1M6N40G0G90X-25.Y-40.S800 M3如这上面的N10、N30、N40，另外行号的起始、增量、最大都可以定义。

如果不想要行号，可修改为以下值：define format ( N )not permanentend define3、是否需要Message？N60( MSG, Toolpath Name: ET)N70( MSG, xyzxyz_cut_1 ET)N80( MSG, Output: ET)N90( MSG, UNITS: MILLIMETRES ET)N100( MSG, TOOL COORDINATES: TIP ET)N110( MSG, LOAD TOOL ET)上面的信息，可修改为你需要的，具体参见帮助。

精品文档五轴加工中心培训课程五轴加工中心培训课程多轴（四、五轴）加工技术培训课程是三轴数控加工技术课程的补充和提高，符合国家职业标准对于高级工和技师的要求.二、培训目标通过学习数控多轴（四、五轴）加工技术，使学员能够了解多轴加工的基础知识，会操作五轴机床。

在专业技能上达到完成零件加工工艺制定、编制多轴加工程序、利用多轴仿真软件实现产品加工的安全保证、能使用多轴（四、五轴）机床加工复杂零件的能力。

三、培训时间：2个月四、课程内容：（一）软件部分1、UG NX多轴编程2、MasterCAM多轴编程（二）机床部分1、四、五轴加工介绍,机床结构与运动关系，各种机床的加工特点，运用场合及优势；2、定轴加工（3+2）在模具及零件加工中的应用；3、NX软件刀具轴的控制方法；4、四、五轴实例分析及案例讲解；5、机床仿真；6、（可变轴铳、外形轮廓铳）；精品文档（1）多种刀轴设置⑵插补刀轴设置⑶垂直于部件17、四、五轴联动工件铳削；18、四、五轴机床的仿真加工；19、独立完成加工与编程。

课程特点：（1）同时学习到四轴与五轴加工中心的编程与加工技术，课程更超值，学习效率更高；（2）采用流行的数控编程软件，Mastercam、UG、PM等，方便已有软件基础的学员进行学习；多轴（五轴）加工培训大纲一、培训课程性质多轴（五轴）加工是数控加工技巧中很重要的一个部分，该项技巧在航空航天、汽车、船舶、医疗、模具、轻工、高精密仪器等制作领域得到广泛利用。

随着对产品的要求千锤百炼：产品的结构形势日趋复杂，生产效率不断前进，数控机床的更新换代，控制数控多轴加工技巧已经突显出它的重要作用。

然由于受到机床硬件前提和师资力量不足的限制，职业院校开设的数控加工课程内容多仅限于三轴加工、理论性比较强，很少涉及数控多轴加工的内容，实战内容比较少，所以使得很多学生不得不在参加工作以后才接触到多轴设备和实战经验。

从而影响了他们的工作效率和企业的生产定单。

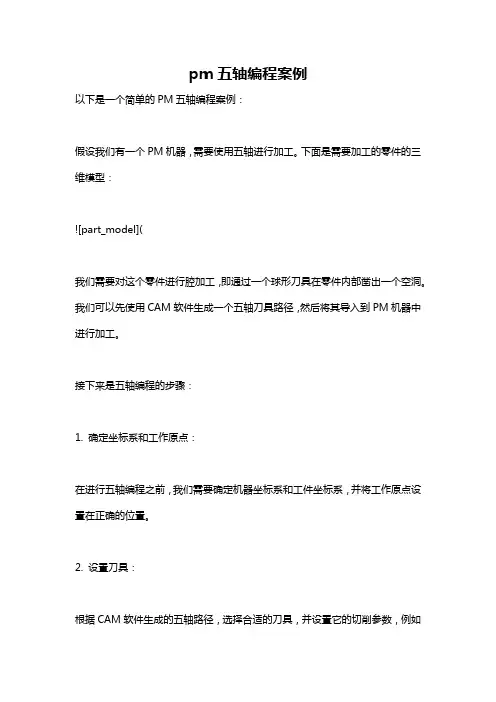

pm五轴编程案例
以下是一个简单的PM五轴编程案例：
假设我们有一个PM机器，需要使用五轴进行加工。

下面是需要加工的零件的三维模型：
![part_model](
我们需要对这个零件进行腔加工，即通过一个球形刀具在零件内部凿出一个空洞。

我们可以先使用CAM软件生成一个五轴刀具路径，然后将其导入到PM机器中进行加工。

接下来是五轴编程的步骤：
1. 确定坐标系和工作原点：
在进行五轴编程之前，我们需要确定机器坐标系和工件坐标系，并将工作原点设置在正确的位置。

2. 设置刀具：
根据CAM软件生成的五轴路径，选择合适的刀具，并设置它的切削参数，例如
刀具长度、直径和切削速度等。

3. 确定加工路径：
根据CAM软件生成的五轴路径，确定刀具的加工路径。

此步骤通常需要在PM 机器上进行实际操作来调整加工路径，以确保刀具能够完全进入工件内部。

4. 编写五轴程序：
根据确定的加工路径编写五轴程序。

程序应该包括刀具路径、刀具转速、进给速度以及对工件和刀具的安全保护措施等。

5. 载入程序并进行加工：
将编写好的五轴程序载入PM机器，并进行加工。

在加工过程中，需要监测刀具和工件的状态，以便及时采取措施避免损坏。

通过以上步骤，我们可以完成一个简单的PM五轴编程案例。

在实际应用中，编写五轴程序需要考虑更多的因素，例如刀具路径的优化、加工效率的提高以及程序的可读性和可维护性等。

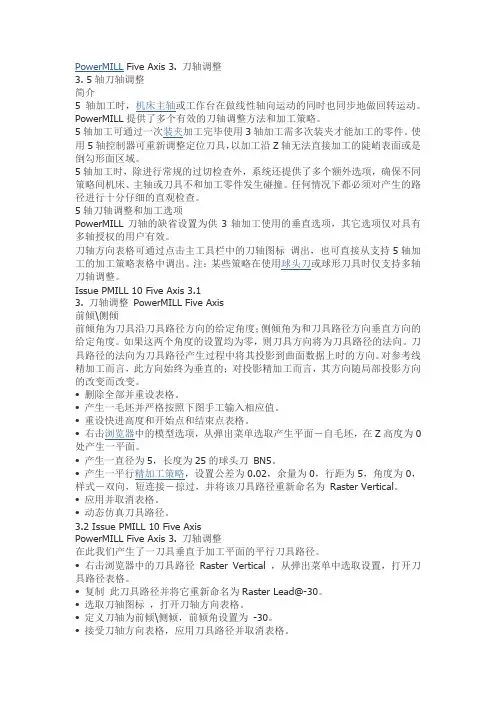

PowerMILL Five Axis 3. 刀轴调整3. 5轴刀轴调整简介5轴加工时，机床主轴或工作台在做线性轴向运动的同时也同步地做回转运动。

PowerMILL提供了多个有效的刀轴调整方法和加工策略。

5轴加工可通过一次装夹加工完毕使用3轴加工需多次装夹才能加工的零件。

使用5轴控制器可重新调整定位刀具，以加工沿Z轴无法直接加工的陡峭表面或是倒勾形面区域。

5轴加工时，除进行常规的过切检查外，系统还提供了多个额外选项，确保不同策略间机床、主轴或刀具不和加工零件发生碰撞。

任何情况下都必须对产生的路径进行十分仔细的直观检查。

5轴刀轴调整和加工选项PowerMILL刀轴的缺省设置为供3轴加工使用的垂直选项，其它选项仅对具有多轴授权的用户有效。

刀轴方向表格可通过点击主工具栏中的刀轴图标调出，也可直接从支持5轴加工的加工策略表格中调出。

注：某些策略在使用球头刀或球形刀具时仅支持多轴刀轴调整。

Issue PMILL 10 Five Axis 3.13. 刀轴调整PowerMILL Five Axis前倾\侧倾前倾角为刀具沿刀具路径方向的给定角度；侧倾角为和刀具路径方向垂直方向的给定角度。

如果这两个角度的设置均为零，则刀具方向将为刀具路径的法向。

刀具路径的法向为刀具路径产生过程中将其投影到曲面数据上时的方向。

对参考线精加工而言，此方向始终为垂直的；对投影精加工而言，其方向随局部投影方向的改变而改变。

• 删除全部并重设表格。

• 产生一毛坯并严格按照下图手工输入相应值。

• 重设快进高度和开始点和结束点表格。

• 右击浏览器中的模型选项，从弹出菜单选取产生平面－自毛坯，在Z高度为0处产生一平面。

• 产生一直径为5，长度为25的球头刀BN5。

• 产生一平行精加工策略，设置公差为0.02，余量为0，行距为5，角度为0，样式－双向，短连接－掠过，并将该刀具路径重新命名为Raster Vertical。

• 应用并取消表格。

• 动态仿真刀具路径。

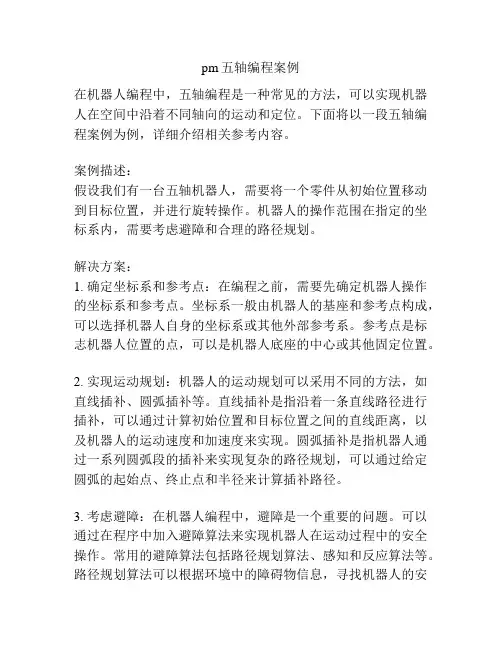

pm五轴编程案例在机器人编程中，五轴编程是一种常见的方法，可以实现机器人在空间中沿着不同轴向的运动和定位。

下面将以一段五轴编程案例为例，详细介绍相关参考内容。

案例描述：假设我们有一台五轴机器人，需要将一个零件从初始位置移动到目标位置，并进行旋转操作。

机器人的操作范围在指定的坐标系内，需要考虑避障和合理的路径规划。

解决方案：1. 确定坐标系和参考点：在编程之前，需要先确定机器人操作的坐标系和参考点。

坐标系一般由机器人的基座和参考点构成，可以选择机器人自身的坐标系或其他外部参考系。

参考点是标志机器人位置的点，可以是机器人底座的中心或其他固定位置。

2. 实现运动规划：机器人的运动规划可以采用不同的方法，如直线插补、圆弧插补等。

直线插补是指沿着一条直线路径进行插补，可以通过计算初始位置和目标位置之间的直线距离，以及机器人的运动速度和加速度来实现。

圆弧插补是指机器人通过一系列圆弧段的插补来实现复杂的路径规划，可以通过给定圆弧的起始点、终止点和半径来计算插补路径。

3. 考虑避障：在机器人编程中，避障是一个重要的问题。

可以通过在程序中加入避障算法来实现机器人在运动过程中的安全操作。

常用的避障算法包括路径规划算法、感知和反应算法等。

路径规划算法可以根据环境中的障碍物信息，寻找机器人的安全路径；感知和反应算法可以利用传感器信息，实时监测和避免机器人与障碍物之间的碰撞。

4. 实现旋转操作：除了直线运动，机器人还可能需要进行旋转操作。

旋转可以通过控制机器人的关节角度来实现。

例如，对于五轴机器人，可以通过调整机器人的第四轴和第五轴角度来实现旋转操作。

在编程中，需要根据旋转角度和机器人的运动范围计算旋转操作的角度范围和步进。

5. 进行调试和优化：在完成编程之后，需要对程序进行调试和优化。

可以通过机器人的仿真软件或实际设备进行验证和调试。

调试过程中可以检查机器人是否按照预期路径和速度运动，是否与障碍物发生碰撞等。

如果程序存在问题，可以进行优化，例如调整运动规划算法的参数，改进避障策略等。

PM智能深孔钻编程软件2017五轴版小飞哥软件技术工作室知识改变命运技能成就未来教程学习资料仅用于内部学生培训禁止向外部流通宣传版权所有违者必究2017年9月11日前言近年来，模具结构越来越复杂，不在局限于最开始的直来直去的孔，为了给模具有更好的效果，斜水路、斜顶杆之类的斜孔相继诞生了。

怎么更好的去加工这些斜孔，单斜孔三轴还能勉强应付，如果是要求比较高的一些双斜孔三轴机床做起来就比较吃力了。

2016年市场上越来越多的五轴机床出现了，对于深孔加工来说，编程是一个比较麻烦的事情，不仅仅要会三轴深孔编程也要会五轴深孔编程，怎么样简单快速的程序出图是一个问题。

PM深孔钻编程软件当然也有五轴版本，不仅仅是市场上大家所熟悉的三轴软件，五轴软件应市场而生，解决了五轴深孔钻编程难的问题。

简介《PM智能深孔钻编程软件》本软件由王自波先生主导开发，2009年于黄岩首次开发，当时王自波先生从事高速铣编程和深孔钻编程，当时市场没有任何外挂。

2007年王自波自主研发了高速铣外挂，在编程界轰动一时，2010年自主研发了《PM深孔钻编程软件》，当时只是他个人用于编程使用，2010年走上商业用途，从2010年至今，软件经历了8个年头，其中版本的更新研发更是高达12个版本，每个版本都是呕心沥血，汲取客户的经验不停更新。

《PM深孔钻编程软件》广泛应用于深孔钻机床的编程工作，解决了编程速度慢、编程出错等编程难题，在提高编程速度的同时也提高了编程质量，减少了编程人员，为各大企业节省了大笔的编程资金，为每一个使用此软件的编程提高了编程率提高了工资水平。

未来将研发一键编程，以此为最终目标，为中国软件行业做出了卓越的贡献。

购买正版软件请认准《PM智能深孔钻编程软件》目录1.软件使用流程 (006)2.坐标系的创建与使用 (007)3.铣平台 (008)4.边界 (010)5.粗加工参数 (012)6.孔加工 (019)7.攻螺纹 (023)8.卡簧圈 (025)PM五轴智能深孔钻编程软件操作流程1.创建世界坐标系（分中坐标系）2.点击创建post坐标系按钮（自动创建post坐标系重合于世界坐标系）3.产生刀路的用户坐标系4.产生刀具路径5.检查刀具路径的合理化（碰撞检查，安全高度检查）6.选择post坐标系为输出坐标系（后处理坐标系）7.确定post坐标系是激活状态8.点击全部刀具路径写为NC程序按钮，把所有的刀具路径输出为NC程序9.或者使用单独处理刀具路径的方法输出NC程序10.单独输出为NC程序的步骤：①右键某一个刀具路径NC程序里面有参数了②点击写入当前已有的全部NC程序。

精雕五轴设备操作步骤注意：五轴设备操作步骤要严格，操作人员要头脑灵活清晰，否则误操作轻者损毁工件，重者损坏机床、卡具。

一、打开控制软件EN3D，在路径“打开、选择、编辑”界面1、F1文件---打开要加工的文件。

2、F2选择---全部选择要加工的刀具路径。

3、编辑---指令---T指令，设置路径文件中所有刀具对应的刀号。

4、加工---进入加工界面二、在EN3D“加工”界面1、第一次进入EN3D加工界面，设备先进入各轴回原点界面，确保安全情况下让设备各轴回原点建立机床坐标系，进入加工界面。

2、装卡工件。

工件装卡要求：3、装卡刀具设置刀库装卡文件基准刀具（一般为第一把刀具或者粗加工刀具），对刀仪对刀设置刀长，并在F1-F3中设置基准刀长。

装卡其他所有刀具，对刀仪对刀设置刀长，并按前面（步骤一-3）所设置的对应刀号放入刀库。

4、设置工件原点调取基准刀具，（注：此时刀长补偿为0），设置F4工件原点(即程序对应的输出原点)的X、Y、Z、A、C（注：此时开启F8允许手工设置原点，X、Y通过分中或者卡具固定位置得到，Z 通过基准刀具微微接触毛坯表面设置或者通过固定Z向位置计算获得，A一般为0，C取决于卡具、工件装卡位置）。

5、多轴路经转换。

F10---CF5多轴路经转换器，在左侧输入步骤二-4中工件原点X、Y、Z 值，计算偏移值，多轴路经转换。

提示成功后点击确定。

6、计算工件原点F4工件原点中，关闭F8允许手工设置原点，X、Y、Z位置变灰色，点击下方CF2、CF3、CF4分别计算X、Y、Z。

（通过步骤6的操作后，工件原点XY 值为固定的数值）7、设置加工参数设置F2、F3、F5、F6、F7、F7- F8(1).F2进给速度。

进给速度显示为绿色时手动输入值有效，红色为程序控制模式，此时手动输入进给参数不起作用。

通过F2→F10进行转换控制模式。

(2).F3主轴转速。

手动与程控状态设置同上。

(3).F5微调深度。

设置时要看清图示是向上补偿还是向下补偿。

五轴数控编程教学一、五轴数控铣削刀具轨迹在利用CAM软件进行五轴数控铣削刀具轨迹编制时，主要内容包括刀具轴矢量控制、轨迹驱动方式、进退刀处理、五轴数控机床后处理与五坐标机床加工仿真模拟等方面的工作。

由于五轴加工时产品的复杂性和刀具轴控制的灵活性和多样性，导致五坐标联动加工编程的难度和复杂性较大。

一般CAM软件都提供五轴铣削数控编程功能，其主要包括（1）旋转四轴：多用于带旋转工作台或配备绕X、Y轴的旋转台的的四轴加工；如对外圆上的槽或型腔进行加工；（2）五轴底刃铣削：用于铣刀的底刃对空间曲面进行加工，避免传统球头刀的加工，此时需要对刀轴矢量进行合理的控制；（3）侧刃五轴：利用铣刀的侧刃对空间的曲面进行加工，避免球头刀的R切削，能大幅度提高曲面粗精加工的效率；（4）五轴顺序铣削与五面体加工：多用于铣削工步内容比较多的多面体加工，如立卧转换五面体加工中心可一次加工产品上的五个面或内外腔的场合，多用于工序的复合化加工；（5）曲线五轴：对空间的曲面曲线进行五轴曲线加工；（6）五轴钻孔：对空间的孔进行钻孔加工，多用于孔的位置不再三个基准平面上比较特殊的场合，如圆锥面上的孔或产品上孔位的轴线方向变化的场合。

四轴五轴加工的基础是理解刀具轴的矢量变化。

四轴五轴加工的关键技术之一是刀具轴的矢量（刀具轴的轴线矢量）在空间是如何发生变化的，而刀具轴的矢量变化是通过摆动工作台或主轴的摆动来实现的。

对于矢量不发生变化的固定轴铣削场合，一般用三轴铣削即可加工出产品，五轴加工关键就是通过控制刀具轴矢量在空间位置的不断变化或使刀具轴的矢量与机床原始坐标系构成空间某个角度，利用铣刀的侧刃或底刃切削加工来完成。

刀具轴的矢量变化控制一般有固定矢量、曲面法线、固定点、直线导动、直纹面导动、刀具轨迹投影、点位与任意矢量连续插补等方式。

UnigraphicsNX软件在刀具轴矢量控制方面表现得更加灵活，尤其是其提供的插补刀具轴矢量控制和顺序铣削编程功能能够使得用户很轻松得完成所期望的五坐标联动铣削刀具轨迹目标。

PowerMILL 5轴加工教材内容提要1. 简介2. 5轴加工选项3. 5轴笔式精加工和清角精加工4. 5轴轮廓加工5. 5轴SWARF 加工6. 径向和轴向余量7. 刀具路径间的刀具移动控制8. 3 + 2 轴加工和钻孔9. PowerSHAPE 在5轴加工中的应用10. 附录简介5轴加工时，床头或工作台除沿三维坐标系做线性移动外也同时做旋转移动。

PowerMILL提供了多个有效的刀具定位方法。

5轴加工可通过一次装夹加工完毕使用3轴加工需多次装夹才能加工的零件。

使用5轴控制器可重新定位刀具，以加工沿Z轴无法直接加工的陡峭表面或是底切区域。

5轴加工时，必须确保选取了合适的切入切出和连接及三维限界，并仔细检查可能导致过切的区域，确保刀具路径无过切。

所有产生的刀具路径在运用于加工前，请确保其已进行过计算机仿真模拟加工检查。

5轴加工选项PowerMILL刀轴的缺省设置为供3轴加工使用的垂直选项。

5轴加工的刀轴定位可通过点击主工具栏或是精加工表格刀轴域（下图左图所示）中的图标来进行。

前倾/侧倾前倾角为刀具沿刀具路径方向的给定角度；侧倾角为和刀具路径方向垂直方向的给定角度。

如果这两个角度的设置均为零，则刀具方向将为刀具路径的法向。

刀具路径的法向为刀具路径产生过程中将其投影到曲面数据上时的方向。

对参考线精加工而言，此方向始终为垂直的；对投影精加工而言，其方向随局部投影方向的变化而变化。

从目录five_axis/3plus2b_as_5axis 装载模型3plus2b.dgk 。

∙按零件尺寸产生毛坯。

∙定义一直径为15mm 的球头刀(bn15)。

∙输入安全Z高度185 ，开始Z高度180。

∙在刀具开始点表格中，设置方式：固定；位置：绝对并输入坐标值：X-100 Y0 Z190。

∙在精加工表格中选取平面投影选项，在刀轴选项中，将前倾和侧倾角均设置为0。

这将迫使刀具方向和加工策略的投影方向一致。

∙切入切出和连接的设置如下：∙Z高度: ------ 掠过15 下切5∙切入/切出: ------ 垂直圆弧: 角度90 半径6∙连接: ------ 短/长: 刀轴掠过安全: 刀轴安全Z高度。

某五轴加工软件操作培训说明手册第一章软件基本操作1.1 登录与退出在五轴加工软件界面，首先需要输入用户名和密码进行登录。

登录之后进入软件的主界面，进行相关的操作。

退出软件时，点击“退出”按钮或者直接关闭软件界面即可退出。

1.2 菜单操作软件的菜单栏包括文件、编辑、视图、工具、帮助等选项。

在菜单栏中可以进行相应的设置、编辑、查看和帮助等操作，是软件操作的重要部分。

1.3 快捷键操作五轴加工软件支持各种快捷键操作，可以提高操作效率。

常用的快捷键包括Ctrl+C、Ctrl+V、Ctrl+Z、Ctrl+S等，可以通过快捷键来进行复制、粘贴、撤销、保存等操作。

第二章加工路径生成2.1 零件导入在进行五轴加工之前，需要将待加工的零件导入到软件中。

可以通过文件菜单中的“导入”选项来导入不同格式的零件文件，如STP、IGS、SLDPRT等。

2.2 加工工艺选择根据零件的加工要求，选择合适的加工工艺。

在软件中可以选择不同的加工工艺，包括铣削、镗割、钻孔、切割等，以及相关的加工参数设置。

2.3 刀具路径生成根据零件的几何特征和加工工艺，生成合适的刀具路径。

在软件中可以设置刀具的类型、直径、长度、转速、进给速度等参数，生成合适的刀具路径。

第三章仿真与调试3.1 仿真显示在生成刀具路径之后，可以进行仿真显示。

通过软件的仿真功能，可以直观地看到刀具的轨迹以及加工过程，提前发现潜在的问题。

3.2 加工调试在进行实际加工之前，可以通过软件进行加工调试。

根据仿真结果，对刀具路径、加工参数进行调整，以确保加工的准确性和安全性。

第四章加工操作4.1 加工控制在进行实际加工之前，需要对加工参数进行设置。

包括刀具的转速、进给速度、进给量、切削深度、冷却液等参数设置，以确保加工效果。

4.2 加工监控在加工过程中，需要对加工过程进行监控。

通过软件的监控功能，可以实时监测刀具的位置、转速、加工状态等信息，以及及时发现问题并进行处理。

第五章加工结果分析5.1 加工质量评估在加工完成后，需要对加工结果进行评估。

五轴固定加工方法和工艺流程详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在现代制造业中，五轴数控机床已经成为高精度加工的重要工具。

第一章ES-SurfMill6.0多轴加工概述1.1多轴加工特点在过去模具加工很少使用五轴加工，问题在于多轴机床的价格昂贵及人员培训与技术上的困难，大家皆敬而远之。

近年来因模具交期紧迫及价格压缩，五轴机床标准化产量，价格逐年下降，使五轴加工渐渐的受到模具业重视，多轴机床将是继高速加工机后另一个有效的加工工具。

五轴加工与三轴加工比较，有以下几方面的优点：1) 减少工件非加工时间，可以提高加工效率五轴加工的一个主要优点是仅需经过一次装夹即可完成复杂形状零件的加工。

和多次装夹相比，它可极大地提高加工和生产能力，显著缩短产品加工周期及加工成本，并且提高了加工精度。

2) 刀具可以摆到更好的位置来加工曲面五轴加工完成一些三轴加工无法完成的加工，比如有负角的曲面零件加工，刀具可以摆到更好的位置来加工曲面，如图1-1所示。

图1-1 刀具可以摆到更好的位置来加工曲面3) 可以缩短曲面加工时间，改善曲面表面的加工质量五轴加工可通过将刀具倾斜一定角度，例如用铣刀侧刃进行铣削等，缩短加工时间；另外路径间距相同的情况下，用五轴加工工件表面的残留量要比三轴加工小得多，有利于改善加工曲面的表面光洁度，如图1-2所示。

图1-2缩短加工时间, 改善表面加工质量4）可以降低刀具的损耗五轴加工大大的降低刀具的损耗，虽然使用高速加工机可进行高速切削，缩短工时，但刀具磨耗往往只发生在刀尖，相当可惜。

使用五轴加工就不同了，刀具除了刀尖切削外，更多时候是使用刀腹切削，所以刀具利用率提高很多。

在五轴加工中，由于刀头可进入工件1内部，刀具方向朝向工件表面，因此可使用短刀具加工。

使用短刀具加工可提高切削效率而不增加刀具负荷，从而可提高刀具寿命，减少刀具消耗。

使用短刀具还可减小在用3轴加工时经常出现的刀具振动，从而可得到质量更高的加工表面，减少、甚至取消极其耗时的手工打磨工序。

图1-3 三轴和五轴刀具长短对比图1-3可以看出，如果采用普通的三轴加工，将不得不增加刀具的长度。

PowerMILL 10 5轴内容章页Day 11. 3+2 轴加工和钻孔 1.1 - 1.302. 定位刀具移动 2.1 - 2.83. 5轴刀轴调整 3.1 - 3.264. 曲面投影精加工 4.1 - 4.145. 5轴参考线精加工 5.1 - 5.126. 镶嵌参考线精加工 6.1 - 6.4Day 27. 5轴 Swarf 加工7.1 - 7.168. 刀轴光顺8.1 - 8.49. 刀轴限界9.1 - 9.1810. 自动碰撞避让10.1 - 10.611. 机床仿真11.1 - 11.612. 刀轴编辑12.1 - 12.613. 4轴旋转加工13.1 - 13.614. 技巧和提示14.1 - 14.415. 管道加工15.1 -15.1016. 叶盘加工16.1 - 16.8PowerMILL Five Axis 1. 3+2 轴加工1. 3 + 2 轴加工和钻孔简介3 + 2 轴加工时，进行标准X Y Z变换前，可首先对主轴和/或工作台进行分度处理，重新对齐定位刀具。

分度可通过手工实现或是通过CNC控制器实现。

没有PowerMILL Multi-Axis授权的用户也可产生3+2轴加工策略，只要通过使用独立的用户坐标系来控制刀轴方向，并经NC参数选择表格，将表格中自动刀具对齐定位设置为关输出NC数据即可。

然而，如果具备多轴授权，产生3 + 2 轴刀具路径会更快，更简便，因为多轴授权提供了比非多轴授权多很多的选项，它不太依赖各个独立的用户坐标系。

无论使用那种方法，PowerMILL都可使通常需要进行多次单独3轴操作的零部件加工仅通过一次装夹即可完成，甚至可直接加工倒勾形面特征或是加工比最大刀具长度深的侧壁。

在3＋2轴加工中必须应用合适的刀具路径切入切出和连接以及延伸，以防止和避免出现过切。

3 + 2 轴加工范例•输入只读项目:-D:\users\training\PowerMILL_Data\five_axis\3plus2_as_5axis\3Plus2-ex1-Start.•保存项目为:-D:\users\training\COURSEWORK\PowerMILL-Projects\3Plus2-ex1(随后的Swarf 加工一章中还将用到此项目)。
