常用流量计的选型与比较

  • 格式：docx
  • 大小：16.01 KB
  • 文档页数：7

常用流量计的选型与比拟

由于商业用户的种类庞杂,不同企业的燃气用量都大小不一,因此需要根 据企业的不同的情况合理的选用燃气计量表,以到达准确计量和节约本钱的目 的.目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰 轮〔罗茨〕流量计、膜式流量计这4种,下面从这4种计量表各自的特点分析 商业用户燃气计量表的选用.

一 .涡轮流量计

涡轮流量计属于间接式体积流量计,当气体流过管道式,依靠气体的动能 推动透平叶轮作旋转运动,其转动速度与管道的流量成正比,是一种速度式流 量计.

涡轮流量计由涡轮流量变速器〔传感器〕、前置放大器、流量显示积算仪 组成,并可将数据远传到上位流量计算机.

气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反响迅 速、压力损失小等优点,但轴承耐磨性及其安装要求较高.涡轮流量计始动流 量比拟大,在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备 中.涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气〔可以 到达6000m3/h以上〕等优点,国产的涡轮流量计价格也比拟合理.但是在使用 涡轮流量计的时候必须要求始动流量也要大,当用气设备小流量的使用燃气对 其精度有很大的影响.且涡轮流量计必须有足够长度的前后直管段,以及带温 压补偿的体积修正仪.

主要适用于液化石油气及天然气的计量上,因此,大多运用在工矿企业的 炉、窑等热负荷相对恒定的用气设备上.

二 .超声波流量计

超声波流量计是通过检测流体流动对超声束〔或超声脉冲〕的作用,测量 体积流量的速度式测量仪表,天然气超声波流量计的测量原理是传播时间差 法.在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间.由于是全电子式,无机械局部,不受机械磨损、故障影响,产品的可靠性 和精度进步很多.体积小、重量轻,重复性好,压损小,不易老化,使用寿命 长；智能化,全电子式的结构,可以扩展为预支费表或无线抄表功能.特殊功 能是微小流量可测,有管道泄漏感知功能,压力损失为零.

主要特点：1.能实现双向流束的测量；

2 .过程参数〔压力,温度等〕不影响测量结果；

3 .无接触测量系统,流量计量过程无压力损失；

4 .可精确测量脉动流；

5 .重复性好,速度误差45mm/s；

6 .量程比很宽,qmin/qmax=1/40〜1/60；

7 .可不考虑整流,只在上游100mm,下游50mm余留安装间隙即可；

8 .传感器可实现不停气更换,操作维修方便.

影响超声波测量因素：

超声波测量的不确定来源有以下三种因素：

1 .机械方面,与管段的几何尺寸有关；

2 .物理方面,与流体的速度分布有关；

3 .电子方面,与传播时间测量有关.

影响超声波信号的主要原因：

1 .严重的电子噪音；

2 .超声声学噪音；

3 .严重的信号衰减；

4 .测量段内出现的多向流动； 5 .换能器受到污染；

6 .测量段内出现严重的测量梯度；

7 .严重的紊流.

总体来说：

超声波流量计相比于传统的孔板、涡轮流量计,在结构、计量精度、压力 损失、量程比等指标上都具有较大的优势.超声波流量计在应用上的主要问题 在于气体输送过程中存在很多对提升信噪比不利的因素,特别是由于压力调节 装置带来的噪音影响,超声波在气体中的快速衰减和安装效应等.

超声波流量计的适用范围很广,但由于经济性性价比和使用环境的影响, 更适用于大口径,高压力,输送距离长的主干道管网.三.罗茨流量计

罗茨流量计是一种结构十分紧凑的容积式流量计.容积式流量计结构简 单、性能稳定、精度高、易于直观维护治理,并且价格低廉.

当燃气通过时,计量表的出口和入口之间存在的差压能驱动腰轮旋转,使 得充满计量室内的燃气能够定量排出,通过机械传动机构与积算器相连接,最 终实现燃气体积计量以及数据的转换.相比拟而言,罗茨流量计的精度高,起 始流量低,量程比拟宽,在安装、维护以及清理上都比拟方便,能够实现在线 温、压智能补偿,在高、中压计量中适用较广泛.

其测量燃气流量的量程十分宽广,上下流量同样适用,主要参数如下；

公称流量：

16,25,40,65,100,160,250,400,650,1000,1600,2500,4000,6500,100,16000,25000

m3/h；

公称压力：1.6,2.5,6.4MPa；

累计流量精度：

±1%, 士1.5%, ±2.5%；量程比(qmin/qmax)： 1/10~1/20.

罗茨流量计一般是适于燃气流量大于25m3/h中低压的用气设备中,并且其

始动流量小,测量范围较大,适用于大型的商业用户.

当用气设备的最大流量大于30m3/h时,建议采用罗茨流量计.另外,气体 压缩会影响罗茨流量计计量的准确,计算结果见表压力/PA

3000

4000

5000

6000气量损失/%

8 .9

9 .8

10 7

11 6

气量损失是随着额定压力的升高而增大的,所以采用流量补偿仪也有必

要；但另一个角度来说,增加流量补偿仪会对市场开发有一定影响.经过权衡 分析,我们确定如果商业用户的用气设备额定使用压力超过5 000 Pa时,必须 采用流量补偿仪.另外,罗茨流量计属于精密仪器,因此其价格也相当昂贵. 同时由于罗茨流量计受燃气洁净程度的影响,必须安装过滤器.

四 .膜式流量计

膜式燃气表属于容积式流量计,结构比拟简单,测量原理是：

通过测量组件隔膜在进出口燃气压力差的作用下产生交替运动,将充满计

量室内的燃气分隔成单个的计量体积并排向出口,通过机械传动机构与计数器

相连接,实现对单个计量体积的统计与运算传递,最终测得计量流通的燃气总

量. 主要参数：

公称流量：1.625,4,6,10,16,25,40,65,100,250,400,650m3/h；

公称压力：3,5,10KPa；

量程比(qmin/qmax)： 1/30~1/60.膜式燃气表一般最正确运行工况为额定

流量计量范围的20%~80%,膜式燃气表在使用的工程中对燃气的物理性质影响

较小,可以实现IC卡预付功能,始动流量较小.膜式燃气表的量程比拟宽,安 装相比照拟方便,由于其量程小,体积大,很容易受腐蚀,从而导致计量不准 或泄漏等,日常维修很不方便,只能对工况流量进行计量,不容易实行智能 温、压补偿,一般仅适用在低压计量中.而且其外表的膜比拟容易老化使得计 量的结果误差大,使用的寿命也因此而大大的缩短.由于价格比拟廉价、体积 较小,一直是普通居民用户和小型商业用户的首选燃气计量表.

因膜式燃气表计量的是工况流量,与贸易标况流量结算存在量差,一般规 定在用气设备的燃气流量在25m3/h,燃气的使用压力小于3KPa的小型商业用 户建议采用精度为1.5级及以上的膜式燃气表.

五 .流量计的比拟

流量计的主要性能的比拟：

工程

量程比

计量精度

始动流量

压力损失

智能温压补偿涡轮流量计超声波流量计罗茨流量计膜式流量计1/10~1/20 高大

较小有1/40-1/60高较小无无1/10〜1/20高较小大有1/30-1/60 一般较小无对流

速分布敏感较敏感

气质要求及影响高

安装要求不敏感

高很敏感

中很敏感低前后直管段一般

有要求,管

道吹扫,装

过滤器管道吹扫,一般装过滤器

维护与检修清理过滤可现场检修

器,现场拆

卸与检修清理过滤现场无法维器,现场拆护与检修卸与检修

价格

使用寿命较贵

高很贵

高较廉价

中廉价低

六 .流量计的选型

1 .罗茨燃气流量计、膜式燃气表和涡轮燃气流量计三种计量计的相对误差都

是±2%,被测燃气流量值在流量计的测量量程范围内才能够被准确测量,用户的

正常用气量最好在在流量计量程的20%〜85%之间.在保证测量精度的条件下,需结合被测燃气的真实流量范围,合理地选择相适应的流量计规格与型号,特 别是对于燃气流量的下限需要重点关注.

2 .正常工作条件下,用气设备的用气负荷是燃气流量计选型的主要参考依

据.极端使用状态情况下,燃气负荷在燃气流量计选型上仅作为参考依据.所 谓极端使用状态,就是指燃气设备较少出现的使用状态.

3 .燃气流量计的测量精度是一个很重要的参考因素,但它不是燃气流量计选

型的唯一条件,实际的选型过程中,要结合燃气设备的具体运行工况,综考量 燃气流量计的价格,在安装、使用和维护上的本钱,综合考虑燃气流量计的性 能价格比,科学合理进行选型.

4 .对于餐饮行业的用户〔食堂、饭店等〕,通常会优先选用罗茨燃气流量计

和膜式燃气表.如果燃气设备的用气最大流量范围在65〜650立方米每小时 时,适宜选用罗茨燃气流量计,假设燃气设备的用气最大流量小于等于65立方米 每小时时,适合选择膜式燃气表.

5 .对于类似锅炉和热水茶炉的使用用户,通常可以选择智能罗茨燃气流量

计,并要求带温、压补偿装置.

6 .对于大型锅炉、工业炉窑、以及化工用气设备等大用户,但燃气流量大于

650立方米每小时时,通常会选用涡轮燃气流量计,并尽量在各个燃气设备上单

独安装流量计,对智能化程度要求较高,可以实现远程化和自动化,从而方便 对用户的实际用户状况进行在线监测等.

7 .对于管径较大,压力较高,需要对流量进行精确测量的,适合使用超声波

流量计.

合集下载

常用流量计选型及比较

常用流量计选型及比较

常用流量计之间的比较

流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。

差压流量计 （DP） 这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。DP流量计可用于测量大多数液体、气体和蒸汽的流速。DP流量计没有移动部分，应用广泛，易于使用。但堵塞后，它会产生压力损失，影响精确度。流量测量的精确度取决于压力表的精确度。

容积流量计（PD） PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。叶轮、齿轮、活塞或孔板等用以分流流体。PD流量计的精确度较高，是测量粘性液体的几种方法之一。但是它也会产生不可恢复的压力误差，以及需装有移动部件。

涡轮流量计 当流体流经涡轮流量计时，流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可精确地测量洁净的液体和气体。像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。

电磁流量计 具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。电磁流量计没有移动部件，不受流体的影响。在满管时测量导电性液体精确度很高。电磁流量计可用于测量浆状流体的流速。

超声流量计 传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。像其他速度测量计一样，是测量体积流量的仪表。它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。它适用于几乎所有的液体，包括浆体，精确度高。但管道的污浊会影响精确度。

涡街流量计 是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。涡街流量计适用与测量液体、气体或蒸汽。它没有移动部件，也没有污垢问题。涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。

热式质量流量计 通过测量流体的温度的升高或热传感器降低来测量流体速度。热式质量流量计没有移动部件或孔，能精确测量气体的流量。热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。

常见流量计选型对比

常见流量计选型对比

常见流量计选型对比

名称

适用物料

原理结构 测量特点 注意事项

质量流量计 适用多种介质 质量流量计以科氏力为基础，在传感器内部有两根平行的流量管，中部装有驱动线圈，两端装有检测线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的检测线圈将产生相位不同的两组信号，这两个信号的相位差与流经传感器的流体质量流量成比例关系。计算机解算出流经振管的质量流量。不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。安装在传感器器振管上的铂电阻可间接测量介质的温度。 质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。 1、 测气体时，有些型号只适用于空气等较接近理 想气体的测量，而有些可用天然气和蒸汽。要向厂家详细咨询。

2、 若测量介质出现夹气，气化或两相流等现象，变送器会出现报警显示，严重时，传感器停止工作。

孔板流量计 广泛应用于气体、蒸汽和液体的流量测量。

1、 更适合测量饱和蒸汽、过热蒸汽以及煤气、冷却水等脏污流体。

2、 更容易适应高温、高压流体的流量测量。 LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。采用均压环、一体型结构。

节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

智能型连续工作5年不需调校 孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度；

引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀

流量计的选型及步骤

流量计的选型及步骤

流量计的选型及步骤

引言

流量计是一个用来测量流体行为的设备，用以确定流体在管道中的流量、速度、压力和功率等参数。流量计通常应用于化工、医药、食品、水处理、水力发电等领域。流量计的选型将直接影响到测量精度和稳定性。本文将介绍流量计的选型步骤和注意事项。

步骤

步骤一：确定待测的流体参数

在选择流量计之前，需要先确定待测流体的物理和化学参数，主要包括流量、密度、温度、粘度、压力、粒度等。

步骤二：了解流量计的种类和原理

目前常见的流量计类型有磁性流量计、涡街流量计、质量流量计、压差流量计、超声波流量计等。不同种类的流量计有不同的测量原理和适用范围。需要根据实际情况选择适合的流量计类型。

步骤三：了解流量计的适用范围

流量计在不同的工作环境中有其适用范围，需要根据实际工作场景来选择适合的流量计。例如，在具有较高温度或压力的场景中，需要选择能够耐受高温高压的流量计。

步骤四：确定测量范围和精度等级

需要根据待测流体的流量范围和测量精度等级来选择适当的流量计。在实际使用中，精度和测量范围是两个相互制约的因素，需要根据经济性和可行性做出综合权衡。

步骤五：根据业务需求选择附加功能

流量计可能还具有一些附加功能，例如抗干扰能力、通讯接口、数据保存等。需要根据实际业务需求来选择是否需要这些附加功能。

注意事项

• 流量计选型需要充分了解待测流体和测量场景的实际情况，避免选择不合适的设备。 • 在选择流量计类型时，需要考虑其测量原理和适用范围，选择适合的流量计类型。

• 测量范围和精度等级需要根据业务需求和经济可行性进行综合权衡，不能只追求高精度而忽略了经济性问题。

• 在选择流量计附加功能时，需要充分了解其功能和实际业务需求，避免购买不必要的功能和设备。

结论

流量计是一个用来测量流体行为的设备，其选型的正确与否将会直接影响到测量结果的准确性和稳定性。在选择流量计时需要根据实际情况按照一定步骤进行，避免因为不合适的选型而引发问题。

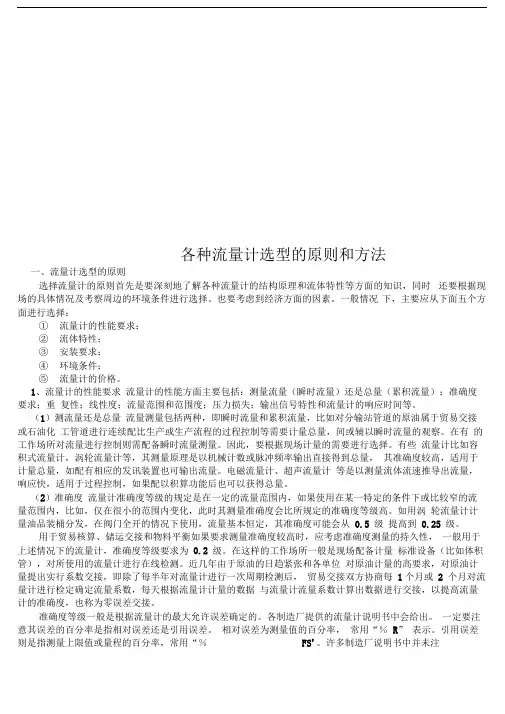

各种流量计选型的原则和方法
