流量计选型原则及优缺点分析

流量计选型原则

流量计选型是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。

流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。

在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径( 400mm以上)的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。根据被测介质特件及测量准确度要求，分别采用插入式流量计、测速元件配差压计、超声波流量计，或采用标记法、模拟法等无能损方式测流量．

为保证流量计使用寿命及准确性，选型时还要注意仪表的防振要求。在湿热地区要选择湿热式仪表。

正确地选择仪表的规格，也是保证仪表使用寿命和准确度的重要一环。应特别注意静压及耐温的选择。仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1．25倍，以保证不发生泄漏或意外。量程范围的选择，主要是仪表刻度上限的选择。选小了，易过载，损坏仪表；选大了，有碍于测量的准确性。一般选为实际运行中最大流量值的1．2一1．3倍。

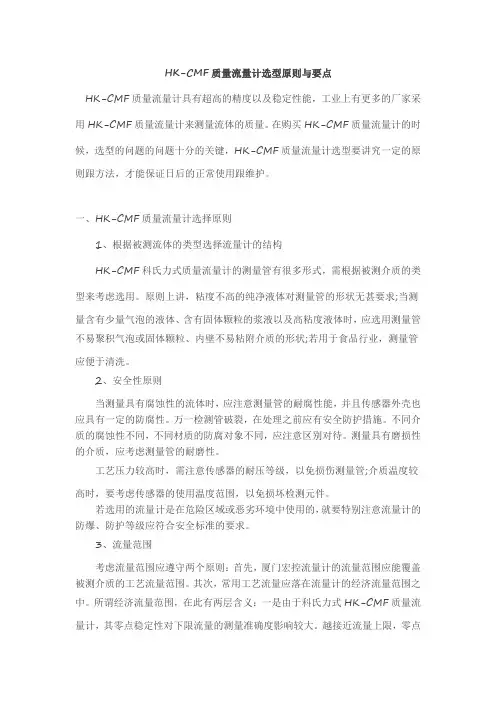

HK-CMF质量流量计选型原则与要点

HK-CMF质量流量计具有超高的精度以及稳定性能，工业上有更多的厂家采

用HK-CMF质量流量计来测量流体的质量。在购买HK-CMF质量流量计的时

候，选型的问题的问题十分的关键，HK-CMF质量流量计选型要讲究一定的原

则跟方法，才能保证日后的正常使用跟维护。

一、HK-CMF质量流量计选择原则

1、根据被测流体的类型选择流量计的结构

HK-CMF科氏力式质量流量计的测量管有很多形式，需根据被测介质的类

型来考虑选用。原则上讲，粘度不高的纯净液体对测量管的形状无甚要求;当测

量含有少量气泡的液体、含有固体颗粒的浆液以及高粘度液体时，应选用测量管

不易聚积气泡或固体颗粒、内壁不易粘附介质的形状;若用于食品行业，测量管

应便于清洗。2、安全性原则

当测量具有腐蚀性的流体时，应注意测量管的耐腐性能，并且传感器外壳也

应具有一定的防腐性。万一检测管破裂，在处理之前应有安全防护措施。不同介

质的腐蚀性不同，不同材质的防腐对象不同，应注意区别对待。测量具有磨损性

的介质，应考虑测量管的耐磨性。

工艺压力较高时，需注意传感器的耐压等级，以免损伤测量管;介质温度较

高时，要考虑传感器的使用温度范围，以免损坏检测元件。

若选用的流量计是在危险区域或恶劣环境中使用的，就要特别注意流量计的

防爆、防护等级应符合安全标准的要求。3、流量范围

考虑流量范围应遵守两个原则：首先，厦门宏控流量计的流量范围应能覆盖

被测介质的工艺流量范围。其次，常用工艺流量应落在流量计的经济流量范围之

中。所谓经济流量范围，在此有两层含义：一是由于科氏力式HK-CMF质量流

量计，其零点稳定性对下限流量的测量准确度影响较大。越接近流量上限，零点稳定性对准确度的影响越小，因此，可将流量计上限流量的1/3以上范围称作

准确度的经济流量范围;二是对同类型的流量计，若同时有几个口径的可测流量

范围都能覆盖工艺流量范围，选用较小口径的流量计显然可以节约资金、更为经

电磁流量计原理及优缺点分析

1、电磁流量计工作原理

电磁流量计基于法拉弟电磁感应原理工作。当流过测量导管的导电流体以流速V作切割磁通密度为B的磁力线运动时，则在一对检测电极之间检测的感应电动所势E所产生的电。压U可用下式表示:

U=K·B·D·V。式中U—两检测电极之间的信号电压，V;B—磁通密度，T;D—测量导管内径，m;V—平均流速，m/s;k—比例常数。通过测量导管的瞬时体积流量Q为:Q=π·D/(4·K·B)·U。

由于测量导管内径固定，励磁电流恒定时，磁通密度B也恒定不变，故U与Q成线性关系，因此体积流量正比于电极间的信号电压，测出此值并经过电路转换即可得出体积流量Q。

2、电磁流量计优点

（1）精度较高，可达到0.2～0.5级。

（2）无压力损失，测量管内无阻碍流动部件，直管段要求较低。

（3）测量范围大，电磁流量流量计的口径范围可从几mm到3m。

（4）电磁流量计测量被测流体工作状态下的体积流量，测量原理中不涉及流体的温度、压力、密度和粘度的影响。

（5）转换器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。

（6）转换器可与传感器组成一体型或分离型。

（7）耐用，使用寿命长，一般使用年限为10～20年以上。 3、电磁流量计缺点

（1）电磁流量计的应用有一定局限性，它只能测量导电介质的液体流量，不能测量非导电介质的流体，例如，气体和水处理较好的供热用水。在高温条件下需要选择适合的衬里。

（2）测量管道内必须完全充满液体，不满管的情况下容易引起流量计乱跳。

（3）电磁流量计的安装与调试比其它流量计复杂，且要求更严格。变送器和转换器必须配套使用，两者之间不能用2种不同型号的仪表配用。在安装变送器时，从安装地点的选择到具体的安装调试，必须严格按照产品说明书要求进行。安装地点不能有振动，不能有强磁场。在安装时必须使变送器和管道有良好的接触及良好的接地。变送器的电位与被测流体等电位。在使用时，必须排尽测量管中存留的气体，否则会造成较大的测量误差。

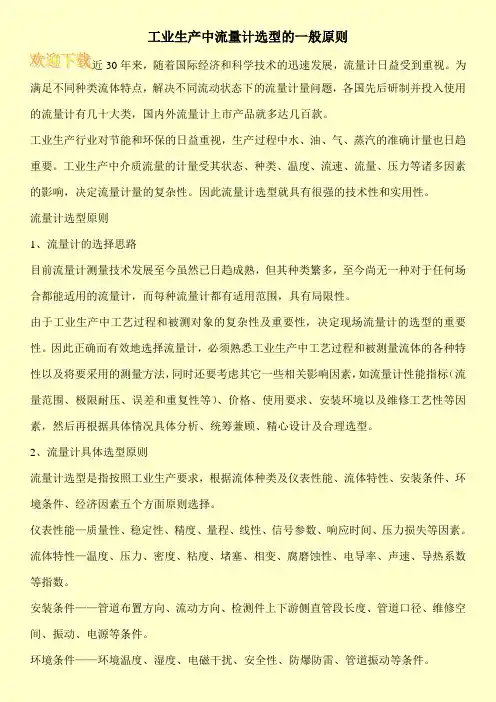

工业生产中流量计选型的一般原则

近30年来，随着国际经济和科学技术的迅速发展，流量计日益受到重视。为满足不同种类流体特点，解决不同流动状态下的流量计量问题，各国先后研制并投入使用的流量计有几十大类，国内外流量计上市产品就多达几百款。

工业生产行业对节能和环保的日益重视，生产过程中水、油、气、蒸汽的准确计量也日趋重要。工业生产中介质流量的计量受其状态、种类、温度、流速、流量、压力等诸多因素的影响，决定流量计量的复杂性。因此流量计选型就具有很强的技术性和实用性。

流量计选型原则

1、流量计的选择思路

目前流量计测量技术发展至今虽然已日趋成熟，但其种类繁多，至今尚无一种对于任何场合都能适用的流量计，而每种流量计都有适用范围，具有局限性。

由于工业生产中工艺过程和被测对象的复杂性及重要性，决定现场流量计的选型的重要性。因此正确而有效地选择流量计，必须熟悉工业生产中工艺过程和被测量流体的各种特性以及将要采用的测量方法，同时还要考虑其它一些相关影响因素，如流量计性能指标（流量范围、极限耐压、误差和重复性等）、价格、使用要求、安装环境以及维修工艺性等因素，然后再根据具体情况具体分析、统筹兼顾、精心设计及合理选型。

2、流量计具体选型原则

流量计选型是指按照工业生产要求，根据流体种类及仪表性能、流体特性、安装条件、环境条件、经济因素五个方面原则选择。

仪表性能—质量性、稳定性、精度、量程、线性、信号参数、响应时间、压力损失等因素。

流体特性—温度、压力、密度、粘度、堵塞、相变、腐磨蚀性、电导率、声速、导热系数等指数。

安装条件——管道布置方向、流动方向、检测件上下游侧直管段长度、管道口径、维修空间、振动、电源等条件。

环境条件——环境温度、湿度、电磁干扰、安全性、防爆防雷、管道振动等条件。
