当前位置：文档之家 › 导热油凝固点

导热油凝固点

  • 格式：docx
  • 大小：16.91 KB
  • 文档页数：2

第 1 页 共 2 页 导热油凝固点

（实用版）

目录

1.导热油的定义和作用

2.导热油凝固点的概念

3.导热油凝固点的影响因素

4.如何提高导热油的凝固点

5.导热油凝固点的重要性

正文

【导热油的定义和作用】

导热油，又称热媒或热载体，是一种在工业生产中广泛应用的特种油品，主要用于高温热能的传递和转换。通过在封闭系统中循环流动，将热能从热源传递到用热设备，实现生产过程中的加热、保温、冷却等工艺需求。

【导热油凝固点的概念】

导热油凝固点是指在一定的压力下，导热油由液态变为固态的温度。凝固点是导热油性能的重要指标，直接影响到导热油的使用范围和效果。

【导热油凝固点的影响因素】

导热油凝固点的高低主要受基础油的类型、化学成分以及添加剂等因素影响。一般来说，矿物型导热油的凝固点相对较低，合成型导热油的凝固点相对较高。此外，添加剂如抗氧化剂、抗泡剂等也会对导热油的凝固点产生影响。

【如何提高导热油的凝固点】

为了提高导热油的凝固点，可以采取以下几种方法： 第 2 页 共 2 页 1.选择合适的基础油和添加剂。根据生产工艺和使用环境的需求，选择凝固点较高的基础油，并添加适当的添加剂。

2.合理设计导热油系统。通过提高系统的加热温度、采用高效的热交换器等措施，降低导热油的凝固风险。

3.采取适当的升温措施。在低温环境下，可以通过提高导热油的循环速度、增加加热设备等方法，提高导热油的温度，防止凝固。

【导热油凝固点的重要性】

导热油凝固点的重要性体现在以下几个方面：

1.保证生产工艺的稳定性。导热油凝固点过高可能导致油品在低温环境下凝固，影响生产设备的正常运行。

2.确保设备安全。导热油凝固点过低可能导致油品在高温环境下过度氧化、碳化，缩短设备使用寿命。

3.节能降耗。合适的导热油凝固点有助于提高热能传递效率，降低能耗。

总之，导热油凝固点是选择和使用导热油时需要关注的重要性能指标。

合集下载

凝固点-物化实验报告

凝固点-物化实验报告

实验7 凝固点降低法测定摩尔质量

姓名：憨家豪；学号：2012012026；班级：材23班；同组实验人员：赵晓慧

实验日期：2014-3-8；提交报告日期：2014-3-15

带实验的助教姓名：袁斌

1. 引言

1.1 实验目的

1．用凝固点降低法测定尿素的摩尔质量。

2．学会用步冷曲线对溶液凝固点进行校正。

3．通过本实验加深对稀溶液依数性的认识。

1.2 实验原理

稀溶液具有依数性，凝固点降低是依数性的一种表现，它与溶液质量摩尔浓度的关系为：

*×ffffBTTTKb

式中：fT为凝固点降低值，*fT、fT分别为纯溶剂、溶液的凝固点，Bb为溶液质量摩尔浓度，fK为凝固点降低常数，它只与所用溶剂的特性有关。如果稀溶液是由质量为Bm的溶质溶于质量为Am的溶剂中而构成，则上式可写为：

1000××BffAmTKMm

即

310BffAmMKTm

式中： fK为溶剂的凝固点降低常数（单位为K·kg·mol-1）；M为溶质的摩尔质量（单位为g·mol-1）。

如果已知溶液的fK值，则可通过实验测出溶液的凝固点降低值 fT，利用上式即可求出溶质的摩尔质量。

常用溶剂的fK值见下表1。

表1 常用溶剂的fK值

溶 剂 *fT/K fK/ K·kg·mol-1

实验中，要测量溶剂和溶液的凝固点之差。对于纯溶剂如图1所示，将溶剂逐渐降低至过冷（由于新相形成需要一定的能量，故结晶并不析出），温度降低至一定值时出现结晶，当晶体生成时，放出的热量使体系温度回升，而后温度保持相对恒定。对于纯溶剂来说，在一定压力下，凝固点是固定不变的，直到全部液体凝固成固体后才会下降。相对恒定的温度即为凝固点。

对于溶液来说，除温度外还有溶液浓度的影响。当溶液温度回升后，由于不断析出溶剂晶体，所以溶液的浓度逐渐增大，凝固点会逐渐降低。因此，凝固点不是一个恒定的值。如把回升的最高点温度作为凝固点，这时由于已有溶剂晶体析出，所以溶液浓度已不是起始浓度，而大于起始浓度，这时的凝固点不是原浓度溶液的凝固点。要精确测量，应测出步冷曲线，按图1（b）所示方法，外推至fT校正。

聚乙二醇的熔点和凝固点

聚乙二醇的熔点和凝固点

聚乙二醇的熔点和凝固点

聚乙二醇的熔点和凝固点是随聚合度不

同或聚合物的平均分子量的不同而不一。

如下：

聚乙二醇200，凝固点-15℃。

聚乙二醇400，熔点4～8℃。

聚乙二醇600，熔点20～25℃。

聚乙二醇1000，熔点35～40℃。

聚乙二醇1500，熔点44～48℃。

聚乙二醇2000，凝固点48～52℃。

聚乙二醇4000，熔点54～58℃。

聚乙二醇6000，熔点56～63℃。

聚乙二醇20000，凝固点约60℃。

锡凝固点

锡凝固点

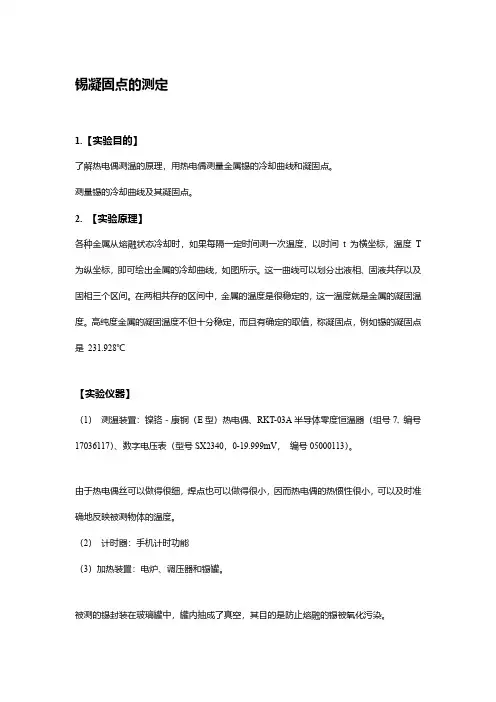

锡凝固点的测定

1.【实验目的】 了解热电偶测温的原理，用热电偶测量金属锡的冷却曲线和凝固点。

测量锡的冷却曲线及其凝固点。

2. 【实验原理】 各种金属从熔融状态冷却时，如果每隔一定时间测一次温度，以时间 t 为横坐标，温度 T

为纵坐标，即可绘出金属的冷却曲线，如图所示。这一曲线可以划分出液相、固液共存以及

固相三个区间。在两相共存的区间中，金属的温度是很稳定的，这一温度就是金属的凝固温

度。高纯度金属的凝固温度不但十分稳定，而且有确定的取值，称凝固点，例如锡的凝固点

是 231.928℃ 【实验仪器】

（1） 测温装置：镍铬－康铜（E型）热电偶、RKT-03A半导体零度恒温器（组号7, 编号

17036117）、数字电压表（型号SX2340，0-19.999mV， 编号05000113）。 由于热电偶丝可以做得很细，焊点也可以做得很小，因而热电偶的热惯性很小，可以及时准

确地反映被测物体的温度。

（2） 计时器：手机计时功能

（3）加热装置：电炉、调压器和锡罐。 被测的锡封装在玻璃罐中，罐内抽成了真空，其目的是防止熔融的锡被氧化污染。 【实验步骤】

(1) 加热。利用调压器将电炉的加热电压调至 200V。当热电偶电动势升至 18mV 时，锡已完全熔化了，停止加热，热电偶电动势可能会超过 20mV

(2) 测量。当热电偶电动势降至约 18mV 时，开始测量。每半分钟记录一次毫伏表读数。如热电偶电动势已降至 12mV 以下，测量即可终止。过冷段可每隔15秒读数

（3）整理器材。绘制图像 【数据处理】

（1） 原始数据表 表格 1 原始数据表 时间 热电偶电动势

（mV） t（min） ε（mV） t ε

0 17.966 9 15.439 21.5 15.352 0.5 17.721 9.25 15.523 22 15.060 1 17.510 9.5 15.572 22.5 14.728 1.5 17.302 9.75 15.607 23 14.398 2 17.095 10 15.632 23.5 14.083 2.5 16.951 10.5 15.656 24 13.783 3 16.689 11 15.667 24.5 13.507 3.5 16.490 11.5 15.672 25 13.242 4 16.298 12 15.671 25.5 12.997 4.5 16.103 13 15.664 26 12.762 5 15.919 14 15.656 26.5 12.540 5.5 15.728 15 15.651 27 12.321 6 15.540 16 15.641 27.5 12.110 6.5 15.364 17 15.632 28 11.926 7 15.199 18 15.627 7.5 15.021 19 15.617 8 14.856 20 15.604 8.25 14.772 20.5 15.586 8.5 15.064 21 15.545 8.75 15.292 21.25 15.471 注意到过冷曲线段低至14mV，过冷现象明显，预测锡较纯。 （2） 由数据表拟合曲线

【清华】凝固点

【清华】凝固点

精品文档 1 实验7 凝固点降低法测定摩尔质量

姓名：张圣夫 学号：2009011878 班级：化92（同组实验者姓名：陈其乐）

实验日期：2012-3-21 提交报告日期：2012-3-23

带实验的老师或助教姓名：王冬

1 引言

1.1实验目的

1． 用凝固点降低法测定萘的摩尔质量

2． 学会用步冷曲线对溶液凝固点进行校正

3． 通过本实验加深对稀溶液依数性的认识

1.2实验原理

稀溶液具有依数性，凝固点降低是依数性的一种表现，它与溶液质量摩尔浓度的关系为：

*×ffffBTTTKb

其中，fT为凝固点降低值，*fT、fT分别为纯溶剂、溶液的凝固点，Bb为溶液质量摩尔浓度，fK为凝固点降低常数，它只与所用溶剂的特性有关。如果稀溶液是由质量为Bm的溶质溶于质量为Am的溶剂中而构成，则上式可写为：

1000××BffAmTKMm

即

310BffAmMKTm

式中： fK——溶剂的凝固点降低常数（单位为1Kkgmol）；

M——溶质的摩尔质量（单位为1gmol）。

如果已知溶液的fK值，则可通过实验测出溶液的凝固点降低值 fT，利用上式即可求出溶质的摩尔质量。

常用溶剂的fK值见下表。

表1 常用溶剂的fK值

溶 剂 *fT/K fK/1Kkgmol

水

苯

萘

环己烷

樟脑

环己醇 273.15

278.683

353.440

279.69

451.90

279.694 1.853

5.12

6.94

20.0

37.7

39.3

实验中，要测量溶剂和溶液的凝固点之差。对于纯溶剂如图2-7-1所示，将溶剂逐渐降低至过冷（由于新相形成需要一定的能量，故结晶并不析出），温度降低至一定值时出现结晶，当晶体生成时，放出的热量使体系温度回升，而后温度保持相对恒定。对于纯溶剂来说，在一定压力下，凝固点是固定不变的，直到全部液体凝固成固体后才会下降。相对恒定的温度即为凝固点。
