导热油的工作原理

导热油炉工作原理

导热油炉是一种利用导热油作为热源传递热能的热工设备。它通过燃烧燃料产生的烟气来加热导热油，然后将热能传递到被加热介质中，实现热能的传递和利用。下面将从导热油炉的结构和工作原理两个方面详细介绍导热油炉的工作原理。

导热油炉的结构一般包括炉膛、燃烧室、烟道、过热器、导热油循环泵、燃烧器和控制系统等组成。

导热油炉的工作原理如下：

1.燃烧系统：燃烧器点火后，燃料燃烧产生的烟气在燃烧室内进行燃烧，释放大量的热能。

2.加热系统：燃烧产生的高温烟气在炉膛内流动，通过炉壁与导热油进行热交换。导热油吸收了烟气释放出的热能，温度逐渐升高。

3.过热系统：当导热油温度升至一定程度时，进入过热器。通过过热器中的高温烟气反复加热导热油，使导热油的温度进一步升高，达到设计所需的工作温度。

4.循环系统：导热油循环泵负责将热能传递到被加热介质中。泵将高温导热油从过热器中抽出，通过热交换器传递给被加热介质，然后返回炉膛继续循环，形成一个闭合的导热油循环系统。

5.控制系统：控制系统根据被加热介质的温度需求和导热油的温度情况，自动调节燃料供给和导热油循环泵的运行。保证导热油炉的正常运行和被加热介质的温度稳定。

导热油炉的工作流程一般如下： 1.点火：打开燃烧器点火装置，燃料开始燃烧，点火成功后关闭点火装置。

2.加热：燃料燃烧产生的高温烟气在炉膛内流动，与导热油进行热交换，导热油温度逐渐升高。

3.过热：当导热油温度达到一定程度时，进入过热器，在其中利用高温烟气反复加热导热油，使其温度进一步升高，达到设计工作温度。

4.循环：导热油循环泵将高温导热油抽出过热器，通过热交换器传递给被加热介质，然后返回炉膛继续循环，形成一个闭合的导热油循环系统。

5.控制：控制系统根据被加热介质的温度需求和导热油的温度情况，自动调节燃料供给和导热油循环泵的运行，保证导热油炉的正常运行和被加热介质的温度稳定。

通过上述的工作原理和工作流程，导热油炉能够将燃料的热能转化为导热油的热能，并将其传递给被加热介质。导热油具有较高的热导率和较低的粘度，能够在较低的温度下实现高效传热，同时具有较好的热稳定性和化学稳定性，使导热油炉具有更高的安全性和稳定性。因此，导热油炉广泛应用于化工、油脂、纺织、印染、食品等行业的加热工艺中。

1 / 4 导热油调节阀的原理、作用及应用、选型原则及方法、使用及保养要求

一、概述：

1、导热油是一种热量的传递介质，由于其具有加热均匀，调温控制温度准确，能在低蒸汽压下产生高温（200-400℃）、传热效果好，节能，输送和操作方便等特点。

2、导热油具有低压、高温和渗透性特别强的特性，按照标准技术设计规范，应该使用波纹管密封气动三通调节阀或者电动三通调节阀进行导热油管道系统的流量控制。

二、导热油调节阀的基本原理：

1、导热油调节阀是一种控制系统中的关键部件。在导热油工业生产中，导热油作为热量传递介质，需要精确地控制流量和温度。导热油调节阀就是用来控制导热油流量和温度的装置。

2、导热油调节阀的基本原理是通过控制阀门的开度来调节导热油的流量和温度。当需要降低温度时，阀门会开启更大，增加导热油的流量，从而降低温度。当需要提高温度时，阀门会关闭更多，减少导热油的流量，从而提高温度。

三、导热油调节阀的作用及应用：

一、导热油是一种用于传导热量的介质，在化工、塑料、油脂、食品、纺织、造纸等行业的生产过程中广泛应用。它具有不燃、不爆、不腐蚀、不污染等特点，且热稳定性好、传热效率高，是优良的传热介质。

2、导热油在工业生产中需要经过调节阀来实现温度调节。导热油调节阀是一种用于控制导热油流量以及温度的设备，它可以根据生产需要实时调节导热油的温度和流量，从而保证生产过程的稳定性。 2 / 4 3、通常情况下，导热油需要经过调节阀后送至设备或加热器的加热体内进行加热，然后再返回循环系统，完成整个传热循环。在这个过程中，导热油调节阀可以通过增减油流量，从而调节加热体内的温度，确保生产过程中的温度稳定。

4、导热油从循环系统流入调节阀，经过调节阀的流量控制，再进入加热体进行加热，加热后的导热油再通过调节阀调节温度后返回循环系统，完成整个传热循环。

5、导热油调节阀根据调节方式的不同可以分为手动调节阀和电动调节阀。手动调节阀需要人工进行调节，而电动调节阀则可以通过自动控制系统进行调节，大大提高了生产效率和自动化程度。

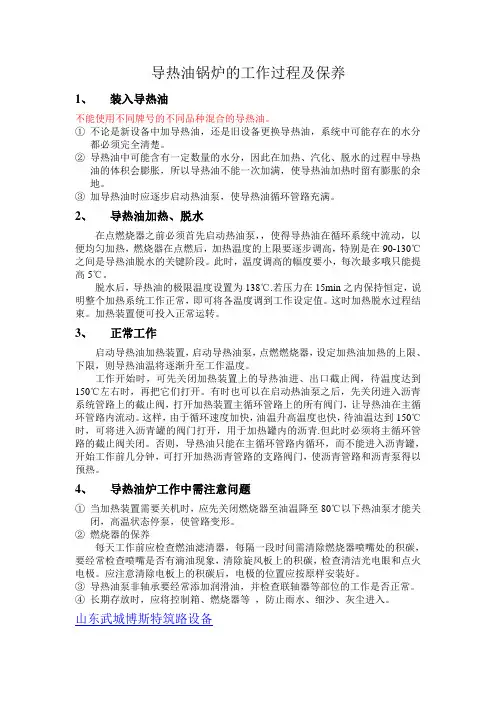

导热油锅炉的工作过程及保养

1、 装入导热油

不能使用不同牌号的不同品种混合的导热油。

① 不论是新设备中加导热油，还是旧设备更换导热油，系统中可能存在的水分都必须完全清楚。

② 导热油中可能含有一定数量的水分，因此在加热、汽化、脱水的过程中导热油的体积会膨胀，所以导热油不能一次加满，使导热油加热时留有膨胀的余地。

③ 加导热油时应逐步启动热油泵，使导热油循环管路充满。

2、 导热油加热、脱水

在点燃烧器之前必须首先启动热油泵，，使得导热油在循环系统中流动，以便均匀加热，燃烧器在点燃后，加热温度的上限要逐步调高，特别是在90-130℃之间是导热油脱水的关键阶段。此时，温度调高的幅度要小，每次最多哦只能提高5℃。

脱水后，导热油的极限温度设置为138℃.若压力在15min之内保持恒定，说明整个加热系统工作正常，即可将各温度调到工作设定值。这时加热脱水过程结束。加热装置便可投入正常运转。

3、 正常工作

启动导热油加热装置，启动导热油泵，点燃燃烧器，设定加热油加热的上限、下限，则导热油温将逐渐升至工作温度。

工作开始时，可先关闭加热装置上的导热油进、出口截止阀，待温度达到150℃左右时，再把它们打开。有时也可以在启动热油泵之后，先关闭进入沥青系统管路上的截止阀，打开加热装置主循环管路上的所有阀门，让导热油在主循环管路内流动。这样，由于循环速度加快，油温升高温度也快，待油温达到150℃时，可将进入沥青罐的阀门打开，用于加热罐内的沥青.但此时必须将主循环管路的截止阀关闭。否则，导热油只能在主循环管路内循环，而不能进入沥青罐，开始工作前几分钟，可打开加热沥青管路的支路阀门，使沥青管路和沥青泵得以预热。

4、 导热油炉工作中需注意问题

① 当加热装置需要关机时，应先关闭燃烧器至油温降至80℃以下热油泵才能关闭，高温状态停泵，使管路变形。

② 燃烧器的保养

每天工作前应检查燃油滤清器，每隔一段时间需清除燃烧器喷嘴处的积碳，要经常检查喷嘴是否有滴油现象，清除旋风板上的积碳，检查清洁光电眼和点火电极。应注意清除电板上的积碳后，电极的位置应按原样安装好。

天然气导热油炉工作原理

天然气导热油炉的工作原理是通过将天然气燃烧产生的热量传递给导热油，再通过导热油传递热量给需要加热的物体或介质。

具体来说，天然气导热油炉主要包括燃烧器、燃烧室、导热油回路和烟风管道等组件。

首先，天然气通过燃烧器与空气混合，并在燃烧室中燃烧。燃烧产生的高温燃烧气体经过燃烧室通道和烟道管道排出。

同时，导热油被加热器加热至一定温度，然后通过导热油泵被输送到热交换器中。

在热交换器中，燃烧产生的高温燃烧气体通过烟风管道的内壁与导热油进行热交换。燃烧气体的热量被导热油吸收并传导至导热油。

导热油在热交换器中吸收燃烧气体的热量后，温度升高并流向需要加热的物体或介质的加热设备，如加热炉等。

导热油在加热设备中将热量传递给物体或介质，使其温度升高。然后，冷却的导热油再次回到加热器中接受热交换，重新加热。

通过循环加热和传热的过程，天然气导热油炉实现了对物体或介质的加热。这种方式可以使炉内温度控制较为稳定，比直接燃烧天然气加热更为高效。同时，导热油具有较高的导热性能，可以在较长的时间内持续地将热量传递给需要加热的物体或介质。
