一、西安西熔电力科技有限公司1、3.6-40.5kv高压限流熔断器本产品适用于户内50Hz，额定电压3.6-40.5ｋV系统作为电压互感器的过载或短路保护之用，（通过国家高压电器质量监督检测中心试验，产品符合GB/T15166.2和IEC60282-1）。
（1）型号（2）基本参数熔断器的基本参数如表：（3）外型及安装尺寸熔断器的外型及安装尺寸如(图3)和表2所示；2、40.5KV高压限流熔断器40.5KV高压限流熔断器本产品适用于户内交流50Hz，额定电压40.5kV电力系统，作为高压电力变压器及其它电力设备过载或短路等保护元件，还可与其它保护电器（负荷开关，真空断路器等）配合使用。
（1）型号（2）基本参数熔断器的基本参数如表：（3）外型及安装尺寸熔断件的外型尺寸如（图3）熔断器的外型及安装尺寸如（图4）：（4）熔断器的选用用于变压器初级端熔断器的一般选用原则见表：3、RN系列高压交流熔断器RN系列高压交流熔断器本系列高压交流熔断器适用于户内交流50Hz，额定电压3kV-35kV电力系统，用于对电力线路、变压器、电压互感器及其它电器的过载及短路保护，亦可用以保护电力系统分出的支路，当线路短路电流达到最大值之前熔断器就将线路切断。
（1）型号熔断器的基本参数如表：表一注：*号为双拼管表二注：*号为双拼管（3）外型及安装尺寸RN1、RN3型户内高压熔断器外形尺寸如(图1)、(图2)和表3所示；图1图2 表三( )为RN,RN3-6外形尺寸RN2型户内高压熔断器外形尺寸如(图3)、(图4)及表4图3图4表四。
168RT0系列有填料封闭管式刀型触头熔断器RT050Hz ，380V ，1000A 的工业电气配电装置中，作线路过载和短路保护之用。
产品符合：GB/T 13539.2 IEC 60269-2 标准。
系列有填料封闭管式刀型触头熔断器适用于交流额定电压额定电流至□ +405 度24小时内的平均值不超过+35℃，一年内测得的平均值应低于该值；□ 海拔：安装地点的海拔高度不超过2000m ；□ 大气条件：它的相对湿度在周围空气温度最高为40℃时不超过50％。
在较低温度下可以有 较高的相对湿度，例如，在20℃下，相对湿度可达90％。
在此条件下，由于温度变化，考 虑到因温度变化发生在产品表面上的中等凝露；□ 电压：系统电压的最大值不超过熔断器额定电压的110％；注：熔断体在大大低于额定电压下熔断，熔断指示器或熔断撞击器可能不动作。
□ 安装类别：本系列熔断器的安装类别为III 级；□ 污染等级：本系列熔断器的耐污秽等级不低于3级；□ 安装方法：本系列熔断器可以垂直、水平或倾斜安装在无显著摇动和冲击振动的工作场合。
注：若熔断器在不同于正常安装规定条件下使用，应与制造厂协商。
周围空气温度：周围空气温度上限值不超过℃；周围空气温度下限值不低于-℃；周围空气温本系列熔断体的分断范围为使用类别为。
即：一般用途全范围分断能力的熔断体。
“”“”g ，G 产品概述选型指南正常工作条件及安装条件分断范围与使用类别表1熔断体外形及安装尺寸表2结构特征主要技术数据外形及安装尺寸本系列熔断器由熔断体、底座组成。
熔断体由专职人员通过更换手柄进行安装和更换。
熔断体由熔管、熔体、填料、指示器等组成。
由纯铜带或丝制成的变截面熔体封装于高强度的熔管内，熔管中填满高纯度石英砂作为灭弧介质。
熔体二端采用点焊与端板(或连接板)牢固连接，形成插入式结构。
熔断体带有熔断指示器，当熔体熔断时弹出。
底座由硅质瓷底板、楔形静触头组合而成，呈敞开式结构。
接线端子利用螺栓与外接导线连接。
NH熔断器选型手册NH- Low voltage H.R.C Fuse西安开尔泰电力电子制造有限公司Xian Kaiert Power Electronics Manufactoring Co.,Ltd.目录TABLE OF CONTENT页码PAGE NH熔断器介绍 3AC NH-400V gG-gL 4-5 AC NH-500V gG-gL 5-7 ACNH-690V gG-gL 7-8 AC NH-500V aM 9AC NH-690V aM 9-10 NH熔断器外形尺寸图10-11 NH熔断器底座外形尺寸图12-14 NH熔断器隔离开关15-19NH 系列低压高分断能力熔断器介绍Product Introduction● 额定电压：400Vac ，500Vac ，690 ac ，1200 Vac ● 额定电流：4A ～1600A ● 七种规格外形尺寸 ● 高分断能力 ● 视觉指示器● 符合GB13539国家低压熔断器标准● 符合IEC60269国际电工低压熔断器标准 ● 符合VDE0636标准第1部分● 符合DIN43620标准第1部分－第4部分NH 高分断低压熔断器按照下列尺寸、电流额定值及运行等级生产：Size 000 2A ～100A Size 00 125A ～160A Size 0 6A ～160A Size 1 80A ～250A Size 2 125A ～400A Size 3250A ～800ASize 4 630A ～1600A Size 4a800A ～1600A本公司生产的NH 系列低压高分断能力熔断器（以下简称NH 熔断器）在吸收国内外同行的产品特点的基础上，在制造工艺、加工设备、检验手段等进行了改进提高，产品性能指标全面符合国际电工委员会标准IEC60269和国家标准GB13539低压熔断器标准。
在国内同行业居领先水平。
本公司生产的NH 熔断器已经广泛用于通讯、电站、开关柜、石油化工、风力发电等行业，获得了用户的一致好评。
RD T16系列有填料封闭管式刀型触头熔断器符合标准：GB/T 13539.2警告：更换熔断体时，须确保熔断器前端的开关是断开状态！注意：1、必须由专职人员使用，且不得湿手操作，防止触电。
2、熔断体熔断后，应先查明原因，排除故障后再更换。
3、更换熔断体时：1）请用更换手柄进行更换，不要用手直接触碰熔断体，防止烫伤；2）必须选原规格的熔断体，不得用其它规格的熔断体代替。
4、运行中如果有两相熔断，更换熔断体时应同时更换三相。
一、概述：1、结构:RDT16(RT16)有填料封闭管式刀型触头熔断器（以下简称熔断器）主要由熔断体和支持件构成。
2、用途：主要用于交流50Hz ，额定电压500/660V ，额定电流1000A 及以下的工业配电装置中，作过载和短路保护之用。
3、符合标准：GB /T 13539.2。
熔断体额定电流三极熔断器尺码设计序号/三、主要技术参数：1、熔断器的主要技术参数和性能见表1。
RD T 16C 企业代号有填料封闭管式熔断器二、型号说明：表1尺码000132450066012500V120660V 1003545609010040063010002505001606支持件额定电流/A冲击耐受电压/kV 额定电压/V 分断能力/kA 耗散功率/W 熔断体额定电流/A 315,400,500,630800,10004,6,10,16,20,25,32,4050,63,80,100,125,1606,10,16,20,25,32,40,50,63,80,100,125,16080,100,125,160,200,250125,160,200,250,315,4002、熔断体的技术参数见表2。
四、使用和维护：1、周围空气温度(-5～+40)℃，且24h 的平均值不超过+35℃。
4＜In ＜1616≤In ≤6363＜In ≤160160＜In ≤400In ＞400234In ≤42.1In 1.9In1.6In1.5In 1.5In1.25In1If Inf 约定电流/A 约定时间/h“gG ”熔断体额定电流In(A)表 2空气相对湿度在周围温度为+40℃时不超过50%。

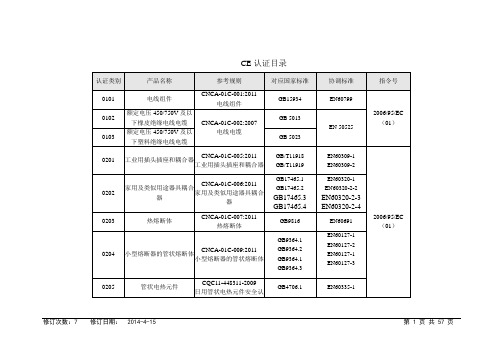

CE认证目录. 修订次数：7 修订日期： 2014-4-15 第 1 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 2 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 3 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 4 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 5 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 6 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 7 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 8 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 9 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 10 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 11 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 12 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 13 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 14 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 15 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 16 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 17 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 18 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 19 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 20 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 21 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 22 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 23 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 24 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 25 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 26 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 27 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 28 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 29 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 30 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 31 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 32 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 33 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 34 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 35 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 36 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 37 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 38 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 39 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 40 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 41 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 42 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 43 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 44 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 46 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 47 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 48 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 49 页共 57 页. 修订次数：7 修订日期： 2014-4-15 第 50 页共 57 页。
