保险丝管的选用

保险丝选型1 保险丝的选型原则1)额定电流保险丝的额定电流应不小于线路中长期工作的最大电流值。

正确选择保险丝的额定电流值，必须作如下考虑：——UL规格保险丝过载能力弱，额定电流必须考虑电流折减率，折减率固定为0.75；——IEC规格保险丝过载能力强，不需折减。

2)额定电压保险丝额定电压应该大于或等于电路工作电压。

3)环境温度保险丝各项指标都是在25℃环境的数据，如果小环境的温度与25℃不一致时，则需要考虑相应的温度系数。

4)熔断特性熔断特性也称作保险丝的时间—电流特性或I—T特性或安秒特性, 是保险丝最主要的电性能指标，它表明了保险丝在不同过载电流负载下熔断的时间范围。

保险丝需要有一定的过载能力：——UL规范保险丝的最大不熔断电流是110%In；——IEC规范保险丝的最大不熔断电流是150%In或120%In。

保险丝也要求在超过限量的过载电流时能及时地烧断：——UL规范保险丝的最小熔断电流在130%In左右；——IEC规范保险丝的最小熔断电流在180%In左右。

5)分断能力分断能力也称为最大分断能力或遮断电流，单位是安培。

保险丝所在电路中可能出现的最大短路电流不应超过保险丝的额定分断能力（瞬时脉冲电流除外）。

6)融化热能—I2t熔化热能值（I2t）是指熔体熔断时的能量值，表示了保险丝能够承受浪涌的能力。

几种典型波形的I2t计算方法见下图：保险丝的融化热能值必须大于线路中可能出现的浪涌冲击产生的融化热能值。

7)其他方面——保险丝的结构特性和安装形式必须满足线路的需求；——保险丝的选型必须与线路上下级保护相适配；——保险丝的品牌、认证等必须满足具体需求。

2 经典线路保险丝的选型1)220V AC开关电源（S8FS-C15024）回路保险丝◆线路参数线路电压线路额定电流环境温度220V AC 1.6A 40℃◆预选取保险丝系列参照公司现有产品选择的品牌及系列，预选取保险丝品牌系列为：Littelfuse 217系列。

保险丝选型标准
保险丝的选型标准取决于电路的负载特性、电流要求和故障保护需求。

以下是一些常见的保险丝选型标准要考虑的因素：
1. 额定电流：根据电路中的负载电流要求选择保险丝的额定电流。

保险丝的额定电流应略高于电路中的最大正常工作电流，以确保正常工作时不会触发保险丝。

2. 故障电流：考虑电路中可能出现的故障电流，选择保险丝的中断能力。

保险丝应能够在故障发生时迅速切断电流，以保护电路和设备免受损坏。

3. 电压等级：根据电路的电压等级选择保险丝的额定电压。

保险丝的额定电压应能够承受电路中的工作电压，以确保不会出现电弧和击穿现象。

4. 动作特性：根据电路的应用需求选择保险丝的动作特性。

常见的动作特性包括快速断开、延时断开、恢复性断开等，可根据具体应用和保护需求进行选择。

5. 环境条件：考虑保险丝的工作环境条件，如温度、湿度和振动等因素。

选择符合环境要求的保险丝，以确保其可靠性和稳定性。

除了以上因素，还要考虑特定行业标准和法规的要求，例如汽车行业对汽车保险丝的选型有相关标准规定。

在选型过程中，建议咨询专业的电气工程师或根据相关保险丝制造商的技术资料和指南，以确保选择合适的保险丝来满足电路的保护需求。

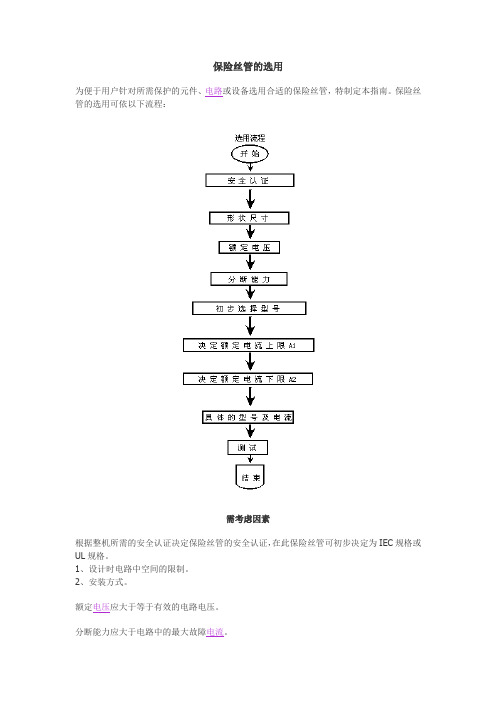

保险丝管的选用为便于用户针对所需保护的元件、电路或设备选用合适的保险丝管，特制定本指南。

保险丝管的选用可依以下流程：需考虑因素根据整机所需的安全认证决定保险丝管的安全认证，在此保险丝管可初步决定为IEC规格或UL规格。

1、设计时电路中空间的限制。

2、安装方式。

额定电压应大于等于有效的电路电压。

分断能力应大于电路中的最大故障电流。

整机开关时电路中是否存在起动电流，起动电流在某些电路中是正常的，这种场合应使用延时型和中等延时型保险丝管。

保险丝管必须切断的电流及持续时间（该条件由设计人员依具体电路的保护需求而定）。

参考相应型号的I-T曲线，取满足要求的最大额定电流作为上限值A1.1、通过保险丝管的稳定电流（依具体电路而定）。

2、IEC规格及UL规格保险丝的额定电流的差别，详见“稳定电流”。

3、环境温度对保险丝管承载能力的影响，详见“环境温度”。

4、脉冲（冲击电流，浪涌电流，起动电流及电流瞬变值）对保险丝管寿命的影响，详见“脉冲”。

5、起动电流及持续时间与相应型号的I—T曲线比较。

综合考虑以上五个因素后，选出满足要求的最小额定电流作为下限A2。

综合考虑以上因素后，选出最合适的型号及额定电流。

当A1>A2时，则选额定电流为A2的相应型号保险丝管。

当A1≤A2时，则选额定电流为A1的相应型号保险丝管。

样品应在实际电路中试运行。

稳态电流在实际应用中和实验室之间有不同的条件如：A、有时使用保险丝盒；B、电路中的电线横截面积；C、保险丝管夹的接触电阻，等。

考虑到以上因素，故在25℃条件下所选用的保险丝管应满足如下条件才可使得保险丝管持续可靠地工作：IEC规格：保险丝管的额定电流In=稳态电流/0.9UL规格：保险丝管的额定电流In=稳态电流/0.75环境温度保险丝管的电流承载能力测试是在环境温度25℃条件下进行的，而保险丝管的电流承载能力是受环境温度影响的，环境温度越高，保险丝管的寿命越短，承载能力就越低。

保险丝材质引言：保险丝作为一种重要的电子元件，在电路中起到了保护设备和人员安全的关键作用。

它的主要功能是在电路过载或短路的情况下，切断电流，防止设备损坏甚至火灾等事故的发生。

而保险丝的材质是保证其正常工作和可靠性的关键因素之一。

本文将深入探讨保险丝材质的种类、特性以及选用的注意事项。

一、常见的保险丝材质1. 玻璃管保险丝玻璃管保险丝是最常见的一种保险丝材质。

它由绝缘性良好的玻璃管外包一层金属导线构成。

玻璃管保险丝具有阻燃性能好、耐高温、外观透明等特点。

其工作原理是当电流超过额定电流时，保险丝中的金属导线瞬间升温并融化，从而切断电路。

2. 陶瓷管保险丝陶瓷管保险丝是由陶瓷材料制成的保险丝。

陶瓷管保险丝具有耐高温、抗震动、耐油污等特性，适用于恶劣的工作环境。

它的工作原理和玻璃管保险丝类似，一旦电流超过额定电流，陶瓷管保险丝会迅速断开电路。

3. 聚合物保险丝聚合物保险丝是相对较新的一种保险丝材质。

它由聚合物材料和金属电阻片构成。

聚合物保险丝具有体积小、重量轻、可重复使用等特点。

其工作原理是当电流超过额定电流时，聚合物保险丝中的金属电阻片发生大量的电流热效应，导致其电阻值迅速增加，从而切断电路。

4. 金属丝保险丝金属丝保险丝是由金属丝材料制成的保险丝。

金属丝保险丝具有导电性好、耐热等特点。

其工作原理是当电流超过额定电流时，金属丝保险丝中的金属丝会因为电流通过而发热，最终断开电路。

金属丝保险丝常用于高电流和高功率的应用领域。

二、不同材质保险丝的特性比较1. 效能不同材质的保险丝在效能上有所差异。

以透明玻璃管保险丝为例，它由于外观透明，便于人们观察其工作状态；而陶瓷管保险丝则因其耐高温和抗震动的特性，在恶劣环境下表现出更好的效能。

2. 安全性保险丝的安全性是其最核心的功能之一。

在选用保险丝时，应该根据应用场景和需求选择合适的材质。

例如，金属丝保险丝适用于高电流和高功率的场景，而玻璃管保险丝则适用于一般电子设备和家庭电路。

保险丝管选型指南保险丝管是一种常见的保护电路元件，它能够在电路中起到过流保护的作用。

不同的电子设备需要使用不同的保险丝管来确保其正常运行并提供适当的保护。

本文将为您提供一些关于选择保险丝管的指南。

首先，当选择保险丝管时，我们需要考虑电流等级。

电流等级是指保险丝管能够通过的最大电流。

通常，保险丝管的电流等级应略高于电路实际所需的电流，以确保在工作过程中不会发生过负荷故障。

因此，在选择保险丝管时，应仔细查看设备的规格表，了解所需的电流范围，并选择合适的电流等级。

其次，保险丝管的额定电压也是一个重要的选择因素。

保险丝管的额定电压应该与电路的工作电压相匹配，以确保在电路中正常工作时无法导通。

如果选择的保险丝管的额定电压不足，可能会导致保险丝管在工作过程中容易过热，甚至损坏。

因此，应根据设备的电压要求选择合适的额定电压。

然后，考虑保险丝管的工作温度范围也是非常重要的。

保险丝管的工作温度应在设备所需的温度范围内，以确保其在任何温度条件下都能正常工作。

此外，还需要考虑设备周围的环境温度，如高温、低温或高湿度环境。

根据环境条件选择合适的工作温度范围，以确保保险丝管的可靠性和寿命。

此外，在选择保险丝管时，还需要考虑其响应时间。

保险丝管的响应时间指的是在过流发生时，保险丝管熔断的时间。

响应时间对于电路的保护非常重要。

如果响应时间过长，可能导致电路中的其他元件受到损坏。

因此，在选择保险丝管时，应选择具有适当响应时间的型号，并根据电路的要求进行调整。

最后，还应考虑保险丝管的尺寸和安装方式。

保险丝管尺寸和安装方式应与设备的实际情况相匹配。

如果设备的空间有限，选择较小尺寸的保险丝管可能更加合适。

此外，还应根据设备的安装方式选择合适的安装方式，如表面贴装或插入式。

总之，选择适合的保险丝管非常重要，可以确保设备在工作过程中得到适当的保护。

通过仔细考虑电流等级、额定电压、工作温度范围、响应时间、尺寸和安装方式等因素，我们可以选择最合适的保险丝管，以满足设备的需求并保证其正常运行。

选择保险丝的十大要素1.额定电功率：保险丝的额定电功率是指它可以安全保护的最大电流负载。

选择保险丝时，要确保它的额定电功率适用于需要保护的电路负载。

2.额定电压：保险丝的额定电压是指它能够安全操作的最大电压。

在选择保险丝时，要确保它的额定电压适用于电路所处的电压范围。

3.绝缘材料：保险丝通常由绝缘材料制成，用于提供保护功能并防止短路。

选择适合的绝缘材料可以确保保险丝在使用过程中的可靠性和耐用性。

4.规格标准：保险丝通常需要符合特定的规格标准，例如UL、CSA或IEC等。

选择符合规格标准的保险丝可以确保其质量和性能满足国际标准。

5.断路能力：保险丝的断路能力是指它能够在故障发生时迅速切断电流的能力。

选择具有足够高的断路能力的保险丝可以有效地防止故障引起的火灾和其他安全问题。

6.温度等级：保险丝的温度等级是指它能够安全操作的最高温度。

在选择保险丝时，要确保其温度等级适用于所处环境的温度范围，以防止过热和性能降低。

7.响应时间：保险丝的响应时间是指它从电流超载到切断的时间。

在选择保险丝时，要根据所保护的电路类型和对时间要求的需求来确定响应时间。

8.安装类型：保险丝可分为不同的安装类型，例如表面贴装、插装和焊接。

选择适合特定应用的正确安装类型可以确保保险丝安装简便和可靠。

9.可重置型或非重置型：保险丝可分为可重置型和非重置型。

可重置型保险丝在过载消失后可以自动复位，而非重置型保险丝在过载发生后需手动更换。

根据特定应用的需求，选择合适的保险丝类型。

10.价格和可用性：最后，价格和可用性也是选择保险丝时需要考虑的要素。

根据预算和紧急情况，选择价格合理且易于获得的保险丝。

综上所述，选择适当的保险丝需要综合考虑以上十大要素，以确保电路的安全可靠运行。

保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。

例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。

二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。

三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。

较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。

正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。

实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。

保险丝计算选型指南Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

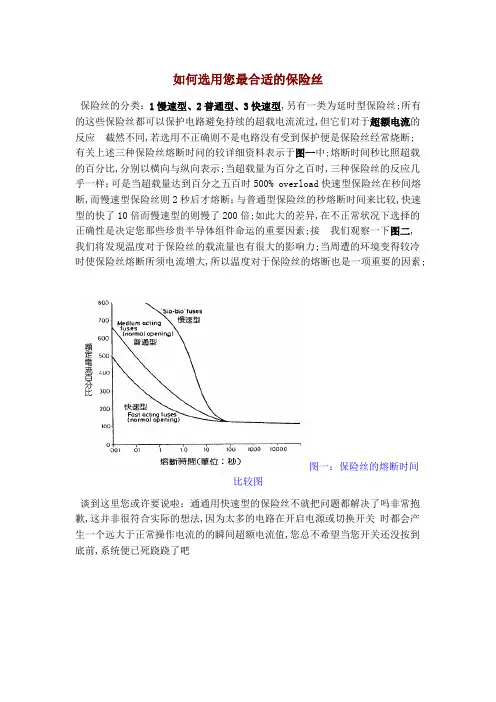

如何选用您最合适的保险丝保险丝的分类：1慢速型、2普通型、3快速型,另有一类为延时型保险丝;所有的这些保险丝都可以保护电路避免持续的超载电流流过,但它们对于超额电流的反应截然不同,若选用不正确则不是电路没有受到保护便是保险丝经常烧断;有关上述三种保险丝熔断时问的较详细资料表示于图一中;熔断时间秒比照超载的百分比,分别以横向与纵向表示;当超载量为百分之百时,三种保险丝的反应几乎一样；可是当超载量达到百分之五百时500% overload快速型保险丝在秒间熔断,而慢速型保险丝则2秒后才熔断；与普通型保险丝的秒熔断时间来比较,快速型的快了10倍而慢速型的则慢了200倍;如此大的差异,在不正常状况下选择的正确性是决定您那些珍贵半导体组件命运的重要因素;接我们观察一下图二,我们将发现温度对于保险丝的载流量也有很大的影响力;当周遭的环境变得较冷时使保险丝熔断所须电流增大,所以温度对于保险丝的熔断也是一项重要的因素;图一：保险丝的熔断时间比较图谈到这里您或许要说啦：通通用快速型的保险丝不就把问题都解决了吗非常抱歉,这并非很符合实际的想法,因为太多的电路在开启电源或切换开关时都会产生一个远大于正常操作电流的的瞬间超额电流值,您总不希望当您开关还没按到底前,系统便已死跷跷了吧图二：温度对保险丝的负载流量有影响图三是一个包含桥式整流器与稳压电容的简单电源保应器,提供负载电阻一固定的负载电流;三个不同的保险丝使用位置,用以说明不同的位置使用不同型态的保险丝;设若电源供应器使用240伏特的交流电源而提供12伏特、8安培的直流输出,则我们应该使用何种型态的保险丝呢图三：简单的电源供应器首先我们考虑当接上电源开关后有可能正值交流正弦波的值处,若此则变压器一次端将流过一个比正常操作电流大很多的电流;典型的100VA变压器约有20 ohms的直流电阻,在值下电压为根号2乘240V,大约有17安培的电流通过一次端约60Hz周期中的值;但就变压器正常操作时输出为96 Watts12V、8A,假若一次端须输出100W的功率,则一次端的正常操作电流将只是安培;所以说要控制正常操作,我们只须一个约安培的保险丝即可,但它同时须能掌握时间约长,和高达l7A的瞬间开机电流;回顾一下图一将发现慢速的保险丝可以维持800%的超载电流达秒10mS之久,在最糟的情况下我们必须控制瞬间电流l7A至少,17/8=安培,所以在上述例子中我们可以用一个慢速的2.5A的保险丝来控制一次端的线路;当线路异常时,它将在5A的负载电流下维持一会儿而熔断;接着让我们讨论第二个保险丝FS2的情形;在开机时也会有瞬间的大电流通过,却与FS1的情形有很大的差别;在开机前稳压电容尚未充电,对于交流电路来说它相当于跨接于桥式整流器两端的一个短路装置;刚开机时将有大量电流对它充电,当电容器两端的电压渐升后,流入的电流渐小;现在让我们来讨论三种不同阶段的情形：1、正常的负载电流,2、开机时的瞬间大电流,3、可能的异常情况;电源供应器的输出是12V DC,所以电容器最终将被充电到此值;变压器的RMS输出约为,考虑桥式整流器等可能的压降,设若变压器采用RMS 的输出,再假设二次端及所有的接点阻抗共有奥姆与稳压电容串联;在开机的第一秒间充电电流将是根号2乘除,约为安培;您或许难以想象开机的瞬间充电电流会如此大吧线路的正常输出电流是8安培,慢速型的保险丝可以忍受800%的超载电流秒10 mS,所以我们可以考虑选择使用10安培的保险丝,但选用保险丝的大小最主要的是必须依据电容与内阻的大小即充电时间的长短;通常每安培的负载电流约需1000uF,在此若实际上使用10000uF的电容器则充电到33%的初始值需时约秒CR,;上述的慢速型保睑丝可以控制80安培电流10mS,所以在此例中10A的慢速型保险丝是适合用于FS2上;但是若是电容器更大一点或电阻值改变了,则上例中的保险丝便不见得负担得了;例如,若内阻变成只有奥姆,则瞬间充电电流将大到134安培,10安培的保险丝将在一开始充电时便熔断了;同样的若电容大到50000uF而内阻仍为奥姆,则充电时间约为15mS,保险丝也将无法维持如此久的时间;当然啦,线路中互相影响的因素太多,使我们难以精确的计算,但上面的例子至少告诉大家为何在此处FS2使用慢速型的保险丝;接下去让我们讨论第三处保险丝FS3,在输出端的状况;我们对于输出端并没有详细的数据,若加上的负载为具有电容性的负载时,我们必须考虑如前述的瞬间超载充电电流；若为电阻性的负载则我们只须考虑它的正常负载电流,一个普通的或快速型的保险丝便足以保护负载免于受损;FS3处的保险丝只能对于负载线路的异常提供保护,对于电源供应器本身异常状况的保护则须靠FSl或FS2来保护;至此读者应该可以了解保险丝并非一项很简单的学问,而是须要考虑很多因素的一项装置;快速保险丝是用来保护短路或巨量的超载用的;通常这种保险丝都非常的强韧而经得起不稳定的情况;但是高阻抗与严重的压降是它的缺点,为了解决高阻抗产生的热量,通常加有散热装置;时间延迟型保险丝可以忍受瞬时的巨额超载而不毁损;此类保险丝通常有一个像弹簧般一圈圈的的保险丝置于玻璃管的载体中,通常可以忍受10倍额定电流的超载约76mS;以上都只提到保险丝的电流限额,其实它也都有最大的电压限制,只是这个值通常都非常大;当保险丝熔断时通常会产生火花,若保险丝两端的电压大到足以产生火花放电时,则在保险丝熔断后电路并没有马上断路且可能导致线路受损;所以在普通电压的线路中我们只须注意保险丝的型式与限额,在高压线路中则必须再注意到保险丝的耐压值;如何选用您最合适的保险丝在本节中将提供您一些选择使用保险丝应注意的细节;最重要的是您要模拟各种异常状况,以决定在最恰当的地方选择最适合型式的保险丝;大小型式：大小型式应依线路实况而定,但最好选用较通用的尺寸,205mm是最常用的尺寸长 20mm直径5mm;限流量：考虑最坏情况下的静态或RMS值;在大部份电阻性或半导体线路的负载中可使用快速反应的保险丝,但对于电感性或电容性的负载则须考虑使用普通型或慢速型的保险丝;请记住：受保护者是电路本身而非保险丝;装接的位置：何处该装置保险丝常是设计师最感头痛的;图四指出一个扩大机最常使用保险丝的位置;在表中列出每个位置所能保护的对象,我们可参考使用;但必须注意的是永远不可将保险丝接于零电位或接地在线;正确的保险丝该接于「火线」动态的线上,以便保险丝熔断时线路马上断路,否则即使地线断路,正负电压差仍有可能使电路受到伤害;图四：扩大机使用保险丝的几个位置保险丝座：使用正确的保险丝座与选用正确的保险丝同样的重要;保险丝是热熔性的组件,所以保险丝座将大大的影响保险丝熔断的速度;夹紧式的保险丝座应注意它的接点是否接触良好,不良接点将产生接触电阻使保险丝发热而影响保险丝的特性,而太好的散热性也将影响保险丝的熔断速度;当线路异常时最小的超载电流所产生的热应足以使保险丝熔断才正确;模拟各种异常的状况后,可以选出最适当的保险丝座;换装保险丝：一定要换装同样型式同样电流值的保险丝;当保险丝熔断时必定是线路中某处出了问题,没有找出问题而随便换上较高限额的保险丝可能使电路受到损害;大部份的家用的音响器材大致不会超过6安培600W;通常2安培240W 的保险丝足足有余了;读者或许没有注意到,许多交直流两用手提音响的电源开关并没有将主变压器的电源关掉,而只控制二次端的电源;当您关掉开关离开时您以为机器巳经完全停摆了,其实变压器的一次端是一直通电的;有人曾因变压器长期通电而致硅钢片发出怪响或烧毁,那还算幸运,若不小心因收录音机的变压器发热而引起火灾,那可才损失大呢所以不使用时将电源插头拔下才是最可靠的方法。

保险丝的应用指南一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。

通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。

每一个型号规格的保险丝都有一条相应的曲线可代表它的熔断特性，这种曲线可用于选用保险丝时的参考。

----熔断特性表：由若干个具有代表性的负载电流值和对应的熔断时间所组成的表格。
