地面数字测图

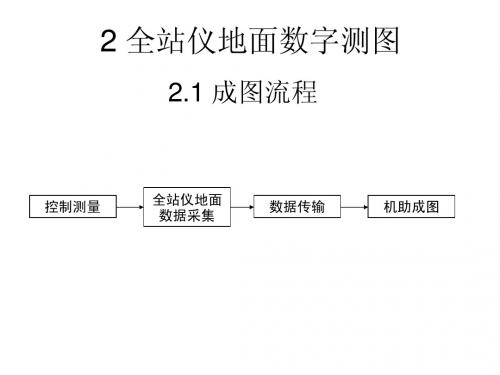

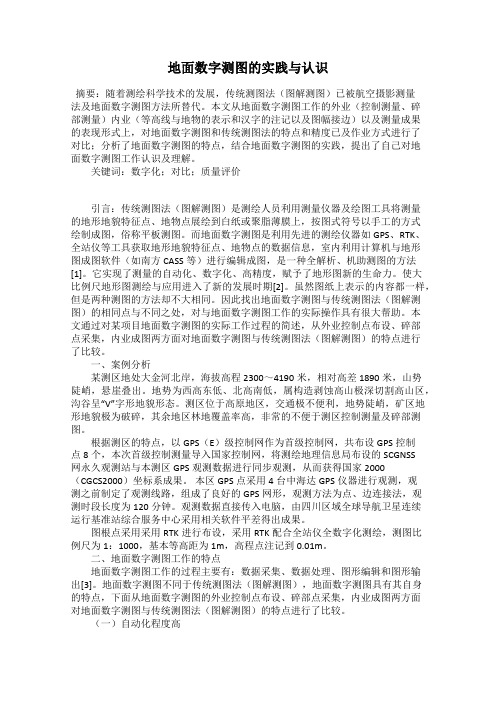

地面数字测图的实践与认识摘要：随着测绘科学技术的发展，传统测图法（图解测图）已被航空摄影测量法及地面数字测图方法所替代。

本文从地面数字测图工作的外业（控制测量、碎部测量）内业（等高线与地物的表示和汉字的注记以及图幅接边）以及测量成果的表现形式上，对地面数字测图和传统测图法的特点和精度已及作业方式进行了对比；分析了地面数字测图的特点，结合地面数字测图的实践，提出了自己对地面数字测图工作认识及理解。

关键词：数字化；对比；质量评价引言：传统测图法（图解测图）是测绘人员利用测量仪器及绘图工具将测量的地形地貌特征点、地物点展绘到白纸或聚脂薄膜上，按图式符号以手工的方式绘制成图，俗称平板测图。

而地面数字测图是利用先进的测绘仪器如GPS、RTK、全站仪等工具获取地形地貌特征点、地物点的数据信息，室内利用计算机与地形图成图软件（如南方CASS等）进行编辑成图，是一种全解析、机助测图的方法[1]。

它实现了测量的自动化、数字化、高精度，赋予了地形图新的生命力。

使大比例尺地形图测绘与应用进入了新的发展时期[2]。

虽然图纸上表示的内容都一样，但是两种测图的方法却不大相同。

因此找出地面数字测图与传统测图法（图解测图）的相同点与不同之处，对与地面数字测图工作的实际操作具有很大帮助。

本文通过对某项目地面数字测图的实际工作过程的简述，从外业控制点布设、碎部点采集，内业成图两方面对地面数字测图与传统测图法（图解测图）的特点进行了比较。

一、案例分析某测区地处大金河北岸，海拔高程2300～4190米，相对高差1890米，山势陡峭，悬崖叠出。

地势为西高东低、北高南低，属构造剥蚀高山极深切割高山区，沟谷呈“V”字形地貌形态。

测区位于高原地区，交通极不便利，地势陡峭，矿区地形地貌极为破碎，其余地区林地覆盖率高，非常的不便于测区控制测量及碎部测图。

根据测区的特点，以GPS（E）级控制网作为首级控制网，共布设GPS控制点8个，本次首级控制测量导入国家控制网，将测绘地理信息局布设的SCGNSS网永久观测站与本测区GPS观测数据进行同步观测，从而获得国家2000（CGCS2000）坐标系成果。

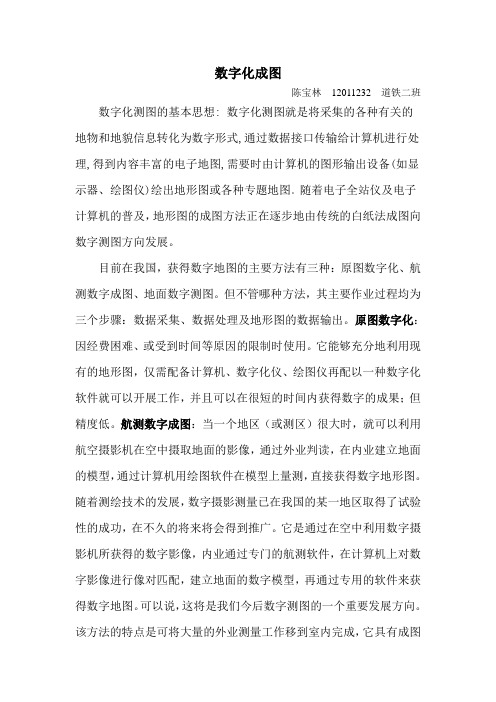

数字化成图陈宝林12011232 道铁二班数字化测图的基本思想: 数字化测图就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。

随着电子全站仪及电子计算机的普及，地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。

目前在我国，获得数字地图的主要方法有三种：原图数字化、航测数字成图、地面数字测图。

但不管哪种方法，其主要作业过程均为三个步骤：数据采集、数据处理及地形图的数据输出。

原图数字化：因经费困难、或受到时间等原因的限制时使用。

它能够充分地利用现有的地形图，仅需配备计算机、数字化仪、绘图仪再配以一种数字化软件就可以开展工作，并且可以在很短的时间内获得数字的成果；但精度低。

航测数字成图：当一个地区（或测区）很大时，就可以利用航空摄影机在空中摄取地面的影像，通过外业判读，在内业建立地面的模型，通过计算机用绘图软件在模型上量测，直接获得数字地形图。

随着测绘技术的发展，数字摄影测量已在我国的某一地区取得了试验性的成功，在不久的将来将会得到推广。

它是通过在空中利用数字摄影机所获得的数字影像，内业通过专门的航测软件，在计算机上对数字影像进行像对匹配，建立地面的数字模型，再通过专用的软件来获得数字地图。

可以说，这将是我们今后数字测图的一个重要发展方向。

该方法的特点是可将大量的外业测量工作移到室内完成，它具有成图速度快、精度高而均匀、成本低，不受气候及季节的限制等优点。

它特别适合于城市密集地区的大面积成图。

但是该方法的初期投入较大，如果一个测区较小，它的成本就显得较高。

所以现在基本上由一些较大的单位来承担。

地面数字测图：在没有合乎要求的大比例尺地图的地区或该地区的测绘经费比较充足，可直接采用地面数字测图的方法，该方法也称为内外业一体化数字测图，是我国目前各测绘单位用得最多的数字测图方法。

数字测图技术总结碎部测量1.什么是地面数字测图？地面数字测图与常规测图相比具有哪些特点？何谓"一步测图法"地面数字测图是指对利用全站仪，GPS接收机等仪器采集的数据及其编码，通过计算机图形处理而自动绘制地形图的方法。

与常规测图相比，地面数字测图有以下特点：1. 大比例尺测图自动化：野外测量自动记录、自动结算处理，自动成图、绘图，并提供可供处理的数字地图。

效率高、劳动强度小。

2. 大比例尺测图的数字化：数字地形信息可以传输、处理和多用户共享；可自动提取点位坐标、距离、方位、面积等；可供工程CAD（计算机辅助设计）使用；可供GIS 建库使用，可绘制各类专题地图；可进行局部更新，保持地图的现势性。

3.模拟测方法的比例尺精度决定了图的最高精度。

数字地形图无损地体现了外业测量的精度：数字测图的测量数据作为电子信息，可自动传输、记录、存储、处理、成图、绘图，在这全过程中，原始测量数据的精度毫无损失，从而获得与仪器测量同精度的测量成果。

4. 地面数字测图的图根控制测量与碎部测量可同时进行，即在进行图根控制测量的同时，可在图根控制点上同步测量本站的碎部点，再根据图根控制点的平差后坐标，对碎部点坐标重新计算，以提高碎部点坐标的精度，而后进行计算机处理并自动生成图形（这种方法被称为"一步测图法"）。

5. 地面数字测图在测区内可不受图幅的限制，作业小组的任务可按河流、道路等自然分界线划分，以便于碎部测图，也减少了图幅接边问题。

6. 地面数字测图必须有足够的特征点坐标才能绘制地物符号；足够而又分布合理的地形特征点才能绘制等高线，因此，地面数字测图中直接测量碎部点的数目比传统测图有所增加，且碎部点（尤其是地形特征点）的位置选择尤为重要。

传统的测图作业步骤是先控制后碎部测量、先整体后局部。

数字测图可以采用同样的作业步骤，但依据数字测图的特点，图根控制测量与碎部测量可同步进行，称为"一步测量法"。

大比例尺地面数字测图测量精度分析一、前言随着电子全站仪及计算机的普及，数字成图软件功能的不断完善，以及经济飞速发展的需求，地形图的成图方法已经全面由白纸测图向地面数字测图转变。

地面数字测图也可称作内外业一体化数字测图。

该方法的最大特点是所得地形图精度高，成图周期短，易于长期保存和修改等。

是目前各测绘单位用得最多的成图方法。

由于规范中关于数字测图中大比例尺测图的测量精度的相关规定与传统的白纸测图没有多大变化，而实际测量过程中又存在一些差异。

下面，笔者结合多年的测量经验和大比例尺地面数字测图的作业方法，就大比例尺地面数字测图的精度问题进行探讨。

二、大比例尺地面数字测图中的误差来源大比例尺地面数字测图一般可分为如下两个步骤。

第一，野外数据的采集。

包括控制测量和碎部点测量。

第二，野外数据的整理及计算机成图。

测量误差的来源主要也就来自上面的两个过程。

众所周知，传统的大比例尺白纸测图中，地面点平面位置的误差主要来自下面几个误差的影响：1、图根点的测量误差2、图根点的展绘误差3、测定地物点的距离误差4、测定地物点的方向误差5、地形图上地物点的刺点误差6、地形图清绘时所造成的误差在计算机成图的过程中，由于所有点都是计算机自动展点，图根点与地物点的展、刺、绘误差可忽略不计，所以传统的误差中就只剩下图根点的坐标测量误差（）、地物点的距离测量误差（）和方向测量误差（）这三项能影响地面数字测图的精度。

三、地面数字测图的误差分析传统的地形图上地物点平面位置的误差（）主要来自上面所述的六个方面。

根据误差传递公式可得到：以1：1000的比例尺地形图，最大视距100米为例，根据规范的规定和传统白纸测图中经纬仪测量数据得出的误差统计情况如下表：而在大比例尺数字测图中使用计算机成图后，图根点与地物点的展、刺、绘误差可忽略不计，看作0，则剩下的为、、。

现在各测绘单位所使用的电子全站仪的测角精度一般都优于6″、测距精度在3＋5ppm以下。
