2.1.2空间直线直线之间的位置关系

《空间两条直线的位置关系》教学设计合作一中 耿利军三维教学目标1．知识与能力：（1）理解异面直线的概念；（2）了解空间中两条直线的三种位置关系，知道异面直线、异面直线的夹角以及直线垂直的概念；2.过程与方法：能正确理解平行公理和等角定理，并会运用进行相关的推理证明。

3．情感、态度、价值观：通过对比空间和平面两直线间的位置关系之间异同和联系，逐步提高将立体图形转为平面图形的能力以及空间想象能力、观察归纳能力、类比推理能力．教学重点 异面直线的概念及异面直线所成的角的概念及异面直线所成的角求法 教学难点 理解异面直线概念，作异面直线所成的角．教学方式 问题引导，操作实验，合作探究，师生互动，计算机辅助教学． 教学过程（一）创设情境 形成概念： 1．提出问题：思考 在平面内，两条不重合的直线之间有几种位置关系? 空间中的两条直线呢？ 课件展示学校生活实例，从图片中抽象出空间中直线的位置关系． 让学生观察长方体中线段A 1B 所在直线与线段CC 1所在直线的位置关系如何？2.让学生根据自己的理解选择合适的异面直线的定义：不同在任何一个平面内的两条直线 叫做异面直线。

引导学生总结出空间中两条直线的三种位置关系并进行分类：①从有无公共点的角度分类：有且仅有一个公共点-------------相交直线共面直线-----------------相交直线②从是否共面的角度分类没有公共点-------------平行直线异面直线异面直线-----------------平行直线3．异面直线的画法：（二）直观感知，操作确认，灵活运用1．试一试：取一块长方形纸片ABCD ，E ，F 分别为AB ，CD 的中点， 2．将纸片沿EF 折起，在空间中直线AD 与BC 的位置关系如何 ?A C1C 1A BADCA'C'B'D'bA C EF2．观察：长方体D C B A ABCD ''''-中，A A B B ''//，A A D D ''// ，B B '与D D '什么关系？3．问题：能否再举出生活中与此相关的实例？学生归纳平行的传递性，得出公理4：平行于同一条直线的两条直线相互平行． 思考公理4的作用：判断两条直线平行的依据．4．公理4的应用，引导学生注意空间图形与平面图形之间的联系与区别例1 如图 ，空间四边形ABCD 中，E ，F ，G ，H 分别是AB ，BC ，CD ，DA 的中点．求证：四边形EFGH 是平行四边形．探究：在上例题中，若再加条件AC=BD,会是怎样的四边形? （三）类比推广，探究应用1．提出问题：在平面上，如果一个角的两边与另一个角的两边分别平行，那么这两个角的大小有什么关系？空间中，结论是否仍然成立？观察: 如图,四棱柱ABCD--A ′B ′C ′D ′ 的底面是平行四边形，∠ADC 与∠A ′D ′C ′, ∠ADC 与∠B ′A ′D ′的两边分别对应平行，这两组角的大小关系如何 ?BADC A'C'BA DC A'D'C'学生借助长方体观察，与平面时类比并加以推广得出定理：定理 空间中如果有两个角的两边分别对应平行，那么这两个角相等或互补． 并能用图形、文字、符号三种数学语言的相互转化：空间中如果有两个角的两边分别对应平行，那么这两个角相等或互补．⇒''''B A •AB C A AC //,// B A C CAB '''∠=∠或 180='''∠+∠B A C CAB ．2 已知两条异面直线a ，b ，经过空间任一点O 作直线b b •a a//,//'' ，把a '与b '所成的锐角（或直角）叫做异面直线a 与b 所成的角．（或夹角）注意:①异面直线a 与b 所成的角与O 的选取无关;②将空间角转化为平面角 异面直线夹角的求解过程：3．提出问题：由平面中两条直线垂直的定义，能否类比得到异面直线垂直的定义？ 如果两条异面直线所成的角是直角，那么就说这两条直线相互垂直． 记作：b a ⊥． 归纳：异面直线所成角θ的取值范围：︒︒（，4．探究：（1）在长方体D C B A ABCD ''''-中，有没有两条棱所在的直线是相互垂直的异面直线？ （2）如果两条平行直线中的一条与某一条直线垂直，那么，另一条直线是否也与这条直线垂直？ （3）垂直于同一条直线的两条直线是否平行？可以提示学生借助教室、课本等实例观察．平面图形的结论，对于立体图形 有些适用，有些 不适用，注意验证.（四）课堂小结1、异面直线的概念及画法。

空间中直线与直线之间的位置关系知识导学：（1）理解异面直线的概念、空间中两条直线的位置关系及画法；（2）理解异面直线所成角的定义、X 围及应用，进一步培养空间想象能力．一、基础知识：1、平面的基本性质：2、不同在任何一个平面内的两条直线叫做异面直线．3、空间两条直线的位置关系：空间两直线{⎧⎪⎨⎪⎩相交直线:同一平面内,有且只有一个公共点;共面直线平行直线:同一平面内,没有公共点;异面直线:不同在任何一个平面内,没有共公点.b a ba αβαO a'b a（1） （2） （3）1A1C 4、异面直线所成的角：已知两条异面直线a与b，经过空间任一点O作直线a’//a，b’//b，直线a’与b’所成的锐角（或直角）叫做异面直线a与b所成的角．异面直线所成的角的X围：(0︒，90]︒．如果两条异面直线所成的角是直角，叫做这两条直线互相垂直．注意：两条直线互相垂直，有共面垂直与异面垂直两种情形．二、例题解析：例1、在空间四边形ABCD中，E、F、G、H分别是边AB、BC、CD、DA的中点，则：（1）四边形EFGH是__________四边形；（2）若AC=BD，则四边形EFGH是_______；（3）若AC=BD，且AC⊥BD，则四边形EFGH是_______________。

例2、如图，空间四边形ABCD中，AB=CD，AB⊥CD，E、F分别为BC、AD的中点，求EF和AB所成的角．例3、在正方体ABCD—A1B1C1D1中，（1）与直线A1B异面的棱有（2）与直线CC1垂直的棱有____________________________；（3）直线A1B和CC1的夹角是______度；A1B和B1C的夹角是______度；（4）与直线A1B的夹角为60°的所有面对角线有__________________。

三、达标训练：1、关于异面直线下列说法正确的是（）A．不相交的两条直线是异面直线B．分别在两个平面内的两条直线是异面直线C．没有公共点的两条直线是异面直线D．既不相交也不平行的两条直线是异面直线2、给出三个命题：②若两条直线都与第三条直线垂直，则这两条直线互相平行；③若两条直线都与第三条直线平行，则这两条直线互相平行。

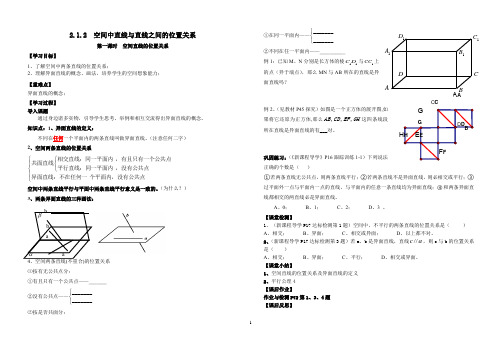

12.1.2 空间中直线与直线之间的位置关系第一课时 空间直线的位置关系【学习目标】1、了解空间中两条直线的位置关系；2、理解异面直线的概念、画法，培养学生的空间想象能力； 【重难点】 异面直线的概念； 【学习过程】导入课题通过身边诸多实物，引导学生思考、举例和相互交流得出异面直线的概念。

知识点：1、异面直线的定义：不同在任何一个平面内的两条直线叫做异面直线。

（注意任何二字） 2、空间两条直线的位置关系⎪⎩⎪⎨⎧⎩⎨⎧个平面内，没有公共点异面直线：不在任何一，没有公共点平行直线：同一平面内，有且只有一个公共点相交直线：同一平面内共面直线 空间中两条直线平行与平面中两条直线平行意义是一致的。

（为什么？） 3、两条异面直线的三种画法：4、空间两条直线(不重合)的位置关系 ⑴按有无公共点分：①有且只有一个公共点——_______②没有公共点——⎩⎨⎧______________⑵按是否共面分：①在同一平面内——⎩⎨⎧______________②不同在任一平面内——__________例1：已知M 、N 分别是长方体的棱11D C 与1CC 上的点（异于端点），那么MN 与AB 所在的直线是异面直线吗？例2、（见教材P45探究）如图是一个正方体的展开图,如果将它还原为正方体,那么GH EF CD AB ,,,这四条线段所在直线是异面直线的有___对。

巩固练习：（《新课程导学》P16跟踪训练1-1）下列说法正确的个数是（ ）①若两条直线无公共点，则两条直线平行；②若两条直线不是异面直线，则必相交或平行；③过平面外一点与平面内一点的直线，与平面内的任意一条直线均为异面直线；④和两条异面直线都相交的两直线必是异面直线。

A 、0；B 、1；C 、2；D 、3 。

【课堂检测】1、（新课程导学P17达标检测第1题）空间中，不平行的两条直线的位置关系是（ ） A 、相交； B 、异面； C 、相交或异面； D 、以上都不对。

2.1.2空间中直线与直线之间的位置关系一、教学目标分析1．能理解异面直线的定义；2．了解空间中两条直线的三种位置关系，知道异面直线、异面直线的夹角的概念；3．能正确理解平行公理和等角定理，并会运用进行相关的推理证明；4．通过对实际模型的认识，能将文字语言转化为图形语言和符号语言，能准确地使用数学语言表述几何对象的位置关系，并能解决一些简单的推理论证及应用问题；5．通过对比空间和平面两直线间的位置关系之间异同和联系，逐步提高将立体图形转为平面图形的能力；6．在学习空间中两直线间的位置关系时，逐步提高辩证唯物主义观点和公理化思想、空间想象能力和思维能力．二、教学策略选择1．以长方体为载体，使学生在直观感知的基础上，认识空间中两直线的位置关系；2．通过“直观感知——操作确认——思维辩证”的认知过程展开，得到平行公理和等角定理．三、教学资源与工具1．本节课多媒体课件；2．高中新课程标准实验教科书《数学》（人教A版）必修2；3．三角尺作图工具．四、教学过程设计1.复习导入，归纳概念，练习巩固①．提出问题：思考“同一平面内的两条直线有几种位置关系？空间中的两条直线呢？”利用课件展示长方体模型，从长方体中抽象出空间中直线的位置关系．让学生观察空间图形中直线的位置关系，直观感受空间中的两条直线间的位置关系．②给出异面直线定义，异面直线的判定方法：（1）不同在任何一个平面内。

（2）既不相交也不平行的直线结合直观感知，引导学生得出：空间中两条直线的三种位置关系：相交、平行、异面。

③．阐明异面直线的画法：平面衬托法注意：由第一图可以总结出连结平面内一点与平面外一点的直线，和这个平面内不经过此点的直线是异面直线。

④．有学生总结空间中直线与直线间的位置关系，不完整的地方，教室完善。

⑤.师生合作探究（借助于媒体展示正方体的直观图）下图是一个正方体的展开图，如果将它还原为正方体，那么AB ，CD ，EF ，GH 这四条线段所在的直线是异面直线的有 对．2.直观感知，操作确认，灵活运用①．直观感知：展示折叠书不完全展开时，直立在桌面上的图片，让学生感知空间中的平行直线。

2.1.2空间中直线与直线之间的位置关系一、空间两直线的位置关系 1．异面直线（1）异面直线的定义：我们把不同在 的两条直线叫做异面直线. 即若a ,b 是异面直线，则不存在平面α，使a ⊂α且b ⊂α.（2）异面直线的画法：为了表示异面直线不共面的特点,通常用一个或两个平面衬托,如图：2．空间两直线的位置关系空间两条直线的位置关系有且只有三种：相交、平行和异面. （1） ——同一平面内,有且只有一个公共点； （2） ——同一平面内,没有公共点；学！科网 （3） ——不同在任何一个平面内，没有公共点. 3． 空间中两直线位置关系的分类空间中两条直线的位置关系有以下两种分类方式： （1）从有无公共点的角度分类：⎧⎪⎨⎪⎩⎩⎧⎨两条直线有且仅有一个公共点：相交直线平行直线两条直线无公共点：异面直线直线 （2）从是否共面的角度分类：⎧⎧⎪⎨⎨⎩⎪⎩相交直线共面直线直线平行直线不共面直线：异面直线二、公理4与等角定理 1．公理4（1）自然语言：平行于同一条直线的两条直线互相 .（2）符号语言：a ,b ,c 是三条不同的直线, a ∥b ，b ∥c . （3）作用：判断或证明空间中两条直线平行. 公理4表述的性质也通常叫做空间平行线的传递性.用公理4证明空间两条直线,a c 平行的步骤（1）找到直线b ； （2）证明∥a b ，∥b c ； （3）得到∥a c .2．等角定理（1）自然语言：空间中如果两个角的两边分别对应平行,那么这两个角 . （2）符号语言：如图（1）（2）所示，在∠AOB 与∠A ′O ′B ′中，OA ∥O ′A ′,OB ∥O ′ B ′，则∠AOB =∠A ′O ′B ′或∠AOB +∠A ′O ′B ′=180°.图（1） 图（2）三、异面直线所成的角1．两条异面直线所成的角的定义如图,已知两异面直线a ,b ,经过空间任一点O ,分别作直线a ′∥a ,b ′∥b ,相交直线a ′，b ′所成的 叫做异面直线a 与b 所成的角（或夹角）.（1）在定义中,空间一点O 是任取的,根据等角定理,可以判定a ′，b ′所成的角的大小与点O 的位置无关.为了简便，点O 常取在两条异面直线中的一条上.（2）研究异面直线所成的角，就是通过平移把异面直线转化为相交直线，即把求空间角问题转化为求平面角问题，这是研究空间图形的一种基本思路.2．异面直线所成的角的范围异面直线所成的角必须是锐角或直角，则这个角α的取值范围为 . 3．两条异面直线垂直的定义如果两条异面直线所成的角是 ，那么我们就说这两条直线互相垂直.两条互相垂直的异面直线a ,b ,记作a ⊥b .4．构造异面直线所成角的方法（1）过其中一条直线上的已知点（往往是特殊点）作另一条直线的平行线；（2）当异面直线依附于某几何体，且直接平移异面直线有困难时，可利用该几何体的特殊点，将两条异面直线分别平移相交于该点；（3）构造辅助平面、辅助几何体来平移直线.注意，若求得的角为钝角，则两异面直线所成的角应为其补角.学科*网5．求两条异面直线所成的角的步骤（1）平移：选择适当的点，平移异面直线中的一条或两条，使其成为相交直线； （2）证明：证明作出的角就是要求的角； （3）计算：求角度（常利用三角形的有关知识）；（4）结论：若求出的角是锐角或直角，则它就是所求异面直线所成的角；若求出的角是钝角，则它的补角就是所求异面直线所成的角．K 知识参考答案：一、1．（1）任何一个平面内2．（1）相交直线 （2）平行直线 （3）异面直线 二、1．（1）平行 （2）a ∥c 2．（1）相等或互补 三、1．锐角（或直角） 2．090α<≤ 3．直角K—重点掌握公理4及等角定理，异面直线及其所成的角K—难点理解两异面直线所成角的定义，并会求两异面直线所成的角K—易错忽略异面直线所成的角的范围致误1．空间两直线的位置关系的判断空间两直线的位置关系有平行、相交、异面三种情形，因此对于空间两直线位置关系的判断，应由题意认真分析，进而确定它们的位置关系.【例1】如图，在正方体ABCD-A1B1C1D1中，M、N分别为棱C1D1、C1C的中点，有以下四个结论：①直线AM与CC1是相交直线；②直线AM与BN是平行直线；③直线BN与MB1是异面直线；④直线AM 与DD1是异面直线．其中正确的结论为A．③④B．①②C．①③D．②④【答案】A【解析】∵A、M、C、C1四点不共面，∴直线AM与CC1是异面直线，故①错误；同理，直线AM与BN也是异面直线，故②错误．同理，直线BN与MB1是异面直线，故③正确；同理，直线AM与DD1是异面直线，故④正确.故选A．【方法技巧】判定或证明两直线异面的常用方法：1.定义法：不同在任何一个平面内的两条直线.2.定理法：过平面外一点与平面内一点的直线，和平面内不经过该点的直线是异面直线.3.推论法：一条直线上两点与另一条与它异面的直线上两点所连成的两条直线为异面直线.4.反证法：证明立体几何问题的一种重要方法. 证明步骤有三步：第一步是提出与结论相反的假设；第二步是由此假设推出与已知条件或某一公理、定理或某一已被证明是正确的命题相矛盾的结果；第三步是推翻假设，从而原命题成立. 2．公理4的应用证明两条直线平行的方法： （1）平行线的定义；（2）利用平面几何的知识，如三角形与梯形的中位线、平行四边形的性质、平行线分线段成比例定理等； （3）利用公理4.【例2】如图,△ABC 的各边对应平行于111△A B C 的各边,点E ,F 分别在边AB ,AC 上,且1,3AE AB AF ==13AC ,试判断EF 与的位置关系,并说明理由.【解析】平行.理由如下： ∵11,33AE AB AF AC ==,∴∥EF BC . 又11∥B C BC ,∴11∥B C EF . 3.等角定理利用等角定理解题的关键是不要漏掉两个角互补的这种情况. 【例3】空间两个角α，β的两边分别对应平行，且α=60°，则β为 A ．60° B ．120° C ．30°D ．60°或120°【答案】D【解析】∵空间两个角α，β的两边对应平行，∴这两个角相等或互补，∵α=60°，∴β=60°或120°．故选D ． 【名师点睛】根据公理4知道当空间两个角α与β的两边对应平行时，得到这两个角相等或互补，根据所给的角的度数，即可得到β的度数．【例4】如图所示，已知棱长为a 的正方体中，M ，N 分别是棱的中点.（1）求证：四边形是梯形； （2）求证：（2）由（1）知MN ∥A 1C 1，又∵ND ∥A 1D 1，∴∠DNM 与∠D 1A 1C 1相等或互补，而∠DNM 与∠D 1A 1C 1均是直角三角形的锐角，∴∠DNM ＝∠D 1A 1C 1. 4．两异面直线所成的角通过平移直线至相交位置求两条异面直线所成的角，是数学中转化思想的运用，也是立体几何问题的一个难点.【例5】如图，四棱锥P ABCD -中，90ABC BAD ∠=∠=，2BC AD =，PAB △和PAD △都是等边三角形，则异面直线CD 和PB 所成角的大小为A．90B．75C．60D．45【答案】A【方法点睛】本题主要考查了空间几何体的结构特征及空间中异面直线所成角的求解，其中根据空间几，放置在三角形中，利用何体的结构特征，把空间中异面直线CD和PB所成的角转化为平面角AEF解三角形的知识求解是解答本题的关键，着重考查了转化与化归思想和学生的推理、运算能力，试题属于基础题.5.忽略异面直线所成的角的范围致误【例6】如图，已知空间四边形ABCD中，AD=BC，M,N分别为AB，CD的中点，且直线BC与MN所成的角为30°，求BC与AD所成的角.【错因分析】在未判断出∠MEN 是锐角或直角还是钝角之前，不能断定它就是两异面直线所成的角，因为异面直线所成的角α的取值范围是090α<≤，如果∠MEN 为钝角，那么它的补角才是异面直线所成的角. 学#科网【正解】以上同错解，求得∠MEN =120°,即BC 与AD 所成的角为60°.【误区警示】求异面直线所成的角的时候，要注意异面直线所成的角α的取值范围是090α<≤.1．若,a b 为异面直线，直线c a ∥，则c 与b 的位置关系是 A ．相交 B ．异面 C ．平行 D ．异面或相交 2．已知∥AB PQ ，∥BC QR ，∠ABC ＝30°，则∠PQR 等于 A ．30° B ．30°或150° C ．150° D ．以上结论都不对 3．已知异面直线,a b 分别在平面,αβ内，且c αβ=，那么直线c 一定A ．与a b ，都相交B ．只能与a b ，中的一条相交C ．至少与a b ，中的一条相交D ．与a b ，都平行 4．如图所示，在三棱锥P ABC -的六条棱所在的直线中，异面直线共有A ．2对B ．3对C ．4对D ．6对5．如图，四面体ABCD 中，AD BC =，且AD BC ⊥，E F 、分别是AB CD 、的中点，则EF 与BC 所成的角为A ．30B ．45C ．60D ．906．如果OA //O A ''，OB //O B ''，那么AOB ∠和A O B '''∠的关系为 ． 7．下列命题中不正确的是________．（填序号）①没有公共点的两条直线是异面直线； ②分别和两条异面直线都相交的两直线异面；③一条直线和两条异面直线中的一条平行，则它和另一条直线不可能平行； ④一条直线和两条异面直线都相交，则它们可以确定两个平面．8．如图所示,两个三角形ABC 和A'B'C'的对应顶点的连线AA',BB',CC'交于同一点O , 且AO BO COOA OB OC =='''.求证：△∽△ABC A B C '''.9．空间四边形ABCD中，AB＝CD且AB与CD所成的角为60°，E、F分别是BC、AD的中点，求EF与AB所成角的大小．10．分别和两条异面直线相交的两条不同直线的位置关系是A．相交B．异面C．异面或相交D．平行11．如图是一个正方体的平面展开图，则在正方体中，AB与CD的位置关系为A．相交B．平行C ．异面而且垂直D ．异面但不垂直12．如图，正四棱锥ABCD P 的所有棱长均相等，E 是PC 的中点，那么异面直线BE 与PA 所成的角的余弦值等于_________.ECDPAB13．如图,若P 是△ABC 所在平面外一点,PA ≠PB ,PN ⊥AB ,N 为垂足,M 为AB 的中点,求证：PN 与MC 为异面直线.14．（2016上海）如图，在正方体ABCD −A 1B 1C 1D 1中，E 、F 分别为BC 、BB 1的中点，则下列直线中与直线EF 相交的是BC D E F A B 11D 1A ．直线AA 1B ．直线A 1B 1C ．直线A 1D 1 D ．直线B 1C 115．（2015广东）若直线l 1与l 2是异面直线，l 1在平面α内，l 2在平面β内，l 是平面α与平面β的交线，则下列命题正确的是 A ．l 与l 1,l 2都不相交B ．l 与l 1,l 2都相交C ．l 至多与l 1,l 2中的一条相交D ．l 至少与l 1,l 2中的一条相交16．（2015浙江）如图，直三棱柱ABC -A 1B 1C 1中，侧棱AA 1⊥平面ABC .若AB =AC =AA 1=1，BC =2，则异面直线A 1C 与B 1C 1所成的角为A ．30°B ．45°C ．60°D ．90°17．（2014广东）若空间中四条两两不同的直线1234,,,l l l l ，满足12l l ⊥，23l l ∥，34l l ⊥，则下列结论一定正确的是A ．14l l ⊥B ．14l l ∥C ．1l 与4l 既不垂直也不平行D ．1l 与4l 的位置关系不确定1 2 3 4 5 10 11 14 15 16 17 DBCBBCDDDCD1．【答案】D【解析】c a ∥，a b ，为异面直线，所以c 与b 的位置关系是异面或相交.4．【答案】B【解析】根据异面直线的定义观察图形，可知有三对异面直线，分别是PB 与AC 、P A 与BC 、PC 与AB ，故选B. 5．【答案】B【解析】如图，设G 为AC 的中点，连接,EG FG .由中位线可知,∥∥EG BC GF AD ，所以GEF ∠就是EF 与BC 所成的角，且三角形GEF 为等腰直角三角形，所以45GEF ∠=.6．【答案】相等或互补【解析】根据等角定理的概念可知AOB ∠和A O B '''∠的关系为相等或互补. 7．【答案】①②8．【解析】∵AA'与BB'交于点O ,且AO BOOA OB='',∴AB ∥A'B'.同理,AC ∥A'C'.又∠BAC 与∠B'A'C'两边的方向相反,∴∠BAC =∠B'A'C'. 同理,∠ABC =∠A'B'C'. 因此,△∽△ABC A B C '''.9．【解析】如图，取AC 的中点G ，连接EG 、FG ，则EG ∥AB ，GF ∥CD ，且由AB ＝CD 知EG ＝FG ，∴∠GEF （或它的补角）为EF 与AB 所成的角，∠EGF （或它的补角）为AB 与CD 所成的角． ∵AB 与CD 所成的角为60°，∴∠EGF ＝60°或120°． 由EG ＝FG 知△EFG 为等腰三角形， 当∠EGF ＝60°时，∠GEF ＝60°；当∠EGF ＝120°时，∠GEF ＝30°．学@科网 故EF 与AB 所成的角为60°或30°．10．【答案】C【解析】（1）若两条直线与两异面直线的交点有4个,如图（1）,两条直线异面;（2）若两条直线与两异面直线的交点有3个,如图（2）,两条直线相交.故选C.（1） （2）【误区警示】在判断两直线的位置关系时，要全面思考问题，可通过画出相关图形帮助分析，从而防止遗漏.本题中，没有明确指出直线交点的个数,两条直线分别与两异面直线相交,交点可能有4个,此时两条直线异面,也可能有3个,此时两条直线相交.11．【答案】D【解析】将展开图还原为正方体，如图所示．AB与CD所成的角为60°，故选D.13．【解析】假设PN与MC不是异面直线,则存在一个平面α,使得PN⊂α,MC⊂α,于是P∈α,C∈α,N∈α,M∈α.∵PA≠PB,PN⊥AB,N为垂足,M是AB的中点,∴M,N不重合.∵M∈α,N∈α,∴直线MN⊂α.∵A∈MN,B∈MN,∴A∈α,B∈α.即A,B,C,P四点均在平面α内,这与点P在平面ABC外相矛盾.∴假设不成立,则PN与MC是异面直线.16．【答案】C【解析】根据题意，得BC∥B1C1,故异面直线A1C与B1C1所成的角即BC与A1C所成的角.如图，连接A 1B ,在△A 1BC 中，BC =A 1C =A 1B =2,故∠A 1CB =60°,即异面直线A 1C 与B 1C 1所成的角为60°.故选C.17．【答案】D【解析】如下图所示，在正方体1111ABCD A B C D -中，取1AA 为2l ，1BB 为3l ，取AD 为1l ，BC 为4l ，则14l l ∥；取AD 为1l ，AB 为4l ，则14l l ⊥；取AD 为1l ，11A B 为4l ，则1l 与4l 异面，因此14,l l 的位置关系不确定，故选D.D 1C 1B 1A 1DCBA。
