厂房和辅跨建筑灭火器设计计算说明书该建筑为XX有限公司XX工程厂房和辅跨一、厂房灭火器设计计算该厂房建筑面积为450m2 ，为严重危险等级，C类气体火灾，则 Q= K×（S/U）由于该建筑已经设置了室内消火栓系统，所以K取0.9，Q=0.9×（450/0.5）=810根据《建筑灭火器配置设计规范GB50140-2005》，严重危险等级，C类气体火灾单具灭火器最小配备级别为89B，则需要的灭火器数量为：N=810/89=9.10个故，取设计灭火器数量为10个。
在布置消火栓时，每个设置点设置2具灭火器，5个设置点，每个设置点的灭火级别为：=Q/N=810/5=162BQC所以选用MF/ABC5型磷酸铵盐灭火器，共10具，每个设置点设置2具，设置点间距不大于18m。
二、辅跨灭火器设计计算1、辅跨一层在高低压配电室内设置灭火器。
该高低压配电室面积为162 m2，为中危险等级，E类火灾，则 Q= K×（S/U）由于辅跨为设置室内消火栓系统和灭火系统，所以K取1.0， Q=1.0×（162/1）=162根据《建筑灭火器配置设计规范GB50140-2005》，中危险等级，E类火灾单具灭火器最小配备级别为55B，则需要的灭火器数量为：N=162/55=2.95个故，取设计灭火器数量为3个，该3具灭火器设置在一个设置点，该设置点的灭火级别为：=Q/N=162/1=162BQC所以选用3具MF/ABC5型磷酸铵盐灭火器。
2、辅跨二层在走廊内设置灭火器。
辅跨二层的面积为324 m2，为中危险等级，E类火灾，则 Q= K×（S/U）由于辅跨为设置室内消火栓系统和灭火系统，所以K取1.0，Q=1.0×（324/1）=324根据《建筑灭火器配置设计规范GB50140-2005》，中危险等级，E类火灾单具灭火器最小配备级别为55B，则需要的灭火器数量为：N=324/55=5.89个故，取设计灭火器数量为6个。
三号厂房一楼
灭火器配置的设计计算程序
1 确定各灭火器配置场所的火灾种类和危险等级：
1.1 场所的火灾种类：A类（固体物质火灾）
1.2 场所火灾的危险等级：中危险级（服装加工厂房、化学、人造纤维及其织物和棉、毛、丝、麻及其织物的库房）
2 划分计算单元，计算各计算单元的保护面积：
3 计算各计算单元的最小需配灭火级别：
4 确定各计算单元中的灭火器设置点的位置和数量：
5 计算每个灭火器设置点的最小需配灭火级别：
6 确定每个设置点灭火器的类型、规格与数量；
7 确定每具灭火器的设置方式和要求：
灭火器的摆放应稳固，其铭牌应朝外。
灭火器设置在挂钩、托架上，其顶部离地面高度不应大于1.50m；底部离地面高度不宜小于0.15m。
8 在每个点灭火器上方用红色字体标示使用方法“拔插销 对准火 按把手”；标示“火警 119”；如灭火器安放在柱体上，应在柱体1.8米左右高处用红色色带标注一圈。
9 在逃生图上用灭火器图例标明灭火器的设置位置。

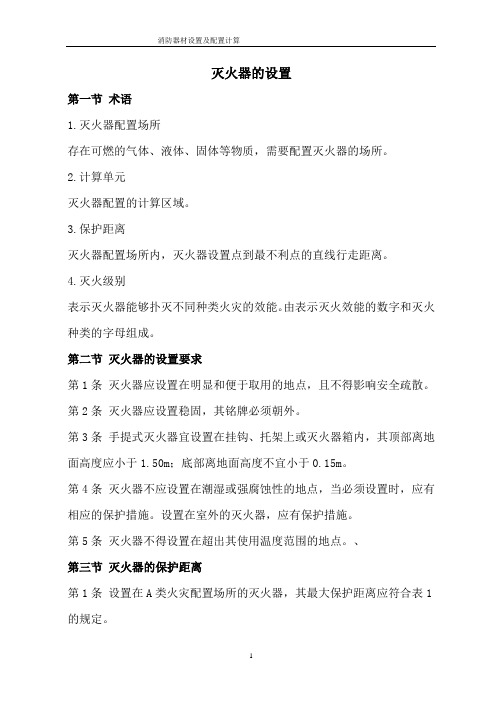

灭火器的设置第一节术语1.灭火器配置场所存在可燃的气体、液体、固体等物质，需要配置灭火器的场所。
2.计算单元灭火器配置的计算区域。
3.保护距离灭火器配置场所内，灭火器设置点到最不利点的直线行走距离。
4.灭火级别表示灭火器能够扑灭不同种类火灾的效能。
由表示灭火效能的数字和灭火种类的字母组成。
第二节灭火器的设置要求第1条灭火器应设置在明显和便于取用的地点，且不得影响安全疏散。
第2条灭火器应设置稳固，其铭牌必须朝外。
第3条手提式灭火器宜设置在挂钩、托架上或灭火器箱内，其顶部离地面高度应小于1.50m；底部离地面高度不宜小于0.15m。
第4条灭火器不应设置在潮湿或强腐蚀性的地点，当必须设置时，应有相应的保护措施。
设置在室外的灭火器，应有保护措施。
第5条灭火器不得设置在超出其使用温度范围的地点。
、第三节灭火器的保护距离第1条设置在A类火灾配置场所的灭火器，其最大保护距离应符合表1的规定。
A类火灾配置场所灭火器最大保护距离(m) 表1第2条设置在B类火灾配置场所的灭火器，其最大保护距离应符合表2的规定。
B类火灾配置场所灭火器最大保护距离(m) 表2第3条设置在C类火灾配置场所的灭火器，其最大保护距离应按本规范第2条规定执行。
第4条设置在可燃物露天堆场，甲、乙、丙类液体贮罐，可燃气体贮罐的灭火器配置场所的灭火器，其最大保护距离应按国家现行有关标准、规范的规定执行。
灭火器配置的设计计算第1条灭火器配置场所的计算单元应按下列规定划分：一、灭火器配置场所的危险等级和火灾种类均相同的相邻场所，可将一个防火分区作为一个计算单元；二、灭火器配置场所的危险等级或火灾种类不相同的场所，应分别作为一个计算单元。
第2条灭火器配置场所的保护面积计算应符合下列规定：一、建筑工程按使用面积计算；二、可燃物露天堆垛，早、乙、丙类液体贮罐，可燃气体贮罐按堆垛、贮罐占地面积计算。
第3条灭火器配置场所所需的灭火级别应按下式计算：Q=KS/U (6.0.3) 式中：Q –––灭火配置场所的灭火级别，A或B；S –––灭火配置场所的保护面积，m2；U –––A类火灾或B类火灾的灭火器配置场所相应危险等级的灭火器配置基准，m2/A或m2/B；K –––修正系数。

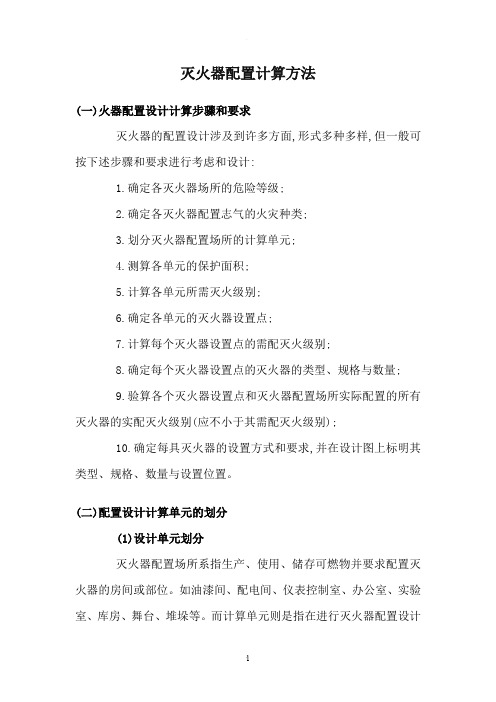

灭火器配置计算方法(一)火器配置设计计算步骤和要求灭火器的配置设计涉及到许多方面,形式多种多样,但一般可按下述步骤和要求进行考虑和设计:1.确定各灭火器场所的危险等级;2.确定各灭火器配置志气的火灾种类;3.划分灭火器配置场所的计算单元;4.测算各单元的保护面积;5.计算各单元所需灭火级别;6.确定各单元的灭火器设置点;7.计算每个灭火器设置点的需配灭火级别;8.确定每个灭火器设置点的灭火器的类型、规格与数量;9.验算各个灭火器设置点和灭火器配置场所实际配置的所有灭火器的实配灭火级别(应不小于其需配灭火级别);10.确定每具灭火器的设置方式和要求,并在设计图上标明其类型、规格、数量与设置位置。
(二)配置设计计算单元的划分(1)设计单元划分灭火器配置场所系指生产、使用、储存可燃物并要求配置灭火器的房间或部位。
如油漆间、配电间、仪表控制室、办公室、实验室、库房、舞台、堆垛等。
而计算单元则是指在进行灭火器配置设计过程中,考虑了火灾种类、危险等级和是否相邻等因素后,为便于设计而进行的区域划分。
一个计算单元可以是只含有一个灭火器配置场所;也可以是含有若干个灭火器配置场所,但此时应将该若干个灭火器配置场所看作为一个整体来考虑保护面积、保护距离和灭火器配置数量等。
显然,对于不相邻的灭火器配置场所,应分别作为一个计算单元进行灭火器的配置设计计算。
但对于危险等级和火灾种类都相同的相邻配置场所,或危险等级和火灾种类有一个不相同的相邻配置场所,应按以下两条规定划分:1.灭火器配置场所的危险等级和火灾种类均相同的相邻场所,可将一个楼层或一个防火分区作为一个计算单元。
2.灭火器配置场子所的危险或火灾种类不相同的场所,应分别作为一个计算单元。
(2)单元需保护面积的计算在划分灭火器配置场所后,还需对保护面积进行计算。
对灭火器配置场所(单元)需用灭火器保护面积计算,规定如下:1.建筑工程按使用面积进行计算;2.可燃物露天堆垛,甲、乙、丙类液体储罐,可燃气体储罐按堆垛、储罐的占地面积进行计算。
厂房配备灭火器数量标准
根据厂房面积以及厂房内的物品放置相应类型的灭火器，1200平米的厂房一般放置10到15个3KG的灭火器。
厂房灭火器配置数量：
厂房等人员非密集场所，应当每50平方米配置一个灭火器。
如果厂房是正方形或者长方形的话，建议配置5-6个5公斤的干粉灭火器。
记住在厂房门口最少配置有2个。
所有灭火器必须悬挂于墙壁上，离地面最少20公分以上。
灭火器配置要求：
1、灭火器应设置在明显和便于取用的地点，且不得影响安全疏散。
2、灭火器应设置稳固，其铭牌必须朝外。
3、手提式灭火器宜设置在挂钩、托架上或灭火器箱内，其顶部离地面高度应小于1.50m ，底部离地面高度不宜小于0.15m 。
4、灭火器不应设置在潮湿或强腐蚀性的地点，当必须设置时，应有相应的保护措施。
设置在室外的灭火器，应有保护措施。
5、灭火器不得设置在超出其使用温度范围的地点。
车间灭火器配置计算1、一般要求1）一个计算单元内配置的灭火器数量不得少于2具。
2）每个设置点的灭火器数量不宜多于5具。
3）当住宅楼每层的公共部位建筑面积超过IOO时，应配置1具IA的手提式灭火器；每增加IOOnI2时，增配1具IA的手提式灭火器。
4）灭火器设置点的位置和数量应根据灭火器的最大保护距离确定，并应保证最不利点至少在1具灭火器的保护范围内。
5）灭火器配置设计的计算单元应按下列规定划分：当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。
当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。
同一计算单元不得跨越防火分区和楼层。
6）计算单元保护面积的确定应符合下列规定：建筑物应按其建筑面积确定。
可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐的占地面积确定。
2、配置计算1）计算单元的最小需配灭火级别应按下式计算：Q=K*S∕U式中Q-计算单元的最小需配灭火级别（A或B）。
s-计算单元的保护面积（行）。
U-A类或B类火灾场所单位灭火级别最大保护面积（肝/A或nf/B）。
K-修正系数。
2）修正系数（K）：未设室内消火栓系统和灭火系统,K取L0。
设有室内消火栓系统,K取0.9。
设有灭火系统,K取0.7。
设有室内消火栓系统和灭火系统,K取0.5。
可燃物露天堆场；甲、乙、丙类液体储罐区；可燃气体储罐区,K取0.3。
3）歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算：Q=l.3K*S∕U4）计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：Qe=Q∕N式中Qe-计算单元中每个灭火器设置点的最小需配灭火级别（A或B）oN-计算单元中的灭火器设置点数（个）。
一般场所的灭火器配置计算方法举例计算步骤：1、确定灭火器配置场所的火灾类别（对应A、B、C类火灾）和危险等级（查表《建筑灭火器配置设计规范》附录）2、划分计算单元，简单按一层一个单元，或按防火分区、不同功能场所划分，并得出计算单元面积（注意不能跨越楼层或防火分区）3、计算单元最小灭火级别（Q）,取计算值的小数点之后的数字要求只进不舍,并进位成正整数（例如计算值为2.2,取整数3）4、根据相应危险级别的最大保护距离（查表）合理设置灭火器配置点数，保证最不利点至少在1具灭火器的保护范围内5、确定每个配置点灭火器的灭火级别及配置数量计算公式：单元最小灭火级别Q（A或B）=K（修正系数，查表）X设置灭火器场所的单元面积（nf）÷火灾类别的灭火级别最大保护面积（查表，∏f∕A或∏f∕B）举例：计算单元面积为IOoOm2,建筑内仅设消火栓，保护场所为A类中危险级，那么Q=0.9×1000÷75=12（A）,如果设置3个配置点（配合A类中危险级场所保护最大保护距离20m）,那每个配置点灭火级别为12÷3=4（A）,则可根据灭火级别确定每个配置点的灭火器数量，即2具2A灭火器。
十一、应用举例一栋三层楼的电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80米，宽36米，一层设有室内消火栓和自动喷淋灭火系统，二、三层只设有室内消火栓，请对此栋建筑进行灭火器的配置。
配置步骤如下：1、确定危险等级：经查表可得，一、二、三层电子库房及厂房均为中危险级。
2、确定火灾种类：一、二、三层电子库房及厂房均为A类固体物质火灾。
3、确定计算单元（配置单元）：一层电子库房及二、三层电子厂房，每层各作为一个计算单元，共有三个计算单元。
4、测算各单元保护面积：（1）一层电子库房的使用面积为：S1=80×36=2880 m2；（2）二层电子厂房的使用面积为：S2=80×36=2880 m2；（3）三层电子厂房的使用面积为：S3=80×36=2880 m2。
5、计算各单元所需灭火级别根据灭火级别的计算公式Q=K*S/U可知，还须确定各楼层的K值和U值。
由于一层电子库房设有室内消火栓和自动喷淋灭火系统，故一层K1=0.3；由于二、三层电子厂房只设有室内消火栓，故二、三层K2= K3= 0.7。
由于一层电子库房及二、三层电子厂房均为“中危险级场所A类火灾”，故一、二、三层的灭火器配置基准值U1=U2=U3=15m2/A。
由此可求得各楼层所需的灭火级别分别为：一层电子库房的灭火级别：Q1=K1*S1/U1=0.3×2880/15=57.6A；二层电子厂房的灭火级别：Q2=K2*S2/U2=0.7×2880/15=134.4A；三层电子厂房的灭火级别：Q3=K3*S3/U3=0.7×2880/15=134.4A。
新厂房:0.3*25000/15=500A6、确定各单元的灭火器设置点（用N表示）各层均按照“中危险级场所、A类火灾、手提式灭火器”考虑，经查表可知，每点最大保护距离为20米，再根据各层“长80米，宽36米”的尺寸指标，可算得各层的灭火器设置点数为：N1=N2=N3=（80/20）×（36/20）=4×1.8=7.2≈8N=200/20*128/20=647、计算每个灭火器设置点的灭火级别（用Qe表示）可由公式Qe=Q/N计算得出各层每个灭火器设置点的灭火级别：（1）一层电子库房每个设置点的灭火级别为：Qe1=Q1/N1=57.6/8=7.2 A（2）二层电子厂房每个设置点的灭火级别为：Qe2=Q2/N2=134.4/8=16.8 A（3）三层电子厂房每个设置点的灭火级别为：Qe3=Q3/N3=134.4/8=16.8 AQ=500/64=7.8A8、确定每个设置点灭火器的类型、规格与数量（1）灭火器类型的选择：通常情况下，我们选择均可适用于A、B、C 类火灾及电气类火灾的“磷酸铵盐干粉灭火器”；（2）灭火器的数量：可由Qe 值和“每具灭火器最小配置灭火级别”相除计算得出，按照“中危险级场所A类火灾”考虑，“每具灭火器最小配置灭火级别”可取“5A”值，由此可算得各层灭火器的数量分别为：一层电子库房每个设置点的数量为：Qe1/5A=7.2A/5A=1.44≈2；二层电子厂房每个设置点的数量为：Qe2/5A=16.8A/5A=3.36≈4；三层电子厂房每个设置点的数量为：Qe3/5A=16.8A/5A=3.36≈4；QE=7.8/5A=1.562=264*2=128 150个灭火器 2个干粉灭火器(手推)（3）各层灭火器配置方案由以上各步骤的计算结果，再参考灭火器的产品标准GB 4351-1997综合考虑后，对此三层楼的电子厂房作出如下灭火器配置方案：一层电子库房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置2具型号为MFZL4磷酸铵盐干粉灭火器；二层电子厂房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置4具型号为MFZL4磷酸铵盐干粉灭火器；三层电子厂房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置4具型号为MFZL4磷酸铵盐干粉灭火器。
厂房灭火器配置标准
一、计算单元划分
在厂房灭火器的配置中，首先需要将建筑物划分为若干个计算单元。
每个计算单元可视为一个独立的灭火区域，具有单独的火灾危险性。
计算单元的划分应遵循以下原则：
1. 同一建筑内的生产、储存物品火灾危险性应相同。
2. 同一计算单元内生产、储存物品火灾危险性应相同。
3. 灭火器设置点的位置和数量应根据计算单元的面积和危险性确定。
二、灭火器数量
在每个计算单元内，需要配置一定数量的灭火器。
灭火器的数量应按照《建筑灭火器配置设计规范》进行计算。
以下是一些常见的厂房灭火器配置数量计算方法：
1. 对于A类火灾（固体物质火灾），每个计算单元内的灭火器数量不应少于2个，每个灭火器设置点的灭火器数量不宜多于5具。
2. 对于B类火灾（液体、可熔化固体物质火灾），每个计算单元内的灭火器数量不应少于2个，每个灭火器设置点的灭火器数量不宜多于4具。
3. 对于C类火灾（气体火灾），每个计算单元内的灭火器数量不应少于2个，每个灭火器设置点的灭火器数量不宜多于3具。
4. 对于D类火灾（金属火灾），每个计算单元内的灭火器数量不应少于3个，每个灭火器设置点的灭火器数量不宜多于2具。
需要注意的是，对于不同危险等级的计算单元，灭火器的配置数量应按危险等级较高的单元进行配置。
同时，还应根据计算单元的实际情况，选择适当的灭火器和设置位置，以满足灭火效果和安全要求。
灭火器的配置与计算
§1.火灾的分类和灭火器配置场所的危险等级：
一、火灾的分类（即根据火灾中燃烧物质的特征进行分类。
按国家标准(GBl40一90)可分为ABCDE五类。
）
A类火灾──指固体可燃物质的火灾，如:木材、纸张、棉。
B类火灾──指可燃液体和可熔化的固体物质火灾，如汽油、煤油、甲醇、乙醇、苯、石蜡等;
C类火灾──指可燃气体火灾，如：煤气、天然气、氢气、甲烷等;
D类火灾──指易燃、可燃金属火灾，如钾、钠、镁、铝等;
E类火灾──指带电物体燃烧的火灾。
二、灭火器配置场所的危险等级:
1.工业建筑灭火器配置场所的危险等级根据其生产、使用贮存物品的火灾危险性、可燃物数量、
火灾蔓延速度以及扑救难易程度等因素，划分为三级:
a·严重危险级:火灾危险性大、可燃物多，起火后蔓延迅速或容易造成重大火灾损失的场所;
b·中危险级:火灾危险性较大，可燃物较多，起火后蔓延较迅速的场所;
c．轻危险级:火灾危险性较小，可燃物较少，起火后蔓延较缓慢的场所;
(工业建筑灭火器配置场所危险等级举例见表一表二表三)
2.民用建筑灭火器配置场所危险等级根据其使用性质火灾危险性、可燃物数量、火灾蔓延速度以及扑救难易程度等因素，划分为三级。
a·严重危险级:功能复杂、用电用火多、设备贵重、火灾危险大，可燃物多，起火后蔓延迅速或容易造成重大火灾损失的场所;
b·中危险级:用火用电较多，火灾危险性较大，可燃物较多，起火后蔓延较迅速的场所;
c·轻危险级:用火用电较少，火灾危险性较小，可燃物较少，起火后蔓延较缓慢的场所。
(民用建筑灭火器配置场所危险等级举例见表四表五)
三、灭火器灭火级别:
国家标准依据灭火剂的适用性，将灭火器的灭火级别确定为A.B两个类别，即灭A类火灾和B 类火灾的能力，它是按国家标准规定的试验方式来决定的。
(见表六)
C类火灾应按B类火灾执行，E类火灾原则按A 类火灾规定执行。
灭火器灭火级别应由数字和字母组成，数字表示级别大小，字母表示适用扑救火灾的种类。
§2．灭火器的选择
一、灭火器应按下列因素选择:
1．灭火器配置场所火灾种类;
2·灭火有效程度;
3·对保护物品的污损程度;
4．设置点环境温度;
5·使用灭火器人员的素质。
二、选择:(灭火器的适用性见表六)
A类火灾场所应选择：水型灭火器、磷酸铵盐（ABC）干粉灭火器、泡沫灭火器
B 类火灾场所应选择：泡沫灭火器、碳酸氢钠干粉灭火器、磷酸铵盐干粉灭火器、二氧化碳灭火器、
极性溶剂的B类火灾场所应选择灭B类火灾的抗溶性灭火器。
C类火灾场所应选择：磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器
D类火灾场所应选择：扑灭金属火灾的专用灭火器。
E类火灾场所应选择：磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器，但不得选用装有金属喇叭喷筒的二氧化碳灭火器。
非必要场所不应配置卤代烷灭火器。
非必要场所的举例见本规范附录F。
必要场所可配置卤代烷灭火器。
三、在同一场所当选用同一类型灭火器时，宜选用相同类型和操作方法的灭火器,当选用两种或两种以上类型灭火器时，应采用灭火剂相容和通用型灭火器.
§3.灭火器的配制
一、灭火器的配制基准
二、配制要求
a.地下建筑灭火器配置数量应按其相应的地面建筑的规定增加30%;
b.设有消火栓的场所，可相应减少30%;
c．设有灭火系统的场所，可相应减少50%;
c.设有消火栓和灭火系统的场所，可相应减少70%;
e.可燃场露天堆垛，甲、乙、丙类液体贮罐，可燃气体贮罐场所，可相应减少70%;
§4．灭火器配制设计计算
一、有关计算的规定:
(一)计算单元的划分
1.配置场所火灾种类和危险等级均相同的相邻场所，可将一个楼层和一个防火分区作为一个计算单元;
2.配置场所火灾种类或危险等级不相同的场所，应分别作为一个计算单元。
(二)配置场所保护面积计算:
1.建筑工程应按使用面积计算。
2.可燃物露天堆垛，甲、乙、两类液体贮罐，可燃气体贮罐应按堆垛、贮罐占地面积计算。
二、计算公式
(一)配置场所灭火级别计算公式：
S
Q=K
U
Q──配置场所所需灭火级别，A或B。
S──灭火器配置场所的保护面积，M2。
U──A类或B类火灾的配置场所相应危险等级的灭火器配置基准，M2/A 或M2/B。
（查表九、表十）K──无消火栓和灭火系统的K=1.O；
有消火栓的K=0.7；
有灭火系统的K=0.5；
同时有消火栓和灭火系统的或为可燃物露天堆垛，甲、乙、丙液体贮罐，可燃气体贮罐K=0.3。
(二)地下建筑灭火器配置场所灭火级别:
S
Q=1.3 K
U
(三)灭火器配置场所每个设置点灭火级别的计算，公式:
Q
Q e=K
N
Q e──配置场所每个设置点灭火级别，A或B
N──灭火器配置场所中设置点的数量。
灭火器的配置设计计算应按下列程序进行：
一、确定各配置场所的危险等级;
二、确定各配置场所的火灾种类;
三、划分灭火器配置场所的计算单元;
四、测算各单元的保护面积;
五、确定各单元的灭火器设置点;
六、计算各单元所需灭火级别;
七、计算每个灭火器设置点的灭火级别;
八、确定每个设置点灭火器的类型、规格与数量;
九、验算各配置点和各单元实际配置的所有灭火器的灭火级别(应不小于计算值)
十、确定每具灭火器的设置方式和要求，在设计图上标明其类型、规格、数量与设置位置。
