下载文档原格式

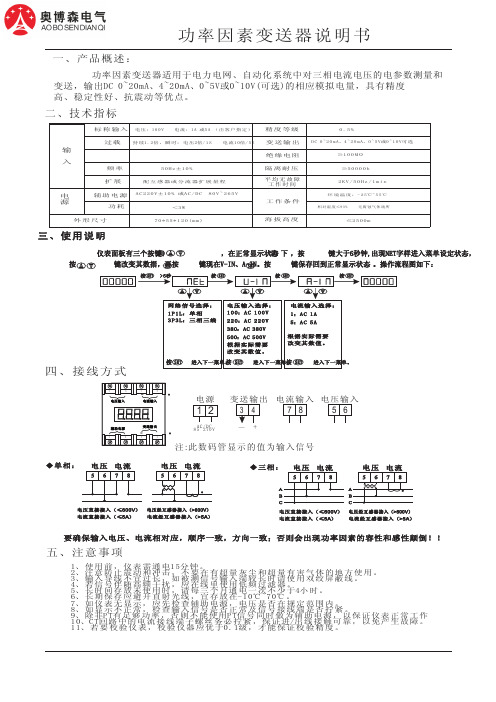

一、 功能功能：三相功率变送器是一种将被测电量参数（有功功率、无功功率）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。
产品符合国标GB/T 13850-1998。
二、 规格规格：BS4P 三相有功功率变送器 BS4Q 三相无功功率变送器 BS4P-Y 三相四线有功功率变送器 BS4Q-Y 三相四线无功功率变送器三、技术技术性性能电路类型 BS4PBS4QBS4P –YBS4Q-Y标称输入电流1A 、5A ；电压57V 、100V 、220V 、380V 过 量 程 持续：1.2倍；瞬时：电流10倍/5秒，电压2倍/1秒频 率 50Hz(60、400Hz 按需)输入吸收功率 1V A标称 值0 ~ 20mA 、4 ~ 20mA 或0~10V负载电阻 电流输出时：R L ≤600Ω；电压输出时：R L ≥5 k Ω最大输出信号 额定值30mA 输出纹波 不大于2倍的基本误差值输出响应时间300ms辅助电源 AC 、DC 80V~270V ，DC24V、48V(订货时须说明)电源功 耗 5V A(AC) 精度等级 0.5级 绝缘强度2kV/50Hz/1min四、外形尺寸:五、安装方式安装方式：可固定安装在35mm 的标准DIN 轨道上。
六、接线方式:三相三线三相四线注: “*”为电流进线端七、、注意事项注意事项：1. 信号输入变送输出的接线一定要正确。
2. 若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
3. 无标准仪器及非专业人员切勿拆开。
八、保修说明:1. 本产品保修期为一年。
2. 一年内，出现质量问题，原因在于我方的，免维修费用，使用不当造成的，酌收元件成本及运费。
3. 超过保修期的，将根据实际情况收部分维修费用。
扬州新菱电器仪表有限公司地址：扬州市维扬经济开发区小官桥路20号，邮编：225008电话：*************传真：************* E-mail: **********************三相三相功率功率功率变送器变送器变送器 使用说明书扬州新菱电器仪表有限公司。
压力变送器是一种测量压力的仪器仪表，通常用于测量各种流体介质（如气体、液体和蒸汽）的压力。
其功率标准通常取决于所使用的传感器类型和电路设计。
在常见的电流输出型压力变送器中，其功率标准通常为平均功率，具体数值约为1.5W。
这主要是因为电流输出型压力变送器需要将测量得到的压力信号转换为电流信号输出，这个过程需要一定的能量消耗。
此外，为了确保测量精度，压力变送器通常需要进行反复的信号采集和校准，这也需要一定的功耗。
除了电流输出型压力变送器，还有电压输出型和电阻输出型等其他类型的压力变送器。
这些变送器的功率标准可能会有所不同，具体取决于电路设计和生产厂商的规格说明。
一般来说，电压输出型的功率标准通常为2W左右，而电阻输出型则通常没有具体的功率要求。
在实际应用中，压力变送器的电源通常为5V或12V的直流电压，具体的电压值取决于所使用的电路设计和生产厂商的建议。
这种电源电压可以为压力变送器提供所需的能量，使其正常工作。
然而，需要注意的是，过高的电源电压可能会对压力变送器的寿命和精度产生不利影响，因此在实际应用中需要谨慎选择合适的电源电压。
除了电源电压之外，使用环境温度也是影响压力变送器功率的一个重要因素。
如果环境温度过高，可能会导致压力变送器的功耗增加，从而影响其正常工作。
因此，在选择和使用压力变送器时，需要根据实际应用环境来选择合适的型号和规格，并确保其工作环境温度在正常范围内。
总之，压力变送器的功率标准取决于所使用的传感器类型和电路设计。
在选择和使用压力变送器时，需要注意其电源电压和使用环境温度等因素的影响，以确保其正常工作并延长使用寿命。
需要注意的是，随着技术的不断进步和发展，新型的压力变送器可能采用了更先进的电路设计和能源管理技术，使得其功耗更低、性能更优。
因此，在实际应用中需要根据具体的应用场景和需求来选择合适的压力变送器型号和规格。
卧式暗装FP-WA系列风机盘管性能参数表FP-1型号数据项目旧国标FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25 新国标FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238额定风量m3/h 高340 510 680 850 1020 1250 1360 1700 2040 2380 中260 400 520 680 850 940 1150 1400 1500 1600 低180 260 440 460 530 640 680 770 980 1200冷量W 高2000 2800 3500 4500 5300 6600 7400 8500 10600 13300 中1800 2400 3200 3450 4800 6100 6400 7500 8100 11800 低1400 2000 2500 2800 4300 5200 5400 6300 6800 10500热量W 高3000 4200 5250 6750 7950 9900 11100 12750 15900 19950 中2600 3600 4200 5170 7300 9400 10700 11500 14300 18355 低2000 3000 3450 4200 6100 8100 8900 9500 11870 15825标准型噪音dB（A）≤37 ≤39 ≤40 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤55 高静压噪音dB（A）≤42 ≤43 ≤45 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59 ≤59盘管结构型式铜管套高效双翻边铝翅片工作压力MPa 允许最大工作压力1.6MPa水量kg/h 350 500 610 780 920 1150 1280 1480 1830 2300 水压力损失KPa20 24 30 44 54 34 38 40 50 50电机电源单相220V±10V，50HZ±2.5HZ交流数量 1 1 1 1 1 2 2 2 2 2 功率W标准型12 16 20 30 40 25 30 30 50 50 高静压16 20 25 40 50 30 40 40 60 60配管水媒进/出管ZG3/4″内螺纹冷凝水管ZG 4″直接管备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。
可编辑修改精选全文完整版FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
苏州迅鹏仪器仪表有限公司2共1页-第1页电量变送器的输出与二次及一次电量值的对应关系1、电流计算公式电流变送器规格如下：0～5A/4～20mA设定：CT 的二次实际电流为I 2 一次实际电流为I 1 变送器实际输出值为ICT 变比为：B=4000/5=800则: 21I B I ×= , BI I 12= …………(1) 245420I I −=−……………………………………………….(2) 则:162052−=I I , 520162+=I I ………………….(3) 按1式计算的一次电流的大小1620580021−×=×=I I B I 例1:电量变送器输出的电流值为:16.8mA则一次的电流值为: 320016208.16580021=−××=×=I B I 例2:当电流互感器的一次电流为2000A,推算电流变送器的输出值12520800200016520165201612=+×=+×=+=B I I I mA2、频率计算公式电量变送器的型号是：FPF-F1-P -O3/B3校正：48～50～52Hz/4～12～20mA现设：线路频率为F ，变送器实际输出值为I ，则其对应关系为：122050521250−−=−−I F ……………………………………………………….（1） 推出:8400242+−=I F ……………………………………………………….（2） 2244008+−=F I ……………………………………………………….（3） 例1:频率变送器输出的电流值为16.8mA,算出线路的频率值 按公式(2)计算: 51.2Hz 8400248.1628400242=+−×=+−=I F 例2:已知线路的频率为51Hz, 算出频率变送器输出的电流值; 按公式(3)计算: 16mA 2244005182244008=+−×=+−=F I 7(/ )$;苏州迅鹏仪器仪表有限公司共2页-第2页题目：1频率变送器输出的电流值为7.2mA,算出线路的频率值题目2:已知线路的频率为49Hz, 算出频率变送器输出的电流值3、电压计算公式已知电压变送器的型号规格如下:FPV-V1-F1-P2-O3 校正: 0～120V/4～20Ma现设：线路的PT 变比为B=6/0.1kV ，PT 的一次实际电流为U 1 二次实际电流为U 2 变送器实际输出值为I ，变送器的量程系数为:a ,变送器的量程为U,则其对应关系为：2.1100120100===V U a ……………………………………………………….（1） 则一次拓展量U T 程为:kV kV a PT 2.72.16U T =×=×= (2)U T 为实际上的满度设定值，对应20mA二次实际电压为U 2 , 变送器实际输出值为I 的对应关系为:44201202−=−I U …………………………………………….（3） 推出:16)4(1202−=I U …………………………………………….（4） 4120162+=U I …………………………………………….（5） CT 的二次实际电流为U 2 与 一次实际电流为U 1 16)4(1206060221−×=×=×=I U U B U ………………………….（6） 推出: 412060161+×=U I ………………………………………………….（7） 题1:电压变送器输出的电流值为:16.8mA ，计算一次的电压值，及PT 的二次值题2:当PT 的一次电压为6.4kvA,推算电压变送器的输出值, 及PT 的二次值4、功率的计算公式已知电压变送器的型号规格如下:FPW201-V1-A2-F1-P2-O3 校正: 0～866W/4～20mA现设：线路的PT 变比为B I =35/0.1kV ，CT 变比为：B U =150/5,一次实际电流为I, 一次实际电压为U , 一次实际功率为P ,变送器实际输出值为I ，一次功率的量程P t则: P t 即功率的设定值也是视在功率值9.093MW 1503500033=××=×=UI P t (1)三相三线有功功率计算公式：7(/ )$;苏州迅鹏仪器仪表有限公司共3页-第3页）COS I U ）COS I U W W P C C BC A A AB C A φφ−°•++°•=+=30(30(…………………….（2） 当°==0C A φφ,U U U BC AB ==,I I I C A ==时: I U P P t ••==3 三相三线无功功率计算公式：）COS I U ）COS I U W W Q C C AB A A BC C A φφ−°•+−°•=+=90(90(………….………….（3） 当°==60C A φφ,U U U BC AB ==,I I I C A ==时: I U P Q t ••==3从上面的公式(2)、（3）可以看出在知道电压U 和电流I 的情况下,我们不能确定线路的有功功率或无功功率值.如果要比对,则必须使用有功功率表,或无功表比对.168664208664=−=−•I B B PU I ………….….…….……….……….…………….（4） 推出: 16)8664866(I U B B I P ••×−=.……….……….…….………………….（5） 486616+••=I U B B P I (6)对于FPW201-V1-A2-F1-P2-O6 校正: -866～0～866W/4～12～20mA的功率变送器的计算公式如下:8866122086612=−=−•I B B PU I …….…….……….….………………………….（7） 推出:8)12(866I U B B I P ••−=….…….……….….………………………….（8） 128668+••=I U B B P I (9)计算题:1、已知功率变送器的型号规格如下:FPW201-V1-A2-F1-P2-O3 校正: 0～866W/4～20mA现设：线路的PT 变比为B I =110/0.1kV ，CT 变比为：B U =300/5,一次实际电流为I, 一次实际电压为U , 二次线路中并联一只功率表，其显示功率为45.7248MW,求变送器实际输出值I ，一次功率的量程P t2、已知功率变送器的型号规格如下:FPW201-V1-A2-F1-P2-O6 校正: 校正: -866～0～866W/4～12～20mA现设：线路的PT 变比为B I =6/0.1kV ，CT 变比为：B U =4000/5,一次实际电流为I, 一次实际电压为U , 变送器实际输出值I= 4.8 mA ；求二次线路的功率P7(/ )$;苏州迅鹏仪器仪表有限公司。
功率变送器的计算方法功率变送器是一种将电压、电流、频率或标准电阻等输入信号转换为标准电平输出信号的电气设备。
它广泛应用于工业自动化控制系统中，用于测量、监控和控制系统中的功率信号。
功率变送器通常有多种类型和不同的计算方法，下面将详细介绍功率变送器的计算方法。
首先，我们需要了解功率变送器的基本参数，包括输入信号范围、输出信号范围、精度等。
这些参数通常在功率变送器的技术规格书中有详细描述，可以根据这些参数进行计算。
1.计算输入信号范围：输入信号范围是指功率变送器能够接受的输入信号的上下限值。
我们需要根据实际应用中的需求和使用场景来确定输入信号范围。
通常，输入信号范围的计算方法有以下几种：-如果已知输入信号的最大值和最小值，输入信号范围可以直接用这两个值来确定。
-如果已知输入信号的电压或电流等参数，可以根据输出信号的电压或电流等参数来计算输入信号范围。
例如，如果输出信号的范围是4~20mA，可以通过计算得到输入信号的范围。
2.计算输出信号范围：输出信号范围是指功率变送器输出信号的上下限值。
通常，输出信号范围是根据输入信号范围和所需的输出信号范围来计算的。
计算方法有以下几种：-如果已知输入信号范围和输出信号范围的比例关系，可以通过比例关系来计算输出信号范围。
例如，如果输入信号范围是0~10V，输出信号范围是4~20mA，可以通过计算得到输出信号范围。
-如果已知输入信号范围和所需的输出信号范围的具体数值，可以通过插值计算来确定输出信号范围。
3.计算精度：精度是指功率变送器输出信号与输入信号之间的误差。
通常，精度用百分比表示，即输出信号与输入信号之间的百分比误差。
计算方法有以下几种：-如果已知输入信号和输出信号的具体数值，可以通过计算两者之间的差值来确定精度。
例如，如果输入信号是10V，输出信号是4mA，可以计算两者之间的相对误差来确定精度。
-如果已知输入信号范围和输出信号范围的比例关系，可以通过比例关系来计算精度。
防爆温度变送器技术参数1.引言1.1 概述概述部分：防爆温度变送器技术参数防爆温度变送器是一种用于测量和传输温度信号的设备，在一些危险环境中起着关键的作用。
由于在一些特殊的工作场所，如石油化工、矿山等行业中，常常存在着易燃易爆气体或粉尘，因此，传统的温度变送器在这些环境中无法正常工作。
为了满足这些特殊环境的需求，人们开发出了防爆温度变送器。
防爆温度变送器技术参数包括输入信号范围、输出信号范围、精度、稳定性等。
输入信号范围通常指的是温度变送器可以接受的输入信号的范围，常见的有热电偶和热电阻两种。
输出信号范围是指温度变送器输出的模拟电信号或数字信号的范围，常见的有电流信号和电压信号。
精度是指温度变送器输出信号与被测量温度的真实值之间的差异，对于工业自动化控制来说，精度是非常重要的性能指标。
稳定性是指温度变送器在长时间使用过程中输出信号的变化程度，一个好的温度变送器应具有较高的稳定性。
防爆温度变送器具有防爆性能好、工作稳定可靠、抗干扰能力强等优点，可以适应各种恶劣的工作环境。
同时，防爆温度变送器还具有节能环保、安全可靠等特点，被广泛应用于石油化工、电力、冶金等行业。
本文将重点讨论防爆温度变送器的技术参数，通过对比分析不同型号的防爆温度变送器的技术参数，以期为读者提供选择适合自己需求的防爆温度变送器提供参考依据。
同时，我们还将介绍防爆温度变送器的应用领域和发展趋势，以期对相关行业在防爆温度测量方面的发展提供一些借鉴和思考。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍整篇文章的组织架构和内容安排，帮助读者更好地理解文章的组织方式和阅读路径。
本文主要包括以下几个部分：1. 引言：本部分旨在引入防爆温度变送器技术参数的背景和重要性。
首先概述了防爆温度变送器的基本概念和应用领域，然后介绍了本文的文章结构和目的。
2. 正文：本部分是文章的主体部分，详细介绍了防爆温度变送器的技术参数。
在这一部分中，主要包括技术参数1和技术参数2两个小节。
