TTL和CMOS的区别(全面-自己整理)

TTL和CMOS区别及应用特点1.工作原理：TTL（Transistor-Transistor Logic）是由双极晶体管构成的数字逻辑家族。

它使用负反馈电路来实现逻辑门的功能。

TTL电路在逻辑高电平（通常为5V）时使输出引脚与电源连接，逻辑低电平（通常为0V）时使输出引脚与地连接。

2.功耗：TTL电路在逻辑高电平和逻辑低电平时都会消耗功耗，无论是否有电流流过。

由于负反馈线性放大，TTL电路的功耗相对较高，通常比CMOS电路高几倍。

CMOS电路只在切换时才会存在短暂的功耗，因为当CMOS器件处于静止状态时，几乎不会有电流流过它们。

因此，CMOS电路的平均功耗更低，适用于低功耗应用。

3.速度：TTL电路的工作速度相对较快。

这是因为TTL电路是由活动区的双极晶体管构成的，具有较低的输出电阻和快速开关速度。

CMOS电路的工作速度相对较慢，因为它是由MOSFET构成的，具有相对较高的输出电阻和较慢的开关速度。

4.应用特点：TTL适用于需要较高的速度和较低的输出电阻的应用，如计算机接口、射频器件等。

CMOS适用于功耗要求较低并且速度要求不高的应用，如移动设备、嵌入式系统、传感器等。

由于CMOS电路具有较低的功耗和较高的抗噪声能力，它还常用于大规模集成电路（LSI）和微处理器设计。

总结：TTL和CMOS是两种不同类型的数字逻辑电路家族，它们在工作原理、功耗、速度和应用特点上有区别。

TTL适用于需要较高速度和较低输出电阻的应用，CMOS适用于功耗要求较低和抗噪声能力要求较高的应用。

根据具体应用需求，选择适合的电路家族可以提供更好的性能和效率。

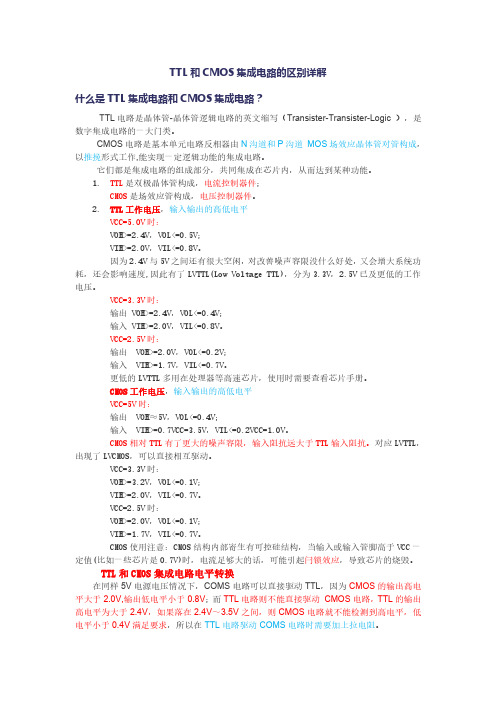

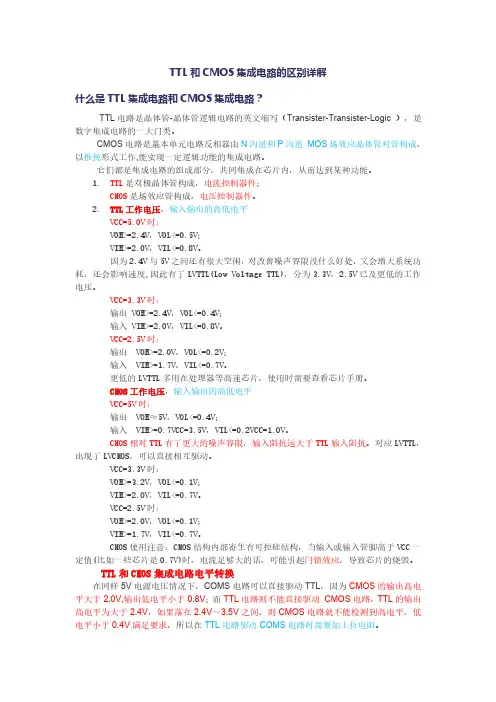

TTL和CMOS集成电路的区别详解什么是TTL集成电路和CMOS集成电路？TTL电路是晶体管-晶体管逻辑电路的英文缩写（Transister-Transister-Logic），是数字集成电路的一大门类。

CMOS电路是基本单元电路反相器由N沟道和P沟道MOS场效应晶体管对管构成，以推挽形式工作,能实现一定逻辑功能的集成电路。

它们都是集成电路的组成部分，共同集成在芯片内，从而达到某种功能。

1.TTL是双极晶体管构成，电流控制器件；CMOS是场效应管构成，电压控制器件。

2.TTL工作电压，输入输出的高低电平VCC=5.0V时：VOH>=2.4V，VOL<=0.5V；VIH>=2.0V，VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限没什么好处，又会增大系统功耗，还会影响速度,因此有了LVTTL(Low Voltage TTL)，分为3.3V，2.5V已及更低的工作电压。

VCC=3.3V时：输出VOH>=2.4V，VOL<=0.4V；输入VIH>=2.0V，VIL<=0.8V。

VCC=2.5V时：输出VOH>=2.0V，VOL<=0.2V；输入VIH>=1.7V，VIL<=0.7V。

更低的LVTTL多用在处理器等高速芯片，使用时需要查看芯片手册。

CMOS工作电压，输入输出的高低电平VCC=5V时：输出VOH≈5V，VOL<=0.4V；输入VIH>=0.7VCC=3.5V，VIL<=0.2VCC=1.0V。

CMOS相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。

对应LVTTL，出现了LVCMOS，可以直接相互驱动。

VCC=3.3V时：VOH>=3.2V，VOL<=0.1V；VIH>=2.0V，VIL<=0.7V。

VCC=2.5V时：VOH>=2.0V，VOL<=0.1V；VIH>=1.7V，VIL<=0.7V。

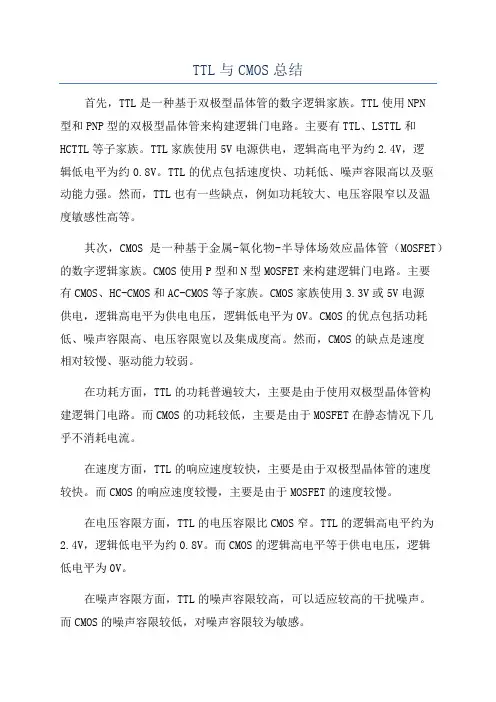

TTL与CMOS总结首先，TTL是一种基于双极型晶体管的数字逻辑家族。

TTL使用NPN型和PNP型的双极型晶体管来构建逻辑门电路。

主要有TTL、LSTTL和HCTTL等子家族。

TTL家族使用5V电源供电，逻辑高电平为约2.4V，逻辑低电平为约0.8V。

TTL的优点包括速度快、功耗低、噪声容限高以及驱动能力强。

然而，TTL也有一些缺点，例如功耗较大、电压容限窄以及温度敏感性高等。

其次，CMOS是一种基于金属-氧化物-半导体场效应晶体管（MOSFET）的数字逻辑家族。

CMOS使用P型和N型MOSFET来构建逻辑门电路。

主要有CMOS、HC-CMOS和AC-CMOS等子家族。

CMOS家族使用3.3V或5V电源供电，逻辑高电平为供电电压，逻辑低电平为0V。

CMOS的优点包括功耗低、噪声容限高、电压容限宽以及集成度高。

然而，CMOS的缺点是速度相对较慢、驱动能力较弱。

在功耗方面，TTL的功耗普遍较大，主要是由于使用双极型晶体管构建逻辑门电路。

而CMOS的功耗较低，主要是由于MOSFET在静态情况下几乎不消耗电流。

在速度方面，TTL的响应速度较快，主要是由于双极型晶体管的速度较快。

而CMOS的响应速度较慢，主要是由于MOSFET的速度较慢。

在电压容限方面，TTL的电压容限比CMOS窄。

TTL的逻辑高电平约为2.4V，逻辑低电平为约0.8V。

而CMOS的逻辑高电平等于供电电压，逻辑低电平为0V。

在噪声容限方面，TTL的噪声容限较高，可以适应较高的干扰噪声。

而CMOS的噪声容限较低，对噪声容限较为敏感。

总的来说，TTL和CMOS在不同方面有各自的优势和缺点。

TTL适用于对速度和驱动能力要求较高的场景，例如高速计数器、时序电路等。

CMOS适用于需要低功耗和高集成度的场景，例如微处理器、存储器等。

此外，随着技术的不断进步，TTL和CMOS也得到了改进和发展。

例如，低功耗TTL（LSTTL）是TTL的改进版本，使用低功耗技术降低功耗。

TTL和CMOS区别及应用特点TTL和CMOS是两种不同类型的数字逻辑家族，它们有着不同的特点和应用场景。

本文将介绍TTL和CMOS的区别及各自的应用特点。

一、 TTL和CMOS的概述TTL全称为Transistor-Transistor Logic（晶体管数字逻辑），是最早的数字逻辑家族之一，采用的是BJT（双极型晶体管）实现逻辑功能。

而CMOS全称为Complementary Metal-Oxide-Semiconductor（互补金属氧化物半导体），则是后来才出现的一种数字逻辑家族，采用的是MOS（金属氧化物半导体）实现逻辑功能。

TTL的工作电压一般为5V，CMOS的工作电压则为3-15V不等。

由于TTL采用的是BJT技术，因此其功耗较高，同时也具有一定的抗干扰能力。

而CMOS采用MOS技术，功耗极低，但对于干扰较为敏感。

1、工作电压不同TTL和CMOS的最大区别在于工作电压，前者一般为5V，后者则为3-15V不等，这决定了它们在电路设计中的应用场景和特点。

2、功耗不同TTL采用的是BJT技术，其输出电路需要消耗大量电流，因此功耗相对较高；而CMOS采用MOS技术，其输出电路绝缘性能更好，所需电流较小，因此功耗非常低。

3、噪声抑制能力不同TTL的家族是由电晕放电技术发展而来，因此具有很好的噪声抑制能力。

而CMOS则因硅晶管噪声抑制性能较差，对外部噪声干扰比较敏感。

4、时钟速度不同由于CMOS的输出电路不需要消耗大量电流，延时较低，因此在高速电路设计中具有很大的优势。

而TTL的输出电路需要消耗许多电流，且由于BJT的响应速度比较慢，因此在高速电路中相对劣势。

1、 TTL的应用特点TTL适合在逻辑复杂度比较低、工作频率不高的数字电路设计中使用。

由于TTL具有很好的噪声抑制能力，因此可以用于工作环境噪声比较大的场合，比如工厂自动化等领域。

CMOS适用于逻辑复杂度较高、工作频率较高的数字电路设计中。

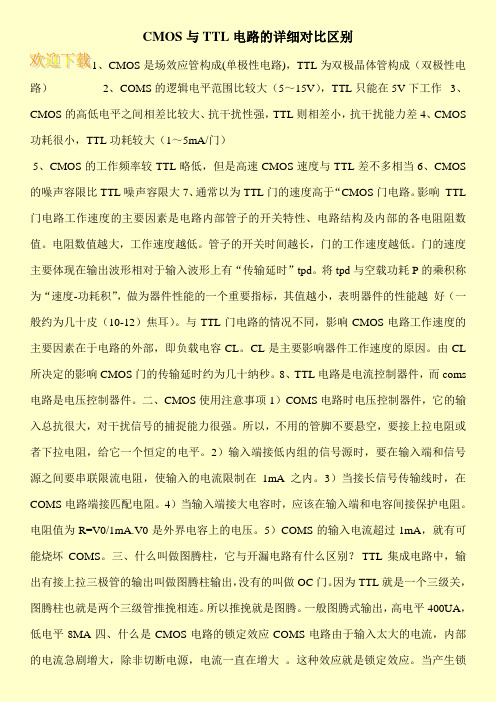

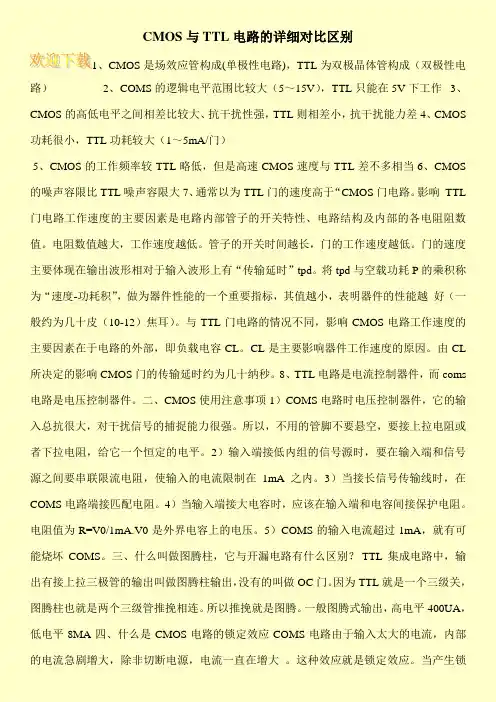

CMOS与TTL电路的详细对比区别1、CMOS是场效应管构成(单极性电路)，TTL为双极晶体管构成（双极性电路）2、COMS的逻辑电平范围比较大（5～15V），TTL只能在5V下工作3、CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差4、CMOS 功耗很小，TTL功耗较大（1～5mA/门）5、CMOS的工作频率较TTL略低，但是高速CMOS速度与TTL差不多相当6、CMOS 的噪声容限比TTL噪声容限大7、通常以为TTL门的速度高于“CMOS门电路。

影响TTL 门电路工作速度的主要因素是电路内部管子的开关特性、电路结构及内部的各电阻阻数值。

电阻数值越大，工作速度越低。

管子的开关时间越长，门的工作速度越低。

门的速度主要体现在输出波形相对于输入波形上有“传输延时”tpd。

将tpd与空载功耗P的乘积称为“速度-功耗积”，做为器件性能的一个重要指标，其值越小，表明器件的性能越好（一般约为几十皮（10-12）焦耳）。

与TTL门电路的情况不同，影响CMOS电路工作速度的主要因素在于电路的外部，即负载电容CL。

CL是主要影响器件工作速度的原因。

由CL 所决定的影响CMOS门的传输延时约为几十纳秒。

8、TTL电路是电流控制器件，而coms 电路是电压控制器件。

二、CMOS使用注意事项1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。

所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。

2）输入端接低内组的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。

3）当接长信号传输线时，在COMS电路端接匹配电阻。

4）当输入端接大电容时，应该在输入端和电容间接保护电阻。

电阻值为R=V0/1mA.V0是外界电容上的电压。

5）COMS的输入电流超过1mA，就有可能烧坏COMS。

三、什么叫做图腾柱，它与开漏电路有什么区别？ TTL集成电路中，输出有接上拉三极管的输出叫做图腾柱输出，没有的叫做OC门。

TTL和CMOS的区别TTL和COMS电平比较：(一)TTL高电平3.6~5V，低电平0V~2.4VCMOS电平Vcc可达到12VTTL电路不使用的输入端悬空为高电平另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

(二)TTL电平是5V，CMOS电平一般是12V。

因为TTL电路电源电压是5V，CMOS电路电源电压一般是12V。

5V的电平不能触发CMOS电路，12V的电平会损坏TTL电路，因此不能互相兼容匹配。

(三)TTL电平标准输出 L： <0.8V ； H：>2.4V。

输入 L： <1.2V ； H：>2.0VTTL器件输出低电平要小于0.8V，高电平要大于2.4V。

输入，低于1.2V就认为是0，高于2.0就认为是1。

CMOS电平：输出 L： <0.1*Vcc ； H：>0.9*Vcc。

输入 L： <0.3*Vcc ； H：>0.7*Vcc.TTL和COMS电路比较：TTL CMOSTTL电路是电流控制器件，而coms电路是电压控制器件。

TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25--50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象总体特性比较：1.CMOS是场效应管构成，TTL为双极晶体管构成S的逻辑电平范围比较大（5～15V），TTL只能在5V下工作3.CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差4.CMOS功耗很小，TTL功耗较大（1～5mA/门）5.CMOS的工作频率较TTL略低，但是高速CMOS速度与TTL差不多相当。

3、COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。

这种效应就是锁定效应。

什么是TTL电平和CMOS电平?ttl电平和cmos电平区别和比较1、TTL电平(什么是TTL电平)：TTL电平信号被利用的最多是由于通常数据表示采纳二进制规定，+5V等价于规律“1”，0V等价于规律“0”，这被称做TTL(晶体管-晶体管规律电平)信号系统，这是计算机处理器掌握的设备内部各部分之间通信的标准技术。

TTL电平信号对于计算机处理器掌握的设备内部的数据传输是很抱负的，首先计算机处理器掌握的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路;再者，计算机处理器掌握的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满意这个要求。

TTL型通信大多数状况下，是采纳并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于牢靠性和成本两面的缘由。

由于在并行接口中存在着偏相和不对称的问题，这些问题对牢靠性均有影响。

TTL电路不使用的输入端悬空为高电平。

输出高电平2.4V,输出低电平0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平=2.0V，输入低电平=0.8V，噪声容限是0.4V。

2、CMOS电平：1规律电平电压接近于电源电压，0规律电平接近于0V。

而且具有很宽的噪声容限。

CMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc。

CMOS电路不使用的输入端不能悬空，会造成规律混乱。

另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

3、电平转换电路：由于TTL和COMS的凹凸电平的值不一样(ttl 5v==cmos 3.3v)，所以相互连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。

哈哈4、OC门，又称集电极开路与非门门电路，Open Collector(Open Drain)。

TTL电平与CMOS电平的区别1.TTL电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

2.CMOS电平：’1’逻辑电平电压接近于电源电压，’0’逻辑电平接近于0V。

噪声容限很大3.电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换.4.功耗TTL门电路的空载功耗与CMOS门的静态功耗相比，是较大的，约为数十毫瓦（mw）而后者仅约为几十纳(10-9)瓦；在输出电位发生跳变时（由低到高或由高到低）,TTL和CMOS门电路都会产生数值较大的尖峰电流，引起较大的动态功耗。

5.速度通常以为TTL门的速度高于“CMOS门电路。

影响TTL门电路工作速度的主要因素是电路内部管子的开关特性、电路结构及内部的各电阻阻数值。

电阻数值越大，工作速度越低。

管子的开关时间越长，门的工作速度越低。

门的速度主要体现在输出波形相对于输入波形上有“传输延时”tpd。

将tpd与空载功耗P的乘积称为“速度-功耗积”，做为器件性能的一个重要指标，其值越小，表明器件的性能越好（一般约为几十皮（10-12）焦耳）。

与TTL门电路的情况不同，影响CMOS电路工作速度的主要因素在于电路的外部，即负载电容CL。

CL是主要影响器件工作速度的原因。

由CL所决定的影响CMOS门的传输延时约为几十纳秒。

S电路的使用注意事项1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。

所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。

2）输入端接低内组的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。

3）当接长信号传输线时，在COMS电路端接匹配电阻。

TTL与CMOS电路的区别1. TTL电平：输出高电平>2.4V，输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

2 .CMOS电平：'1' 逻辑电平电压接近于电源电压，'0' 逻辑电平接近于0V。

而且具有很宽的噪声容限。

3. 电平转换电路：因为TTL和CMOS的高低电平的值不一样（COMS的逻辑电平范围比较大（5～15V），TTL只能在5V下工作），所以互相连接时需要电平的转换：就是用两个电阻对电平分压。

4.OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。

否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。

5.TTL和COMS电路比较：1）TTL电路是电流控制器件，为双极晶体管构成（双极性电路）；而CMOS电路是电压控制器件，是场效应管构成(单极性电路)。

2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大；COMS电路的速度慢，传输延迟时间长(25-50ns)，但功耗低。

但是高速CMOS速度与TTL差不多相当。

3）CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差4）影响 TTL门电路与CMOS电路工作速度的主要因素：影响TTL门电路工作速度的主要因素：工作速度是电路内部管子的开关特性、电路结构及内部的各电阻阻数值。

电阻数值越大，工作速度越低。

管子的开关时间越长，门的工作速度越低。

门的速度主要体现在输出波形相对于输入波形上有“传输延时”tpd。

将tpd与空载功耗P的乘积称为“速度-功耗积”，做为器件性能的一个重要指标，其值越小，表明器件的性能越好（一般约为几十皮（10-12）焦耳）。

与TTL门电路的情况不同，影响CMOS电路工作速度的主要因素：在于电路的外部，即负载电容CL。

TTL电平和CMOS电平的区别1.TTL电平：输出高电平>2.4V,输出低电平=2.0V，输入低电平1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。

而且具有很宽的噪声容限。

3.电平转换电路：因为TTL和COMS的高低电平的值不一样,所以互相连接时需要电平的转换：就是用两个电阻对电平分压!4.TTL和COMS电路比较：（1）TTL电路是电流控制器件，而coms电路是电压控制器件。

（2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

（3）COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。

这种效应就是锁定效应。

当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。

防御措施：（1）在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。

（2）芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。

（3）在VDD和外电源之间加线流电阻，即使有大的电流也不让它进去。

（4）当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启COMS电路得电源，再开启输入和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭COMS5.兼容性：CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

所以，用TTL电平在条件允许下他们就可以兼容。

要注意到他们的驱动能力是不一样的，CMOS的驱动能力会大一些，有时候TTL的低电平触发不了CMOS电路，有时CMOS的高电平会损坏TTL电路，在兼容性上需注意。

注：1.CMOS是场效应管构成，TTL为双极晶体管构成S的逻辑电平范围比较大（5～15V），TTL只能在5V下工作3.CMOS的高低电平之间相差比较大、。

TTL和CMOS电平总结1.TTL电平：TTL是早期使用广泛的数字电平标准，其电平定义如下：- 高电平 (logic 1)：大约2.4V到5V之间。

- 低电平 (logic 0)：大约0V到0.4V之间。

-高电平噪声容限：1.3V。

-低电平噪声容限：0.8V。

-输出电流：约为-0.4mA至+16mA。

TTL电平的优点包括：速度较快、抗噪声能力较好、成本较低。

然而，TTL电平的缺点是功耗较高，因为它使用了较高的供电电压和较大的电流来驱动逻辑门。

此外，TTL信号电平的电压范围相对较窄，容易受到电源电压波动的影响。

2.CMOS电平：CMOS是现代数字电路中使用较多的电平标准，其电平定义如下：- 高电平 (logic 1)：大约0.7V到VDD（供电电压）之间。

- 低电平 (logic 0)：大约0V到0.3V之间。

-高电平噪声容限：VDDx0.7-低电平噪声容限：0.3V。

-输出电流：接近0mA。

CMOS电平的优点包括：功耗较低、较高的噪声容限、较宽的电压范围和较大的输入输出电阻。

CMOS因其低功耗特性而广泛应用于便携式设备和低功耗电子设备。

此外，它对电源电压波动的容忍度更高，因此在电源电压不稳定的环境下工作更可靠。

然而，CMOS电平的缺点是速度相对较慢，尤其在大容量的负载下。

此外，由于其输入输出电阻较大，CMOS信号对于电磁干扰更敏感。

总之，TTL和CMOS是两种常见的数字电平标准。

TTL电平使用高电流和较高的电压，速度较快但功耗较高；CMOS电平使用较低的电压和电流，功耗较低但速度相对较慢。

选择哪种电平标准取决于具体的应用要求和设计约束。

TTL和CMOS全方位比较（一）TTL的意思是：Bipolar Transistor-Transistor Logic。

CMOS的意思是：Complementary Metal-Oxide-Semiconductor。

我们都知道，TTL型器件和CMOS型器件实现相同的功能，但是结构上存在很大不同。

这些结构上的不同造成了TTL器件和CMOS器件具有不同的特性。

如图一和图二：图一：图二：一、电源电压：如图Fig.4, CMOS器件工作的电压范围要远大于TTL器件。

不同的CMOS 器件工作的电压范围也不相同，这个问题会在后面的内容介绍。

二、芯片扇出系数：FANOUT指的是一个输出最大可带的负载数量。

这个参数是由输入输出的电流大小来决定的。

在使用TTL器件时，需要特别注意这个参数。

CMOS器件，由于电流小，FANOUT值很大。

如图Fig.5所示，该器件的FANOUT = 5TTL和CMOS全方位比较（二）四、传输延时：Tphl指由高电平变为低电平的延时，Tplh指由低电平变为高电平的延时。

通常情况下，Tphl 不等于Tplh。

这个传输延时将决定芯片可工作的最高频率。

五、消耗功率：功率使用瓦特（watts）来计量。

它代表着芯片在单位时间内消耗的电能。

这是一个很重要的参数。

不同种类的芯片所消耗的功率有很大的不同。

从上面表格中,可以得到以下结论:Ø TTL 器件的工作电压基本相同Ø 各种TTL器件的VOH ，VOL， VIH ，VIL 基本相同Ø 低功耗型器件（ALS,LS）的电流要小于非低功耗型器件（AS,F）Ø 改良型器件的传输延时要小于非改良型器件Ø F型器件的各项参数都处在一个中等水平，是目前广泛采用的一种从上面表格中,可以得到以下结论:Ø CMOS器件可以工作在很大的电压范围Ø 名称中包含T的CMOS器件的VOH ，VOL， VIH ，VIL 和TTL器件相同Ø CMOS器件的功耗要远小于TTL器件。

TTL和CMOS电平汇总1. TTL（Transistor-Transistor Logic）TTL电平是一种基于双极型晶体管的逻辑电平标准。

它使用晶体管的导通和截止来表示逻辑电平的高低。

TTL电平通常具有以下特点：-高电平（H）：在TTL中，高电平通常定义为2.6V到5V之间的电压范围，其中2.6V以下被认为是低电平。

高电平表示逻辑“1”。

TTL电平的高电平较高，可以有效地减小误差和干扰。

-低电平（L）：TTL的低电平通常在0V到0.4V之间，其中0.4V以上被认为是高电平。

低电平表示逻辑“0”。

-噪声容忍度差：由于TTL电平的高电平较高，因此对噪声和干扰的容忍度较低。

-低功耗：与CMOS相比，TTL电路的功耗较高。

这是由于TTL使用了较高的工作电压和功耗较大的双极型晶体管。

-输出电流较大：TTL电路的输出电流能达到较大数值，通常在20mA 左右。

这使得TTL电路可以驱动多个输入负载。

TTL电平由于其较高的工作电压和较大的输出电流，适用于需要较高工作稳定性和较强驱动能力的应用，比如数据传输、时序控制和数字信号处理等。

CMOS电平是一种基于互补金属氧化物半导体的逻辑电平标准。

它使用n型和p型金属氧化物半导体场效应管（NMOS和PMOS）来实现逻辑门电路。

CMOS电平通常具有以下特点：-高电平（H）：在CMOS中，高电平通常在3.5V以上，其中3.5V以下被认为是低电平。

高电平表示逻辑“1”。

CMOS电平的高电平较低，功耗较少，也有助于噪声和干扰的抑制。

-低电平（L）：CMOS的低电平通常在0V到1.5V之间，其中1.5V以上被认为是高电平。

低电平表示逻辑“0”。

-噪声容忍度好：由于CMOS电平的高电平较低，因此对噪声和干扰的容忍度较好。

-低功耗：与TTL相比，CMOS电路的功耗较低。

这是由于CMOS使用了较低的工作电压和功耗较小的场效应管。

-输出电流较小：CMOS电路的输出电流较小，一般在几毫安以下。

TTL和CMOS的区别什么是TTL电平，什么是CMOS电平，他们的区别(一)TTL高电平3.6~5V，低电平0V~2.4VCMOS电平Vcc可达到12VCMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc。

CMOS电路不使用的输入端不能悬空，会造成逻辑混乱。

TTL电路不使用的输入端悬空为高电平另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

用TTL电平他们就可以兼容(二)TTL电平是5V，CMOS电平一般是12V。

因为TTL电路电源电压是5V，CMOS电路电源电压一般是12V。

5V的电平不能触发CMOS电路，12V的电平会损坏TTL电路，因此不能互相兼容匹配。

(三)TTL电平标准输出L：<0.8V ；H：>2.4V。

输入L：<1.2V ；H：>2.0VTTL器件输出低电平要小于0.8V，高电平要大于2.4V。

输入，低于1.2V就认为是0，高于2.0就认为是1。

CMOS电平：输出L：<0.1*Vcc ；H：>0.9*Vcc。

输入L：<0.3*Vcc ；H：>0.7*Vcc.一般单片机、DSP、FPGA他们之间管教能否直接相连. 一般情况下，同电压的是可以的，不过最好是要好好查查技术手册上的VIL,VIH,VOL,VOH的值，看是否能够匹配（VOL要小于VIL，VOH要大于VIH，是指一个连接当中的）。

有些在一般应用中没有问题，但是参数上就是有点不够匹配，在某些情况下可能就不够稳定，或者不同批次的器件就不能运行。

例如：74LS的器件的输出，接入74HC的器件。

在一般情况下都能好好运行，但是，在参数上却是不匹配的，有些情况下就不能运行。

74LS和54系列是TTL电路，74HC是CMOS电路。

如果它们的序号相同，则逻辑功能一样，但电气性能和动态性能略有不同。

如，TTL的逻辑高电平为> 2.7V,CMOS为> 3.6V。

TTL和CMOS电路特点及区别TTL（Transistor-Transistor Logic）是由双极性晶体管构成的数字逻辑电路家族。

TTL电路的运行电压通常为5V，它们能够提供高电平的输出电压为 2.4-5V，低电平的输出电压为0-0.6V。

TTL电路有较高的功耗，因为电流在工作状态下一直流过晶体管，即使没有输入时也会有静态功耗。

TTL电路具有较高的工作速度，典型的延迟时间为10-15纳秒。

此外，TTL电路对于噪声有着较大的容忍度，可以在较恶劣的环境下工作。

1.电压要求：TTL电路的工作电压通常为5V，而CMOS电路的工作电压范围更灵活，可以从3V到15V不等。

2.功耗：TTL电路的功耗较高，因为在工作状态下电流一直流过晶体管。

相反，CMOS电路的功耗较低，因为只在切换时有电流流过晶体管。

3.速度：TTL电路具有较高的工作速度，典型的延迟时间为10-15纳秒。

而CMOS电路的工作速度较慢，典型的延迟时间为100纳秒到数微秒。

4.噪声容忍度：TTL电路对噪声有着较大的容忍度，在较恶劣的环境下仍能正常工作。

然而，CMOS电路对噪声比TTL电路更敏感，可能需要额外的噪声抑制措施。

5.抗干扰性能：CMOS电路具有较好的抗干扰性能，可以减少电源电压的波动对电路的影响。

而TTL电路可能对电源电压波动较为敏感。

总的来说，TTL电路适用于要求快速操作和较高噪声容忍度的应用，如计算机和信号传输系统。

而CMOS电路适用于要求较低功耗和较好抗干扰性能的应用，如移动设备和电池供电的应用。

在实际应用中，需要根据具体的需求来选择适合的电路家族。

TTL和CMOS的区别TTL和COMS电平比较：(一)TTL高电平~5V，低电平0V~CMOS电平Vcc可达到12VTTL电路不使用的输入端悬空为高电平另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

(二)TTL电平是5V，CMOS电平一般是12V。

因为TTL电路电源电压是5V，CMOS电路电源电压一般是12V。

5V的电平不能触发CMOS电路，12V的电平会损坏TTL电路，因此不能互相兼容匹配。

(三)TTL电平标准输出L：< ；H：>。

输入L：< ；H：>TTL器件输出低电平要小于，高电平要大于。

输入，低于就认为是0，高于就认为是1。

CMOS电平：输出L：<*Vcc ；H：>*Vcc。

输入L：<*Vcc ；H：>*Vcc.TTL和COMS电路比较：TTL CMOSTTL电路是电流控制器件，而coms电路是电压控制器件。

TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25--50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象总体特性比较：是场效应管构成，TTL为双极晶体管构成的逻辑电平范围比较大（5～15V），TTL只能在5V下工作的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差功耗很小，TTL功耗较大（1～5mA/门）的工作频率较TTL略低，但是高速CMOS速度与TTL差不多相当。

3、COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。

这种效应就是锁定效应。

当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。

防御措施：(1)、在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。

(2)、芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。

TTL与CMOS详细介绍1. TTL（Transistor-transistor logic）：TTL是一种由晶体管组成的数字逻辑家族，它的主要特点是使用双晶体管即可实现各种逻辑操作。

TTL最早于1963年由美国德州仪器公司（Texas Instruments）开发，并且在20世纪70年代和80年代得到广泛应用。

TTL的工作原理是基于电流的开关。

它使用NPN型晶体管作为开关，使得输出仅在输入信号为高电平时才处于低电阻状态。

当输入信号为低电平时，输出将处于高电阻状态。

这种特性使得TTL非常适合于逻辑门的设计。

TTL的优点包括：-速度快：TTL是一种高速逻辑家族，因为它使用了硅基晶体管，具有较快的开关速度和短的延迟时间。

-高驱动能力：TTL输出具有较低的输出阻抗，使其能够驱动多个输入负载。

-逻辑电平稳定：TTL逻辑门的阈值电平较为严格，能够确保高电平和低电平输出的稳定性。

TTL的缺点包括：-功耗高：TTL需要较高的电流来驱动晶体管，因此功耗较大。

-电压要求高：TTL逻辑门的工作电压通常为5伏特，如果电压过低，可能导致不可靠的逻辑操作。

CMOS是一种由MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）组成的数字逻辑家族，它的主要特点是使用两个互补型的场效应晶体管来实现逻辑操作。

CMOS最早于1963年由贝尔实验室研究员Frank Wanlass开发，并在20世纪80年代得到广泛应用。

CMOS的工作原理是基于电压的开关。

它使用N型和P型MOSFET晶体管，当输入信号为高电平时，P型MOSFET导通，N型MOSFET截止；当输入信号为低电平时，N型MOSFET导通，P型MOSFET截止。

这种特性使得CMOS能够实现低功耗的逻辑操作。

CMOS的优点包括：-低功耗：CMOS逻辑门只在切换时耗电，因此功耗较低。

-宽工作电压范围：CMOS逻辑门在较低的电压下仍能可靠工作。
