3第四章显影

3第四章显影

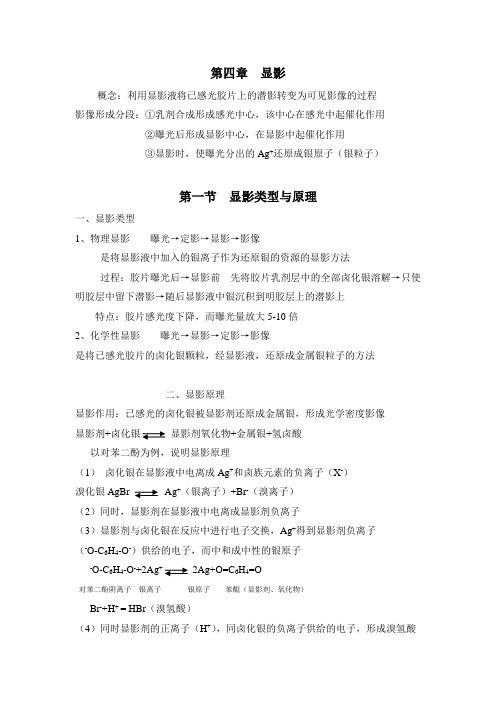

第四章显影概念：利用显影液将已感光胶片上的潜影转变为可见影像的过程影像形成分段：①乳剂合成形成感光中心，该中心在感光中起催化作用②曝光后形成显影中心，在显影中起催化作用③显影时，使曝光分出的Ag+还原成银原子（银粒子）第一节显影类型与原理一、显影类型1、物理显影曝光→定影→显影→影像是将显影液中加入的银离子作为还原银的资源的显影方法过程：胶片曝光后→显影前先将胶片乳剂层中的全部卤化银溶解→只使明胶层中留下潜影→随后显影液中银沉积到明胶层上的潜影上特点：胶片感光度下降，而曝光量放大5-10倍2、化学性显影曝光→显影→定影→影像是将已感光胶片的卤化银颗粒，经显影液，还原成金属银粒子的方法二、显影原理显影作用：已感光的卤化银被显影剂还原成金属银，形成光学密度影像显影剂+卤化银显影剂氧化物+金属银+氢卤酸以对苯二酚为例，说明显影原理（1）卤化银在显影液中电离成Ag+和卤族元素的负离子（X-）溴化银AgBr Ag+（银离子）+Br-（溴离子）（2）同时，显影剂在显影液中电离成显影剂负离子（3）显影剂与卤化银在反应中进行电子交换，Ag+得到显影剂负离子（-O-C6H4-O-）供给的电子，而中和成中性的银原子-O-CH4-O-+2Ag+2Ag+O=C6H4=O6对苯二酚阴离子银离子银原子苯醌（显影剂、氧化物）Br-+H+ = HBr（溴氢酸）（4）同时显影剂的正离子（H+），同卤化银的负离子供给的电子，形成溴氢酸Br-+H+=HBr 溴氢酸由于卤化银晶体颗粒中，显影中心有催化作用，显影液首先从显影中心金属银开始以细丝状逐渐增长，最后扩至整个颗粒未感光的卤化银，缺少显影中心催化，对显影剂不敏感，不显影第二节显影液的组成显影液由显影剂、保护剂、促进剂、抑制剂、溶剂组成一、显影剂显液主要成份叫主剂（一）显影条件1、有严格的选择性选择性：表示显影剂对已感光和未感光的卤化银还原速度的选择作用 选择性=即对已感光卤化银的显影作用明显大于未感光卤化银2、必须能溶于水和亚硫酸钠溶液，显影剂须在亚硫酸钠液中才起作用3、显影速度要快，且显影后的银应保持微细颗粒结构而清晰度高4、对照片无污染，无毒性5、被氧化速度慢，保存性好6、价格低廉（二）显影剂的种类1、无机显影剂 为带有可变化合价的金属离子（铁、钴、钒）的无机盐具有一定还原性，需特定条件才行2、有机显影剂（1）芳香族化合物类显影剂，须具备两个羟基或两个氨基或一个氨基加一个羟基才有显影力影像显影速度 灰雾显影速度（2）苯的衍生物中活性基因处于邻位或对位才有显影能力，对位显影力大于邻位，间位无显影力（3）含有两个羟基的显影剂需在碱性溶液中才能显影，低PH时无显影力，含有一个羟基及一个氨基的，在中性或弱酸状中才显影（4）含三个活性基团的显影剂显力大于二个活性基因含三个不同活性基团的显影剂显影力大于三个活性基因相同的显影剂（三）常用显影剂及性能1、米吐尔（Metol）商品名对甲氨基酚硫酸盐特点：①无色或微灰色针状结晶，易溶水，难溶乙醇，乙醚、亚硫酸纳液在碱性液中呈还原性②还原力强，为对苯二酚20倍，诱导期短③选择性差，对不同曝光量的AgBr显影力相等，显示层次欠丰富④受温度影响小⑤对PH要求不严格，在弱碱及中性液中仍可显影⑥受Br影响小2、对苯二酚Hydrquinone 氢醌特点：①无色针状结晶，呈微灰白色，易溶于水、乙醇、乙醚②显影力弱，诱导期长③选择性强，对曝光量大的卤化银显影力大，对小者无显力④受温度变化影响大（10℃下无显影作用）⑤对PH值要求严，PH9.0以上，能发挥显影作用⑥受Br抑制作用大对苯二酚常与米吐尔配用，互补缺点，取好显影结果3、菲尼酮Phenidone特点：①板状和针状结晶，不易溶于水，乙醚。

RT2理论知识 第三章 射线照相质量的影响因素新2021

RT2理论知识 第三章 射线照相质量的影响因素新2021

第三章 射线照相质量的影响因素
常用的线型像质计有： 1号线型像质计 线号为1～7； 6号线型像质计 线号为6～12； 10号线型像质计 线号为10～16； 13号线型像质计 线号为13-19。
第三章 射线照相质量的影响因素
透照材料不同，所用的像质计不同。 如：Fe、Ni、Ti、Al、Cu。
常用的FE（铁，钢）像质计用于碳钢、低 合金钢、不锈钢等。 表示为：10 FE JB。 符合JB/T7902-2015标准的最大线号为10的 钢像质计。
➢如：一张质量符合标准的射线底片，清晰 显示像质计丝线直径为 0.20 ㎜ 的影像。 不能确认为：该工件内部大于或等于0.20 ㎜的缺陷影像全部显示出来。
第三章 射线照相质量的影响因素
➢像质计灵敏度是评价射线照相技术质量的 一种手段。一般来说，像质计灵敏度和缺 陷检测灵敏度之间不能划等号，后者的情 况要复杂得多，是缺陷自身几何形状、吸 收系数、位置及取向角度的复合函数。
射线检测 第三章
淄博市特种设备检验研究院 徐长业
130 5338 4958
射线检测
射线照相法的原理：
射线在穿透物体过程中会与物质发生相互作用，因吸收和散射 而使其强度减弱。强度衰减程度取决于物质的衰减系数u和射线在 物质中穿越的厚度。如果被透照物体（试件）的局部存在缺陷，且 构成缺陷的物质的衰减系数又不同于试件，该局部区域的透过射线 强度就会与周围产生差异，把胶片放在适当位置使其在透过射线的 作用下感光。经暗室处理后得到底片。底片上各点的黑化程度取决 于射线照射量（又称曝光量，等于射线强度与照射时间乘积），由 于缺陷部位和完好部位的透射射线强度不同，底片上相应部位就会 出现黑度差异。底片上相邻区域的黑度差定义为“对比度”。把底 片放在观片灯光屏上借助透过光线观察，可以看到由对比度构成的 不同形状的影响，评片人员据此判断缺陷情况并评价试件质量。

七年级生物上册 第3单元 第4章绿绿叶在光下制造有机物教学设计 (新版)新人教版-(新版)新人教版初

七年级生物上册 第3单元 第4章绿绿叶在光下制造有机物教学设计 (新版)新人教版-(新版)新人教版初
绿叶在光下制造有机物
实验《绿叶在光下制造有机物》教学设计
学科
生物
年级
七年级
实验
绿叶在光下制造有机物
单位/制作人
某某市第十五中学/许怡敏
教材分析
《绿叶在光下制造有机物》是生物（人教版）七年级上册第三单元第四章《绿色植物是生物圈中有机物的制造者》一节中的实验。这是学生接触的第一个比较复杂的生理学实验，又是解释光合作用本质的第一个实验。这节实验既巩固了之前学习的实验技能，还需要掌握更加复杂的实验操作。对学生来说，光合作用的过程和实质都比较抽象，而学生通过自己动手做实验，能更直观的了解光合作用的条件和产物。为之后学习“光合作用中物质和能量的变化”奠定基础。
3、情感目标
尊重科学原理、科学方法，形成良好的实验习惯。
教学重点
设计实验方案，完成实验过程。
教学难点
设计实验方案，完成实验过程。
教学方法
实验探究法、讨论法、设疑逆推法。
学习方法
小组合作讨论、动手实验。
课前准备
教师准备：
1.课前培训小组长，使其在组内发挥小老师作用。
2.准备实验材料：黄花酢浆草、锡纸、热水、酒精、碘液、大烧杯、小烧杯、培养皿、石棉网、镊子等。
4．检查课前预习：
①回答导学的自主学习
②绿色植物黑暗处放一昼夜的目的？
③用黑纸片遮盖部分叶片的目的？
④为什么用酒精脱色而不直接用清水？
[展示实验]
叶绿素在酒精中溶解度更大。
⑤为什么不直接加热而要隔水？
⑥滴加碘液的目的？
[展示实验]
淀粉遇碘变蓝
⑦预测见光部分会变成什么色？理由？
5．观察水开后，提醒学生继续实验，注意观察叶片颜色变化，叶片变成黄白色时停止加热。

感光显像操作规程(3篇)

第1篇一、前言感光显像技术是一种重要的表面处理技术，广泛应用于印刷、电子、光刻等领域。

本规程旨在规范感光显像操作流程，确保产品质量，提高生产效率。

二、操作步骤1. 准备工作（1）检查设备：确保曝光机、显影机、烤箱等设备正常运行。

（2）检查材料：确保感光胶片、显影液、显影剂、烘烤剂等材料符合要求。

（3）清洗工件：用丙酮或酒精对工件进行表面清洗，去除油污、灰尘等杂质。

2. 曝光（1）将清洗干净的工件放置在曝光台上，确保工件与曝光台面平行。

（2）根据工件尺寸和感光胶片特性，调整曝光机参数。

（3）将感光胶片放置在工件上，确保胶片与工件紧密贴合。

（4）启动曝光机，按照设定的曝光能量和曝光时间进行曝光。

3. 显影（1）曝光完成后，取出工件，将感光胶片揭去。

（2）将工件放入显影液中，确保工件完全浸没。

（3）根据显影液浓度、温度和显影时间要求，调整显影参数。

（4）显影过程中，观察工件表面变化，避免显影过度或不足。

4. 喷洗（1）显影完成后，取出工件，用自来水冲洗干净。

（2）检查工件表面，确保无残留显影液。

5. 后烤（1）将工件放入烤箱，确保烤箱内温度达到设定值。

（2）根据烘烤剂和工件特性，调整烘烤时间和温度。

（3）烘烤过程中，注意观察工件表面变化，防止烘烤过度。

6. 冷却（1）烘烤完成后，将工件取出，放置在通风处自然冷却。

（2）确保工件表面温度降至室温。

三、注意事项1. 操作人员需熟悉感光显像操作规程，掌握设备性能和材料特性。

2. 在操作过程中，严格遵守安全操作规程，防止意外事故发生。

3. 注意设备维护和保养，确保设备正常运行。

4. 严格控制感光显像参数，确保产品质量。

5. 操作过程中，观察工件表面变化，及时调整操作参数。

四、总结本规程对感光显像操作流程进行了详细说明，旨在提高生产效率和产品质量。

操作人员需严格按照规程执行，确保生产过程顺利进行。

第2篇一、前言感光显像技术是现代印刷、电子等行业中常用的技术之一，其主要应用于感光材料上，通过曝光和显影等步骤，形成所需的图像。

显影方法与显影设备的制作方法

显影方法是一种用于制作照片或影像的方法，它使得暗室原始底片上的影像通过显影液转移到感光材料上。

在这篇文章中，我将会解释显影方法的原理，并共享一些制作显影设备的方法。

一、显影方法的原理1. 显影液的作用显影液含有一种化学物质，它能够使底片上的曝光部分产生化学变化，从而显示出影像。

一般来说，显影液由显影剂、碱性药剂和抗氧化剂组成。

2. 显影方法的步骤显影方法一般包括以下几个步骤：a. 将底片浸泡在显影液中，使得暴露在光线下的颗粒发生化学变化。

b. 在显影液中搅动底片，以确保显影液充分接触到底片表面。

c. 将底片从显影液中取出，并冲洗干净。

二、显影设备的制作方法1. DIY显影槽制作DIY显影槽主要需要一块透明的塑料盒或容器，以及一些遮光材料。

制作方法如下：a. 在塑料盒的两侧各自开凿一个适当大小的洞，用于放置底片和显影液。

b. 在洞口处使用遮光材料覆盖，以防止光线进入显影槽。

c. 在盒子底部放置一个可以控制显影液流动的小孔，以便在显影过程中将底片搅动。

2. 自制显影剂自制显影剂需要一些基本的化学原料，如硫代硫酸钠、碳酸钠和亚硝酸钠等。

制作方法如下：a. 按照一定比例将硫代硫酸钠、碳酸钠和亚硝酸钠混合，加入适量的水搅拌均匀。

b. 将混合液在适当的温度下加热，直至溶解完全。

c. 待溶液冷却后即可用作显影液。

三、显影方法的注意事项1. 操作注意安全显影方法涉及化学物质，操作时需佩戴手套和口罩，以免对皮肤和呼吸造成伤害。

2. 底片的保护在进行显影过程中，需要注意避免将底片长时间暴露在光线下，以免影像过度曝光或受损。

3. 显影液的储存显影液是一种易挥发的化学物质，储存时需放置在密封的容器中，以免挥发引起危险。

四、总结显影方法是一项非常有趣的技术，通过简单的DIY方法可以制作出显影设备，同时也需要注意显影操作的安全和保护底片的细节。

希望这篇文章能够对你了解显影方法和制作显影设备有所帮助。

五、进阶DIY显影设备制作方法除了基本的DIY显影槽，还有一些进阶的DIY显影设备制作方法，可以帮助您更好地进行显影过程，提高底片的质量和效率。

显影定影原理全解


一、显影
1. 显影的目的
感光材料由曝光形成潜影后，须经进一步
的化学处理才能得到可见影像。通过化
话说，显影的目的是将人眼不可见的潜影变成
由银（对彩色感光材料来说，还有染料）所组
成的影像。
从感光材料的制造到最终成像，其全过程
可以分为三个基本阶段：即乳剂制备阶段（形 成感光中心）、曝光阶段（形成潜形）和显影 阶段。虽然三个阶段起作用的方式与作用的大 小各不相同，但它们的目的是一致的，这就是 更有效地促使乳剂层中的卤化银还原成银，以 构成可见的影像。
计的感光仪上，对某种感光胶片进行一
系列按几何级数增加的曝光量进行曝光；
按标准要求经过显影、定影等处理后，
即可得到一张光楔片（或称梯尺）；将
光楔片放在密度计上测定各梯级的密度，
便可获得曝光量与密度之间相对应的一 组数据；然后，以密度值（D）为纵坐标， 以曝光量的对数值（logH）为横坐标， 绘制成的曲线。
经过一定时间的显影，底片上的影像达到足够清 析（可见影像的银原子数是潜影的10亿倍）后， 即可停止显影。
3. 显影的方法
使潜影扩大为可见影像的方法有两种：一种是通 常所用的化学显影；另一种是物理显影。
①化学显影法
化学显影法是利用乳剂层中卤化银晶体内 的银离子，在显影时被显影剂还原而使潜影不 断扩大的显影方法。即形成银影的银离子是靠 乳剂层中的卤化银晶体本身提供的。化学显影 法是最常见和使用最多的一种显影方法。目前 制版系列的常规冲洗，均属化学显影的范畴。
H＝E·t
感光特性曲线描述了感光材料的有关特 性。在O～A的范围内，感光层没有任何 黑化。点A描绘了胶片的黑化阈值。对连
续调复制用的各种胶片，黑化阈值应尽 可 能 小 。 在 A～B 范 围 内 ， 曝 光 不 足 ； B～C范围内，曝光正常（曲线的线性部 分）；C～D范围内，曝光过度。D是曝 光过度的终点。在A～D的范围内，具有

复印机成像系统结构与原理篇（三）显影装置之二

复印机成像系统结构与原理篇（三）显影装置之二对于磁刷显影器来说，显影磁辊的主副磁极的排列要得当。

磁刷显影器中都用若干个永久磁铁组成磁极。

其中，体积最大、磁性最强、并且磁极朝向磁辊与感光鼓接近面的磁极叫主磁极，显影磁刷主要是靠它形成的。

其它磁极以一定的格局分别位于主磁极左右，叫副磁极。

副磁极按异极性串联，在主磁极两侧形成两个排斥极，上排斥极和下排斥极。

上排斥极用于减少喷粉现象；下排斥极则用于防止载体阻塞在显影箱底部。

副磁极的作用是带动显影剂跟随磁辊转动而翻滚摩擦，从而给磁刷不断补充带电的色粉。

有的显影辊在主磁极的一侧或两侧加有补偿磁极，以防止载体飞散和增加磁穗的宽度。

同时，为了有效地控制色粉和载体的飞扬，磁辊的转动必须与显影同步，即不显影时磁辊不转动。

如果不显影时，磁辊也在转动，此时感光鼓上没有静电潜像来吸引色粉，就势必造成色粉和载体的飞散，污染机器。

螺旋推进杆是与加粉器相连接的，它将加粉器送来的色粉均匀地分配到显影仓内。

桨叶组件则是将显影剂均匀地搅拌使其混合均匀并增加载体和色粉之间的摩擦，以提高带电量，使它们互相吸附，同时还有助于防止色粉结块。

磁穗高度调整刮片的作用是控制显影剂在磁辊上穗立的高度，一般用塑料刮板制成，位于磁辊的里侧。

显影仓上方的磁铁吸附一层显影剂形成密封，防止磁辊旋转时色粉飞扬出显影仓污染机内部件，而装在显影仓两端与感光鼓两端(图像区以外)接触的侧密封则防止色粉从两端漏出。

显影浓度检测器的作用是检测显影剂中的色粉浓度，即载体和色粉的混合比，由控制电路来控制加粉器供粉辊的转和停。

磁刷显影装置一般都带有显影偏压，由偏压发生电路提供，通常施加于磁辊的表面上，有的同时还施加于调整刮片上。

偏压的作用是防止感光鼓表面无图像区域上的残余电荷吸附色粉在复印品上产生底灰，同时也起到了控制图像密度的作用，以改善显影的质量。

注意：加有偏压的地方应与其它零部件绝缘。

通常在显影装置上还装有消电灯。

其作用是对感光鼓上两个图像之间的区域消电(即像间消电)以及在缩小倍率复印时对感光鼓的边缘无图像域消电(即像边缘消电)，所以该消电灯又称为像间／像边缘消电灯。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第四章显影概念：利用显影液将已感光胶片上的潜影转变为可见影像的过程影像形成分段：①乳剂合成形成感光中心，该中心在感光中起催化作用②曝光后形成显影中心，在显影中起催化作用③显影时，使曝光分出的Ag+还原成银原子（银粒子）第一节显影类型与原理一、显影类型1、物理显影曝光→定影→显影→影像是将显影液中加入的银离子作为还原银的资源的显影方法过程：胶片曝光后→显影前先将胶片乳剂层中的全部卤化银溶解→只使明胶层中留下潜影→随后显影液中银沉积到明胶层上的潜影上特点：胶片感光度下降，而曝光量放大5-10倍2、化学性显影曝光→显影→定影→影像是将已感光胶片的卤化银颗粒，经显影液，还原成金属银粒子的方法二、显影原理显影作用：已感光的卤化银被显影剂还原成金属银，形成光学密度影像显影剂+卤化银显影剂氧化物+金属银+氢卤酸以对苯二酚为例，说明显影原理（1）卤化银在显影液中电离成Ag+和卤族元素的负离子（X-）溴化银AgBr Ag+（银离子）+Br-（溴离子）（2）同时，显影剂在显影液中电离成显影剂负离子（3）显影剂与卤化银在反应中进行电子交换，Ag+得到显影剂负离子（-O-C6H4-O-）供给的电子，而中和成中性的银原子-O-CH4-O-+2Ag+2Ag+O=C6H4=O6对苯二酚阴离子银离子银原子苯醌（显影剂、氧化物）Br-+H+ = HBr（溴氢酸）（4）同时显影剂的正离子（H+），同卤化银的负离子供给的电子，形成溴氢酸Br-+H+=HBr 溴氢酸由于卤化银晶体颗粒中，显影中心有催化作用，显影液首先从显影中心金属银开始以细丝状逐渐增长，最后扩至整个颗粒未感光的卤化银，缺少显影中心催化，对显影剂不敏感，不显影第二节显影液的组成显影液由显影剂、保护剂、促进剂、抑制剂、溶剂组成一、显影剂显液主要成份叫主剂（一）显影条件1、有严格的选择性选择性：表示显影剂对已感光和未感光的卤化银还原速度的选择作用 选择性=即对已感光卤化银的显影作用明显大于未感光卤化银2、必须能溶于水和亚硫酸钠溶液，显影剂须在亚硫酸钠液中才起作用3、显影速度要快，且显影后的银应保持微细颗粒结构而清晰度高4、对照片无污染，无毒性5、被氧化速度慢，保存性好6、价格低廉（二）显影剂的种类1、无机显影剂 为带有可变化合价的金属离子（铁、钴、钒）的无机盐具有一定还原性，需特定条件才行2、有机显影剂（1）芳香族化合物类显影剂，须具备两个羟基或两个氨基或一个氨基加一个羟基才有显影力影像显影速度 灰雾显影速度（2）苯的衍生物中活性基因处于邻位或对位才有显影能力，对位显影力大于邻位，间位无显影力（3）含有两个羟基的显影剂需在碱性溶液中才能显影，低PH时无显影力，含有一个羟基及一个氨基的，在中性或弱酸状中才显影（4）含三个活性基团的显影剂显力大于二个活性基因含三个不同活性基团的显影剂显影力大于三个活性基因相同的显影剂（三）常用显影剂及性能1、米吐尔（Metol）商品名对甲氨基酚硫酸盐特点：①无色或微灰色针状结晶，易溶水，难溶乙醇，乙醚、亚硫酸纳液在碱性液中呈还原性②还原力强，为对苯二酚20倍，诱导期短③选择性差，对不同曝光量的AgBr显影力相等，显示层次欠丰富④受温度影响小⑤对PH要求不严格，在弱碱及中性液中仍可显影⑥受Br影响小2、对苯二酚Hydrquinone 氢醌特点：①无色针状结晶，呈微灰白色，易溶于水、乙醇、乙醚②显影力弱，诱导期长③选择性强，对曝光量大的卤化银显影力大，对小者无显力④受温度变化影响大（10℃下无显影作用）⑤对PH值要求严，PH9.0以上，能发挥显影作用⑥受Br抑制作用大对苯二酚常与米吐尔配用，互补缺点，取好显影结果3、菲尼酮Phenidone特点：①板状和针状结晶，不易溶于水，乙醚。

易溶稀碱液，乙醇②还原力强，诱导期短③选择性小④疲劳度小，即药液保存性好，显影时间稳定⑤受Br 抑制作用小⑥无污染、无毒二、保护剂—减少显影液O 2化，而达到保护目的的物质 显影剂氧化：显影过程中，Ag +还原成银粒子，而被氧化 呈棕色 暴露空气中，易被空中O 2化使药液失效 污染胶片 保护剂—亚硫酸钠 Na 2SO 3作用：①防显液自动氧化，它可竞争性优先与O 2结合，生成硫酸钠②防止生成有污染力的氧化物并稳定显影效力亚硫酸钠与苯醌反应生成弱显影作用的对苯二酚单磺酸钠，并生成氢氧化钠（NaoH ），NaoH 再释放OH -，有利于显影稳定进行。

③微粒显影 使显影的银颗粒变细缺点：显影液中亚硫酸钠含量不足，可使药液迅速衰退含量过多，降低显影速度，故以适量为好。

三、促进剂 在显影液中起促进作用的碱性物质常用促进剂—碳酸钠 Na 2CO 3 （NaoH （氢氧化钠））作用：①促进显影剂的还原作用（显影作用）显影剂的还原作用主要依赖显影剂阴离子因H+对苯二酚阴离子又可生成对苯二酚，故影响显影速度但要使对苯二酚阴离子增多，须设法降低H +浓度，加速入氢氧根离子（OH -），H ++OH - H 2O ，使对苯二酚阴离子数大大增多，显液碱性增强，显影越快。

Na 2CO 3 2Na ++CO CO +H 2O HCO +OH - OH -在显时与H+反应而消耗，加速了CO 水解，从而保持CO 一定浓度 ②维持显影液PH 值相对稳定显影时，卤化银还原同时有氢卤酸生成HBr 使显液PH ↓，溶液加碳酸钠后，起缓冲作用，保PH 稳定2- 3 2- 3 - 3 2- 3 2- 3③促进乳剂膜膨胀，显液渗透增加，提高显影速度四、抑制剂向显液中加入消除或抑制灰雾产生的物质主要作用：延长显影诱导期，抑制卤化银还原（一）无机抑制剂—KBr 溴化钾作用：①抑制照片灰雾Br-比显影剂更易附于未感光卤化银颗粒表面，形成一层溴离子层，使显影负离子受Br-静电排斥不易与卤化银颗粒接触，抑制未感光的AgBr还原，防灰雾产生②降低胶片感光度，Br- 抑制AgBr电离，银离子减少（二）有机防灰雾剂显液在PH值较高时，或高温快显加工时，产生灰雾大，除用KBr外，还可以加入有机抑制剂来补充，使灰雾减低到允许水平有机抑制剂抑制显影剂比KBr更有效，用量比KBr少，常用苯骈三氮唑，6一硝基苯骈咪唑五、溶剂—水水中常含物：①可溶性盐类②溶解气体③有机物④微量金属⑤不溶性物质消除水常用含物方法—净化水1、蒸馏除去水中溶解的和悬浮的全部固体2、脱离子水通过阳离子树脂和阴离子树脂，产生与蒸馏相同小3、软化借含结合Na+交换型树脂，将有害金属离子转为Na+4、水煮沸配前将水过滤，除去不溶物质其杂质第三节显影液的配方配制一、显影液的配方（自学）显影液应具备：①显影活性强②影像有高反差③显影容量大二、MQ型显影液组成：Metol+Quinone（米吐尔+对苯二酚）特点：①米吐尔用量大，对强感光和弱感光部分同时起作用，与对苯二酚结合产生良好超加合作用超加合作用：两种显影剂按一定比例配合，在其他成分不变时，其显影速度大于两种分别显影速度之和②受溴化钾的影响大，易受KBr的抑制③受PH值的影响大三、P—Q型显影液Phenidone与Quinone组合特点：①菲尼酮用量少，是米吐尔的1/10—1/15。

超加合作用大②受KBr抑制作用小③受PH值影响小④显影液稳定性好，不易衰退⑤有良好保存性，显力持久，显影容量大⑥污染小，不污染胶片⑦显影颗粒性好四、显影液的配制（一）配制用具耐酸硷溶器搅拌棒温度计（显定分开）（二）溶剂及剂量水温50—52℃，取配制总量3/4当药液全溶后，加至总量（三）配制①一般顺序按显影剂→保护剂→促进剂→抑制剂顺序溶入，实际上，大包，小包二种②加入各剂时，应待上一成分完全溶后，才加入下一种③搅拌应适当④配制后应过滤，放容器内加盖静止24小时后方可用四、显影液的管理①掌握使用情况，应记录配制日期，冲洗胶片总尺寸，补充液添加日期及数量②对显液行感光测定③测显液PH值第四章显影液的性能一、显影液对照片对比度的影响由于不同的显影液对冲洗曝光量相同的胶片，可得不同照片对比度影响因素为：1、不同显影剂的配伍米吐尔+菲尼酮配伍所洗照片对比度小故米吐尔降低对比度菲尼酮+对苯二酚伍所洗照片对比度高对苯二酚增加对比度MQ型显影液中要提高对比度应降米吐尔，增对苯二酚含量2、PH值对对比度影响很大PH值大，可提高照片对比度，但照片灰雾度大3、抑制剂—KBr一定范围内，增加照片对比度，减少灰雾度KBr过大，对比度反而变小二、显影液对感光度的影响照片感光度，是经一定曝光量后，所得到照片密度值高低反映出来（一）显影液种类和浓度显影剂对胶片感光度影响很大1、感光度高的显影剂—米吐尔、菲尼酮感光度低的显影剂：单用对苯二酚的显液2、二种显影剂配伍的显影液，由于超加合作用，感光度增加3、显液浓度高，感光度增加，反之低（二）保护剂的含量—亚硫酸钠的影响亚硫酸钠含量过高→潜影被溶解→感光度降低（三）抑制剂—KBr 降低感光度单独用米吐尔作显影剂时，KBr对感光度影响小在PH值小的M—Q型显液中，KBr对感光度影响大（四）PH值—PH高，感光度高，但过高时，反而下降三、显液对影像颗粒度的影响显影速度过快，卤化银冲破明胶的保护作用，互相聚集，颗粒变粗，影像出现斑点，清晰度下降四、显液温度对显影性能影响（一）显影温度对显影速度的影响：温度高，显影快，反之则反（二）显影温度对影像对比度的影响：温度增加，对比度增加，但灰雾增加（三）温度对灰雾度的影响：温度越高，灰雾度大。

显影温度在18—20℃性能最佳五、显影时间对影像效果的影响（一）显影时间对照片感光度的影响：从显影开始到影像密度适宜时间叫显时间在一定范围内，增加显影时间，提高照片感光度。

在一定范围内，缩小显影时间，降低照片感光度当胶片密度达一定值时，延长显影时间感光度影响变小（二）显影时间对照片对比度的影响开始阶段，对比度增加，达最大值后，随时间增加，反而下降（三）对灰雾度影响—随时间增加，灰雾越大六、搅动对显影效果的影响1、加快显影速度，使出入明胶层双向扩散速度加快2、避免影像反差降低3、减少污染，搅动减少溴化物对胶片污染4、防止显影不均第五节显影液性能稳定的维护一、显影液的消耗（一）显影液正常成分的减少显影液与胶片中卤化银发生化学变化，还原了银离子消耗了显影剂，亚硫酸钠和碳酸钠，影像显影性能（二）溴化物增多：产生KBr抑制显影（三）显影液氧化1、显影液在洗片桶内保存时，液面接触空气而氧化显剂亚硫酸钠2、冲洗胶片过程中，搅动显影液增加与空气接触消耗（四）液面减少显影液中药膜膨胀，带走显影液，1m2胶片可带走300ml二、显影液的补充（一）补充目的：保持显影液效力的恒定，使显影照片有稳定照相性能（二）补充方法1、原液单线性容积补齐法据消耗量，用原药配方液补齐原容积，但不能保持绝对稳定2、定量补充法按显影胶片张数计算补充药量，显影胶片达14时×17时（38×43cm）100张时，约耗2600ml显液，补充液中不加KBr使显液补到原配制量3、化学稳定补充法用分析化学方法，对显影液有种成分进行分析测定，按各药物缺少量补给第六节显影操作与中间处理一、显影方法1、洗像过程：显影操作→中间漂洗（停影）→定影操作→水洗→干燥2、显影加工机洗—自动洗片机手冼用显影方盘，持片夹槽式—用洗片桶洗显影容量大，同时洗多张显桶为主桶式易保显影温度易避光二、手洗显影操作1、每日洗片前，观液面有无油样二色样氧化物，用低吸附除去2、显影温度保持18°—21℃之间，PH10左右，液面高胶片1—2cm以上3、洗片时，用洗片架夹片放入显影桶，经常上下抽动观察4、装卸片时，不得将显定影沾在干片上5、显影时间具情而定，一般＜5分钟，应经常观察6、显影中观显影是否完全，应参考以下几点（1）照片上无物体处应全黑（2）主检部位组织结构显示清晰，呈现足够密度和对比度（3）若影像显示快呈黑灰色而缺乏对比，示曝光过量应适当提早结束显影7、显影结束后应尽量回滴药液，减少药液流失8、显影操作中，尽避免手接触药物，以免刺激皮肤三、中间处理（倍影或漂洗）显影后到定影前的全过程目的：胶片经碱性显影液显影后，为避免将碱性显影液带入酸性定影液中，需在水或酸性溶液中漂洗，使胶片上的碱性显液冲淡或中和的过程叫停显中间处理三种途径：①显影→水洗→定影②显影→停显→定影③显影→水洗→停显→定影。
