基础施工的测量工作

基础施工的测量工作一、基槽抄平建筑施工中的高程测设，又称抄平。

1）设置水平桩为了控制基槽的开挖深度，当快挖到槽底设计标高时，应用水准仪根据地面上±0.000m点，在槽壁上测设一些水平小木桩（称为水平桩），如图下图所示，使木桩的上表面离槽底的设计标高为一固定值（如0.500m）。

图1 基槽开挖高程的测设为了施工时使用方便，一般在槽壁各拐角处、深度变化处和基槽壁上每隔3～4m测设一水平桩。

水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。

2）水平桩的测设方法如图上图所示，槽底设计标高为－1.700m，欲测设比槽底设计标高高0.500m的水平桩，测设方法如下：①在地面适当地方安置水准仪，在±0标高线位置上立水准尺，读取后视读数为1.318m。

②计算测设水平桩的应读前视读数b应：3）在槽内一侧立水准尺，并上下移动，直至水准仪视线读数为2.518m时，沿水准尺尺底在槽壁打入一小木桩。

二、垫层中线的投测基础垫层打好后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层上，如图下图所示，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。

由于整个墙身砌筑均以此线为准，这是确定建筑物位置的关键环节，所以要严格校核后方可进行砌筑施工。

图2 轴线投测三、基础墙标高的控制房屋基础墙是指±0.000m以下的砖墙，它的高度是用基础皮数杆来控制的。

图3 皮数杆控制基础墙1）基础皮数杆是一根木制的杆子，如图上图所示，在杆上事先按照设计尺寸，将砖、灰缝厚度画出线条，并标明±0.000m和防潮层的标高位置。

2）立皮数杆时，先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层某一数值（如100mm）的水平线，然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙的标高依据。

4、基础面标高的检查基础施工结束后，应检查基础面的标高是否符合设计要求（也可检查防潮层）。

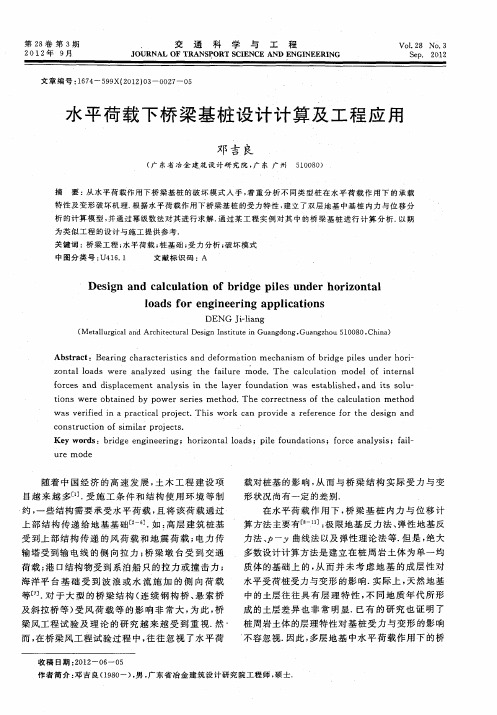

水平荷载下桥梁基桩设计计算及工程应用

强度时，基桩产生破坏，图１ｂ所示．如（）２）半刚性桩（中长桩）（．２５＜口＾＜４０．当．）桩顶自由时，图２ａ所示，水平推力的作用如（）在下，桩会产生挠曲变形，是，个桩身水平变基但整
ｆｃｓａｓａｅｎｔａａｙｓｓｉｈａｅｏｕａｉｎｗａｓａｌｓｅａｔｏｕｏｒｅｎｄｄｉｐｌｃｍｅｎｌｉｎｔｅｌｙｒｆｎｄｔｏｓｅｔｂｉｈｄ，ｎｄｉｓｓｌ —
ｃｎｔｕｔｏｆｓｍｉｒｐｏｔ．ｏｓｒｃｉｎｏｉｌｒｊｃｓａｅ
Ｋｅｒ：ｂｉｅｅｉｅｉｙｗｏｄｓｒｄｇｎｇｎｅｒｎｇ；ｈｒｚｎｔｌｌａｄｏｉｏａｏｓ；ｐｉｅｆｕｎｄｔｏｌｏａｉｎｓ；ｆｒｅａａｙｓｓａｌｏｃｎｌｉ；ｆｉ—
通常情况下，以根据桩一土变形系数与基可
桩长度的乘积来区分基桩所属的类型（刚性短
桩、刚性桩和弹性长桩）对于不同类型的基桩，半．其主要有３种破坏模式．１）刚性短桩（ｈ２５．ａ＜．）当桩顶自由时，水在
土体水平抗力的减小而逐渐向桩端移动．因此，对于桩顶自由的半刚性桩，破坏模式有：由于配其 ① 筋不足导致桩身抗弯承载力不够，而发生断桩从
在弹性地基反力系数法［１，一土变形系幻中桩

单桩水平承载力设计值计算

单桩水平承载力设计值计算
1.桩的抗侧承载力：桩体在水平力作用下的抗侧承载力是通过桩的侧阻力来提供的。

单桩水平承载力设计值的计算需要根据桩的类型和侧阻力计算方法，确定桩体的抗侧承载力。

2.桩的弯矩承载力：桩体在水平力作用下会产生弯矩，因此桩的弯矩承载力也是计算单桩水平承载力设计值的重要因素之一、根据桩的截面形状和弯矩分布情况，可以计算出桩的弯矩承载力。

3.桩的面积承载力：桩体在水平力作用下还会产生竖向力，并通过桩的底部承受地基的荷载。

因此，桩的面积承载力也需要考虑在单桩水平承载力设计值的计算中。

4.桩的稳定性：桩体在水平力作用下需要保持稳定，桩的倾覆和滑移不应该发生。

因此，单桩水平承载力设计值的计算还需要考虑桩体的稳定性，确定桩的抗倾覆和抗滑移的能力。

在实际工程中，根据具体的桩体和工程条件，可以采用不同的计算方法来计算单桩水平承载力设计值。

常用的计算方法有单桩侧阻力计算法、单桩抗倾覆力计算法、桩的弯矩计算法等。

在计算过程中，还需要考虑桩的荷载组合、桩的形状尺寸、桩的材料特性等因素。

通过综合考虑这些因素，可以得出单桩水平承载力设计值，以保证桩体在水平力作用下的安全可靠性。

总之，单桩水平承载力设计值的计算是一个复杂而重要的工作。

只有通过科学合理的计算，才能保证桩体在水平力作用下的稳定和安全性。

桩基础的设计计算

长桩的问题
无量纲法 (桩身在地面以下任一深度处的内力和位移的简捷计算方法) 当桩的支承条件、入土深度符合一定要求时，可利用比较简捷的计算方法计算。即无量纲法。主要特点：利用边界条件求x0、 0时，系数采用简化公式；利用x0、 0是Q0、M0的函数的特征，代入基本公式后，无须再计算x0、 0，可由已知的Q0、M0直接计算。
单击此处添加大标题内容
多排桩在外力作用平面内有多根桩，各桩受力相互影响，其影响与桩间净距L1有关。单排桩或L1≥0.6h1的多排桩 k=1.0； L1＜0.6h1的多排桩 h1——地面或最大冲刷线以下桩柱计算埋入深度：h1=3(d+1) ；但h1值不得大于桩的入土深度（h）；
L1
H
q1、q2——梯形土压力强度。
桩顶为弹性嵌固——适合于墩台受上部结构约束较强的情况。轻型桥台用锚柱固接；摩擦力较大的毛毡支座；固定支座的单孔桥。
——单位水平力作用在地面或最大冲刷线处，桩在该处产生的转角；
——单位弯矩作用在地面或最大冲刷线处，桩在该处产生的转角；
x0、 0的计算摩擦桩、柱承桩 x0、 0 的计算桩底受力情况分析桩底为非岩石类土或支承在岩基面上，在外荷作用下，桩底产生位移 xh、 h，桩底 x 处产生竖向位移 x h，桩底的抗力情况如下图所示。如竖向地基系数为C0，桩底竖向力增量：
z——地面或最大冲刷线以下地基系数计算点的深度； n——随不同计算假定而设置的指数。 “m”法假定—— “K”法假定——地基系数C沿深度分两段变化，在桩身第一挠曲零点以上按凹形抛物线变化（n=2），以下为常数K。 “C”法假定——地基系数C沿深度分两段变化，，；的桩长段地基系数C取常数。 “张有龄”法假定（常数法）——地基系数C沿深度不变为常数C=K0（n=0）。

建筑工程施工测量学习单元5.1~5.2多层建筑施工测量

编辑课件
国家共享型教学资源库
学习单元2 高层建筑标高和轴线传递
5.2.1.2激光铅垂仪激光铅垂仪是一种专用的铅直定位仪器。适用于高
层建筑物、烟囱及高塔架的铅直定位测量。激光铅垂仪的基本构造如图5.2.1所示
编辑课件
国家共享型教学资源库
学习单元2 高层建筑标高和轴线传递
图5.2.1 铅垂仪
编辑课件
国家共享型教学资源库
学习单元2 高层建筑标高和轴线传递
5.2.1 基础知识学习 5.2.1.1内控法内控法应于于高层建筑中或建筑物密集的建筑区，轴线投
测时，在建筑物底层室内测设轴线控制点，用垂准线原理将其竖直投测到各层楼面上，作为各层轴线测设的依据。室内轴线控制点的布置视建筑物的平面形状而定，对一般平面形状不复杂的建筑物，宜布设成L形或矩形。
编辑课件
国家共享型教学资源库
学习单元1 多层建筑施工测量
5.1.2教学内容实施 5.1.2.2.墙体施工测量 1.墙体定位将经纬架设在轴线控制桩或轴线钉上，将轴线投测到基
础面或防潮层上，用墨线弹出墙中线和墙边线，往下转动望远镜，把墙轴线延伸并画在外墙基础上，作为向上投测轴线的依据。检查外墙轴线交角是否等于90˚。如下图5.1.2.1所示。把门窗和其他洞口的边线也在外墙基础上标定出来。
编辑课件
国家共享型教学资源库
学习单元2 高层建筑标高和轴线传递
5.2.2教学内容实施 5.2.2.1 轴线定位之后，即可依据轴线测设备桩位或柱列
线上的桩位。桩的排列随着建筑物形状和基础结构的不同而异。最简单的排列是格网形状，此时只要根据轴线，精确地测设出格网的四个角点，进行加密即可测设出其他各桩位。有的基础则是由若干个承台和基础粱连接而成。测设时一般是按照“先整体、后局部，先外廓、后内部”的顺序进行。测设时通常根据轴线，用直角坐标法测设不在轴线上的桩位点。
