??上下节护壁的搭接长度不得小于上下节护壁的搭接长度不得小于50mm50mm每节护每节护壁均应在当日连续施工完毕护壁混凝土必须保证壁均应在当日连续施工完毕护壁混凝土必须保证密实根据地质情况使用速凝剂护壁模板的拆除密实根据地质情况使用速凝剂护壁模板的拆除宜在宜在8h8h后进行桩身钢筋的接头按钢筋图中说明进后进行桩身钢筋的接头按钢筋图中说明进??孔内混凝土一次连续灌注不得中途停顿
ppt课件
13
ppt课件
14
⑥桩内照明用电采用36V安全电压，孔内照明灯泡 用专用防水灯泡，确保安全。 • ⑦安全措施：锁口处预埋爬梯挂件，待一定深度 时方便挂设脚手爬梯，施工人员上下时必须由脚 手爬梯上下，桩口上搭防雨护棚，桩口周围还应 设防护栏。孔下必须保证通风，并随时检测有无 有害气体，一旦发现有害气体时，施工人员必须 马上撤离，采取通风来稀释有害气体的浓度，在 确定绝对安全后，方可继续施工。 • ⑧检查：成桩后对桩身尺寸、孔底标高、桩位 中线、井壁垂直度进行全面测定，作好施工记录。 经监理及有关质检人员共同逐孔检查鉴定，符合 设计要求后，办理好隐蔽工程验收，再制作、吊 放钢筋笼、浇筑砼。 •
ppt课件
29
•④严把材料关，钢筋应有出厂质量保证书或试验报
告单，并作机械性能试验，对进场的钢筋进行抽验， 遵守“先试验，后使用”的原则，对严重锈蚀及其 它不合规范的钢筋，坚决不予验收、使用。 •⑤严格控制钢筋的加工质量，加强对加工后的钢筋 存放管理，保证钢筋的绑扎和焊接质量。 •
ppt课件
30
§2.5 施工中应注意的问题 •预加固桩安全要求及防控措施： •（1）现场技术负责人在施工前对施工班组进行全 面、具体和有针对性的安全技术交底，内容包括工 作场所和安全防护措施、安全操作规程、安全注意 事项，开展经常性地安全自查，严禁使用手动提升 设备。 •（2）施工现场挂设安全标志，特别是主要施工部 位，作业点和危险区域，主要通道口均挂设相关的 安全标志。施工机械设备随机挂设安全操作规程。

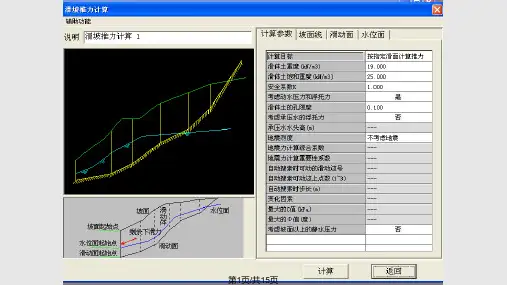

桩是深入土层或岩层的柱 形构件。通过桩身将上部承受 的坡体推力传给桩下部的侧向 土体或岩体，依靠桩下部的侧 向阻力来承担边坡的下推力， 而使边坡保持平衡或稳定。
同一般桩区别在于主要承 受水平荷载。
第1页/共15页
5.1 抗滑桩的类型、特点及适用条件
1 材料分类 木桩：临时工程 钢桩：临时工程 钢筋砼桩：常用
小型滑坡，推力小情形。
第4页/共15页
5.1 抗滑桩的类型、特点及适用条件
3 按截面型式 1、圆桩：小型、推力 方向不确定情形。 2、矩形桩：常用。 3、异形桩：可充分利 用材料性能。第5页/15页第6页/共15页
第7页/共15页
第8页/共15页
第9页/共15页
第10页/共15页
第11页/共15页
第12页/共15页
第13页/共15页
第14页/共15页
感谢您的观看！
第15页/共15页
第2页/共15页
2 按施工方法 一、沉桩（预制桩） 打入、振动下沉、静力压桩
第3页/共15页
2 按施工方法 一、沉桩（预制桩）
特点：不适宜密实砂土、 碎石土、乱石层等。噪声污 染大；挤土效应强；施工质 量稳定；松土中由于挤密作 用会提高地基土承载力；需 运输、起吊、打击等配筋量 大、混凝土标号高，造价高 于灌注桩；场地条件允许。

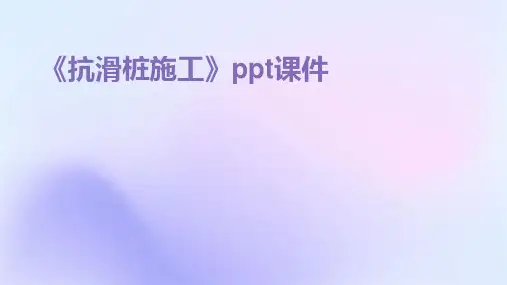

《抗滑桩施工》PPT课件
本课件旨在介绍抗滑桩施工的相关知识，从定义、作用到施工步骤、质量控 制，以及实践案例和发展前景等方面逐一展开，帮助您更好地了解和应用抗 滑桩技术。
抗滑桩的定义和作用
定义
抗滑桩是一种用于增加桩基抗滑稳定性的地基处理技术。
作用
抗滑桩可以有效防止土体倾斜和下滑，提高工程的安全性和稳定性。
按照相关规范和标准对抗滑桩的施工进行验收。
2 质量检测
通过检测手段对抗滑桩的质量进行检测，确保施工质量。
抗滑桩施工中的安全措施
安全培训
对施工人员进行相关的安全培训，提高安全意 识。
安全设施
提供必要的安全设施，如安全帽、防护眼镜等。
抗滑桩的应用领域和实践案例
应用领域
• 高速公路 • 桥梁工程 • 建筑物
抗滑桩的施工条件和影响因素
1 施工条件
施工条件包括土质、地下水位、施工空间等 因素。
2 影响因素
影响抗滑桩施工的因素主要有土体的稳定性、 桩身材料和外部荷载等。
抗滑桩的材料和设备
材料
常用材料包括钢筋、混凝土、预应力锚杆等。
设备
抗滑桩施工需要使用各种设备，如打桩机、钢筋剪 切机、混凝土泵等。
抗滑桩的施工步骤
实践案例
• 某高速公路抗滑桩工程 • 某大型桥梁抗滑桩工程 • 某高层建筑抗滑桩工程
1
打桩施工
2
使用合适的设备进行桩身的打入，确保
桩的稳定性。
3
确定桩位
根据设计要求确定抗滑桩的位置和间距。
注浆加固
在打入的桩身中注入浆液，增加桩的抗 剪强度。
抗滑桩的监测和评价
监测
通过各种测滑桩的施工效果和长期稳定性进行评价。
抗滑桩的质量控制
1 施工验收

4
第4页/共36页
单桩是抗滑桩的基本型式，也是常用的结构 型式，其特点是简单，受力和作用明确。当边坡 的推力较大，用单桩不足以承担其推力或使用单 桩不经济时，可采用排桩。排架桩的特点是转动 惯量大，抗弯能力强，桩壁阻力较小，桩身应力 较小，在软弱地层有较明显的优越性。有锚桩的 锚可用钢筋锚杆或预应力锚索，锚杆(索)和桩共 同工作，改变桩的悬臂受力状况和桩完全靠侧向 地基反力抵抗滑坡推力的机理，使桩身的应力状 态和桩顶变位大大改善，是一种较为合理、经济 的抗滑结构。但锚杆或锚索的锚固端需要有较好 的地层或岩层，对锚索而言，更需要有较好的岩 层以提供可靠的锚固力。
15
第15页/共36页
16
第16页/共36页
• 4）. 抗滑桩孔内爆破
• ①采用电雷管起爆。
• ②必须打眼放炮，严禁裸露药包，，对于软 岩石炮眼深度不超过0.8米，对于硬岩石炮眼深 度不超过0.5米。炮眼数目、位置和斜插方向， 应按岩层断面方向来定，中间一组集中掏心， 四周斜插挖边。
• ③严格控制药量，以松动为主。一般中间炮 眼装硝胺炸药1/2节，边眼装药1/3～1/4节。

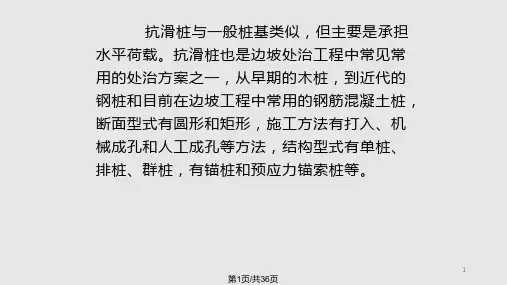

抗滑桩与一般桩基类似，但主要是承担 水平荷载。抗滑桩也是边坡处治工程中常见常 用的处治方案之一，从早期的木桩，到近代的 钢桩和目前在边坡工程中常用的钢筋混凝土桩， 断面型式有圆形和矩形，施工方法有打入、机 械成孔和人工成孔等方法，结构型式有单桩、 排桩、群桩，有锚桩和预应力锚索桩等。
1
第1页/共36页
壁施工：护壁混凝土采用机械拌合，人工浇筑，
振动棒捣实的方法。塌落度控制在8～10cm。
采取开挖一节支护一节原则，其下挖深度不得超
过2m，往下施工以每一节为一施工循环。护壁
C20钢筋混凝土，厚度为20cm。在节与节之间

生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

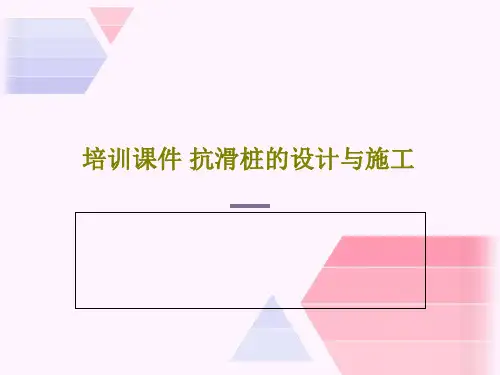

培训课件 抗滑桩的设计与施工
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
谢谢你的阅读

VS
详细描述
该案例介绍了某桥梁基础抗滑桩施工的过 程，通过采用先进的抗滑桩施工技术，确 保了桥梁基础的稳定性和安全性，为重要 基础设施的建设提供了可靠的技术保障。 该案例突出了抗滑桩施工技术在重要基础 设施中的重要性和广泛应用。
05
抗滑桩施工常见问题与解决方 案
孔壁坍塌
总结词
施工过程中，孔壁支撑力不足导 致坍塌。
解决方案
采取适当的搅拌和运输措施，确保混凝土充分搅 拌且避免长时间运输。同时，应控制浇筑高度， 避免因落差过大造成离析。
桩身断裂
01
总结词
抗滑桩桩身在受力后出现断裂。
02
详细描述
抗滑桩在承受较大荷载时，由于桩身混凝土强度不足或施工缺陷，桩身
可能出现断裂。
03
解决方案
确保桩身混凝土达到设计强度，避免过早受力。同时，应加强施工质量
能会上浮，影响桩身质量。
解决方案
采取适当的固定措施，如使用钢 丝固定钢筋笼，以防止其上浮。 同时，应控制混凝土浇筑速度，
避免过快造成钢筋笼上浮。
混凝土离析
1 2 3
总结词
混凝土在运输、浇筑过程中粗骨料下沉、水分上 浮。
详细描述
由于运输距离过长、浇筑高度过大或搅拌不充分 等原因，混凝土可能会出现离析现象，影响其强 度和耐久性。
案例二：某山区公路抗滑桩施工
总结词
复杂地质、环境保护
详细描述
该案例介绍了在某山区公路建设中，针对复杂的地质条件和环境保护要求，采用抗滑桩施工技术，实 现了公路建设的稳定性和安全性。该案例强调了施工过程中对环境保护的重视，展示了工程与自然和 谐共生的理念。
案例三：某桥梁基础抗滑桩施工
总结词
