配电房高低压停送电操作步骤

停送电安全技术操作规程一、前言电力系统的停送电操作是保障电网运行安全、保障用户用电安全必不可少的环节。

停送电的安全工作是电力公司的一项重要任务，为了确保停送电操作过程的安全可靠，采取一系列的技术措施及操作规程是非常必要的。

本文将介绍停送电安全技术操作规程的相关内容。

二、设备准备1. 停送电操作前，应在配电室设置停电告示，并明确停电期间的施工工程，并对工作人员进行相关培训。

2. 对停电装置进行检查，确保各设备运行正常、无异常情况，并做好备用系统和应急设备的准备。

三、停送电操作步骤1. 断电操作（1）确定停电范围和停电时段，并进行通告。

（2）首先关闭主变电站、变电站中的刀闸和隔离开关，并进行绝缘检测。

（3）其次关闭配电室的主开关和主送电开关，并进行绝缘检测。

（4）随后关闭各支路断路器。

（5）最后关闭配电室的地线开关，并确保已进行绝缘检测。

2. 送电操作（1）首先开启配电室的地线开关，并进行绝缘检测。

（2）其次逐个开启各支路断路器。

（3）然后开启配电室的主送电开关，并进行绝缘检测。

（4）最后开启主变电站、变电站中的刀闸和隔离开关，并进行绝缘检测。

四、设备操作要点1. 设备操作时，必须穿戴好个人防护装备，如绝缘手套、绝缘鞋等，并确保无人员越界作业。

2. 操作人员应熟悉设备的工作原理和操作流程，严格按照规程操作，杜绝任何违章操作。

3. 在操作过程中，要随时关注设备运行状态，如发现异常情况应立即停止操作，并向上级报告。

4. 操作人员应保持良好的沟通和配合，确保操作的准确性和安全性。

五、事故应急处理1. 在停送电操作过程中，如发生事故或紧急情况，应立即采取应急措施，并及时报告上级。

2. 在事故应急处理中，应优先保护人员的生命安全，同时尽快采取措施防止进一步事故扩大。

3. 事故应急处理结束后，要及时总结教训，查找事故原因，并完善操作规程，以防类似事故再次发生。

六、设备恢复1. 送电恢复操作前，必须对设备进行全面的检查，确保设备无故障，并进行绝缘检测。

A座配电房送电操作流程低压部分操作：一、1＃变压器(1TA）及其配电柜的操作检查1#变压器(1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL2无功补偿柜的开关(手柄上箭头指向off)2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平）；3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色)亮，分闸指示灯（绿色）灭；4、合上1AL2无功补偿柜的开关(手柄上箭头指向on）5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1，手柄竖直）.不在用的除外—--有标记二、2＃变压器（1TC）及其配电柜的操作检查2＃变压器(1TC)有响声，1BL1电缆受电柜的分闸指示灯(绿色)亮，则执行如下操作：1、断开1BL2无功补偿柜的开关（手柄上箭头指向off）2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0，手柄水平)；3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮,分闸指示灯（绿色）灭；4、合上1BL2无功补偿柜的开关（手柄上箭头指向on)5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1，手柄竖直）。

不在用的除外—--有标记三、3#变压器（1TB）及其配电柜的操作检查3#变压器(1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色)亮，则执行如下操作：1、断开1AL10无功补偿柜的开关（手柄上箭头指向off）2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色)亮，分闸指示灯（绿色)灭；4、合上1AL10无功补偿柜的开关（手柄上箭头指向on)5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。

停、送电操作规程
值班电工负责配电房内高、低压电气设备停、送电操作：
一、停电操作。

值班人员接到停电指令或持有“停电操作票”的作业人员及检查人员的停电要求后，做如下操作：
1、停高压开关时，应核实要停电的开关，填写“倒闸操作票”，确认无误后方可进行停电操作。

停电操作必须戴绝缘手套，穿绝缘靴或站在绝缘台上，操作高压开关手柄，切断油断路器（真空断路器），并在手柄上挂上“有人工作，禁止合闸”的警示牌。

2、低压馈电开关停电时，在切断开关后，实行闭锁，并在开关手柄上挂上“有人操作，禁止合闸”的警示牌。

二、送电操作。

当值班人员接到送电指示或作业人员已工作完毕，原联系人要求送电时，应核实好要送电的开关，确认送电线路上无人工作时方可送电。

严禁约定时间送电。

送电操作如下：
1、高压开关合闸送电：填写“倒闸操作票”，取下停电作业牌，戴好绝缘手套，穿绝缘靴或站在绝缘台上，取下隔板，闭合隔离开关，操作断路器手柄或按钮进行合闸送电。

2、低压馈电开关送电操作如下：取下开关手柄上的“有人工作，禁止合闸”牌后解除闭锁，操作手柄合上开关。

同时，观看检漏继电器绝缘指示，当指针指示低于规定值时，必须立即
断开关，责令作业人员进行处理或向调度室及有关人员汇报，严禁甩掉漏电继电器强行送电。

配电房安全操作规程配电房是电力系统中非常重要的组成部分，它负责将高压电能转换为适合用户使用的低压电能，并进行分配和控制。

为了确保配电房的安全运行，保障人员和设备的安全，特制定以下安全操作规程。

一、人员要求1、配电房操作人员必须经过专业培训，取得相关资格证书，熟悉配电设备的性能、操作方法和安全注意事项。

2、操作人员应具备良好的职业道德和责任心，严格遵守操作规程，不得擅自离岗、脱岗。

3、操作人员应保持良好的精神状态，严禁酒后上岗、疲劳上岗。

二、操作前准备1、操作人员应穿戴好劳动防护用品，如绝缘手套、绝缘鞋、安全帽等。

2、检查工具、仪器是否完好，如验电器、万用表、接地线等。

3、查看运行记录，了解设备的运行状况和上次操作的情况。

三、设备巡检1、定期对配电设备进行巡检，包括变压器、开关柜、配电柜、电缆等。

2、检查设备的外观是否有异常，如变形、变色、冒烟、异味等。

3、检查设备的运行参数是否正常，如电压、电流、功率因数等。

4、检查设备的连接部位是否松动、发热，绝缘子是否清洁、有无裂纹。

四、停电操作1、停电操作应按照先低压后高压、先负荷侧后电源侧的顺序进行。

2、断开低压开关柜的各支路开关，检查确认各支路开关已断开。

3、断开低压总开关，挂上“有人工作，禁止合闸”的警示牌。

4、断开高压开关柜的断路器，将手车摇出至试验位置，挂上“有人工作，禁止合闸”的警示牌。

5、验电：使用相应电压等级的验电器，在高压进线侧和各出线侧分别进行验电，确认无电压后，立即装设接地线。

五、送电操作1、送电操作应按照先高压后低压、先电源侧后负荷侧的顺序进行。

2、拆除接地线，检查确认接地线已拆除。

3、将高压开关柜的手车摇至工作位置，合上断路器。

4、合上低压总开关，检查确认电压正常。

5、合上低压开关柜的各支路开关，恢复供电。

六、倒闸操作1、倒闸操作必须填写操作票，并由两人执行，其中一人监护，一人操作。

2、操作票应按照规定的格式填写，操作内容应清晰、准确、完整。

电工停送电的详细步骤1.首先，确保您拥有正确的工具和设备，以及个人防护装备，如手套、披肩和安全鞋等。

电工在进行停送电操作时必须保持安全，并遵循相关的安全标准和规定。

2.在停送电之前，您必须先关闭任何依赖电力供应的设备。

这些设备可能包括电脑、电视、冰箱、空调等。

确保这些设备已正确关闭，并将它们从插座中拔下，以免意外的电流危险。

3.找到您的电力供应箱。

该电力供应箱通常位于居民楼外的配电房或者办公楼内的配电间。

打开电力供应箱的门，检查里面的电源开关和保险丝。

4.在进行任何操作之前，必须将电源关闭。

这可以通过将电源开关切换到关闭位置来实现。

有些电源开关可能带有一个带锁的盖子，您可能需要钥匙才能打开，并切换到关闭位置。

5.打开电源开关后，您需要在停送电之前进行绝缘测试。

绝缘测试仪是一种用于测量电气设备的绝缘阻抗的仪器。

将绝缘测试仪的测试电极连接到电源开关的线路上，然后按下测试按钮。

绝缘测试仪将显示电路的绝缘阻抗值。

如果绝缘阻抗大于标准值，则表示没有电流通过，可以进行停送电操作。

6.当绝缘测试确认电源已断开，您可以继续进行停送电操作。

首先，检查和测试有关电路的其他部件，如保险丝和接线盒。

确保这些部件可靠，并在停送电时不会出现故障。

7.然后，您需要在配电箱上贴上明显的警示标志，以告知他人该电源已经断开。

这可以防止其他人无意中打开电源开关，从而导致电流危险。

8.停送电之后，进行所需的工作，如维修或更换电气设备。

确保在进行任何维修或更换之前，再次确认电源已经断开，以免发生电击事故。

9.完成所有工作后，您需要重新连接电源并恢复供电。

确保在重新连接电源之前，您已经正确地完成了所有工作，并且工作场所和设备恢复到了安全状态。

总之，电工停送电是一项十分重要的操作，需要谨慎和注意。

在进行停送电之前，电工必须先关闭相关设备，然后检查和测试电源开关和其他部件，进行绝缘测试，并贴上明显的警示标志。

完成所需的维修或更换后，再重新连接电源并恢复供电。

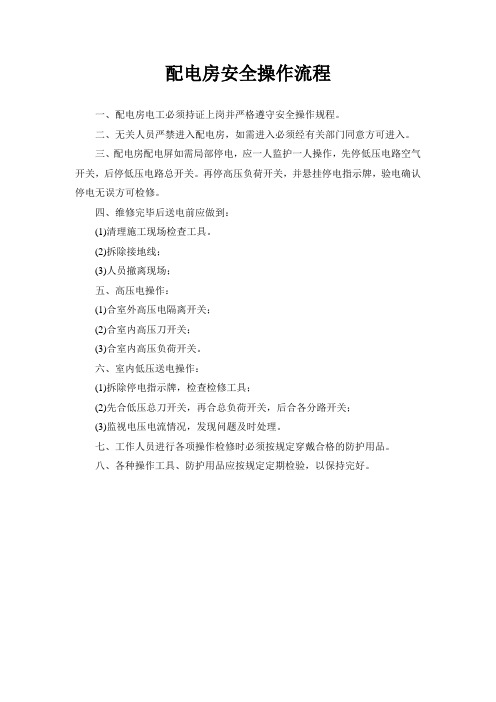

配电房安全操作流程
一、配电房电工必须持证上岗并严格遵守安全操作规程。

二、无关人员严禁进入配电房，如需进入必须经有关部门同意方可进入。

三、配电房配电屏如需局部停电，应一人监护一人操作，先停低压电路空气开关，后停低压电路总开关。

再停高压负荷开关，并悬挂停电指示牌，验电确认停电无误方可检修。

四、维修完毕后送电前应做到：
(1)清理施工现场检查工具。

(2)拆除接地线；
(3)人员撤离现场；
五、高压电操作：
(1)合室外高压电隔离开关；
(2)合室内高压刀开关；
(3)合室内高压负荷开关。

六、室内低压送电操作：
(1)拆除停电指示牌，检查检修工具；
(2)先合低压总刀开关，再合总负荷开关，后合各分路开关；
(3)监视电压电流情况，发现问题及时处理。

七、工作人员进行各项操作检修时必须按规定穿戴合格的防护用品。

八、各种操作工具、防护用品应按规定定期检验，以保持完好。

配电房停送电操作程序一停电:①首先断开D1-D7低压柜的空气开关，后断开低压柜外刀闸。

②停低压储能柜开关。

③停高压馈线Gc柜内负荷开关，合上接地开关。

④停高压Gj主供联动柜负荷开关，合上连锁开关。

⑤停高压Gj主供进线柜负荷开关，合上连锁开关。

拔下进线Gj 柜安全钥匙。

二送电:⑥将安全钥匙插入备供Gb电源柜钥匙孔后，分开连锁开关，合上备供Gb电源负荷开关。

⑦分开备供联动柜连锁开关，合上负荷开关。

⑧分开馈线柜接地开关，合上负荷开关。

⑨检查低压储能柜电压表换相电压是否正常，正常后合上低压储能柜开关。

⑩合上低压柜Dj刀闸，合上D1-D7柜内空气开关。

三附：《备供电源换主供电源》（一）停电:①先停各低压柜的空气开关，后断开低压柜外刀闸。

②停低压储能柜开关。

③停高压馈线柜Gc内负荷开关，合上接地开关。

④停高压备供Gb联动柜负荷开关，合上连锁开关。

⑤停高压Gb备供进线柜负荷开关，合上连锁开关。

拔下进线柜Gj安全钥匙。

（二）送电⑥将安全钥匙插入主供高压电源柜钥匙孔后，分开连锁开关，合上主供Gj电源负荷开关。

⑦分开主供Gj联动柜连锁开关，合上负荷开关。

⑧分开馈线柜接地开关，合上负荷开关。

⑨检查低压储能柜电压表换相电压是否正常，正常后合上低压储能柜开关。

⑩合上低压柜D1-D7刀闸，合上柜内各个空气开关。

四注意事项：1. 停送电作业必须两人操作，“一人操作，一人看护”。

2. 停电作业前必须佩戴绝缘手套穿上绝缘靴。

3. 保证作业是光线充足。

4. 停送电完成后检查设备是否运行正常，并做好记录。

爱尚东亭维修运转部。

高低压配电柜操作规程 The manuscript was revised on the evening of 2021目的：规范高低压配电柜的操作程序。

适用范围：适用于高低压配电柜操作过程。

责任：高低压配电柜操作人员按本规程操作，车间管理人员对本规程的有效执行承担监督检查责任。

内容：1. 高压配电房送电操作要求：配电房高压进线柜带电后，此时10KV进线电柜下面电缆带电，带电指示灯亮。

确认后才能进行下一步操作；公司配电房高压配电柜操作由本公司持经高压培训并取得相应操作资格证的值班电工操作。

低压配电柜操作电工，也必须持证上岗。

2. 倒闸操作：倒闸操作前的准备：2.1.1 一次设备（高压部份）核对无误；10KV电源进线柜、变压器出线柜、变压器低压侧总进线柜及其它低压开关柜的刀闸及开关均处于断开位置；2.1.3 倒闸操作由两人执行，一人操作，一人监护。

操作人员须戴绝缘手套，穿绝缘鞋。

倒闸操作程序：2.2.1 确认10KV电源（由旺甫大利变电站开关供电）进线已经有电；2.2.2 合上进线电柜进线开关，此时10KV母线带电，监测母线电压（分闸按相反顺序操作）；2.2.3 确认所需送电变压器联接的高压开关柜接地刀闸在断开位置后，合上开关，供电至变压器，检查变压器运行状况，运行正常后，合上需供电的低压馈线的隔离开关，再合上负荷开关。

（分闸操作顺序相反，即先分负荷开关，后分刀闸，先分负荷侧，后分电源侧，验电确认停电后，合接地刀闸）；2.2.4 按以上步骤操作，直至向所有需供电变压器完成合闸供电（分闸断电）；高压开关柜具体操作：2.3.1 确认高压进线电缆已送电，将主开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时高压开关柜母线带电，电压表显示高压电压值；2.3.2 确认所需供电变压器对应的高压开关分柜，把高压开关柜接地刀闸旋转在断开位置，将分开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时变压器带电；2.3.3 停高压电时，操作顺序相反，操作完毕，挂停电标志牌；2.3.4 停电后操作高压开关柜，使用所配备的后备电源操作，如后备电源损坏，用开关储能操作；2.3.4 储能功能作用，是在突然停电，同时后备操作电源损坏时，手动储能按键，保证合闸或分闸操作完成。

低压停送电操作规程及标准（4篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!低压停送电操作规程及标准（4篇范文）【第1篇】低压停送电操作规程及标准一、适用范围：变电所、配电所、所有低压电力开关的场合。

配电房安全操作规程1、遵守供电管理制度，严格按照电工操作规程作业；对配电房实施专职电工专人管理，持证上岗，保证供电正常。

2、低压操作人员必须站在绝缘垫上作业，高压操作人员必须穿绝缘鞋、戴绝缘手套等安全用具进行作业。

4、设备检修时必须断电操作，并确保在需停电检修设备的回路上有一个明显的断开点；此外，在断开点上悬挂“有人操作严禁合闸”的警示标牌。

5、特殊情况必须带电作业时，应有可靠的防护措施，并按照安全操作规程进行作业，现场有专人监护，以防触电事故。

6、停（送）电操作程序：1）停电程序：断开低压侧各分路负荷开关和闸刀——断开低压侧总空气开关——断开低压侧总刀开关。

2）送电程序：与停电顺序相反。

合上低压侧总刀开关——合上低压侧总空气开关——合上各分路刀开关及负荷开关。

七、检修停电、送电：1）配电房停电检修：按停电操作程序进行后，在确定已断电且发电机总开关处于关闭状态时，在检修前端进行母线短路接地，并在总开关出挂上“严禁合闸”指示牌，检修完毕后，接到复电指令后摘除短路接地线，再按恢复送电程序进行恢复用电并摘除警示牌。

2）局部检修：接操作指令进行确定的回路停电操作，停电后挂上“有人作业严禁合闸”的警示牌，作业完成后得到复电指令后方可按操作程序恢复供电。

摘除警示牌。

八、倒闸操作：1）当市电停电后，需要发电机供电时须进行倒闸操作。

2）按停电程序进行高低压开关的操作。

3）发电机倒闸操作：按操作规程启动发电机—合发电机总开关—合发电机配电盘各负荷开关—合配电盘上接发电机双掷开关—合低压负荷开关。

4）当市电恢复后的操作：断低压负荷开关—断发电机配电盘各负荷开关—操作配电盘上双掷开关接市电端—按送电程序操作高低压盘得恢复供电。

1、高压配电室所有人员必须认真研究和遵守“作业安全工作规程”，每年按电业安全规程进行一次考试，取得合格证后，方可从事本工作。

2、一切作业人员必需熟悉本单位的供电系统，并经过一定培训，达到处理日常故障的能力。
