高压停送电操作流程

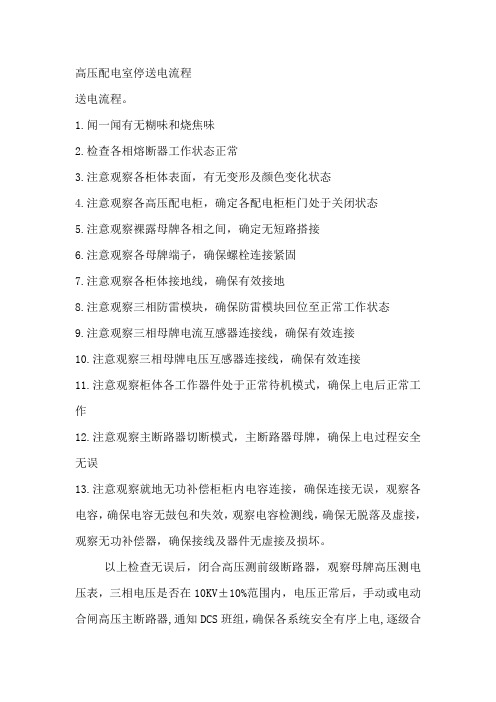

高压配电室停送电流程送电流程。

1.闻一闻有无糊味和烧焦味2.检查各相熔断器工作状态正常3.注意观察各柜体表面，有无变形及颜色变化状态4.注意观察各高压配电柜，确定各配电柜柜门处于关闭状态5.注意观察裸露母牌各相之间，确定无短路搭接6.注意观察各母牌端子，确保螺栓连接紧固7.注意观察各柜体接地线，确保有效接地8.注意观察三相防雷模块，确保防雷模块回位至正常工作状态9.注意观察三相母牌电流互感器连接线，确保有效连接10.注意观察三相母牌电压互感器连接线，确保有效连接11.注意观察柜体各工作器件处于正常待机模式，确保上电后正常工作12.注意观察主断路器切断模式，主断路器母牌，确保上电过程安全无误13.注意观察就地无功补偿柜柜内电容连接，确保连接无误，观察各电容，确保电容无鼓包和失效，观察电容检测线，确保无脱落及虚接，观察无功补偿器，确保接线及器件无虚接及损坏。

以上检查无误后，闭合高压测前级断路器，观察母牌高压测电压表，三相电压是否在10KV±10%范围内，电压正常后，手动或电动合闸高压主断路器,通知DCS班组，确保各系统安全有序上电,逐级合闸各级分断路器,待听到变压器及及各高压设备工作稳定后，工作无异常声响后，方可离开,确保柜门关闭，放“正在运行”警示标志。

停电流程通知DCS班组，确保各系统安全有序掉电观察备电系统合闸是否处于正常状态，按备电系统投切操作规程投入备电系统观察各母牌电压及电流处于正常范围依次从各小断路器依次向上切断回路停电完成后，放“正在检修”警示标志。

低压配电室停送电流程送电流程。

1.闻一闻有无糊味和烧焦味2.检查各相熔断器工作状态正常3.注意观察各柜体表面，有无变形及颜色变化状态4.注意观察各高压配电柜，确定各配电柜柜门处于关闭状态5.注意观察裸露母牌各相之间，确定无短路搭接6.注意观察各母牌端子，确保螺栓连接紧固7.注意观察各柜体接地线，确保有效接地8.注意观察柜体各工作器件处于正常待机模式，确保上电后正常工作9.注意观察柜内各热继电器状态，确保处于正常状态以上检查无误后，从前级断路器逐级闭合，观察各相电压是否在380V±10%范围内通知DCS班组，确保各系统安全有序上电,逐级合闸各级分断路器,确保柜门关闭，放“正在运行”警示标志。

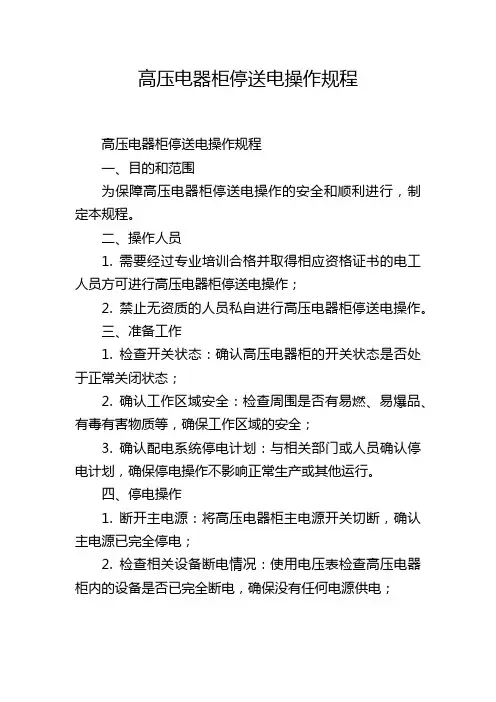

高压电器柜停送电操作规程高压电器柜停送电操作规程一、目的和范围为保障高压电器柜停送电操作的安全和顺利进行，制定本规程。

二、操作人员1. 需要经过专业培训合格并取得相应资格证书的电工人员方可进行高压电器柜停送电操作；2. 禁止无资质的人员私自进行高压电器柜停送电操作。

三、准备工作1. 检查开关状态：确认高压电器柜的开关状态是否处于正常关闭状态；2. 确认工作区域安全：检查周围是否有易燃、易爆品、有毒有害物质等，确保工作区域的安全；3. 确认配电系统停电计划：与相关部门或人员确认停电计划，确保停电操作不影响正常生产或其他运行。

四、停电操作1. 断开主电源：将高压电器柜主电源开关切断，确认主电源已完全停电；2. 检查相关设备断电情况：使用电压表检查高压电器柜内的设备是否已完全断电，确保没有任何电源供电；3. 检查与高压电器柜连接的设备：检查与高压电器柜连接的设备是否已完全断电，确保与其连接的设备已经停止运行。

五、恢复送电操作1. 检查工作环境：确保工作环境无隐患，安全可靠；2. 检查各项设备：确认高压电器柜内各项设备已经驱动正常；3. 逐步恢复电源：按照正常的供电程序，依次打开高压电器柜内的开关，恢复供电；4. 检查设备运行状况：确认设备正常运行，无异常情况。

六、安全注意事项1. 操作前必须检查设备有无残压，并使用放电装置将残压释放；2. 进入高压电器柜操作前必须带好个人防护装备，包括绝缘手套、绝缘鞋等，以防止触电事故的发生；3. 操作人员必须按照规程要求操作，严禁违章操作；4. 操作时必须严格按照操作程序操作，确保操作的顺序和正确性；5. 若遇到异常情况，应立即停止操作并向上级报告，等待核实后再进行下一步操作；6. 操作完成后，必须清理现场，保持设备和周围环境的整洁。

以上为高压电器柜停送电操作规程，希望能对操作人员的工作提供指导和保障。

在实际操作中，务必严格按照规程执行，以确保安全和减少事故的发生。

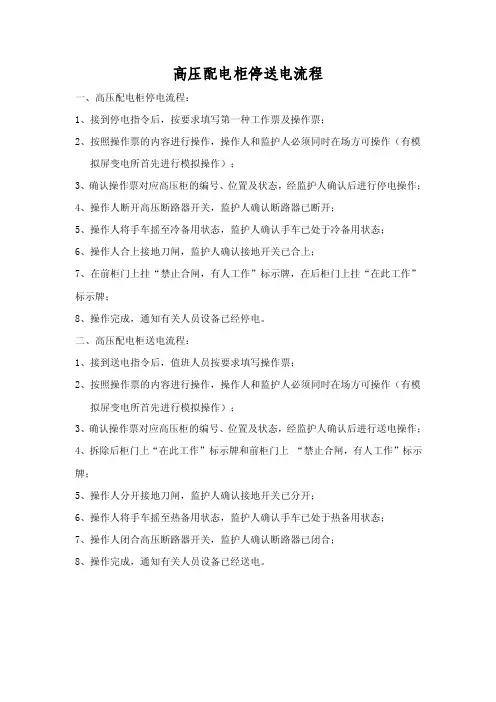

高压配电柜停送电流程
一、高压配电柜停电流程：
1、接到停电指令后，按要求填写第一种工作票及操作票；
2、按照操作票的内容进行操作，操作人和监护人必须同时在场方可操作（有模
拟屏变电所首先进行模拟操作）；
3、确认操作票对应高压柜的编号、位置及状态，经监护人确认后进行停电操作；
4、操作人断开高压断路器开关，监护人确认断路器已断开；
5、操作人将手车摇至冷备用状态，监护人确认手车已处于冷备用状态；
6、操作人合上接地刀闸，监护人确认接地开关已合上；
7、在前柜门上挂“禁止合闸，有人工作”标示牌，在后柜门上挂“在此工作”标示牌；
8、操作完成，通知有关人员设备已经停电。

二、高压配电柜送电流程：
1、接到送电指令后，值班人员按要求填写操作票；
2、按照操作票的内容进行操作，操作人和监护人必须同时在场方可操作（有模
拟屏变电所首先进行模拟操作）；
3、确认操作票对应高压柜的编号、位置及状态，经监护人确认后进行送电操作；
4、拆除后柜门上“在此工作”标示牌和前柜门上“禁止合闸，有人工作”标示牌；
5、操作人分开接地刀闸，监护人确认接地开关已分开；
6、操作人将手车摇至热备用状态，监护人确认手车已处于热备用状态；
7、操作人闭合高压断路器开关，监护人确认断路器已闭合；
8、操作完成，通知有关人员设备已经送电。

高压停送电操作规程及标准一、适用范围：变电所、配电所、所有高压电力开关的场合。

二、一般规定：1. 10KV线路及设备的停送电严格执行停送电制度。

2. 10KV高压的停送电一律执行工作票制度，工作票由申请停送电单位填写，严禁约时停送电，停送电必须由专人进行，严格执行谁停电，谁送电制度，中间不得换人或让他人代替。

3. 停送电必须停电、验电、挂牌、汇报。

4. 停送电必须严格执行《选煤厂安全技术操作规程》和《选煤厂停送电制度》的有关规定。

5. 必须清楚停送电的电压等级，所用到的工具，并检查工具是否完好，有无损坏等。

6. 必须有安全用具（绝缘操作台、高压绝缘手套、绝缘鞋等）。

7. 各环节调度室值班人员都必须认真填写记录，包括申请停电人、停电时间、停电的设备、停电操作人、验电人、送电时间、送电的设备、送电操作人等。

电工也必须作相应记录。

三、操作工序：1．停电申请人员先向调度室申请停电。

2．调度室接到停送电请求后，通过工作票或对讲机命令电工进行停送电操作(值班电工必须重复调度室停电设备号)。

3．电工根据调度室命令填写倒闸操作票，并由一人读票监护，一人操作。

操作人员必须穿绝缘鞋、戴绝缘手套，站在绝缘胶垫上，操作前必须核对设备名称和该设备的位置。

4．停电操作要执行停电、验电、放电、挂接地线后，开关必须挂“有人工作，严禁合闸”标示牌。

明确通知调度室设备已停电(必须重复停电设备号)，调度室接到设备停电的通知后，方可通知设备检修人员进行检修。

5．在接到调度送电通知后，核实送电设备号及名称后，方可送电。

6．送电操作要执行摘除“禁止合闸，有人工作”标示牌，取下接地线，按照操作规程进行送电。

明确通知调度室设备已送电(必须重复送电设备号)。

7．操作完成后做好高压停送电的相关记录。

高压手车柜停送电操作工序（1）、在操作高压手车柜停送电时，必须严格按照《高压停送电操作规程及标准》执行，并有两人执行，其中一人操作，一人担任监护。

（2）、操作人员必须穿绝缘鞋、戴绝缘手套，站在绝缘胶垫上，操作前必须核对设备名称和该设备的位置。

配电室高压柜停送电操作规程高压停电操作规程：1.高压柜需要停电，需上报供电主管和班长，填写相关操作票，经确认同意后由有高压进网许可证的值班人员进行停电操作，且必须至少有一人监护。

2.穿戴好高压绝缘装备，准备好操作工具。

3.操作仪表板上合、分闸转换开关（先转至预分，再转至分）使断路器处于分闸位置，同时仪表板上红灯灭，绿灯亮，开关状态模拟指示仪显示分闸状态，分闸成功。

4.将断路器手车摇柄插入摇柄口，逆时针转动摇柄，摇柄明显受阻并伴有“咔哒”声时，此时手车处于试验位置，继续摇至隔离位置，二次插锁定解除，打开手车室门，手动脱离二次插。

（手车主回路断开）5.观察带电显示器（或验电），若不带电方可继续进行操作。

6.按下接地刀闸操作孔连锁板，将接地开关操作手柄插入中门右下角六角孔内，顺时针旋转，使接地开关处于合闸位置，接地刀闸合闸指示标志需在中间位置（如果指示标志未在中间位置，说明接地动作机构未到位，进退车碰撞导致动作机构变形，影响对接地刀闸的操作），确定接地开关确已合闸后，完成停电操作。

7.悬挂“有人工作，禁止合闸”警示牌。

高压送电操作规程1.高压柜需要送电，需上报供电主管和班长，填写相关操作票，经确认同意后由有高压进网许可证的值班人员进行送电操作，且必须至少有一人监护。

2.穿戴好绝缘装备，准备好高压柜操作工具。

3.确认全部柜门已关好，并锁上。

（接地开关处于合位时方可关上下门）4.摘除“有人工作，禁止合闸”警示牌。

5.将接地开关操作手柄插入右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操作孔处连锁板自动弹回遮住操作孔，柜下门闭锁。

6.打开柜门，手动插上二次插，关好柜门。

7.将断路器手车摇柄插入摇柄口，顺时针转动摇柄，摇柄明显受阻并伴有“咔哒”声时取下摇柄，此时手车处于工作位置，二次插被锁定，断路器手车主回路接通，查看相关信号（带电显示仪带电）。

7.操作仪表板上合、分闸转换开关（现转至预合，再转至合）使断路器合闸送电，同时仪表上绿灯灭，红灯亮，开关状态模拟指示仪显示合闸状态，合闸成功。

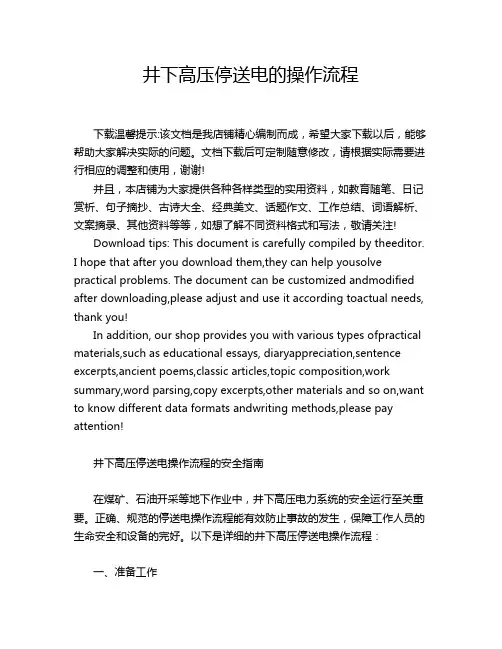

井下高压停送电的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!井下高压停送电操作流程的安全指南在煤矿、石油开采等地下作业中，井下高压电力系统的安全运行至关重要。

高压配电柜停送电流程及注意事项一、高压配电柜送电流程:1．接送电通知，到热电办理送电票。

2．确认配电柜所在位置，了解其绝缘情况,确保可送电。

3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归.4．检查断路器控制电源开关是否在合闸位置.5．检查断路器所处位置(工作/隔离)、状态（合闸/分闸）及储能情况,在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。

6．检查断路器二次侧插头是否已经插入并牢固。

7．用摇把将断路器小车摇进工作位置,确认断路器已经到位。

在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害.当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。

8．通过综保确认断路器已经受电。

9．操作完成,通知要求送电单位设备已经送电.二、高压配电柜停电流程:1．接停电通知，到热电办理停电票。

2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。

3．用摇把将断路器小车摇出到隔离位置,确认断路器已经到位。

4．用把手将接地开关合上，确认接地开关已处于合闸状态.5．挂“禁止合闸，有人工作"标识牌。

6．操作完成，通知要求停电单位设备已经停电。

三、高压配电柜停送电注意事项1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作，并坚持谁办票谁操作.2．务必确认配电柜的正确位置,切忌疏忽大意.3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作,一人监护，避免发生误操作.4．进行停、送电操作前一定要确认断路器处于分闸状态,合闸状态禁止操作。

5．保证同一状态的不同指示相统一，如有异常应立即停止操作并上报主管领导。

6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作。

7．合分接地刀时要用适当的力量，但切忌用蛮力以免损坏机构。

8．对于在高压设备上停电检修工作，比如检修电动机、变压器或电缆头制作等需要高压设备停电的作业要求检修人员办理电气第一种工作票;检修结束后必须要进行绝缘检测,合格后方可送电。

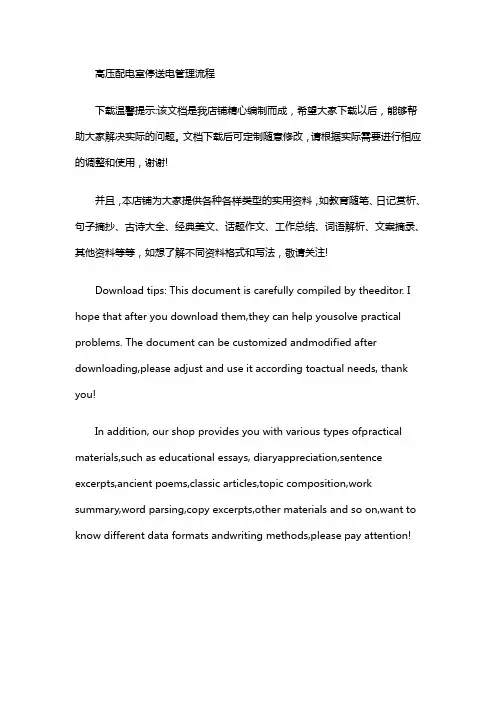

高压配电室停送电管理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压配电室是电力系统中非常重要的组成部分，其停送电管理流程关系到电力系统的安全稳定运行和人身财产安全。

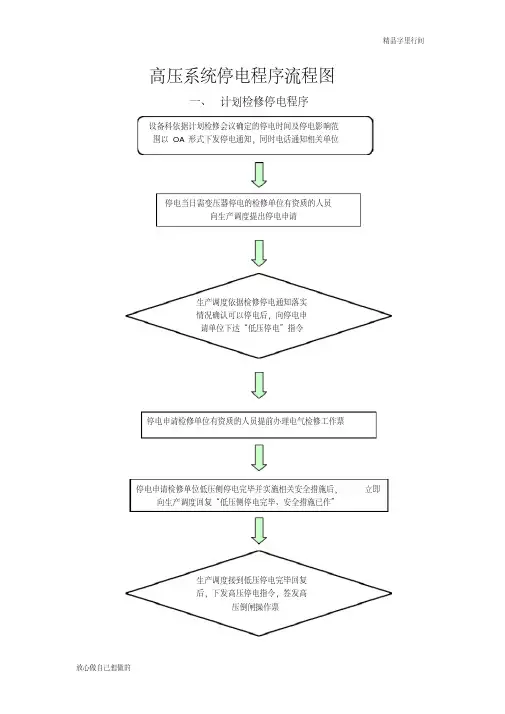

高压系统停电程序流程图一、计划检修停电程序设备科依据计划检修会议确定的停电时间及停电影响范围以OA形式下发停电通知，同时电话通知相关单位停电当日需变压器停电的检修单位有资质的人员向生产调度提出停电申请生产调度依据检修停电通知落实情况确认可以停电后，向停电申请单位下达“低压停电”指令停电申请检修单位有资质的人员提前办理电气检修工作票停电申请检修单位低压侧停电完毕并实施相关安全措施后，立即向生产调度回复“低压侧停电完毕、安全措施已作”生产调度接到低压停电完毕回复后，下发高压停电指令，签发高压倒闸操作票高压运行值班员停电操作完毕后，立即向生产调度回复“高压停电完毕”生产调度接到高压停电完毕的回复后，通知停电申请检修单位可以进行检修停电申请检修单位接到“可以检修”的命令后，检修工作开始生产科依据节假日期间的生产安排，确定停电时间及停电影响范围，以OA形式下发停电通知，同时电话通知相关单位停电当日生产调度依据动能停送通知落实情况，确认可以停电后，向相关低压侧单位下达“低压侧停电”指令低压侧单位进行低压侧停电完毕，立即向生产调度回复“低压侧开关已断开”生产调度确认后，下发“高压开关处于热备状态”指令，并签发高压倒闸操作票高压运行值班员停电操作完毕，立即向生产调度回复“高压停电完毕”出现紧急情况，需变压器停电单位向生产调度汇报情况，提出停电要求生产调度依据紧急情况下达停电指令。

或视情况征求生产科或设备科意见后，下达停电指令。

需紧急停变压器的相关单位（低压、高压）接到生产调度的停电指令后，立即按规程进行停电操作。

停电操作完毕后，生产调度立即向主管部门和主管厂长汇报现场情况。

高压系统送电程序流程图检修送电程序节假日送电程序检修结束后，检修单位到调度室办理检修工作票终结手续，并签字确认已具备送电条件。

同时向生产调度提出送电申请。

生产调度接到送电申请或通知，落实情况后，通知相关低压用电单位，做好受电准备低压用电单位做好准备后，向生产调度回复“可以受电”生产调度接到低压回复后，通知高压运行值班员送电高压运行值班员接到生产调度的送电命令后，填写操作票，按送电规程进行操作生产科依据节前制定的动能停送计划，通知生产调度进行送电高压运行值班员送电操作完毕后，向生产调度回复生产调度接到回复后，通知相关低压用电单位高压侧送电完毕，可以进行低压送电流程图图形说明：椭圆形代表责任单位为：高压运行班矩形代表责任单位为：停电变压器相关低压单位菱形代表责任单位为：生产调度圆角矩形代表责任单位为：管理科室NO:04-111024高压停送电规定（暂行）1.目的：为了保证停送电过程的安全可靠，明确停送电流程，明晰各方职责，特制定本规定。

高低压停送电操作规程一、一般规定1、大楼管理科电工组负责医院停送电管理工作。

2、电气设备操作和监护人员必须经过培训，经考试合格后，持证上岗。

3、电气设备操作和监护人员必须熟悉工作现场、设备性能、设备操作方法以及设备负荷配带情况。

4、非专职和值班电气人员，严禁擅自操作电气设备。

5、高压停送电必须严格执行工作票制度。

6、维修时低压停送电工作必须由专人负责，必须严格执行谁停电，谁送电的原则，严禁约时停、送电。

停电后闭锁、上锁、挂牌亦或设专人看管。

二、高压停送电操作（一）工作票办理1、工作负责人提前填写工作票，写清工作内容、停电范围、停电地点，交由工作票签发人签发。

2、工作票签发人对工作负责人所提报的工作票内容、工作的必要性、计划时间的合理性进行审核，在工作票中填写本次工作需要实施的安全技术措施并签字。

3、工作负责人将工作票交调度室备案后，送交变电所的运行管理单位。

4、操作人员（工作许可人）应详细审核工作票，发现有涂改或填写错误时，将操作票返回工作负责人重新办理。

5、需停电或送电时、工作负责人提前30分钟通知调度室，由调度室通知操作人员到达操作现场。

（二）配电室高压停送电操作程序1、停电操作前的准备（1）工作许可人（操作人员）和工作负责人均到达变电所后，由工作负责人向调度室电话提出申请，讲清楚停电内容和范围，调度员核实并记录后向工作许可人下达操作命令。

（2）工作许可人接到调度命令后，需详细记录并复诵无误。

（3）工作许可人检查操作现场瓦斯情况，确定瓦斯不超0.5％。

（4）操作人员（工作许可人）认真填写停、送电操作票内容，并经监护人（工作负责人）审核无误，双方签字确认。

（5）操作人员穿绝缘靴，戴绝缘手套，准备相应的保安用具。

（6）操作人员和监护人应核对设备各称、编号和设备实际状态，检查正确后，监护人填写操作开始时间，监护人按照操作票所列操作顺序高声唱票，每次只准唱一项，操作人手指操作设备高声复诵，监护人听，看操作人复诵无误后，发出“对”！的命令，操作人方可操作，每操作一项后，均应检查操作的正确性，然后由监护人在票上做一个勾票记号“√”，勾票后，告诉操作人员下一步操作内容。
