第九章线性系统的状态空间分析与综合9-1 线性系统的状态空间描述9-2 线性系统的可控性与可观性9-3 线性定常系统的反馈结构及状态观测器9-4 李雅普诺夫稳定性分析9-5 控制系统状态空间设计9凯莱-哈密顿定理设n 阶矩阵A 的特征多项式：则A 满足其特征方程，即推论1 矩阵A 的次幂可表示为A 的n-1阶多项式：式中与A 阵的元素有关。
1110()n n n f I A a a a λλλλλ−−=−=++++ 1110()n n n f A A a A a A a I−−=++++ ()k k n ≥10 , n k mm m A A k n α−==≥∑m α9秩判据线性定常连续系统：其状态完全可控的充分必要条件是：其中，A 为n 维方阵；称为系统的可控性判别阵。
0()()(), (0), 0xt Ax t Bu t x x t =+=≥ 1n rank B AB A B n −⎡⎤=⎣⎦1 n S B AB A B −⎡⎤=⎣⎦9PBH 秩判据线性定常连续系统：其状态完全可控的充分必要条件是：式中，是矩阵A 的所有特征值。
另一种等价描述为：说明：因为这个判据是由波波夫(Popov ) 和贝尔维奇(Belevitch ) 首先提出，并由豪塔斯(Hautus ) 最先指出其可广泛应用性，故称为PBH 秩判据。
0()()(), (0), 0xt Ax t Bu t x x t =+=≥ (1,2,,)i i n λ= [] ; 1,2,,i rank I A B n i nλ−== [] ; rank sI A B n s C−=∀∈9对角线规范型判据线性定常连续系统：矩阵A 的特征值两两相异，变为对角线规范型：系统完全可控的充要条件不包含元素全为零的行12,,,n λλλ 12 0 0 n x x Bu λλλ⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎣⎦ 0()()(), (0), 0xt Ax t Bu t x x t =+=≥ B4. 输出可控性如果系统需要控制的是输出量，而不是状态，则需要研究系统的输出可控性。

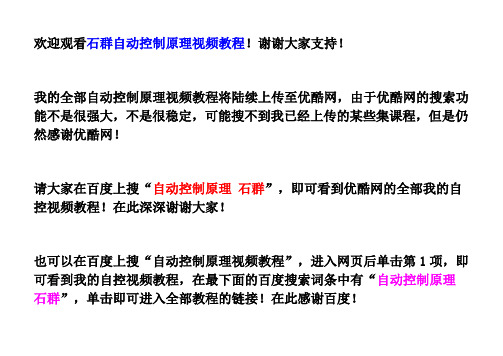

欢迎观看石群自动控制原理视频教程！谢谢大家支持！
我的全部自动控制原理视频教程将陆续上传至优酷网，由于优酷网的搜索功能不是很强大，不是很稳定，可能搜不到我已经上传的某些集课程，但是仍然感谢优酷网！
请大家在百度上搜“自动控制原理石群”，即可看到优酷网的全部我的自控视频教程！在此深深谢谢大家！
也可以在百度上搜“自动控制原理视频教程”，进入网页后单击第1项，即可看到我的自控视频教程，在最下面的百度搜索词条中有“自动控制原理石群”，单击即可进入全部教程的链接！在此感谢百度！
1.在百度上搜“自动控制原理视频教程”
2.进入网页，单击最上面第1项
3.第1页大面积石群的教程（上半部）
4.第1页（下半部“自动控制原理石群”词条）。

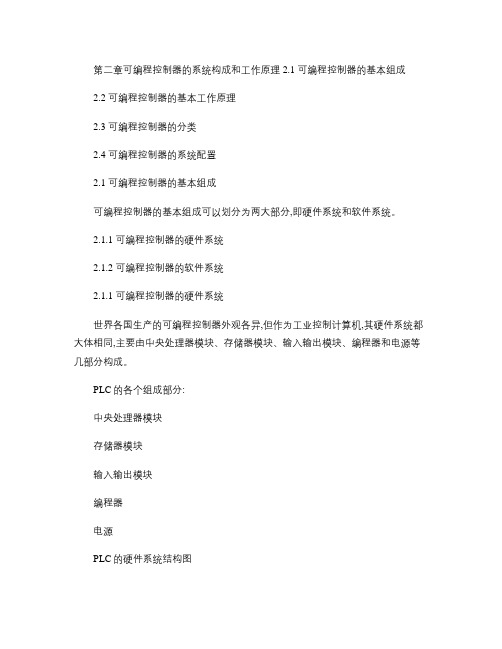

第二章可编程控制器的系统构成和工作原理 2.1 可编程控制器的基本组成2.2 可编程控制器的基本工作原理2.3 可编程控制器的分类2.4 可编程控制器的系统配置2.1 可编程控制器的基本组成可编程控制器的基本组成可以划分为两大部分,即硬件系统和软件系统。
2.1.1 可编程控制器的硬件系统2.1.2 可编程控制器的软件系统2.1.1 可编程控制器的硬件系统世界各国生产的可编程控制器外观各异,但作为工业控制计算机,其硬件系统都大体相同,主要由中央处理器模块、存储器模块、输入输出模块、编程器和电源等几部分构成。
PLC的各个组成部分:中央处理器模块存储器模块输入输出模块编程器电源PLC的硬件系统结构图三菱FX2N系列PLC的外形图输入端子I/O状态指示灯工作指示灯输出端子中央处理器模块(CPUCPU功能接收并存储从编程器输入的用户程序和数据;诊断电源、PC内部电路的工作状态和编程的语法错误;用扫描的方式接收输入信号,送入PC的数据寄存器保存起来;PC进入运行状态后,根据存放的先后顺序逐条读取用户程序,进行解释和执行,完成用户程序中规定的各种操作;将用户程序的执行结果送至输出端。
中央处理器模块(CPU可编程控制器通常使用以下几类CPU芯片:通用微处理器单片微处理器位片式微处理器其中小型PLC的CPU多采用单片机或专用CPU,大型PLC的CPU多采用位片式结构,具有高速数据处理能力。
存储器模块根据存储器在系统中的作用可以把它们分成三类: 系统程序存储器:用来控制和完成PLC各种功能的程序用户程序存储器:用户根据工程现场的生产过程和工艺要求编写的控制程序存储器有以下几种类型:随机存储器RAM;只读存储器ROM;可擦除可编程序的只读存储器EPROM;可电擦除的EPROM(EEPROM或E2PROM。
输入输出模块输入输出模块是可编程控制器和工业控制现场各类信号连接的部分。
由于可编程控制器在工业生产现场工作,对输入输出模块有两个主要的要求:一是要有良好的抗干扰能力,二是能满足工业现场各类信号的匹配要求。
