cad比例因子快捷命令模板 (14页)

CAD快捷键命令命令大全(CAD系统变量设置）AACADLSPASDOC 控制AutoCAD 是将acad.lsp 文件加载到所有图形中，还是仅加载到在AutoCAD 任务中打开的第一个文件中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则添加路径分隔符ACADVER 存储AutoCAD 版本号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本AFLAGS 设置ATTDEF 位码的属性标志ANGBASE 设置相对当前UCS 的0 度基准角方向ANGDIR 设置相对当前UCS 以0 度为起点的正角度方向APBOX 打开或关闭AutoSnap 靶框APERTURE 以像素为单位设置对象捕捉的靶框尺寸AREA 存储由AREA、LIST 或DBLIST 计算出来的最后一个面积ATTDIA 控制-INSERT 是否使用对话框获取属性值ATTMODE 控制属性的显示方式ATTREQ 确定INSERT 在插入块时是否使用缺省属性设置AUDITCTL 控制AUDIT 命令是否创建核查报告文件AUNITS 设置角度单位AUPREC 设置角度单位的小数位数AUTOSNAP 控制AutoSnap 标记、工具栏提示和磁吸BBACKZ 存储当前视口后剪裁平面到目标平面的偏移值BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式BLIPMODE 控制点标记是否可见CCDATE 设置日历的日期和时间CECOLOR 设置新对象的颜色CELTSCALE 设置当前对象的线型比例缩放因子CELTYPE 设置新对象的线型CELWEIGHT 设置新对象的线宽CHAMFERA 设置第一个倒角距离CHAMFERB 设置第二个倒角距离CHAMFERC 设置倒角长度CHAMFERD 设置倒角角度CHAMMODE 设置AutoCAD 创建倒角的输入模式CIRCLERAD 设置缺省的圆半径CLAYER 设置当前图层CMDACTIVE 存储一个位码值，此位码值标识激活的是普通命令、透明命令、脚本还是对话框CMDECHO 控制AutoLISP 的(command) 函数运行时AutoCAD 是否回显提示和输入CMDNAMES 显示活动命令和透明命令的名称CMLJUST 指定多线对正方式CMLSCALE 控制多线的全局宽度CMLSTYLE 设置多线样式COMPASS 控制当前视口中三维坐标球的开关状态COORDS 控制状态栏上的坐标更新方式CPLOTSTYLE 控制新对象的当前打印样式CPROFILE 存储当前配置文件的名称CTAB 返回图形中的当前选项卡（模型或布局）名称。

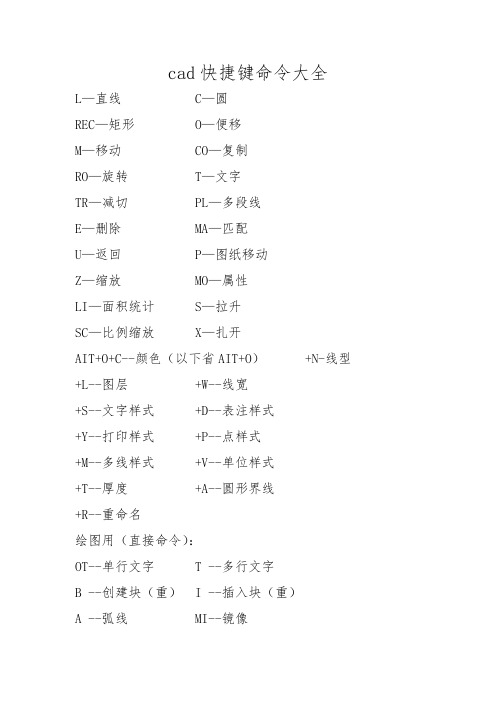

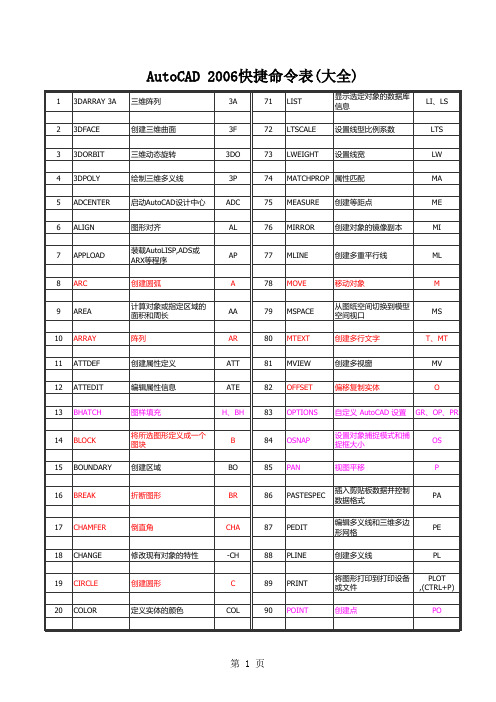

cad快捷键命令大全L—直线 C—圆REC—矩形 O—便移M—移动 CO—复制RO—旋转 T—文字TR—减切 PL—多段线E—删除 MA—匹配U—返回 P—图纸移动Z—缩放 MO—属性LI—面积统计 S—拉升SC—比例缩放 X—扎开AIT+O+C--颜色（以下省AIT+O） +N-线型+L--图层 +W--线宽+S--文字样式 +D--表注样式+Y--打印样式 +P--点样式+M--多线样式 +V--单位样式+T--厚度 +A--圆形界线+R--重命名绘图用（直接命令）：OT--单行文字 T --多行文字B --创建块（重） I --插入块（重）A --弧线 MI--镜像M --移动（关于这个命令还是试试吧）SC--比例 LEN--拉伸（重）F1~F11的作用：F1---帮助 F2---文本窗口F3---对象捕捉 F4--F5---等轴测平面 F6---坐标F7---栅格 F8---正交F9---捕捉 F10--极轴追踪F11--对象追踪金属：100/20/50，反光100AutoCAD2002快捷键3A---使用物成3D阵列3DO---旋转空间视角 3F---创建3F面3P---指定多线段的起点 A---圆弧AA---计算机面积和周长AL---对齐 AR---阵列ATT---属性定义ATE---块属性B---定义块 BH---定义图案填充BO---创建边界 BR---打断C---圆CH---修改物体特性CHA---倒直角 COL---颜色CO---复制 D---标注设置DAL---标注 DAN---角度标注DBA---圆弧标注 DCE---圆心标记DCO---连续标注 DDI---测量圆和圆弧直径DO---同心圆环 DOV---修改标注变量DRA---标注半径 DIV---等分DI---测量 DT---输入文本DV---相机调整 E---删除ED---修改文本 EL---椭圆EX---延伸 EXIT---退出EXP---输出数据 EXT---拉伸F---倒圆角 FI---选择过滤器G---对象编组 GR---选项H---填充 HE---关联填充I---插入图元 IMP---输入文件IN-布尔运算合集 IO-插入文档程序L---线 LA---图层编辑LE---文字注释 LEN---修改对象长度等数值LI---对象特性显示LO---布局选项 LS---命令历史纪录LTC---线型设置 LWC---线宽设置LTS---新线形比例因子 MC---移动ME---等分 ML---多样线MT---文本 OS---捕捉设置O---偏移 OP---选项ORBIT---旋转 P---平移Pl---连续线 Po---点Pol---多边形 PR---选项PRE---页视图面 PRINT---打印PU---清理 PE---修改多段线REA---重画 REN---重命名REC---矩形 REV---旋转成三维面RO---旋转物体 S---拉伸SCL---缩放 SCR---脚本文件SEC---切实体 SHA---着色SL---切面 SN---指定捕捉间距SP---拼写检查 SPL---样条曲线SI---文字样式 SU---布尔运算TO---自定义工具栏 TOR---三维圆环TR---修剪 UC---用户声标UNI---合并三维体 V---视图VP---视点设置 W---编写块X---分解 XA---样参照文件XB---外部参照锁定 XC---剪裁XL---参考线 XR---外部参照管理Z---缩放1,绘制线 LINE L 构造线 xline XL多线 mline ML 多段线 pline PL正多边形 polygon POL矩形 rectang REC 圆弧 rc A圆 circle C 样条曲线 spline SPL 椭圆 ellipse EL 插入块 insert I创建块 block B 图案填充 bhatch BH; H 多行文字 mtext MT2,修改删除 erase E 复制对象 copy CO镜像 mirror MI 偏移 offset O阵列 array AR 移动 move M旋转 rotate RO 缩放 scale SC拉伸 stretch S 修剪 trim TR延伸 extend EX 打断于点 break BR打断 break BR 倒角 chamfer CHA圆角 fillet F 分解 explode X特性匹配 matchprop MA 放弃 CTRL+Z U 实时平移 pan P 实时缩放 zoom Z特性 CTRL+1;CH 放弃 U CTRL+Z 清除 DEL3、标注及其设置标注样式管理器 DIMSTYLE D,DST创建坐标点标注 DIMORDINATE DOR创建线性尺寸标注 DIMLINEAR DLI创建圆或圆弧的中心线或圆心标记 DIMCENTER DCE 创建对齐线性标注（斜向） DIMALIGNED DAL创建圆和圆弧的直径标注 DIMDIAMETER DDI创建圆和圆弧的半径标注 DIMRADIUS DRA创建角度标注 DIMANGULAR DAN创建形位公差标注 TOLERANCE TOL4,其它F1 帮助 F2 文本窗口F3 对象捕捉 F4 数字化仪F5 等轴测平面 F6 坐标F7 栅格 F8 正交F9 捕捉 F10 极轴F11 对象捕捉追踪 CTRL+N 新建CTRL+O 打开 CTRL+C关闭CTRL+S保存 CTRL+A另存为CTRL+V打印预览 CTRL+P 打印CTRL+D 发送。

CAD中常用的尺寸和比例快捷键命令有哪些CAD软件是工程设计中常用的绘图工具，它提供了许多快捷键命令来帮助工程师和设计师更高效地进行设计。

尺寸和比例是CAD绘图中必不可少的要素，下面将介绍一些常用的尺寸和比例快捷键命令。

1. 设定尺寸：在CAD中，设定尺寸是非常重要的一步。

以下是一些常见的设定尺寸的快捷键命令：- DIM: 创建尺寸标注对象，该命令可以通过选择两个点或对象来测量其距离或尺寸。

- DI: 在命令行输入DI后按回车键，系统会提示选择对象，选中对象后可以通过鼠标移动来确定尺寸的大小。

- DLI: 输入DLI后按回车键，选择一条线段，系统将显示该线段的长度信息。

2. 改变对象的尺寸：在CAD中，我们常常需要对已经绘制好的对象进行尺寸的调整。

以下是一些改变对象尺寸的快捷键命令：- STRETCH: 该命令可以通过选择对象并拖动来改变它们的尺寸。

- SCALE: 输入SCALE命令后按回车键，选择要缩放的对象，然后指定基点和缩放比例，就可以缩放对象的尺寸。

- ALIGN: 这个命令可以通过选择两个或更多对象，然后指定对齐基点和目标点，来对齐对象的尺寸和位置。

3. 设置比例：在CAD中，设置比例非常重要，因为这将直接影响到我们绘图的精度。

以下是一些设置比例的常用快捷键命令：- ZOOM: 这个命令可以通过选择缩放窗口、全局缩放或指定缩放因子来控制视图的比例。

- PAN: 该命令可以通过拖动鼠标来平移视图，以便查看绘图中的不同部分。

- SCALELISTEDIT: 输入SCALELISTEDIT后按回车键，在弹出的对话框中可以编辑和设置对象的比例。

这些是CAD中常用的尺寸和比例快捷键命令，通过掌握它们，我们可以更快速、准确地进行工程设计和绘图。

当然，CAD软件提供了更多的命令和功能，工程师和设计师可以通过深入学习和实践来进一步提高自己的CAD技能。

祝愿大家在CAD设计中取得更好的成果！。

CAD（计算机辅助设计）是广泛应用于工程、建筑和制造等领域的设计软件。

许多CAD软件提供了快捷指令（快捷键）以提高工作效率。

这里列举了一些通用的CAD快捷键：
1. S -保存
2. Z -缩放
3. L -绘制直线
4. C -复制
5. M -移动
6. E -删除
7. CO -复制对象
8. RO -旋转
9. MI -镜像
10. TR -剪切
11. EX -延伸
12. AR -阵列
13. F -填充
14. O -偏移
15. T -文字
16. X -分解
17. DT -测量距离
18. DLI -线性尺寸
19. DAR -角度尺寸
20. DRA -半径尺寸
21. CHA -圆角
22. FIL -过滤器
23. PR -属性
24. LA -图层
25. B -块定义
请注意，这些快捷键可能因CAD软件版本和类型的不同而有所不同。

在实际操作中，建议查阅所使用CAD软件的官方文档以获取更详细的快捷键信息。

cad标注比例因子【cad怎么调整标注比例因
子】
修改图形大小的话我们经常会使用标注比例因子，那么大家知道cad怎么调整标注比例因子吗下面是整理的cad怎么调整标注比例因子的方法，希望能给大家解答。

cad调整标注比例因子的方法一
1.命令: _scale
选择对象: 指定对角点: 找到 1 个
指定基点:
指定比例因子或 [复制(C)/参照(R)] <14.6148>: .002
2.按图片设置
cad调整标注比例因子的方法二
1.把图纸全部选中，包括图框。

然后执行SC缩放命令——指定缩放基点(任意点都可以)——输入缩放比例因子，这里输入0.5。

这时你的图纸就由1：:200改成了1:100.
2.由于你把图纸缩小了一倍，标注肯定也会变化，这时你把标注样式里面的测量单位比例因子改为2就行了。

执行“格式”——标注样式——主单位——测量单位比例——修改为2——最后确定。

看了“cad怎么调整标注比例因子”的人还看了：
1.cad中怎么调整打印比例
2.cad怎么缩小比例打印出图纸
3.cad怎么调比例打印图纸
4.cad中如何调整图纸打印尺寸。

繪圖命令直線L 多段線PL 多邊形POL 矩形REC圓 C 弧 A 橢圓EL修改命令移動M 復制CO 刪除E、DEL鏡像MI 偏移O 陣列AR 比例缩放SC拉伸S 旋轉RO 修剪TR 延伸EX打斷BR 分解X 倒直角CHA倒圓角 F標注命令線性DLI 對齊DAL 半徑DRA 直徑DDI角度DAN 引線 LE 基線DBA 連續DCO標注設置 D 坐标标注DOR對象捕捉命令端點END 中點 MID 圓心點CEN 四分點QUA交點INT 垂直點PER 切點TAN 创建块 B捕捉設置OS三維操作拉伸EXT 旋轉REV 剖切SL三維陣列3A著色SHA 消隱 HI 重生成RE布爾運算並集UNI 差集SU 交集IN 邊界BO文本多行T 單行DT 編輯ED文本樣式ST其它圖層LA 圖案填充H、BH定義塊 B 插入塊I面域REG 對齊AL 縮放Z 平移P格式刷MA 編輯多段線PE選項OP 撤消U 線型比例LTS坐标原点UCSCAD快捷鍵快捷键执行命令命令说明 D DIMSTYLE 尺寸样式设定3A 3DARRAY 三维阵列DAL DIMALIGNED 对齐式线性标注3DO 3DORBIT 三维动态观察器DAN DIMANGULAR 角度标注3F 3DFACE 三维表面DBA DIMBASELINE 基线式标注3P 3DPOLY 三维多义线DBC DBCONNECT 提供到外部数据库表的接口A ARC 圆弧DCE DIMCENTER 圆心标记ADC ADCENTER AutoCAD设计设计中心DCO DIMCONTINUE 连续式标注AA AREA 面积DDA DIMDISASSOCIATE 标注不关联AL ALIGN 对齐（适用于二维和三维）DDI DIMDIAMETER 直径标注AP APPLOAD 加载、卸载应用程序DED DIMEDIT 尺寸修改AR ARRAY 阵列DI DIST 测量两点间距离*AR *ARRAY 命令式阵列DIV DIVIDE 等分布点ATT ATTDEF 块的属性DLI DIMLINEAR 线性标注*ATT *ATTDEF 命令式块的属性DO DONUT 双圆ATE ATTEDIT 编辑属性DOR DIMORDIMATE 坐标式标注ATE *ATTEDIT 命令式编辑属性DOV DIMOVERRIDE 更新标注变量ATTE *ATTEDIT 命令式编辑属性DR DRAWORDER 显示顺序B BLOCK 对话框式图块建立DRA DIMRADIUS 半径标注*B *BLOCK 命令式图块建立DRE DIMREASSOCIATE 标注关联BH BHATCH 对话框式绘制图案填充DS DSETTINGS 捕捉设定BO BOUNDARY 对话框式封闭边界建立DST DIMSTYLE 尺寸样式设定*BO *BOUNDARY 命令式封闭边界建立DT DTEXT 写入文字BR BREAK 打断DV DVIEW 定义平行投影或透视投影视图C CIRCLE 圆 E ERASE 删除对象CHA PROPERTIES 对话框式对象特情修改ED DDEDIT 单行文字修改*CH CHANGE 命令式特性修改EL ELLIPSE 椭圆CHA CHAMFER 倒角EX EXTEND 延伸COL COLCR 对话框式颜色设定EXIT QUIT 退出COLOUR COLCR 对话框式颜色设定EXP EXPORT 输出文件CO COPY 复制EXT EXTRUDE 将二维对象拉伸为三、维实体F FILLET 倒圆角LTYPE LINETYPE 对话框式线型加载FI FILTER 过滤器*LTYPE *LINETYPE 命令式线型加载G GROUP 对话框式选择集设定LTS LTSCALE 设置线型比例因子*G *GROUP 命令式选择集设定LW LWEIGHT 线宽设定GR DDGRIPS 夹点控制设定M MOVE 搬移对象H BHATCH 对话框式绘制图案填充MA MATCHPROP 对象特性复制*H HATCH 命令式绘制图案填充ME MEASURE 量测等距布点HE HATCHEDIT 编辑图案填充MI MIRROR 镜像对象HI HIDE 消隐ML MLINE 绘制多线I INSERT 对话框式插入图块MO PROPERTIES 对象特性修改*I *INSERT 命令式插入图块MS MSPACE 从图纸空间转换支模型空间IAD IMAGEADJUST 图像调整MT MTEXT 多行文字写入IAT IMAGEATTACH 并入图像MV MVIEW 浮动视口ICL IMAGECLIP 截取图像O OFFSET 偏移复制IM IMAGE 对话框式附着图像OP POPTIONS 选项*IM *IMAGE 命令式贴附图像ORBIT 3DORBIT 三维动态观察器IMP IMPORT 输入文件OS OSNAP 对话框式对象捕捉设定IN INTERSECT 将相交实体或面域部分创建*OS *OSNAP 命令式对象捕捉设定INF IMTERFERE 由共同部分创建三维实体P PAN 即时平移IO INSERTOBJ 插入对象*P *PAN 两点式平移控制L LINE 画线PA PASTESPEC 选择性粘贴LA LAYER 对话框式图层控制PARTIALOPEN *PASTESPEC 将指定的对象*LA *LAYER 命令式图层控制加载对新图形中LE QLEADER 引导线标注PE PEDIT 编辑多义线LRN LENGTHEN 长度PL PLINE 绘制多义线LI LIST 查询对象文件PO POINT 绘制点LINEWEIGHT LWEIGHT 线宽POL POLYGON 绘制正多边型LO *LAYOUT 配置设定PR OPTIONS 选项LS LIST 查询对象文件PRCLOSE PROPERTIESCLOSELT LINETYPE 对话框式线型加载关闭对象特性修改对话框*LT *LINETYPE 命令式线型加载PROPS PROPERTIES 对象特性修改PRE PREVIEW 输出预览SPE SPLINEDIT 编辑样条曲线PRINT PLOT 打印输出ST STYLE 字型设定PS PSPACE 图线空间SU SUBTRACT 差集运算PTW PUBLISHTIWEB 发送支网页T MTEXT 对话框式多行文字写入PU PURGE 肃清无用对象*T *MTEXT 命令式多行文字写入*PU *PURGE 命令式肃清无用对象TA TABLET 数字化仪规划R REDRAW 重绘TH THICKNESS 厚度RA REDRAWALL 所有视口重绘TI TILEMODE 图线空间和模型空间设定切换RE REGEN 重新生成TO TOOLBAR 工具栏设定REA REGENALL 所有视口重新生成TOL TOLERANCE 公差符号标注REC RECTANGLE 绘制矩形TOR TORUS 圆环REG REGION 三维面域TR TRIM 修剪REN REBAME 对话框式重命名UC DDUCS 用户坐标系*REN *REBAME 命令式重命名UCP DDUCSP 设置正交窗口REV REVOLVE 利用绕轴旋转二维对象创建三维体UN UNITS 对话框式单位设定RM DDRMODES 打印辅助设定*UN *UNITS 命令式单位设定RO ROTATE 旋转UNI UNION 并集运算RPR RPREF 设置渲染参考V VIEW 对话框式视图控制RR RENDER 渲染*V *VIEW 视图控制S STRETCH 拉伸VP DDVPOPINT 视点SC SCALE 比例缩放*VP WPOINT 命令式视点SCR SCRIPT 调入剧本文件W WBLOCK 对话框式图块写出SE DSETTINGS 捕捉设定*W *WBLOCK 命令式图块写出SEC DECTION 通过使平面与实体相交创建面域WE WEDGE 三维楔体SET SETVAR 设定变量值X EXPLODE 分解SHA SHADE 着色XA XATTACH 贴附外部参考SL SLICE 用平面剖切实体XB XBIND 并入外部参考SN SNAP 捕捉控制*XB *XBIND 命令式并入外部参考SO SOLID 填实的三边形或四边形XC XCLIP 截取外部参考SP SEELL 拼字XL XLINE 构造线SPL SPLINE 样条曲线XR XREF 对话框式外部参考控制*XR *XREF 命令式外部参考控制CTRL+Q 退出Z ZOOM 视口缩入控制CTRL+S 保存CTRL+A 编组CTRL+T 数字化仪CTRL+B 捕捉CTRL+U CTRL+F10 极轴CTRL+C 复制CTRL+V 粘贴CTRL+D 坐标CTRL+W 对象跟踪CTRL+E 等轴测平面CTRL+X 剪切CTRL+F 对象捕捉CTRL+z 退回CTRL+G 删格CTRL+1 对象特性CTRL+J CTRL+SHIFT+S 图形另存为CTRL+2 CAD设计中心CTRL+K 超级链接CTRL+6 数据源LCTRL+L 正交CTRL+F6 切换当前窗口CTRL+M 帮助CTRL+F8 运行部件CTRL+N 新建CTRL+SHIFT+C 带基点复制CTRL+O 打开CTRL+P 打印。

CAD绘图命令PO（点）L（直线）XL（射线）PL（多段线）ML（多线）SPL（样条曲线）POL（正多边形）REC（矩形）C (圆)A (圆弧)DO（圆环）EL（椭圆）REG（面域）MT（多行文本）T（多行文本）B（块定义）I（插入块）W（定义块文件）DIV（等分）H（填充）2、修改命令CO（复制）MI（镜像）AR（阵列）O（偏移）RO（旋转）M（移动）E, DEL键（删除）X（分解）TR（修剪）EX（延伸）S（拉伸）2、修改命令：LEN（直线拉长）SC（比例缩放）BR（打断）CHA (倒角)F（倒圆角）PE（多段线编辑）ED（修改文本）一、图层的创建和管理1、图层（layer——la）——创建新建（ ALT+N ）：新创建一个图层当前（ ALT+C ）：当前操作图层显示细节（ ALT+D ）：显示图层的详细信息保存图层状态（ALT+U）：对状态进行保存以备后用。

状态管理器（ ALT+R ）：对图层状态进行保存。

重命名：间断的点两下，名称程可输入状态时，输入名称。

2、图层特性管理器——显示开／关：灯亮为开，灯程黑色为关。

主要控制图层内容的显示或隐藏。

锁定／解锁：锁定——只能添加，不能修改，主要用于事先绘好对象不再修改的情况。

解锁此功能消失。

冻结／解冻：太阳为解冻，雪花状为冻结。

主要是控制该图层的数据是参与运算还是停止。

同时也有图层显示或隐藏功能。

3、图层——样式设置线型：默认（CONTINUOUS）添加亲线型方法：点加载／点对象／确定。

常用线型有：ACAD_IS004W100.ACAD_IS002W1000线宽：机械实体（0.6~0. 7 ）、建筑（0.5~0.6）、辅助（0.2）打印：打印机上有红右斜杠为不可打印，没有即可打印。

二、格式设置：单位（UNITS——UN）：毫米文字样式（STYLE——ST）：仿宋体点样式（DDPTYPE——Ｄ）：默认为点三、草图设置（DSETTINGS——Ｄ）：1、作用：精确的捕捉到对应点上。

cad图形比例因子怎样调整
cad图形的比例因子可以在画图中调整，也可以在画图前调整。

其实这个也不算太难，下面就让小编告诉你cad图形比例因子怎样调整的方法，一起学习吧。

cad图形比例因子调整的方法
1. 这里可以使用先绘图再缩放，或者先缩放在绘图都可以。

这里以绘制一个长600mm，宽200mm的矩形举例子说明。

这里采用先画图后缩放的方法进行。

如下图，先打开cad的操作界面。

2.如下图，先绘制一个长600mm，宽200mm的矩形。

绘制矩形的方法很多，如，输入命令l，或者rec等绘制都可以。

3.输入缩放命令sc，按回车键。

如下图一。

这时，cad就会提示选择矩形，如下图二，选择矩形，按回车键。

这时，就要设置基点了。

4.这里，选择左下角的矩形顶点作为基点。

在接着输入缩放比例0.5，即图形缩小整体缩小一半(包括长宽)。

5.接下来，就会看到缩放后的效果图了，如下图。

再次测量一下，发现和缩放比例0.5的结果是一样的，就表示已经成功了。
