CAD快捷键命令大全(表格)

CAD 常用快捷键命令L直线A圆弧C圆T多行文字XL射线B块定义E删除I块插入H填充W定义块文件TR修剪CO复制EX延伸MI镜像PO点O偏移S拉伸F倒圆角U返回D标注样式DDI直径标注DLI线性标注DAN角度标注DRA半径标注OP系统选项设置OS对像捕捉设置以下是更多快捷健1、绘图命令：PO*POINT〔点〕L*LINE 〔直线〕XL*XLINE〔射线〕PL*PLINE〔多段线〕ML*MLINE〔多线〕SPL*SPLINE〔样条曲线〕POL*POLYGON〔正多边形〕REC*RECTANGLE〔矩形〕C*CIRCLE(圆)A*ARC(圆弧 )DO*DONUT〔圆环〕EL*ELLIPSE〔椭圆〕REG*REGION〔面域〕MT*MTEXT〔多行文本〕T*MTEXT〔多行文本〕B*BLOCK〔块定义〕I*INSERT〔插入块〕W*WBLOCK〔定义块文件〕DIV*DIVIDE 〔等分〕ME*MEASURE(定距等分) H*BHATCH〔填充〕2、修改命令：CO*COPY〔复制〕MI*MIRROR〔镜像〕AR*ARRAY〔阵列〕O*OFFSET〔偏移〕RO*ROTATE〔旋转〕M*MOVE〔移动〕E DEL*ERASE〔删除〕键X*EXPLODE〔分解〕TR*TRIM〔修剪〕EX*EXTEND〔延伸〕S*STRETCH〔拉伸〕LEN*LENGTHEN〔直线拉长〕SC*SCALE〔比例缩放〕BR*BREAK〔打断〕CHA*CHAMFER(倒角)F*FILLET〔倒圆角〕PE*PEDIT〔多段线编辑〕ED*DDEDIT〔修改文本〕3、视窗缩放：P*PAN〔平移〕Z＋空格＋空格* 实时缩放Z* 局部放大Z+P* 返回上一视图Z＋ E Z+W 显示全图显示窗选局部4、尺寸标注：DLI DAL *DIMLINEAR〔直线标注〕*DIMALIGNED〔对齐标注〕DRA*DIMRADIUS〔半径标注〕DDI*DIMDIAMETER〔直径标注〕DAN*DIMANGULAR〔角度标注〕DCE*DIMCENTER〔中心标注〕DOR*DIMORDINATE〔点标注〕LE*QLEADER〔快速引出标注〕DBA*DIMBASELINE〔基线标注〕DCO*DIMCONTINUE〔连续标注〕D*DIMSTYLE〔标注样式〕DED*DIMEDIT〔编辑标注〕DOV*DIMOVERRIDE(替换标注系统变量) DAR(弧度标注，CAD2006)DJO〔折弯标注，CAD2006〕5、对象特性ADC*ADCENTER〔设计中心“Ctrl＋2〞〕CH MO *PROPERTIES(修改特性“Ctrl＋1〞) MA*MATCHPROP〔属性匹配〕ST*STYLE〔文字样式〕COL*COLOR〔设置颜色〕LA*LAYER〔图层操作〕LT*LINETYPE〔线形〕LTS*LTSCALE〔线形比例〕LW*LWEIGHT 〔线宽〕UN*UNITS〔图形单位〕ATT*ATTDEF〔属性定义〕ATE*ATTEDIT〔编辑属性〕BO*BOUNDARY〔边界创立，包括创立闭合多段线和面域〕AL*ALIGN〔对齐〕EXIT*QUIT〔退出〕EXP*EXPORT〔输出其它格式文件〕IMP*IMPORT〔输入文件〕OP PR *OPTIONS〔自定义CAD设置〕PRINT*PLOT〔打印〕PU*PURGE〔去除垃圾〕RE*REDRAW〔重新生成〕REN*RENAME〔重命名〕SN*SNAP〔捕捉栅格〕DS*DSETTINGS〔设置极轴追踪〕OS*OSNAP〔设置捕捉模式〕PRE*PREVIEW〔打印预览〕TO*TOOLBAR〔工具栏〕V*VIEW〔命名视图〕AA*AREA〔面积〕DI*DIST 〔距离〕LI*LIST〔显示图形数据信息〕〔二〕常用 CTRL快捷键【 CTRL】＋ 1*PROPERTIES( 修改特性 )【 CTRL】＋ 2*ADCENTER〔设计中心〕【 CTRL】＋ O*OPEN〔翻开文件〕【 CTRL】＋ N、 M*NEW〔新建文件〕【 CTRL】＋ P*PRINT〔打印文件〕【 CTRL】＋ S*SAVE〔保存文件〕【 CTRL】＋ Z*UNDO〔放弃〕【 CTRL】＋ X*CUTCLIP〔剪切〕【 CTRL】＋ C*COPYCLIP〔复制〕【 CTRL】＋ V*PASTECLIP〔粘贴〕【 CTRL】＋ B*SNAP〔栅格捕捉〕【 CTRL】＋ F*OSNAP〔对象捕捉〕【 CTRL】＋ G*GRID〔栅格〕【 CTRL】＋ L*ORTHO〔正交〕【 CTRL】＋ W* 〔对象追踪〕【 CTRL】＋ U* 〔极轴〕〔三〕常用功能键【F1】 *HELP〔帮助〕【 F2】 * 〔文本窗口〕【F3】 *OSNAP 〔对象捕捉〕【 F7】 *GRIP 〔栅格〕【F8】正交。

cad快捷键命令大全CAD常用命令大全图表如下一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（2d solid) SP：拼音的校核（spell)SC：缩放比例(scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

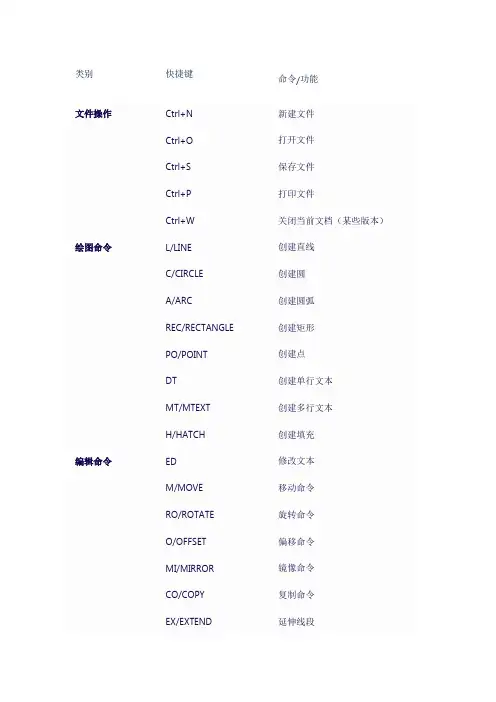

命令/功能文件操作Ctrl+N 新建文件Ctrl+O 打开文件Ctrl+S 保存文件Ctrl+P 打印文件Ctrl+W 关闭当前文档（某些版本）绘图命令L/LINE 创建直线C/CIRCLE 创建圆A/ARC 创建圆弧REC/RECTANGLE 创建矩形PO/POINT 创建点DT 创建单行文本MT/MTEXT 创建多行文本H/HATCH 创建填充编辑命令ED 修改文本M/MOVE 移动命令RO/ROTATE 旋转命令O/OFFSET 偏移命令MI/MIRROR 镜像命令CO/COPY 复制命令EX/EXTEND 延伸线段命令/功能F/FILLET 倒圆角TR/TRIM 修剪线条Ctrl+C 复制选中元素Ctrl+X 剪切选中元素Ctrl+V 粘贴选中元素Delete 删除Ctrl+Z 撤销Ctrl+Y/Ctrl+Shift+Z 重做（视系统而定）视图操作Z 局部观察/全局显示P/PAN 平移视图F8 正交F3打开/关闭对象捕捉Ctrl+0 最大化视口编辑对象其他常用命令DLI 直线标注ST 调整文字样式R/REDRAW 重新生成OS 设置捕捉模式RE 刷新F1 寻求帮助命令/功能AA 计算面积Enter 重复上一操作ESC 取消正在执行的命令技巧与附加信息TAB 自动补齐命令和变量下箭头方向键查看使用过的命令Ctrl+9打开/关闭命令行显示LAYDEL 图层删除右键单击命令行执行最近命令使用Shift键多选HOT夹点或去除错选对象SETBYLAYER 快速设置对象属性拖动图块到工具面板放置图块锁定工具栏/工具面板锁定界面布局从设计中心放置图块到工具面板请注意，这个表格中的快捷键和命令是基于常见的CAD软件版本，但不同版本和配置可能会有所不同。

用户可以根据自己的需求和软件版本进行自定义快捷键设置。

CAD（计算机辅助设计）软件中的快捷键可以显著提高设计效率。

以下是一些常用的AutoCAD快捷键命令列表，这些快捷键适用于大多数基于AutoCAD平台的软件：
常用快捷键
F1：获取帮助
F2：实时缩放
F3：对象捕捉开/关
F4：数字输入模式
F5：等轴测平面切换
F6：坐标过滤
命令快捷键
L：直线（Line）
C：圆（Circle）
REC：矩形（Rectangle）
PL：多段线（Polyline）
CO或CP：复制（Copy）
M：移动（Move）
MI：镜像（Mirror）
AR：阵列（Array）
O或OFF：偏移（Offset）
TR：修剪（Trim）
EX：延伸（Extend）
RO：旋转（Rotate）
S：拉伸（Stretch）
SC：缩放（Scale）
E：删除（Erase）
X：分解（Explode）
H：填充（Hatch）
B：创建块（Block）
I：插入块（Insert）
DLI：线性标注（Dim Linear）DR：半径标注（Dim Radius）D：标注样式（Dim Style）
编辑快捷键
U：放弃（Undo）
PU：重做（Redo）
Ctrl + Z：放弃（Undo）
Ctrl + Y：重做（Redo）
Ctrl + C：复制（Copy）
Ctrl + V：粘贴（Paste）
Ctrl + X：剪切（Cut）
视图操作
Z：缩放（Zoom）
P：平移（Pan）
Ctrl + P：打印（Print）其他快捷键
F8：正交模式开/关
F10：打开/关闭命令行Alt + F8：宏录制。

CAD 常用快捷键命令L直线A圆弧C圆T多行文字XL射线B块定义E删除I块插入H填补W定义块文件TR修剪CO复制EX延长MI镜像PO点O偏移S拉伸F倒圆角U返回D标明款式DDI直径标明DLI线性标明DAN角度标明DRA半径标明OP系统选项设置OS对像捕获设置M MOVE（挪动）SC比率缩放P PAN（平移）Z局部放大Z＋E显示全图Z＋A显示全屏MA属性般配AL对齐【 CTRL】＋ 1改正特征【CTRL 】＋S保留文件【 CTRL】＋Z放弃【CTRL 】＋C复制【CTRL 】＋V粘贴【F3】对象捕获开关【F8】正交开关PO, *POINT （点）L, *LINE （直线）XL, *XLINE （射线）PL, *PLINE （多段线）ML, *MLINE （多线）SPL, *SPLINE （样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE( 圆 )A, *ARC( 圆弧 )DO, *DONUT（圆环）EL, *ELLIPSE （椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT （插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（平分）ME,*MEASURE(定距平分 ) H, *BHATCH（填补）CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（挪动）E, DEL 键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM （修剪）EX, *EXTEND（延长）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比率缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角 )F, *FILLET（倒圆角）PE, *PEDIT （多段线编写）ED, *DDEDIT （改正文本）3、视窗缩放：P, *PAN （平移）Z＋空格＋空格 , * 及时缩放Z, * 局部放大Z+P, * 返回上一视图Z＋ E, 显示全图Z+W,显示窗选部分4、尺寸标明：DLI, *DIMLINEAR （直线标明）DAL, *DIMALIGNED（对齐标明）DRA, *DIMRADIUS（半径标明）DDI, *DIMDIAMETER（直径标明）DAN, *DIMANGULAR（角度标明）DCE, *DIMCENTER（中心标明）DOR, *DIMORDINATE（点标明）LE, *QLEADER（迅速引出标明）DBA, *DIMBASELINE（基线标明）DCO, *DIMCONTINUE（连续标明）D, *DIMSTYLE（标明款式）DED, *DIMEDIT （编写标明）DOV, *DIMOVERRIDE(替代标明系统变量) DAR,( 弧度标明， CAD2006)DJO，（折弯标明，CAD2006）5、对象特征ADC, *ADCENTER（设计中心“ Ctrl ＋2”）CH, MO *PROPERTIES(改正特征“ Ctrl ＋1”)MA, *MATCHPROP（属性般配）ST, *STYLE （文字款式）COL, *COLOR（设置颜色）LA, *LAYER （图层操作）LT, *LINETYPE （线形）LTS, *LTSCALE（线形比率）LW, *LWEIGHT （线宽）UN, *UNITS （图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT （编写属性）BO, *BOUNDARY（界限创立，包含创立闭合多段线和面域）AL, *ALIGN （对齐）EXIT, *QUIT （退出）EXP, *EXPORT（输出其余格式文件）IMP, *IMPORT （输入文件）OP,PR *OPTIONS（自定义 CAD设置）PRINT, *PLOT （打印）PU, *PURGE（消除垃圾）RE, *REDRAW（从头生成）REN, *RENAME（重命名）SN, *SNAP（捕获栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕获模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW （命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋ 1 *PROPERTIES(改正特征 )【CTRL】＋ 2 *ADCENTER（设计中心）【C TRL】＋ O *OPEN（翻开文件）【C TRL】＋ N、 M *NEW（新建文件）【C TRL】＋ P *PRINT （打印文件）【CTRL】＋ S *SAVE（保留文件）【CTRL】＋ Z *UNDO（放弃）【C TRL】＋ X *CUTCLIP（剪切）【CTRL】＋ C *COPYCLIP（复制）【CTRL】＋ V *PASTECLIP（粘贴）【C TRL】＋ B *SNAP（栅格捕获）【C TRL】＋ F *OSNAP（对象捕获）【C TRL】＋ G *GRID（栅格）【CTRL】＋ L *ORTHO（正交）【C TRL】＋ W *（对象追踪）【C TRL】＋U * （极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 * （文本窗口）【F3】 *OSNAP（对象捕获）【F7】 *GRIP （栅格）【F8】正交。

史上最全CAD快捷键命令大全（图文版、文字版、键盘版）图文版：文字版：一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注 ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area)ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell)SC：缩放比例 (scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

CAD快捷键命令CAD快捷键命令大全：提升你的设计效率在计算机辅助设计（CAD）领域，熟练掌握各种快捷键命令是提高工作效率的关键。

本文将为您详细介绍CAD软件中常用的快捷键命令，帮助您更快速、高效地完成设计任务。

一、常用快捷键1.Ctrl + Z：撤销上一步操作2.Ctrl + Y：恢复撤销的操作3.Ctrl + S：保存文件4.Ctrl + O：打开文件5.Ctrl + N：新建文件6.Ctrl + P：打印文件7.Ctrl + A：全选8.Ctrl + D：取消选择9.Ctrl + C：复制10.Ctrl + V：粘贴11.Ctrl + X：剪切12.F1：获取帮助13.F2：编辑属性14.F3：切换坐标系15.F4：切换视图模式16.F5：切换等轴测视图17.F6：切换正交视图18.F7：切换透视图19.F8：切换栅格显示20.F9：绘制矩形21.F10：绘制圆形22.F11：绘制多边形23.F12：绘制椭圆二、绘图快捷键1.L：直线2.R：半径圆弧3.C：圆心圆弧4.A：相切圆弧5.H：水平线6.V：垂直线7.B：基线偏移8.O：偏移对象9.M：移动对象10.E：删除对象11.T：修剪对象12.X：延伸对象13.J：合并对象14.G：对齐对象15.S：缩放对象16.Z：拉伸对象17.P：画点18.DIV：定数等分19.ME：定距等分20.AR：阵列对象21.MI：镜像对象22.RO：旋转对象23.SC：比例缩放对象24.LE：拉长对象25.REC：矩形阵列26.POL：多边形阵列27.EXP：分解对象28.IMP：创建块定义29.WBLOCK：写块定义30.ATTRIB：设置属性值YER：图层管理32.TEXT：文字输入33.MTEXT：多行文字输入34.DIMENSION：尺寸标注35.HATCH：填充图案36.SOLID：实体填充37.LTYPE：线型设置38.LWEIGHT：线宽设置39.CELTYPE：颜色设置40.MLEDIT：多线编辑41.CHAMFER：倒角42.FILLET：圆角处理43.EXTRUDE：拉伸实体面或边创建实体特征44.REVOLVE：旋转实体面或边创建实体特征45.SWEPT：扫掠实体面或边创建实体特征46.UNION：并集运算47.INTERSECT：交集运算48.SUBTRACT：差集运算49.TOUCH：（调整两条曲线的相对位置）连接两条曲线的端点使其相交或相切。
