【CN209825644U】一种办公学习一体化电脑桌【专利】

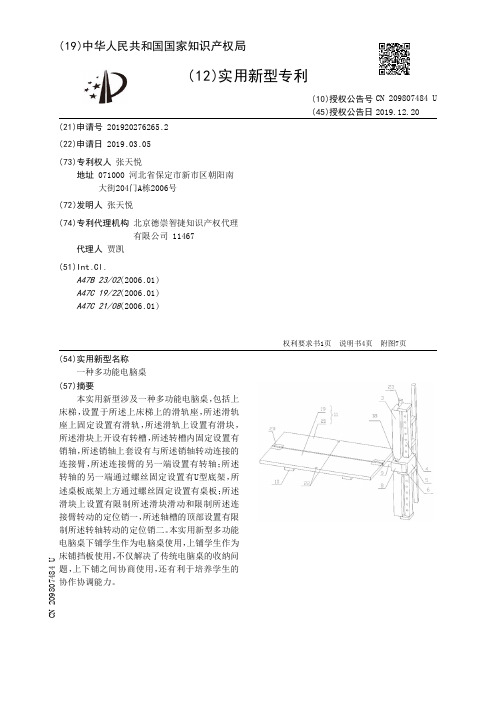

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920276265.2(22)申请日 2019.03.05(73)专利权人 张天悦地址 071000 河北省保定市新市区朝阳南大街204门A栋2006号(72)发明人 张天悦　(74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 贾凯(51)Int.Cl.A47B 23/02(2006.01)A47C 19/22(2006.01)A47C 21/08(2006.01)(54)实用新型名称一种多功能电脑桌(57)摘要本实用新型涉及一种多功能电脑桌，包括上床梯，设置于所述上床梯上的滑轨座，所述滑轨座上固定设置有滑轨，所述滑轨上设置有滑块，所述滑块上开设有转槽，所述转槽内固定设置有销轴，所述销轴上套设有与所述销轴转动连接的连接臂，所述连接臂的另一端设置有转轴；所述转轴的另一端通过螺丝固定设置有U型底架，所述桌板底架上方通过螺丝固定设置有桌板；所述滑块上设置有限制所述滑块滑动和限制所述连接臂转动的定位销一，所述轴槽的顶部设置有限制所述转轴转动的定位销二。

本实用新型多功能电脑桌下铺学生作为电脑桌使用，上铺学生作为床铺挡板使用，不仅解决了传统电脑桌的收纳问题，上下铺之间协商使用，还有利于培养学生的协作协调能力。

权利要求书1页 说明书4页 附图7页CN 209807484 U 2019.12.20C N 209807484U权　利　要　求　书1/1页CN 209807484 U1.一种多功能电脑桌，其特征在于，包括固定设置于双层床（1）右侧的上床梯（2），固定设置于所述上床梯（2）左侧的滑轨座（3），所述滑轨座（3）上的固定设置有滑轨（4），所述滑轨（4）上通过连接臂组件设置有U型底架（10），所述U型底架（10）上通过螺丝固定设置有桌板（11）；所述连接臂组件包括设置于所述滑轨（4）上、并与所述滑轨（4）滑动配合的滑块（5），开设于所述滑块（5）上的转槽（6），固定设置于所述转槽（6）内的销轴（7），套设于所述销轴（7）上、并与所述销轴（7）转动连接的连接臂（8），转动设置于所述连接臂（8）另一端的转轴（9）；所述滑轨（4）上沿所述滑轨（4）均匀设置有若干滑轨限位孔（12），所述滑块（5）上设置有滑块限位孔（13），所述连接臂（8）上设置有2个侧壁限位孔（14），所述滑块限位孔（13）内设置有限制所述滑块（5）滑动和限制所述连接臂（8）转动的定位销一（15），所述定位销一（15）穿过滑块限位孔（13）和相对应的滑轨限位孔（12）后插设于相对应的侧壁限位孔（14）内；所述连接臂（8）上设置有轴槽，所述转轴（9）通过轴承转动设置于轴槽内；所述轴槽的顶壁上开设有顶壁限位孔（16），所述转轴（9）上开设有2个转轴限位孔（17），所述顶壁限位孔（16）设置有限制所述转轴（9）转动的定位销二（18），所述定位销二（18）穿过所述顶壁限位孔（16）后插设于相对应的转轴限位孔（17）内。

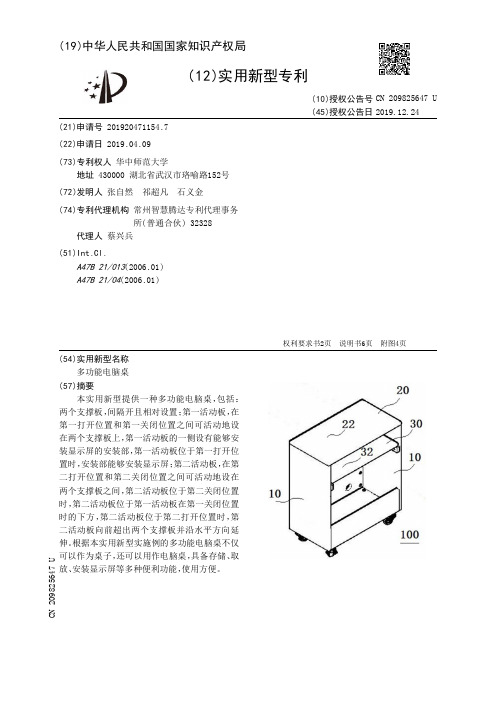

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471154.7(22)申请日 2019.04.09(73)专利权人 华中师范大学地址 430000 湖北省武汉市珞喻路152号(72)发明人 张自然　祁超凡　石义金　(74)专利代理机构 常州智慧腾达专利代理事务所(普通合伙) 32328代理人 蔡兴兵(51)Int.Cl.A47B 21/013(2006.01)A47B 21/04(2006.01)(54)实用新型名称多功能电脑桌(57)摘要本实用新型提供一种多功能电脑桌，包括：两个支撑板，间隔开且相对设置；第一活动板，在第一打开位置和第一关闭位置之间可活动地设在两个支撑板上，第一活动板的一侧设有能够安装显示屏的安装部，第一活动板位于第一打开位置时，安装部能够安装显示屏；第二活动板，在第二打开位置和第二关闭位置之间可活动地设在两个支撑板之间，第二活动板位于第二关闭位置时，第二活动板位于第一活动板在第一关闭位置时的下方，第二活动板位于第二打开位置时，第二活动板向前超出两个支撑板并沿水平方向延伸。

根据本实用新型实施例的多功能电脑桌不仅可以作为桌子，还可以用作电脑桌，具备存储、取放、安装显示屏等多种便利功能，使用方便。

权利要求书2页 说明书6页 附图4页CN 209825647 U 2019.12.24C N 209825647U权　利　要　求　书1/2页CN 209825647 U1.一种多功能电脑桌，其特征在于，包括：两个支撑板，两个所述支撑板间隔开且相对设置；第一活动板，所述第一活动板在第一打开位置和第一关闭位置之间可活动地设在两个所述支撑板上，所述第一活动板的一侧设有能够安装显示屏的安装部，所述第一活动板位于所述第一关闭位置时，所述第一活动板沿水平方向延伸且由至少一个所述支撑板支撑，所述第一活动板位于所述第一打开位置时，所述安装部能够安装显示屏并使所述显示屏朝向前方；第二活动板，所述第二活动板在第二打开位置和第二关闭位置之间可活动地设在两个所述支撑板之间，所述第二活动板位于所述第二关闭位置时，所述第二活动板位于所述第一活动板在所述第一关闭位置时的下方，所述第二活动板位于所述第二打开位置时，所述第二活动板向前超出两个所述支撑板并沿水平方向延伸。

专利名称：一种一体式电脑桌专利类型：发明专利
发明人：孙名媛
申请号：CN201110359266.1申请日：20111114
公开号：CN102396887A
公开日：
20120404
专利内容由知识产权出版社提供
摘要：一种一体式电脑桌，包括桌面和支撑腿，桌面为长方体结构，其一侧设有架体，架体由竖直挡板和水平隔板组成，水平隔板与竖直挡板垂直固接，架体底端的凸起插入桌面一侧的插槽中，桌面底面设有滑道，滑道内滑动连接抽拉板，桌面两侧设有插槽，白板通过底部的凸棱插接在插槽内的滑道处。

本发明设计合理，使用方便，功能多样，适合学习的多种需要。

申请人：孙名媛
地址：116000 辽宁省大连市旅顺口区创新路1号203室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种全自动电脑桌专利类型：实用新型专利
发明人：戴金勇
申请号：CN201820868292.4申请日：20180606
公开号：CN209135655U
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动电脑桌，其结构包括桌体、柜子一、柜子二、桌面、开关、插头、把手、滑动闭合装置、升降器和升降箱体，本实用新型的一种全自动电脑桌，通过设置升降器，接通电源打开开关，作用于油箱和油泵，使油泵工作，通过液缸管压力于液压缸，使活塞杆升高，来达到高度的调节，解决了无法全自动电脑升降的问题，通过设置滑动闭合装置，接通电源打开开关，驱动电机的转动，带动链条与各转轮转动，从而使滑板在滑槽里滑动，从而带动连接杆与挡板移动，使挡板到达闭合处，解决了无法进行便捷防止灰尘使电脑弄脏的问题。

申请人：戴金勇
地址：363901 福建省漳州市长泰县陈巷镇古农村侍朗坂上92号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型机箱一体化电脑桌专利类型：实用新型专利
发明人：于洋
申请号：CN201520560969.4
申请日：20150730
公开号：CN205006276U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型机箱一体化电脑桌，解决现有技术中易被盗、易损坏和适用性不高的问题。

一种新型机箱一体化电脑桌，包括桌子主体和主机固定器，桌子主体包括方形桌面和位于方形桌面四个角的支架，位于桌面后侧的两个支架之间固定有开口向上、且平行于桌面前侧的方形槽，主机固定器包括机箱和合页连接件，机箱下部固定有合页连接件的一侧，合页连接件的另一侧固定在方向槽上，使得机箱可相对于方形槽一百八十度旋转；所述四个支架之间还固定有上下设置、且平行于桌面前侧的第一横梁和第二横梁；所述第一横梁和第二横梁上皆设有挂锁锁扣的扣件，所述机箱用于装载电脑主机或电脑主机内部零部件。

通过上述技术方案，便可很好的解决现有技术中的问题。

申请人：于洋
地址：610000 四川省成都市金牛区树蓓巷1号27栋6单元10号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种多功能笔记本电脑课桌
专利类型：发明专利
发明人：李绍山,陈立友,王培国,程工,纪怀善,李岩,唐亮,周岩彬,凌天斌,马勇
申请号：CN201010114283.4
申请日：20100226
公开号：CN101766396A
公开日：
20100707
专利内容由知识产权出版社提供
摘要：一种多功能笔记本电脑课桌，涉及一种电脑桌，在一侧立板(5)和另一侧立板(7)的由上至下直面一侧的对应面固定设有一后部封堵板(4)，所述物品放置板(6)的两端面固定连接在一侧立板(5)和另一侧立板(7)的中部对应面，所述物品放置板(6)的一侧面与后部封堵板(4)连接或紧密配合，在电脑放置板(3)下部的一侧立板(5)和另一侧立板(7)分别设有抽屉滑道，所述抽屉(16)两侧与抽屉滑道滑动配合；本发明通过将桌面划分为一个固定桌面、一个活动桌面的技术方案，使一个桌子具备两种功能，并且在电脑放置板上设置锁闭抽屉和笔记本电脑放置处的锁具，利用长期授课所用；本发明具有结构简单，实用性强等特点。

申请人：中国人民解放军外国语学院
地址：471003 河南省洛阳市涧西区中国人民解放军外国语学院
国籍：CN
代理机构：洛阳明律专利代理事务所
代理人：卢洪方
更多信息请下载全文后查看。

专利名称：一种多功能电脑桌专利类型：实用新型专利
发明人：周媛,苗耀锋
申请号：CN201520963010.5申请日：20151126
公开号：CN205214634U
公开日：
20160511
专利内容由知识产权出版社提供
摘要：本实用新型涉及电脑耗材领域，更具体地说是一种多功能电脑桌，多功能电脑桌上设置有写字板，方便人们记录学习，伸缩波纹管套能够放置水杯和笔，以免水杯打翻引起事故，多功能电脑桌在不使用的情况下，能够折叠成长方体形，便于携带和放置。

伸缩支腿的下端插装在套筒的内部，紧定螺钉将套筒与伸缩支腿之间固定。

写字板安装在写字板放置槽中，辅助板Ⅰ安装在右侧辅助板放置槽中，辅助板Ⅱ安装在左侧辅助板放置槽中。

伸缩波纹管套固定连接在辅助板Ⅰ的上表面。

提手固定连接在桌板上，并且位于桌板的后方。

连接座固定连接在桌板上，并且连接座位于支腿放置槽中，连接座与伸缩支腿通过销钉铰接连接。

申请人：周媛
地址：710077 陕西省西安市雁塔区鱼化寨西安外事学院南区现代教育技术中心
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型电脑上网用办公桌专利类型：发明专利
发明人：易小勇
申请号：CN201811396601.3
申请日：20181122
公开号：CN109363354A
公开日：
20190222
专利内容由知识产权出版社提供
摘要：本发明公开一种新型电脑上网用办公桌，该新型办公桌包括办公桌面板和办公桌支撑腿，办公桌面板的上表面设有隔离板一与隔离板二，隔离板一与隔离板二交接处设有凹陷，可在凹陷处放置花盆，办公桌支撑腿的底端设有高度调节垫，能够保持桌子平稳，隔离板一与隔离板二将办公桌面板分割为四个工作台，每个工作台上设有网线孔，办公桌面板的底面上设有线槽，线槽的两端设有过线孔，线槽的两侧设有插座，隔离板上设有灯管，在昏暗的情况下也能正常办公，办公桌面板周围设有保护层，能够防止办公桌面板磨损；总之，该新型电脑上网用办公桌能够改善办公室空气环境，增加亮度且平稳放置，使用简单高效，适合推广使用。

申请人：苏州浩雯网络科技有限公司
地址：215000 江苏省苏州市高新区赛格电子市场3G57室
国籍：CN
代理机构：苏州国卓知识产权代理有限公司
代理人：董慧婷
更多信息请下载全文后查看。
